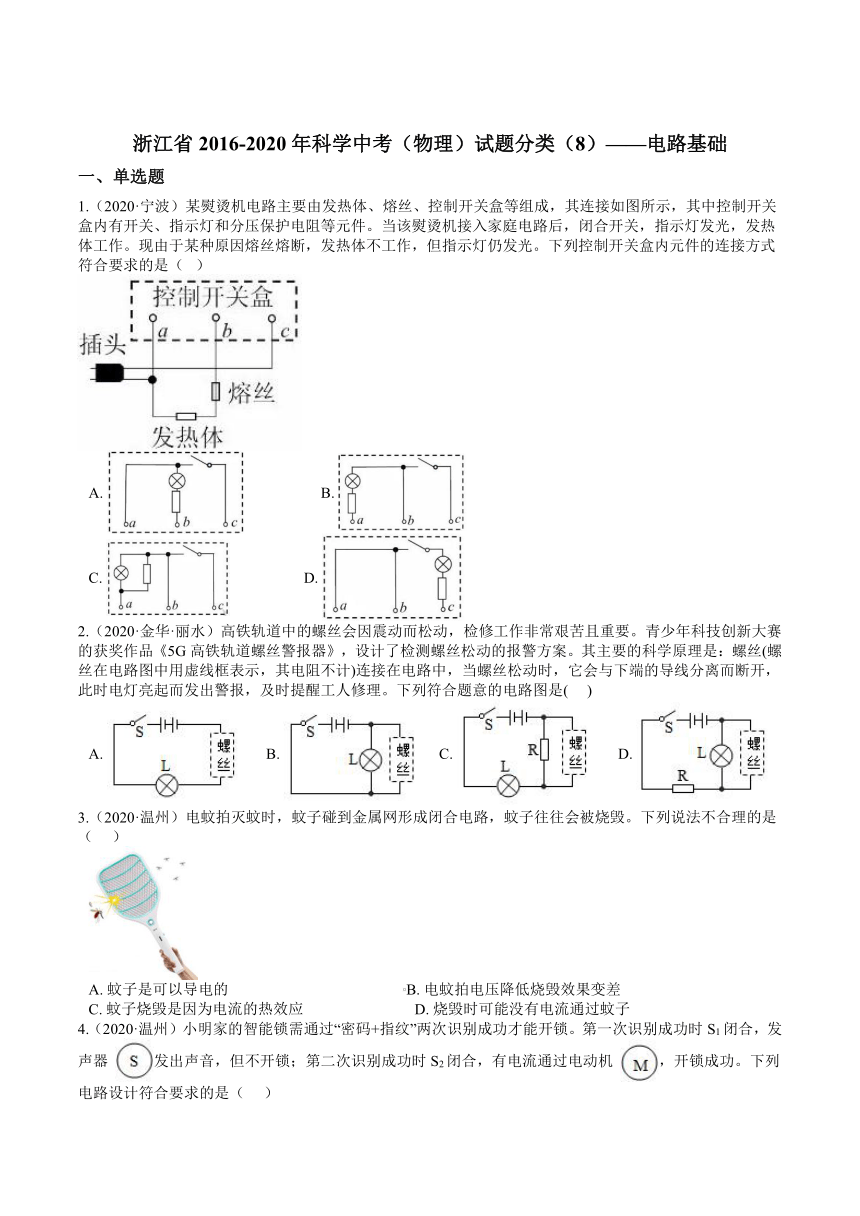

浙江省2016-2020年科学中考（物理）试题分类（8）——电路基础
一、单选题
1.（2020·宁波）某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（ ?）
A.?????????????????????B.?
C.????????????????????D.?
2.（2020·金华·丽水）高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品《5G高铁轨道螺丝警报器》，设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝(螺丝在电路图中用虚线框表示，其电阻不计)连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是(??? )
A.??????B.???C.??????D.?
3.（2020·温州）电蚊拍灭蚊时，蚊子碰到金属网形成闭合电路，蚊子往往会被烧毁。下列说法不合理的是（ ???）
A.?蚊子是可以导电的??????????????????????????????????????????????B.?电蚊拍电压降低烧毁效果变差
C.?蚊子烧毁是因为电流的热效应?????????????????????????????D.?烧毁时可能没有电流通过蚊子
4.（2020·温州）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器 发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机 ，开锁成功。下列电路设计符合要求的是（ ???）
A.?????????????????????????????????????????B.?
C.?????????????????????????????????????????D.?

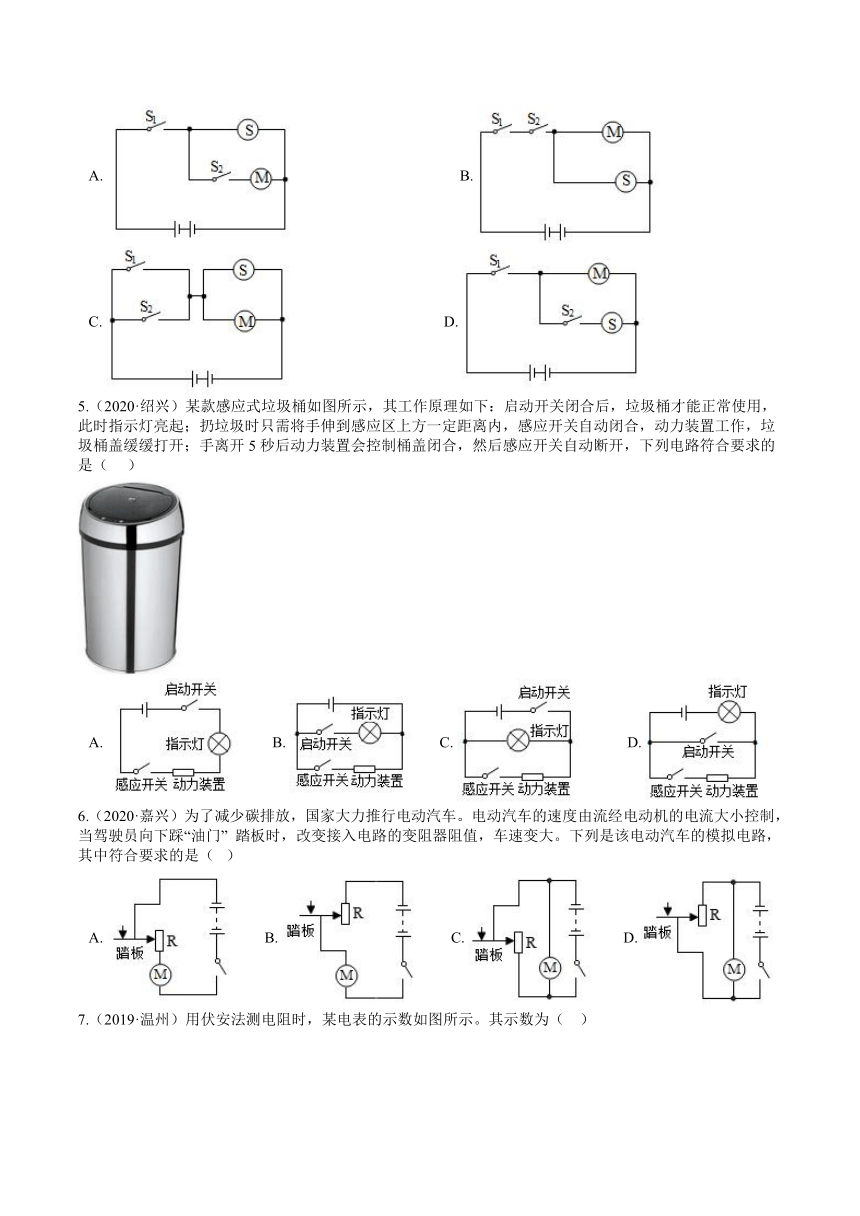

5.（2020·绍兴）某款感应式垃圾桶如图所示，其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是（ ???）
A.???B.???????C.????????????D.?
6.（2020·嘉兴）为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩“油门” 踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（ ?）
A.???????B.????????C.????????D.?

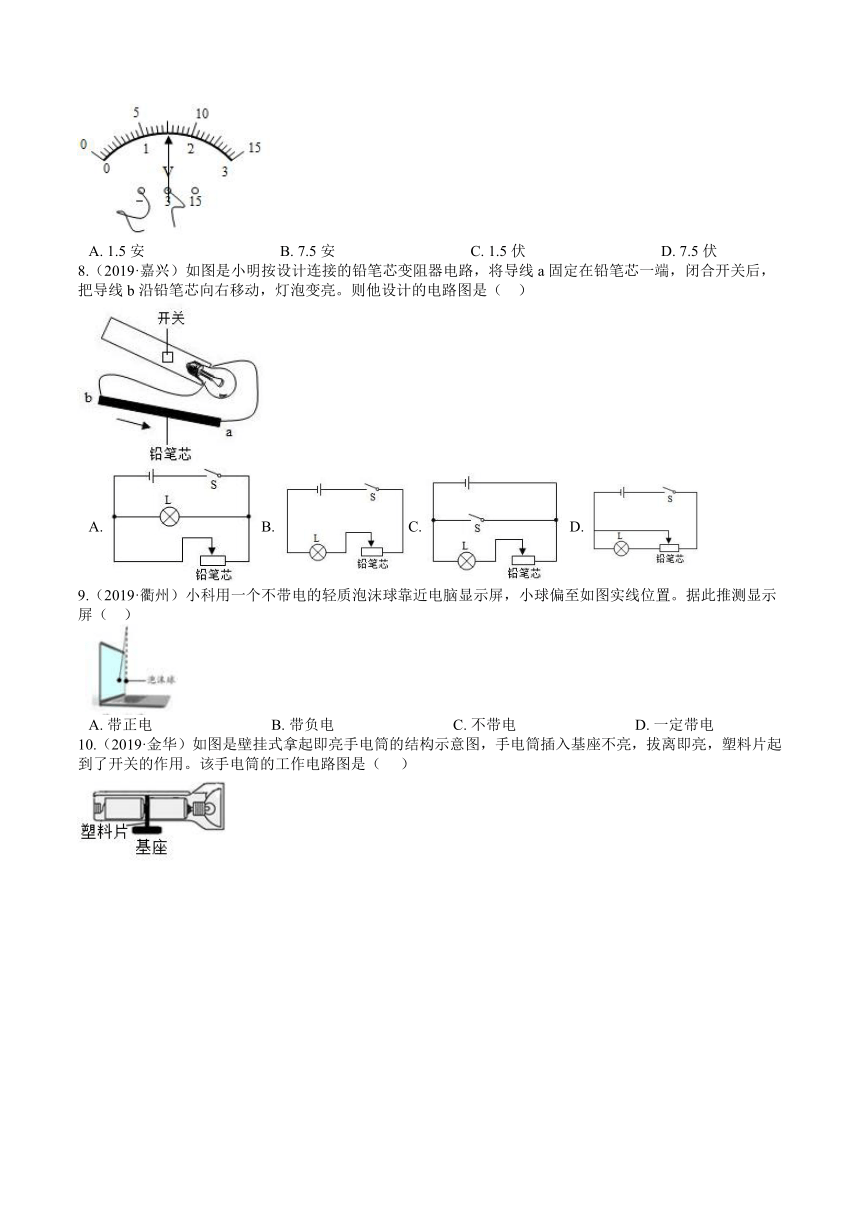

7.（2019·温州）用伏安法测电阻时，某电表的示数如图所示。其示数为（?? ）
A.?1.5安???????????????????????????????????B.?7.5安???????????????????????????????????C.?1.5伏???????????????????????????????????D.?7.5伏
8.（2019·嘉兴）如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。则他设计的电路图是（?? ）
A.??B.?C.???D.?
9.（2019·衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（?? ）

A.?带正电???????????????????????????????B.?带负电???????????????????????????????C.?不带电???????????????????????????????D.?一定带电
10.（2019·金华）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（? ??）
A.???????????B.???????????C.???????????D.?

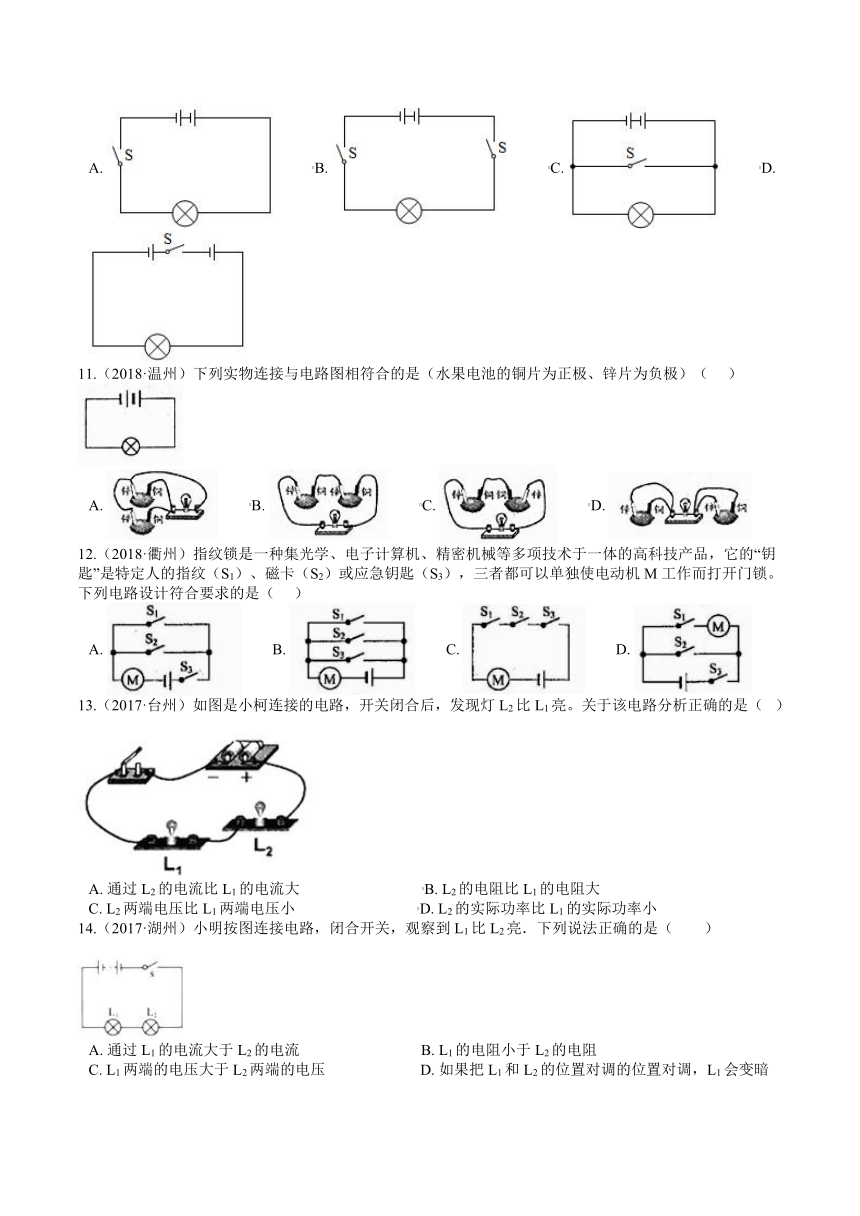

11.（2018·温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（??? ）
A.?????????B.?????????C.?????????D.?
12.（2018·衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。下列电路设计符合要求的是（??? ）
A.?????????B.?????????C.?????????D.?
13.（2017·台州）如图是小柯连接的电路，开关闭合后，发现灯L2比L1亮。关于该电路分析正确的是（? ）
A.?通过L2的电流比L1的电流大????????????????????????????????B.?L2的电阻比L1的电阻大
C.?L2两端电压比L1两端电压小????????????????????????????????D.?L2的实际功率比L1的实际功率小
14.（2017·湖州）小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是（　　）
A.?通过L1的电流大于L2的电流????????????????????????????????B.?L1的电阻小于L2的电阻
C.?L1两端的电压大于L2两端的电压?????????????????????????D.?如果把L1和L2的位置对调的位置对调，L1会变暗

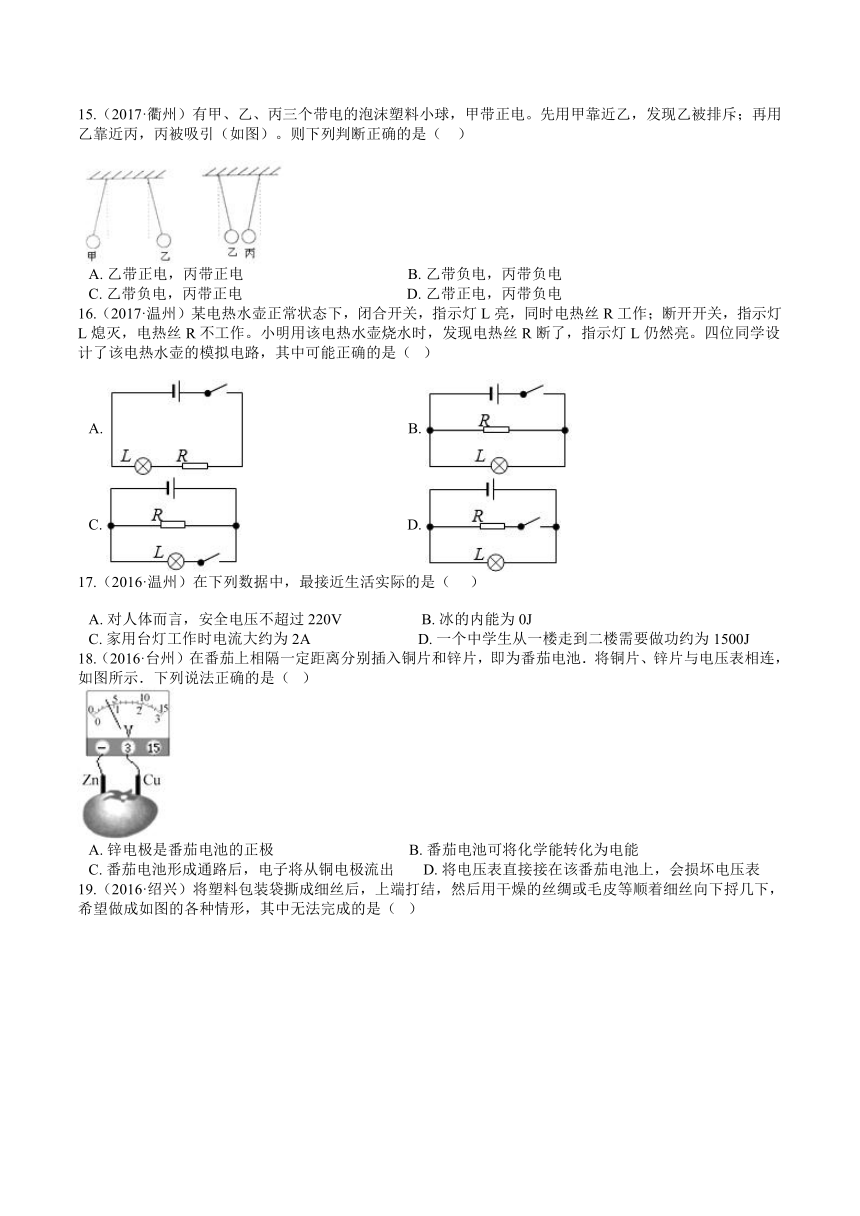

15.（2017·衢州）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）。则下列判断正确的是（?? ）
A.?乙带正电，丙带正电???????????????????????????????????????????B.?乙带负电，丙带负电
C.?乙带负电，丙带正电???????????????????????????????????????????D.?乙带正电，丙带负电
16.（2017·温州）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ?）
A.????????????????????????????????????????????B.?
C.????????????????????????????????????????????D.?
17.（2016·温州）在下列数据中，最接近生活实际的是（? ??）
A.?对人体而言，安全电压不超过220V?????????????????????B.?冰的内能为0J
C.?家用台灯工作时电流大约为2A????????????????????????????D.?一个中学生从一楼走到二楼需要做功约为1500J
18.（2016·台州）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（? ）
A.?锌电极是番茄电池的正极???????????????????????????????????B.?番茄电池可将化学能转化为电能
C.?番茄电池形成通路后，电子将从铜电极流出???????D.?将电压表直接接在该番茄电池上，会损坏电压表
19.（2016·绍兴）将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是（? ）
A.???????????????????????????????????????????????????B.?
C.??????????????????????????????????????????D.?
20.（2016·嘉兴）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（? ）
A.??????????????????????????????????????B.?
C.??????????????????????????????????????D.?
21.（2016·温州）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（? ）
A.?a和b????????????????????????????????????B.?c和d????????????????????????????????????C.?e和f????????????????????????????????????D.?g和h
22.（2016·杭州）如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（? ）
A.?A1?????????????????????????????????????????B.?A2?????????????????????????????????????????C.?V1?????????????????????????????????????????D.?V2
23.（2016·金华）如图是一些研究电或磁现象的实验，下列关于这些实验的叙述正确的（? ）
A.?图甲中橡胶棒被吸引，说明橡胶棒带有正电荷
B.?图乙中条形磁铁被吸引，说明铁棒具有磁性
C.?图丙中小磁针发生偏转，说明电流周围存在磁场
D.?图丁中灯L2比L1更亮，说明通过灯L2的电流比L1大
二、填空题
24.（2020·衢州）气球常用作科学活动材料。以下是小科用气球完成的两个活动。
（1）悬挂在O点的两个带电气球，静止时位置如图甲所示，若左边大气球表面带正电荷，则右边小气球表面带________电荷。
（2）图乙是用气球充气建立的星系运动模型，能帮助我们理解星系运动的特点：所有的星系都在远离我们而去，离我们越远，它的退行速度越快；星系间的距离在不断地扩大。由此可知宇宙在不断地________。
25.（2019·台州）某电子打火机打火原理如图，压电陶瓷受到撞击时表面电荷重新分布，产生高电压，发出电火花点燃气体。撞击时，通过压电陶瓷实现的能量转化是________；放电时，两块压电陶瓷的连接方式是________联。
26.（2019·温州）雾天能见度低，骑车易发生交通事故，要减速慢行。
（1）雾天，空气中会形成大量水珠。该过程发生的物态变化是________。
（2）小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁。忽略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是???? 。
A.B.C.D.
27.（2018·温州）如图甲是某身高体重量仪，当体检者站在台面上时，能自动显示其身高，体重。
（1）若体检者重600牛，双脚与台面的接触面积为0.05米2 ， 则他对台面的压强为________帕。
（2）小明利用某压敏电阻R及相关电路元件设计身高体重测量仪电路，压敏电阻的阻值随压力变化的关系如图乙所示，现要求用电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。下列电路设计最合理的是________。
28.（2016·台州）普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲．
（1）图乙是某种电动车的局部电路图．如图硬币碰到充电插口的两个金属插脚，就会造成蓄电池________路．
（2）这种电动车的蓄电池总电压为48伏，人体不能触碰蓄电池两极，原因是________．
（3）对蓄电池充电时，蓄电池相当于电路中的________（选填“电源”，“用电器”，“开关”或“导线”）．
29.（2016·温州）空调扇因同时具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉的常用电器．如图1为某品牌空调扇结构示意图，其内部电路中有送风电扇和加湿电动机．
（1）空调扇底座安装四个万向轮，这种设计可以通过________的方法来减小摩擦，便于移动空调扇．
（2）该空调扇工作时，若只闭合送风开关，送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作．下列电路（图2）设计符合上述要求的是________．
（3）当送风电动机和加湿电动机同时工作时，水箱中的水进入冷网帘后不断________（填物态变化名称），从而吸收热量以降低空气湿度，空调扇吹出来凉风．
三、实验探究题
30.（2020·衢州）为探究影响水果电池电压大小的因素，小科利用铜片、锌片作电极的水果电池（图甲）和电压传感器（精密电压测量仪）等器材进行实验，数据记录如下表：
实验组别
水果种类
电极插入深度/cm
电极之间距离/cm
测得电压/V
1
哈密瓜
1.0
2.0
0.886
2
哈密瓜
1.0
4.0
0.885
3
哈密瓜
1.0
6.0
0.886
4
苹果
1.0
2.0
1.009
5
苹果
1.5
2.0
1.011
6
苹果
2.0
2.0
1.010
（1）为探究电极之间距离对水果电池电压大小的影响，应选用实验________（填组别）进行对比。
（2）分析实验数据，可以得出的结论是________。
（3）于电池与水果电池原理类似，其结构如图乙。若要改变一节干电池的电压，根据本实验的结论，你的做法是________。
答案解析部分
一、单选题
1.【答案】 B
【解析】【分析】对四个选项中的电路进行分析，哪个符合题目的要求，那么它就是正确选项。
【解答】A.如下图所示：当开关闭合后，灯泡和加热体同时被短路，它们都不能正常工作，故A错误；

B.如下图所示：灯泡与分压电阻在一条支路上，熔丝和发热体在一条支路上，二者并联不相互影响，因此熔丝断时发热体停止工作，而灯泡正常发光，故B正确；

C.如下图所示：发热体和分压电阻、灯泡并联，即灯泡单独接在电源上，会由于电压过大被烧毁，故C错误；

D.如下图所示：当开关闭合后，熔丝和发热体所在的支路被短路，它们不能工作，故D错误。

故选B。
2.【答案】 D
【解析】【分析】分析各个电路图，哪个符合题目的要求，哪个就是正确选项。
【解答】A.当螺丝松动时，电路断开，小灯泡熄灭而不是报警，故A不合题意；
B.灯泡与螺丝串联，当螺丝正常时，整个电路会发生短路，可能导致电源烧毁，故B不合题意；
C.定值电阻与螺丝并联，然后与灯泡串联。当螺丝正常时，定值电阻被短路，此时灯泡发光报警，故C不合题意；
D.灯泡与螺丝并联，然后与定值电阻串联。当螺丝正常时，灯泡被短路，由于定值电阻的保护，电路正常；当螺丝松动时，定值电阻和灯泡串联，灯泡发光报警，符合要求，故D符合题意。
故选D。
3.【答案】 D
【解析】【分析】（1）根据“ 蚊子碰到金属网形成闭合电路 ”分析；
（2）根据欧姆定律分析电压降低时电流的变化即可；
（3）电流通过导体时都会发热，这就是电流的热效应；
（4）根据（1）中分析确定。
【解答】 电蚊拍灭蚊时，蚊子碰到金属网形成闭合电路， 这说明有电流经过蚊子，那么蚊子肯定是导体，故A正确不合题意；
电蚊拍的电压降低后，根据I=UR可知，通过蚊子的电流会减小，发热会减小，那么会降低烧毁效果，故B正确不合题意；
当电流经过蚊子时会发热，故C正确不合题意；
在烧毁时，肯定有电流经过蚊子，故D错误符合题意。
???????故选D。
4.【答案】 A
【解析】【分析】分析各个电路中智能锁的工作情况，哪个与题干描述一致，哪个就是正确选项。
【解答】A.当开关S1闭合时，发生器 被接通发出声音，由于开关S2还未闭合，所以电动机不能工作，因此不能开锁。当输入指纹开关S2闭合时，电动机被接通，智能锁被打开，故A符合题意；
B.当输入密码开关S1闭合时，发生器 不能被接通，因此不发声，故B不合题意；
C.无论是输入指纹闭合开关S2 ， 还是输入密码闭合开关S1 ， 发生器都能发声，电动机都能同时工作而开锁，故C错误；
D.只要输入密码闭合开关S1 ， 电动机就能工作打开智能锁，故D不合题意。
故选A。
5.【答案】 C
【解析】【分析】并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式，即并联电路。
【解答】 启动开关闭合后，垃圾桶才能正常使用，所以启动开关是总开关，控制指示灯和动力装置；启动开关闭合，指示灯亮，而感应开关闭合，动力装置才开始工作，所以指示灯与动力装置并联，且感应开关只控制动力装置；故C符合题意；
故答案为：C。
6.【答案】 A
【解析】【分析】（1）如果用电器相互影响，那么它们串联；如果用电器不相互影响，那么它们并联；
（2）滑片向下滑动时，车速变大，据此确定变阻器的阻值变化，进而确定变阻器的接线情况。
【解答】电动车的车速由电动机的转速决定，而电动机的转速由通过它的电流大小决定，电流的大小依靠变阻器的阻值改变，因此变阻器和电动机相互影响，应该串联，故C、D错误；
当驾驶员向下踩“油门” 踏板时，车速变大，电流变大，变阻器的阻值减小，因此变阻器使用的是下半部分，故A正确，而B错误。
故选A。
7.【答案】 C
【解析】【分析】首先根据接线情况判断电压表使用的量程，然后确定对应的分度值，最后根据指针的位置判断电压表的示数。
【解答】由于电压表使用接线柱“-”和“3V”，所以使用0~3V的量程；因为0V到1V之间平均分成10个小格，所以分度值是：1V÷10=0.1V，那么这时电压表的示数为：1V+0.1V×5=1.5V，故C正确。
故选C。
8.【答案】 B
【解析】【分析】（1）两个用电器相互影响，那么它们串联；不相互影响，那么它们并联；
（2）滑动变阻器使用的滑片哪边的部分，由下面的接线柱决定；
（3）首先判断灯泡和变阻器的串并联关系，然后根据滑片的移动方向和灯泡亮度变化判断变阻器下面接的哪边的接线柱，最后进行选择即可。
【解答】因为铅笔芯影响灯泡的亮度变化，所以它们应该串联；灯泡变亮，说明电流变大，电阻变小，根据导线b向右移动可知：接入电路的是铅笔芯滑片右边的部分，故B正确，而A、C、D错误。
故选B。
9.【答案】 D
【解析】【分析】电荷 ，为物体或构成物体的质点所带的正电或负电，带正电的粒子叫正电荷（表示符号为“+”），带负电的粒子叫负电荷（表示符号为“﹣”）。也是某些基本粒子(如电子和质子)的属性，同种电荷相互排斥，异种电荷相互吸引。
【解答】由图可知，不带电的轻质泡沫球能够被显示屏吸引，则说明显示屏一定带电，因为带电体能够吸引轻小物体，而无法判断显示屏的带电类型；故D符合；
故答案为：D。
10.【答案】 D
【解析】【分析】电路图? 是指用电路元件符号表示电路连接的图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。
【解答】由实物图可知，基座中的塑料片通过切断两节电池之间的连接，来控制电路的通断的；故D符合题意；
故答案为：D。
11.【答案】 B
【解析】【分析】几个电路元件沿着单一路径互相连接，每个节点最多只连接两个元件，此种连接方式称为串联。以串联方式连接的电路称为串联电路。
【解答】由电路图可知，该电路是串联电路；
A D、由实物图可知，两个实物图中电源均被短路；故AD错误；
B、 两个电池串联时，要正极与负极相连，所以要铜片与锌片相连接，对于小灯泡来说要一正一负来连接；故B正确；
C、 铜片与铜片相连接，是正极相接，且电灯泡接在两个负极上；故C错误；
故答案为：B。
12.【答案】 B
【解析】【分析】并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式，即并联电路。并联电路各支路互不影响。
【解答】特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），都可以单独打开门锁，说明三个开关组成了三条支路，且互不影响；只有图B三个开关各自组成了三条支路；
故答案为：B。
13.【答案】 B
【解析】【分析】根据 I=UR 、 P=UI 关系判断，可通过灯泡的亮度比较灯泡的实际功率，串联电路中一般亮度大的功率也大。
【解答】A．通过L2的电流比L1的电流大，串联电路电流处处相等，A错误；
B．L2的电阻比L1的电阻大，由于电流相等L2两端电压大所以电阻较大，B正确；
C．L2两端电压比L1两端电压小，L2比L1亮可知L2的实际功率较大，电流相等所以电压L2两端大，C错误；
D．L2的实际功率比L1的实际功率小，L2的实际功率比L1的实际功率要大，D错误。
故选B
14.【答案】 C
【解析】【分析】由图可知两灯串联，由串联电路电流特点可知两灯电流的大小关系；
灯泡亮度有灯泡的实际功率决定，由L2比L1亮知两灯实际功率关系，从而判断两灯电阻和电压关系．
【解答】解：（1）由电路图可知，两个灯泡组成串联电路，串联电路中电流处处相等，所以通过两灯电流相等，故AD错误；（2）灯泡亮度有灯泡的实际功率决定，L1比L2亮，即L1的实际功率比L2的实际功率大．
而两灯电流相等，由P=I2R可知，L1的电阻比L2的电阻大，故B错误；
由U=IR知，L1两端电压比L2两端电压大，故C正确．
故选C．
15.【答案】 D
【解析】【分析】电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。甲、乙相互排斥所以带同种电荷，乙、丙相互吸引所以带异种电荷，因为甲带正电所以乙也带正电丙与乙吸引所以丙带负电。
【解答】A、乙带正电，丙带正电，由图乙、丙相互吸引两者带异种电荷，A错误；
B、乙带负电，丙带负电，由图乙、丙相互吸引两者带异种电，B错误；
C、乙带负电，丙带正电，因为甲、乙相互排斥带同种电荷，C错误；
D、乙带正电，丙带负电，由甲、乙相互排斥甲带正电知乙也带正电，由乙、丙相互吸引乙正电知丙带负电，故D正确。
16.【答案】 B
【解析】【分析】本题考察电路的串并联电路的设计，知道电热水壶的原理、分析清楚电热水壶电路图是正确解题的关键。本题需要闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，据此分析。
【解答】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B。
故选B
17.【答案】 D
【解析】【分析】要对一些常见的物理量（电压、电流、质量、长度等）有一定的估测能力，根据生活常识去判断题目的对错。
【解答】解：对人体而言，安全电压不高于36V，A错；
B、冰的温度可能为0℃，但冰的内能不为0J，B错；
C、家用台灯的功率大约是40W，所以工作的电流I=PI=40W220V≈0.18A，C错；
D、一个中学生从一楼走到二楼需要做功W=Gh=mgh=50Kg×10N/Kg×3m=1500J,D正确。
故选D。
18.【答案】 B
【解析】【分析】根据电压表的正确使用方法确定电源的正负极；电池是将化学能转化为电能的装置；根据电流方向确定电子移动的方向；根据电压表的正确使用判断．本题利用了电压表的使用方法来判断电源的正负极、电池的电压以及电源的能量转化问题，同时还考查了电流的形成，关键明确电流方向是从电源正极到负极，而电子方向与电流方向相反．
【解答】解：A、根据图示可知，与电压表正接线柱相连的为铜片，因此铜电极为正极，故A错误；
B、番茄电池是将化学能转化为电能，故B正确；
C、番茄电池形成通路后，电流从正极留向负极，因此电子从负极留向正极，即电子将从锌电极流出，故C错误；
D、根据图示可知，电压表示数较小，小于电压表量程，因此将电压表直接接在该番茄电池上，不会损坏电压表，故D错误；
故选B．
19.【答案】 B
【解析】【分析】本题主要用到摩擦起电和同种电荷相互排斥，异种电荷相互吸引的知识．此问题就可以迎刃而解．本题要结合摩擦起电的知识分析判断，会利用静电现象进行分析生活现象．
【解答】解：
分别用干燥的丝绸或毛皮等顺着细丝向下捋几下会使塑料包装袋撕成细丝带上不同的电荷；
A．用干燥的丝绸或毛皮的其中一种与细丝带摩擦，使整个塑料细丝带上同一种电荷，而出现相互排斥的现象，故A能完成；
B．摩擦起电后，若两束塑料细丝带异种电荷，它们应相互吸引，图B并没有表现出相互吸引的现象；若两束塑料细丝带同种电荷，它们应相互排斥，图B也没有表现出相互排斥的现象．故B不能完成，符合题意；
C．用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝，使它们带上同一种电荷，而出现相互排斥的现象，故C能完成；
D．用干燥的丝绸和毛皮分别摩擦两束塑料细丝，使它们带上异种电荷，而出现相互吸引的现象，故D能完成；
故选B．
20.【答案】 B
【解析】【分析】探究电流通过导体产生的热量与电阻关系时，需保证通过电阻的电流相同，电阻不同，然后结合串并联电路电流规律进行分析．
【解答】解：要探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同，因此需让不同阻值的定值电阻串联连接，故ACD错误，B正确．
故选B．
21.【答案】 D
【解析】【分析】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作．本题考查对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作（在允许的最大电压范围内）．结合图中连接不同接线柱时电路的变化进行分析是解决该题的关键．
【解答】解：
A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作．故A不符合题意；
B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；
C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；
D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意．
故选D．
22.【答案】 C
【解析】【分析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，据此进行解答．本题考查了电路的三种状态和电表的使用，是一道较为简单的应用题．
【解答】解：由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，
所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．
故选C．
23.【答案】 C
【解析】【分析】（1）排斥的物体一定带有同种电荷，吸引的物体可能带有异种电荷，也可能带电体吸引不带电体；（2）磁极间的相互作用规律：同名极相互排斥，异名极相互吸引；有磁性的物体可以吸引磁性材料；（3）根据奥斯特实验图判断；（4）根据串联电流的电流特点可知电路中各处的电流相等．物理学是以观察和实验为主的实验学科，很多的物理知识都来源于实验，在学习中应重视实验的学习，要牢记一些重要实验装置图．
【解答】解：A、带正电的玻璃棒靠近橡胶棒会出现相互吸引现象，说明橡胶棒可能带负电，也可能不带电，故A错误；
B、如果铁棒有磁性，铁棒和条形磁铁吸引，则条形磁铁可能有磁性，并且靠近的是异名极；如果铁棒无磁性，磁铁也会吸引铁棒，所以无法确定铁棒是否有磁性，故B错误；
C、通电导线放在小磁针上方，小磁针发生偏转，小磁针的运动可以显示磁场的存在，实验现象说明电流周围存在磁场，故C正确；
D、图中两灯泡串联，因为串联电路中，处处电流相等，因此通过两个灯泡的电流一样大，故D错误．
故选C．
二、填空题
24.【答案】 （1）正
（2）膨胀
【解析】【分析】1、同种电荷相互排斥，异种电荷相互吸引；
2、用气球建立星系模型，观察气球上的不同的点，当气球膨胀时气球上的点之间的距离会增大。气球表示宇宙，点可表示不同的星系。由宇宙中的星系的运动情况可知宇宙的运动情况。
【解答】（1）由甲图中两气球相互排斥可知，两气球带同种电荷，已知大气球表面带正电荷，所以右边小气球表面也带正电荷；
（2）用气球建立星系模型，观察气球上的不同的点，当气球膨胀时气球上的点之间的距离会增大。气球表示宇宙，点可表示不同的星系。由题中信息“ 所有的星系都在远离我们而去，离我们越远，它的退行速度越快；星系间的距离在不断地扩大 ”，就像气球在膨胀一样，宇宙在不断地膨胀。
故答案为：（1）正? （2）膨胀
25.【答案】 机械能→电能(如把“机械能”写成“动能”也给分)；并
【解析】【分析】（1）物体运动具有机械能，发电则具有电能；
（2）将压电陶瓷看作电磁，将电火花看作用电器，如果有两条通路，则为并联；如果只有一条通路，则为串联。
【解答】（1）撞击时，通过压电陶瓷实现的能量转化是机械能→电能；
（2）将压电陶瓷看作电磁，将电火花看作用电器，每块压电陶瓷都能独立产生电火花，即有两条通路存在，那么它们是并联。
26.【答案】 （1）液化
（2）D
【解析】【分析】（1）物质由液态变成气态叫汽化；物质由气态变成液态叫液化；
（2）分析各个电路，哪个能实现交替发光的要求，哪个就是正确选项。
【解答】（1）雾其实是有许多的小水珠形成的；雾天，空气中的水蒸气放热由气态变成液态的小水珠发生液化现象；
（2）A.闭合开关后，电磁铁产生磁性，吸引衔铁，灯泡持续发光，不能交替闪烁，故A不合要求；
B.闭合开关后，电磁铁产生磁性，吸引衔铁，灯泡持续发光，不能交替闪烁，故B不合要求；
C.闭合开关后，电磁铁产生磁性，吸引衔铁，灯泡熄灭后不能再次发光，不能交替闪烁，故C不合要求；
D.闭合开关后，电磁铁产生磁性，吸引衔铁，这时切断灯泡所在的电路，灯泡不发光；同时切断了电磁铁所在的电路，电磁铁没有磁性，衔铁在自身弹性作用下恢复原来位置接通电路，这时灯泡发光，电磁铁有再次产生磁性，于是不断重复前面的过程，灯泡就可以交替发光，故D符合要求。
故选D。
27.【答案】 （1）1.2×104
（2）C
【解析】【分析】物体所受的压力与受力面积之比叫做压强，压强用来比较压力产生的效果，压强越大，压力的作用效果越明显。串联电路的特点 1、串联电路电流处处相等；2、 串联电路总电压等于各处电压之和；3、 串联电阻的等效电阻等于各电阻之和；4、 串联电路总功率等于各功率之和。
【解答】（1）体检者站在台面上时，对台面的压力等于体检者的重力：F=G=600N；
则他对台面的压强为：p= FS = 600N0.05m2 =1.2×104Pa；故答案为：1.2×104；（2）根据题目要求，电压表、电流表的示数分别随身高、体重的增大而增大。由图乙知，人的体重越大，对压敏电阻的压力越大，压敏电阻的阻值越小；A、滑动变阻器与压敏电阻并联，电压表测量滑动变阻器两端的电压，因并联电路各支路两端的电压相等且等于电源电压，所以滑动变阻器和压敏电阻的阻值变化时，电压表的示数不变，故A错误；
B、压敏电阻与滑动变阻器串联，电压表测量压敏电阻两端的电压，电流表测量电路中的电流；当人的体重增加时，压敏电阻的阻值变小，人的身高增大时（滑片上移），变阻器的阻值变小，根据串联电路中电压与电阻成正比的关系可知，电压表的示数变化无法确定，故B错误；
C、滑动变阻器与压敏电阻并联，由图知，人的身高越高，滑片位置越向上，但变阻器接入电路中的阻值不变，该支路的电流不变，但电压表所测的电阻变大，根据U=IR可知，电压表的示数变大；人的体重越大，压敏电阻的阻值越小，根据I= UR 可知该支路的电流越大，电流表的示数越大，故C正确；
D、滑动变阻器和压敏电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；当人身高同时增大时，滑片向上移动，变阻器的阻值变大，但同时人的体重增加时，压敏电阻的阻值变小，总电阻无法判断，所以无法判断电流表的示数变化，故D错误。故答案为：C；
故答案为：（1）1.2×104；（2）C。
28.【答案】 （1）短
（2）会造成触电事故
（3）用电器
【解析】【分析】（1）用导线将电源正负接线柱相连后将形成电源短路；（2）对人体安全的电压为不高于36V；（3）根据电路的组成以及各元件的作用进行分析．本题考查电路的三种状态、安全用电原则以及电路的组成以及各元件在电路中的作用，属于基础知识考查范围．
【解答】解：（1）因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使电池的正负极相连，因此会造成蓄电池短路；（2）因为对人体安全的电压为不高于36V，而蓄电池总电压为48伏，因此人体不能触碰蓄电池两极时，会造成触电事故；（3）对蓄电池充电时，蓄电池消耗电能，因此相当于电路中的用电器．
故答案为：（1）短；（2）会造成触电事故；（3）用电器．
29.【答案】 （1）滚动代替滑动
（2）B
（3）蒸发
【解析】【分析】（1）减小摩擦力的方法：在接触面粗糙程度一定时，减小压力、减小摩擦力；在压力一定时，减小接触面的粗糙程度、减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．（2）根据题意可知，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明小灯泡L和电动机M独立工作、互不影响即为并联，再根据开关的作用，判断开关的位置．（3）空气流动时，加快了液体的蒸发，液体蒸发吸收热量．本题在考查减小摩擦力的方法、串并联电路的设计和蒸发吸收热量的应用，这考查了学生运用所学知识分析实际问题的能力，要求学生在生活中多注意观察，并学会应用．
【解答】解：（1）空调扇底座安装四个万向轮，用采滚动代替滑动的方法来减小摩擦，便于移动空调扇．（2）A、加湿开关只控制加湿电动机，送风开关控制送风电动机，不合题意；
B、送风开关为总开关，加湿开关只控制加湿电动机，符合题意；
C、加湿开关为总开关，送风开关控制送风电动机，加湿开关闭合加湿电动机会工作．不合题意；
D、加湿开关闭合，加湿电动机会工作，对送风开关和送风电动机短路，不合题意．
故选B．（3）当送风电动机和加湿电动机同时工作时，水箱中的水进入冷网帘后不断加快了水面上空气的流动，因而加快了水的蒸发，水蒸发吸收热量以降低空气湿度，空调扇吹出来凉风．
故答案为：（1）滚动代替滑动；（2）B；（3）蒸发．
三、实验探究题
30.【答案】 （1）1、2、3
（2）电极材科不变时，水果电池的电压大小与水果种类有关，与电极插入深度和电极之间距离无关
（3）改变化学填充剂的成分
【解析】【分析】（1）根据控制变量法的要求进行选择；
（2）根据表格数据对比，分析水果电池电压与水果种类、电极深度和电极之间的距离是否有关；
（3）根据（2）中的结论分析解答。
【解答】（1）为探究电极之间距离对水果电池电压大小的影响，必须控制水果种类和电极深度相同，故选1、2、3；
（2）对比实验1、2、3可知，当水果种类和电极深度相同时，电池电压与电极之间的距离无关；
对比实验4、5、6可知，当水果种类和电极距离相同时，水果电池电压与电极深度无关；
对比实验1、4可知，当电极深度和电极距离相同时，水果电池电压与水果种类有关。
最终得到结论：电极材科不变时，水果电池的电压大小与水果种类有关，与电极插入深度和电极之间距离无关。
（3）根据（2）结论可知，要改变水果电池的电压，只能改变水果的种类；据此类推，要改变干电池的电压，就要改变干电池内化学填充剂的成分。
