（人教版）九年级物理第18章第3节测量小灯泡的电功率同步练习 含答案

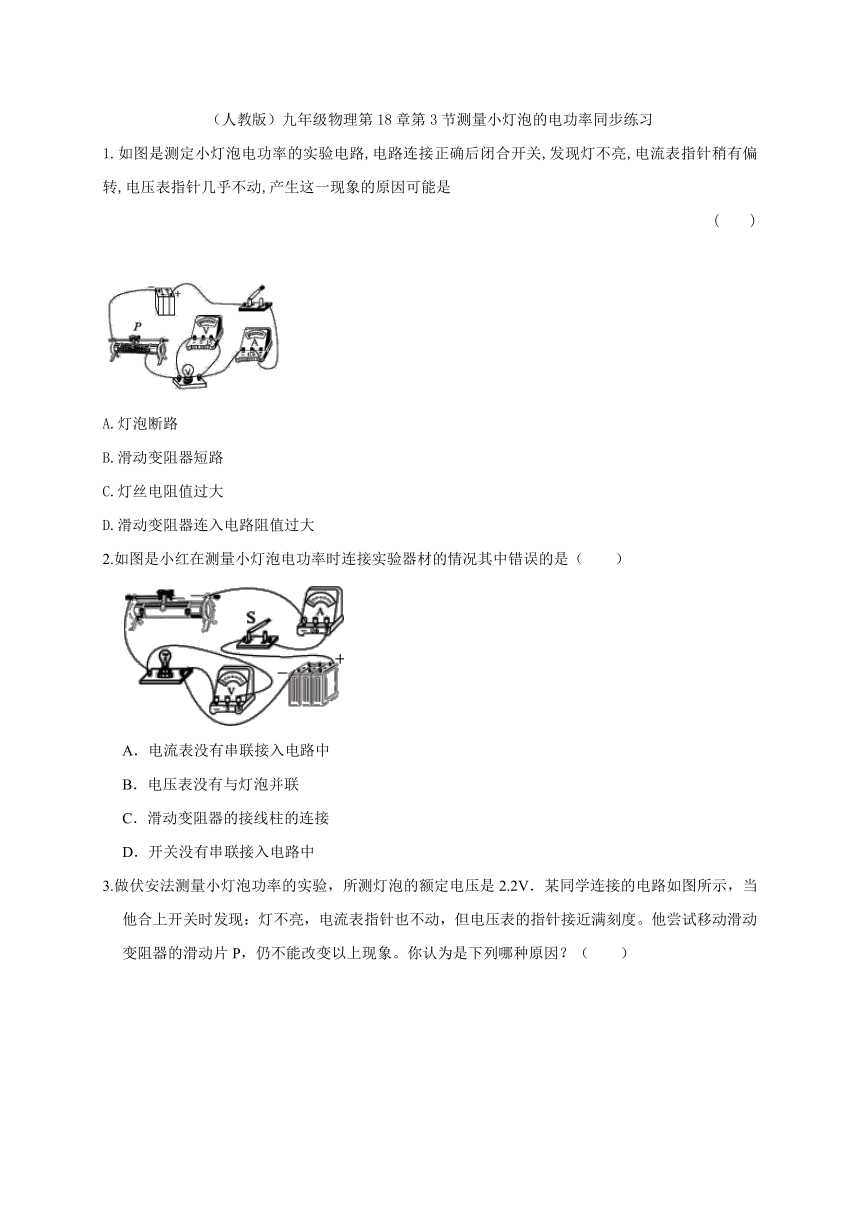

（人教版）九年级物理第18章第3节测量小灯泡的电功率同步练习
1.如图是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是　
(　　)
A.灯泡断路
B.滑动变阻器短路
C.灯丝电阻值过大
D.滑动变阻器连入电路阻值过大
2.如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（　　）
A．电流表没有串联接入电路中
B．电压表没有与灯泡并联
C．滑动变阻器的接线柱的连接
D．开关没有串联接入电路中

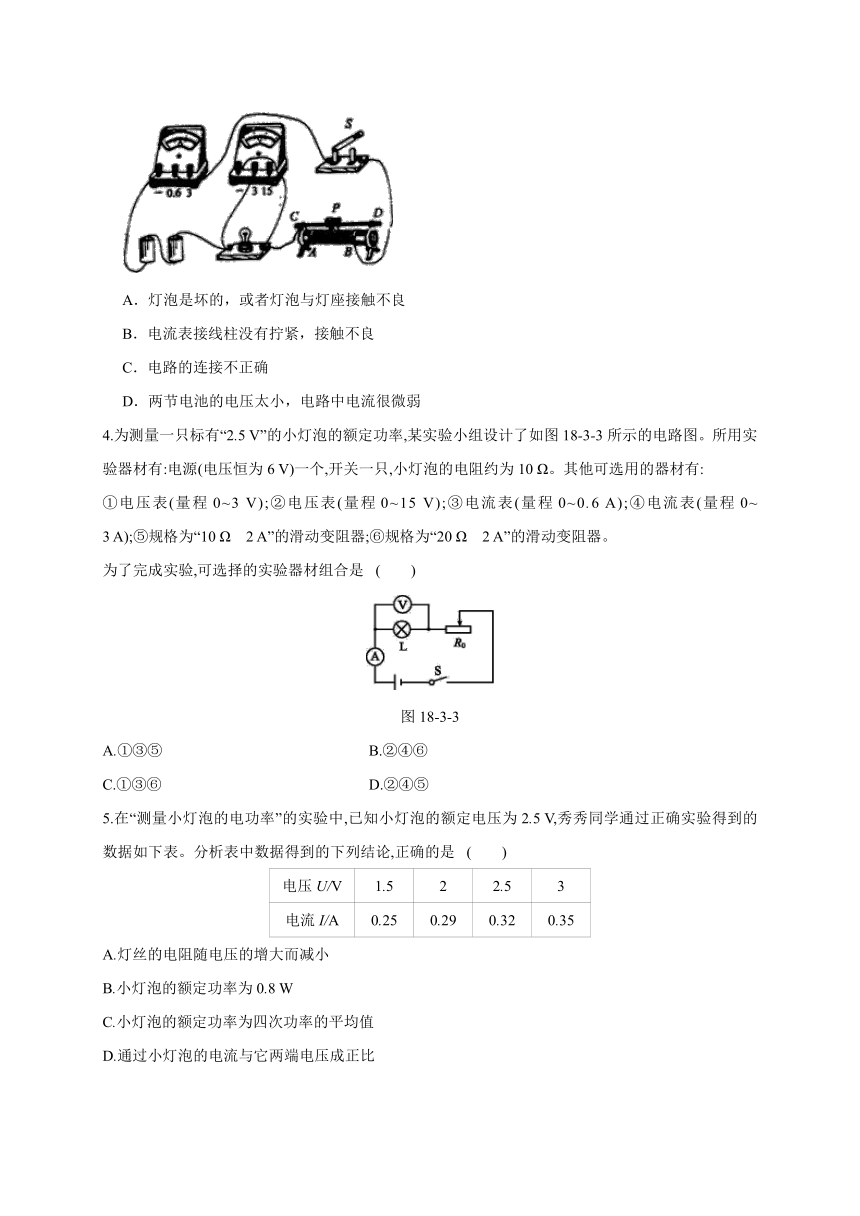

3.做伏安法测量小灯泡功率的实验，所测灯泡的额定电压是2.2V．某同学连接的电路如图所示，当他合上开关时发现：灯不亮，电流表指针也不动，但电压表的指针接近满刻度。他尝试移动滑动变阻器的滑动片P，仍不能改变以上现象。你认为是下列哪种原因？（　　）
A．灯泡是坏的，或者灯泡与灯座接触不良
B．电流表接线柱没有拧紧，接触不良
C．电路的连接不正确
D．两节电池的电压太小，电路中电流很微弱
4.为测量一只标有“2.5
V”的小灯泡的额定功率,某实验小组设计了如图18-3-3所示的电路图。所用实验器材有:电源(电压恒为6
V)一个,开关一只,小灯泡的电阻约为10
Ω。其他可选用的器材有:
①电压表(量程0~3
V);②电压表(量程0~15
V);③电流表(量程0~0.6
A);④电流表(量程0~
3
A);⑤规格为“10
Ω　2
A”的滑动变阻器;⑥规格为“20
Ω　2
A”的滑动变阻器。
为了完成实验,可选择的实验器材组合是
(　　)
图18-3-3
A.①③⑤
B.②④⑥
C.①③⑥
D.②④⑤
5.在“测量小灯泡的电功率”的实验中,已知小灯泡的额定电压为2.5
V,秀秀同学通过正确实验得到的数据如下表。分析表中数据得到的下列结论,正确的是
(　　)
电压U/V
1.5
2
2.5
3
电流I/A
0.25
0.29
0.32
0.35
A.灯丝的电阻随电压的增大而减小
B.小灯泡的额定功率为0.8
W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端电压成正比

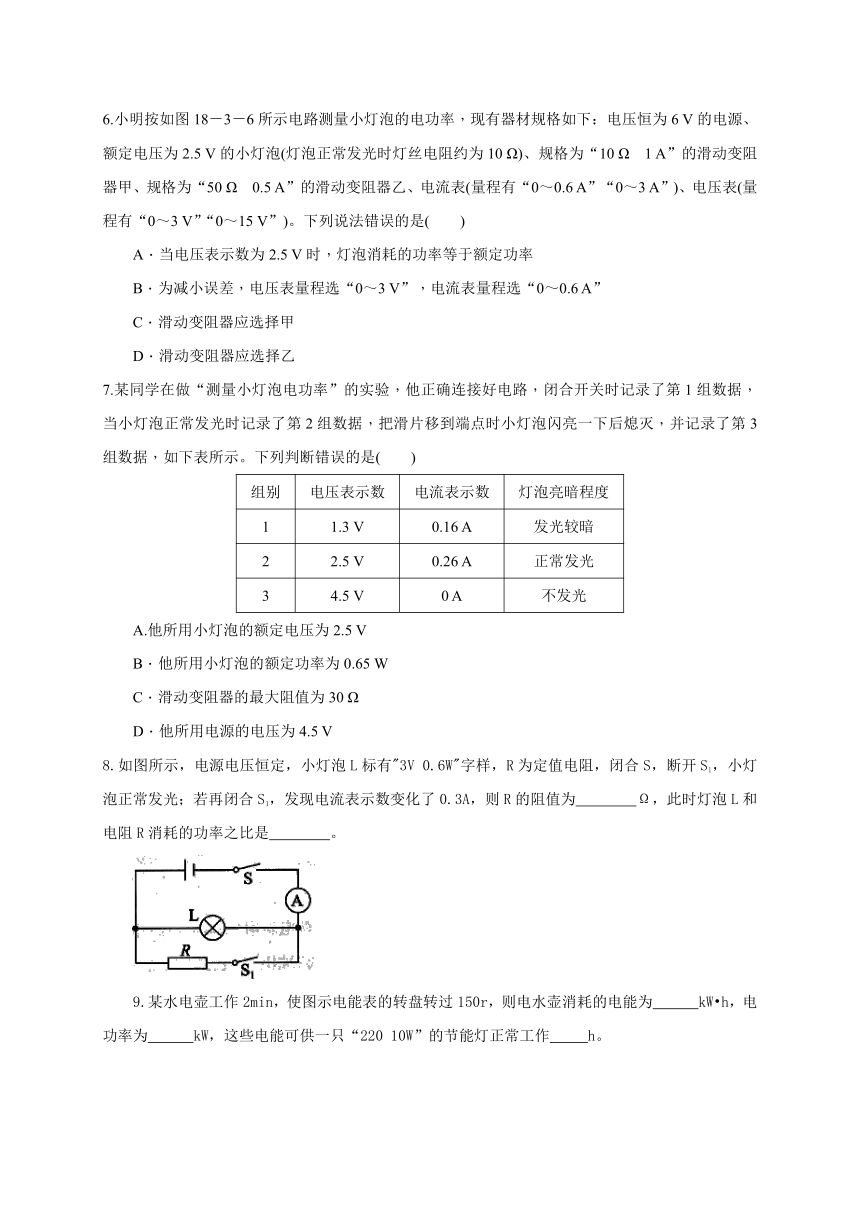

6.小明按如图18－3－6所示电路测量小灯泡的电功率，现有器材规格如下：电压恒为6
V的电源、额定电压为2.5
V的小灯泡(灯泡正常发光时灯丝电阻约为10
Ω)、规格为“10
Ω　1
A”的滑动变阻器甲、规格为“50
Ω　0.5
A”的滑动变阻器乙、电流表(量程有“0～0.6
A”“0～3
A”)、电压表(量程有“0～3
V”“0～15
V”)。下列说法错误的是(　　)
A．当电压表示数为2.5
V时，灯泡消耗的功率等于额定功率
B．为减小误差，电压表量程选“0～3
V”，电流表量程选“0～0.6
A”
C．滑动变阻器应选择甲
D．滑动变阻器应选择乙
7.某同学在做“测量小灯泡电功率”的实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，如下表所示。下列判断错误的是(　　)
组别
电压表示数
电流表示数
灯泡亮暗程度
1
1.3
V
0.16
A
发光较暗
2
2.5
V
0.26
A
正常发光
3
4.5
V
0
A
不发光
A.他所用小灯泡的额定电压为2.5
V
B．他所用小灯泡的额定功率为0.65
W
C．滑动变阻器的最大阻值为30
Ω
D．他所用电源的电压为4.5
V
8.如图所示，电源电压恒定，小灯泡L标有"3V
0.6W"字样，R为定值电阻，闭合S，断开Sl，小灯泡正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为
Ω，此时灯泡L和电阻R消耗的功率之比是
。
9.某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为　
　kW?h，电功率为　
　kW，这些电能可供一只“220
10W”的节能灯正常工作　
　h。
10.在“测量小灯泡的电功率”的实验中,选用的电源电压应　　　　(选填“大于”“等于”或“小于”)小灯泡的额定电压。滑动变阻器应与小灯泡　　　　在电路中,闭合开关前,将滑动变阻器的滑片置于阻值最大位置,这样做的目的是　　　　　　,滑动变阻器的另一个作用是　。
11.利用如图所示的电路测量额定电压为2.5
V的小灯泡的额定功率．
(1)用笔画线代替导线将图甲中的电路连接完整，要求滑片P向右移动时灯泡变暗．
(2)连接电路时，开关应________，滑片P应位于________(填“A”或“B”)端．
(3)连接电路后，闭合开关，发现灯泡较亮，电压表和电流表的示数均较大．无论怎样移动滑片P，此现象都不发生改变，则出现这种现象的原因可能是_____________________．
(4)改正电路后，移动滑片P，使电压表的示数为2.5
V时，电流表的示数如图乙所示，则小灯泡的额定功率为________W.
12.中考实验操作考试时，实验员为“测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5
V的小灯泡(正常发光时电阻约为10
Ω)、规格为“12
Ω　1
A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．
(1)图甲中有一根导线的连接是错误的，请你在错误的导线上打“×”．
(2)闭合开关前，应将滑片P移到最________(填“左”或“右”)端．
(3)经检查，电路连接无误，各元件完好，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5
V，出现这种现象的原因是________________________．
(4)解决上述问题后，移动滑片使电压表的示数为2.5
V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是________W.
(5)测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的，出现这种现象的原因是______________________．
答案
D
C
A
C
B
C
C
10
2:3
0.05
1.5
5
10.大于　串联　保护电路　通过改变电路中的电流来改变灯泡两端的电压
11.（1）答案如下图
（2）断开
B
（3）变阻器同时选择上方两个接线柱（4）0.6
12.（1）答案如下图
（2）右
（3）变阻器的阻值太小
（4）0.6
（5）灯泡电阻随电压减小而减小（灯丝电阻受温度影响）
