4.2 电流的测量
如果家要安装一个用电量较大的电器（如大功率空调），往往要考虑进户的电表是否够容量，布线时需要用多粗的电线。考虑这些问题的主要依据是用电器工作时的电流大小。
一、电流强度
1、电流强度
（1）概念：导体中电流的大小称为电流强度，简称电流。
（2）电流：:指单位时间内通过导线某一截面电荷的多少（如下图），用字母I表示。
①单位：安培，简称安， 符号为A；电流更小的单位为毫安和微安，符号分别为mA 和μA。
②单位换算：1安（A）=103毫安（mA）
1毫安（mA） =103微安（μA）
2、电流方向
（1）科学上规定，正电荷定向运动的方向为电流方向；或负电荷的定向移动的反方向。
（2）在闭合回路中：在电源外部——从电源正极经导线流向电源负极；电源内部——从电源负极流向电源正极。

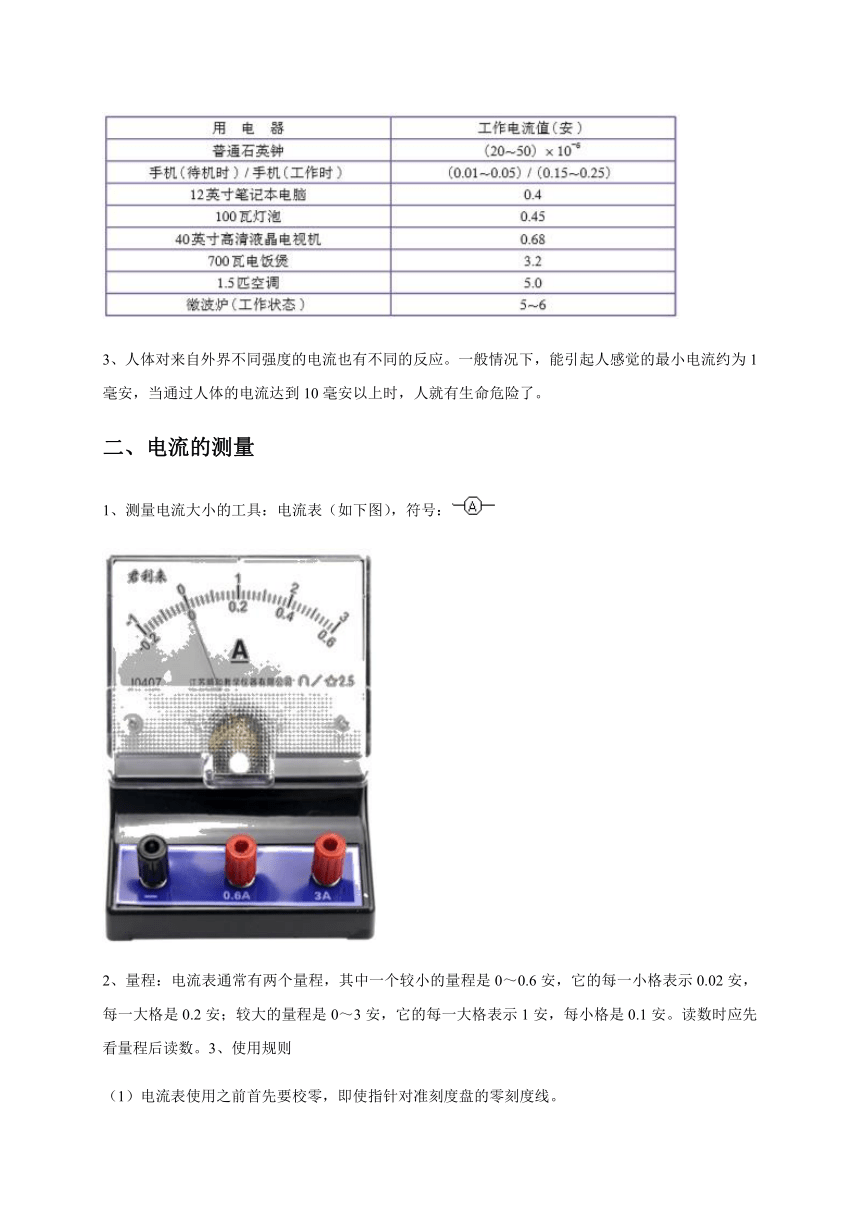

3、常见用电器的电流值（安）
3、人体对来自外界不同强度的电流也有不同的反应。一般情况下，能引起人感觉的最小电流约为1毫安，当通过人体的电流达到10毫安以上时，人就有生命危险了。
二、电流的测量
1、测量电流大小的工具：电流表（如下图），符号：
2、量程：电流表通常有两个量程，其中一个较小的量程是0～0.6安，它的每一小格表示0.02安，每一大格是0.2安；较大的量程是0～3安，它的每一大格表示1安，每小格是0.1安。读数时应先看量程后读数。3、使用规则

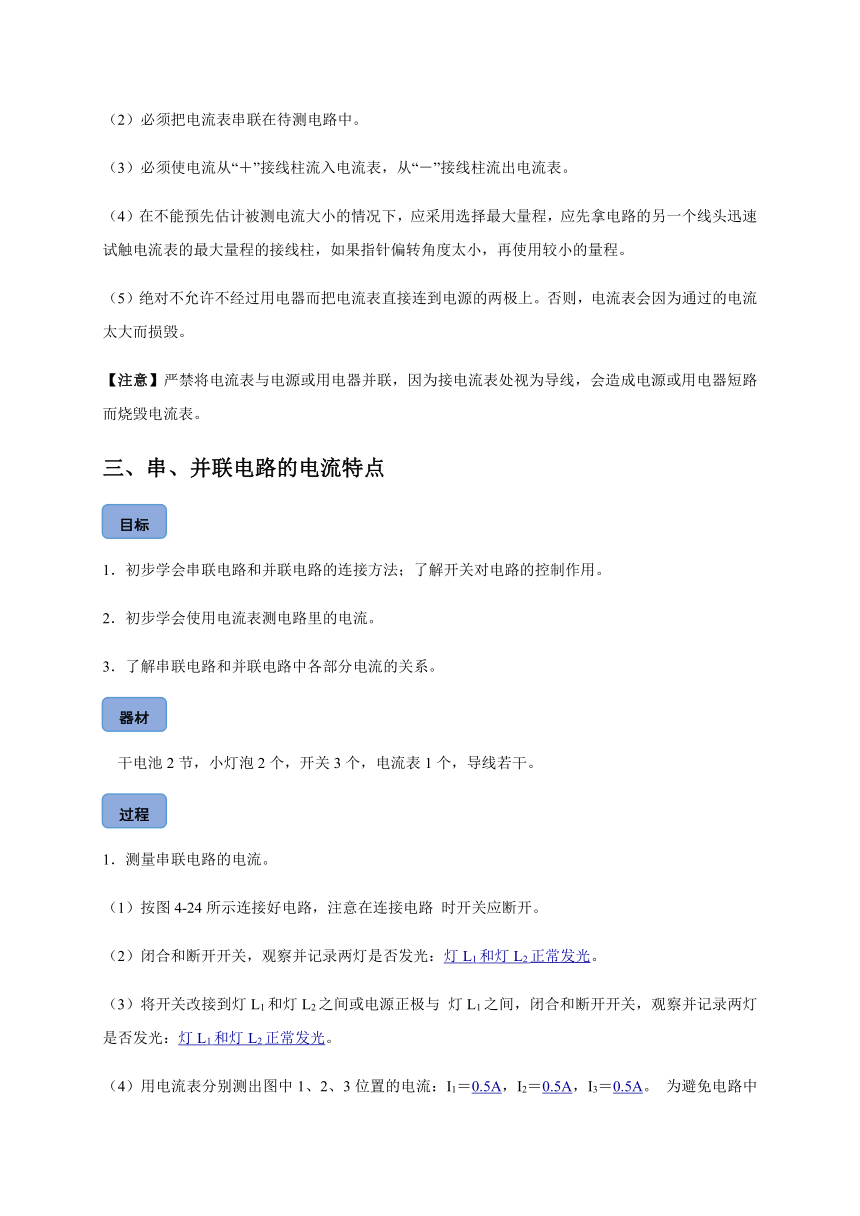

（1）电流表使用之前首先要校零，即使指针对准刻度盘的零刻度线。
（2）必须把电流表串联在待测电路中。
（3）必须使电流从“＋”接线柱流入电流表，从“－”接线柱流出电流表。
（4）在不能预先估计被测电流大小的情况下，应采用选择最大量程，应先拿电路的另一个线头迅速试触电流表的最大量程的接线柱，如果指针偏转角度太小，再使用较小的量程。
（5）绝对不允许不经过用电器而把电流表直接连到电源的两极上。否则，电流表会因为通过的电流太大而损毁。
【注意】严禁将电流表与电源或用电器并联，因为接电流表处视为导线，会造成电源或用电器短路而烧毁电流表。
三、串、并联电路的电流特点
01270目标
目标
1．初步学会串联电路和并联电路的连接方法；了解开关对电路的控制作用。
2．初步学会使用电流表测电路里的电流。
3．了解串联电路和并联电路中各部分电流的关系。
01270器材
器材
干电池2节，小灯泡2个，开关3个，电流表1个，导线若干。
01270过程
过程
1．测量串联电路的电流。
（1）按图4-24所示连接好电路，注意在连接电路 时开关应断开。
（2）闭合和断开开关，观察并记录两灯是否发光：灯L1和灯L2正常发光。
（3）将开关改接到灯L1和灯L2之间或电源正极与 灯L1之间，闭合和断开开关，观察并记录两灯是否发光：灯L1和灯L2正常发光。
（4）用电流表分别测出图中1、2、3位置的电流：I1＝0.5A，I2＝0.5A，I3＝0.5A。 为避免电路中电流过大而损坏电流表，测量时应先选用较大的量程，如果发现电流表指针偏转角过小，不易读数，再改用较小的量程。比较上面实验中所得的数据，你可得出的结论是：。

2. 测量并联电路的电流。
（1） 按图 4-25所示电路连接好电路，注意在连接电路时开关S应断开。
（2） 闭合和断开开关 S、S1、S2，观察并记录两灯是否发光：灯L1和灯L2正常发光。
（3） 用电流表分别测出图中1、2、3位置的电流： I1＝0.5A，I2＝0.8A，I ＝1.3A。 比较上面实验中所得的数据，你可得出的结论是：。
01270讨论
讨论
1. 用电流表测电流，为什么要先用较大的量程进行试测？而电流表的指针偏转角过小时，为什么又要改用较小的量程？
2. 试解释：为什么串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。
0-635注意
注意
1. 在并联电路中若两个用电器的规格完全相同，通过它们的电流相等。
3. 为了防止实验数据的偶然性，应用改变电池的节数、更换不同规格的小灯泡等方式进行多次测量。
4. 串联电路中电流相等不是电路中的电流一成不变，一个用电器的电流改变，流过其他用电器的电流也改变，但此时也是相等的。
5. 两个用电器接在同一电路中，电流相等时不一定串联，电流不相等时一定并联。
串并联电路电流特点：串联电路中电流处处相等；并联电路中，干路电流等于各支路电流之和

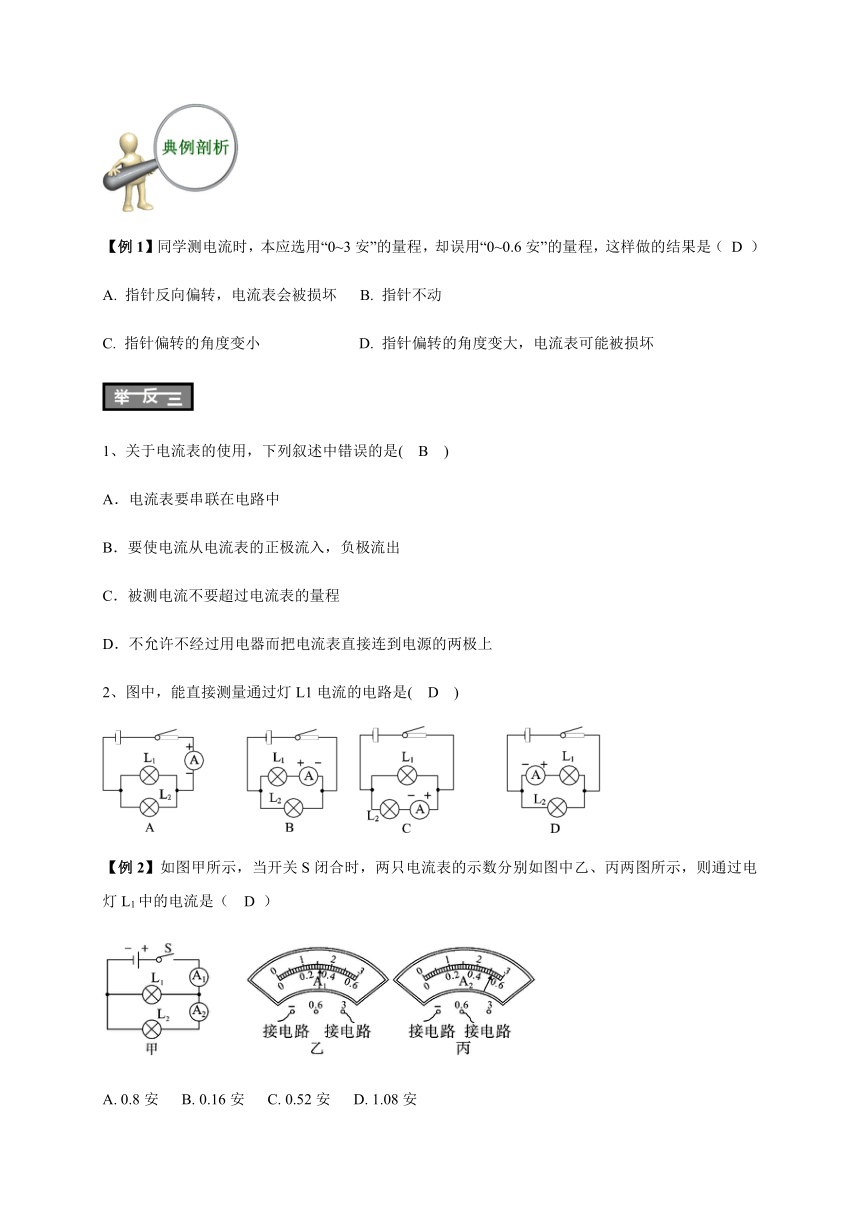

【例1】同学测电流时，本应选用“0~3安”的量程，却误用“0~0.6安”的量程，这样做的结果是（ D ）
A. 指针反向偏转，电流表会被损坏 B. 指针不动
C. 指针偏转的角度变小 D. 指针偏转的角度变大，电流表可能被损坏
1、关于电流表的使用，下列叙述中错误的是(　B　)
A．电流表要串联在电路中
B．要使电流从电流表的正极流入，负极流出
C．被测电流不要超过电流表的量程
D．不允许不经过用电器而把电流表直接连到电源的两极上
2、图中，能直接测量通过灯L1电流的电路是(　D　)

【例2】如图甲所示，当开关S闭合时，两只电流表的示数分别如图中乙、丙两图所示，则通过电灯L1中的电流是（ D ）
A. 0.8安 B. 0.16安 C. 0.52安 D. 1.08安
1、如图所示，在探究“并联电路中的电流特点”时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5 A、IB＝0.3 A、IC＝0.2 A，在表格中记录数据后，下一步首先应该做的是(　B　)

A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析资料，得出结论
D．换用电流表的另一量程，再测出一组电流值
2、在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小。他下一步的操作应该是(　D　)
A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格的灯泡，再次测量A、B、C三处的电流

1、关于电流，下列说法中不正确的是(　A　)
A．电流是表示电流快慢的物理量
B．电流是表示电流强弱的物理量
C．电流的单位是安培，符号是“A”
D．电流的符号是“I”，单位可以用毫安，也可以用微安
2、如图所示，对于电流表的读数，下列说法正确的是(　D　)

A．连接靠右边的两个接线柱时是0.3 A
B．连接靠左边的两个接线柱时是1.5 A
C．连接靠右边的两个接线柱时是1.5 A
D．连接靠左边的两个接线柱时是0.3 A
3、在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流强度都相等，则这两个用电器的连接方式(　C　)
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．以上均不对
4、如图是研究并联电路电流特点的实物图，电源电压保持不变。同时闭合开关S和S1，两灯发光，观察并记录电流表示数，断开开关S1，此时（ D ）
A. 甲表示数不变，乙表示数变大 B. 甲表示数变小，乙示数变大
C. 甲表示数变大，乙示数不变 D. 甲表示数变小，乙表示数不变
5、(2017浙江嘉兴中考)小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是(电源电压不变) （ C ）
A. A1示数变大 B. A1示数变小 C. A示数变大 D. A示数变小
6、(2019浙江温州龙湾期末)在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（ B ）
A. L1中的电流大于L2中的电流 B. L1中的电流小于L2中的电流
C. L1中的电流等于L1中的电流 D. 无法比较通过L1、L2的电流大小
7、有“0~0.6A”和“0~3A”两个量程的电流表，实验中用“0~0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0~3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（ D ）
A. 0.7A B. 2.3A C. 0.43A D. 0.46A
8、(2018福建永春一中检测)在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ C ）
A. 1.2A，0.22A B. 0.98A，0.22A C. 0.96A，0.24A D. 0.24A，1.2A
9、如图所示，用电流表测干路电流的是 （填序号，下同）；测L1电流的是 ；正、负接线柱接反了的是 ；使电路短路的是 。

【答案】B A D C
10、如图所示是实验室常用的一种电流表的表盘。小明在连接电路前发现指针偏转情况如图甲所示，接下来他应进行的操作是_____________；当连好电路闭合开关时，发现电流表指标偏转情况如图乙所示，为了减小测量误差，应做的改进是______________________。
【答案】对电流表进行调零 断开开关，改接0～0.6 A量程
11、如图所示的电路中，开关闭合时电流表甲测量的是通过________(填“L1”“L2”或“L1和L2”)的电流，电流表乙测量的是通过________(填“L1”“L2”或“L1和L2”)的电流。L1和L2两只灯泡是________(填“串联”或“并联”)关系。
【答案】L2 L1 并联
12、(2017浙江舟山中考)小明在研究并联电路电流特点时，按图甲所示电路图连接好电路，闭合开关S和S1，观察示数。再闭合开关S2，示数保持不变的电流表是 。同时小明观察到电流表A的示数如图乙所示，为了使测量更精确，断开开关后，接下来要做的事是 。(电源电压不变)
【答案】A1 把导线从3安接线柱改接到0.6安接线柱
13、小明在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_______。
（2）他先将电流表接在A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________。
（3）他在测量B处的电流时，发现电流表的指标偏转如图乙所示，原因是___________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流值并记录在表格中，小明立即得出了并联电路的电流规律。针对小明的实验，你的改进方法是___________。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数________(填“变大”“变小”或“不变”)。

【答案】（1）断开开关；（2）L1开路；（3）电流表正、负接线柱接反了 0.24；（4）换用不同规格的灯泡测量多组资料；（5）变大
