第十四章 电功率
第三节 电功率

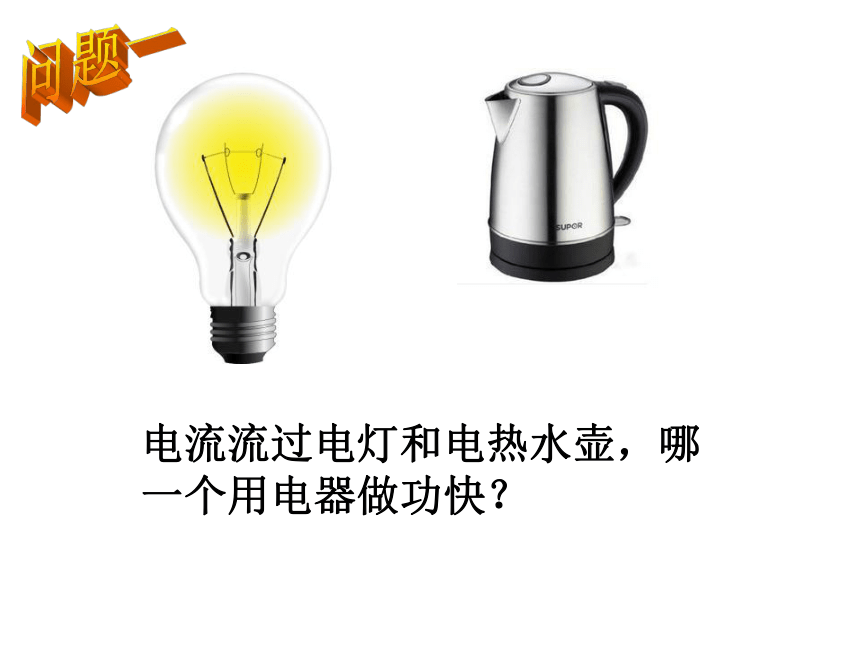

电流流过电灯和电热水壶，哪一个用电器做功快？

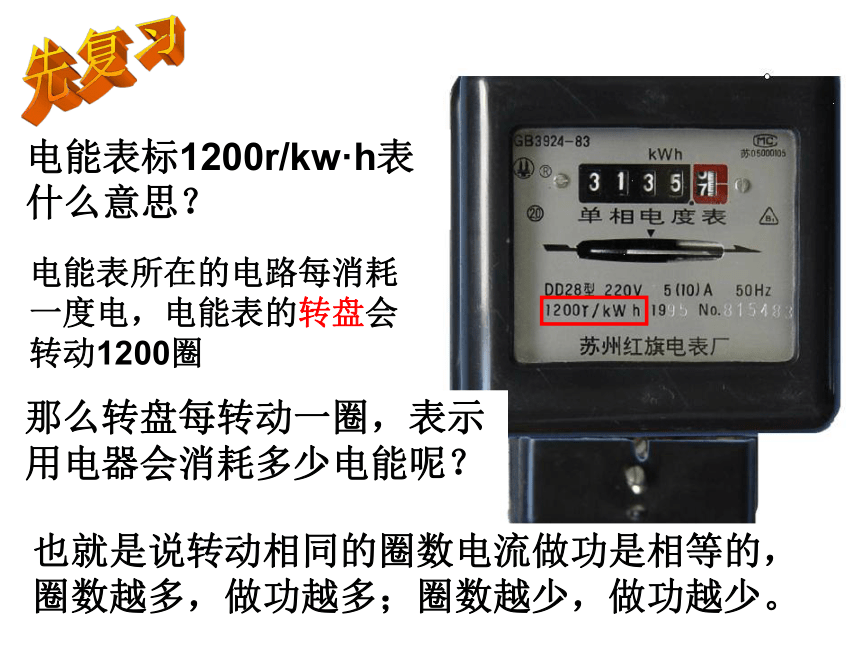

电能表标1200r/kw·h表什么意思？
电能表所在的电路每消耗一度电，电能表的转盘会转动1200圈
那么转盘每转动一圈，表示用电器会消耗多少电能呢？
也就是说转动相同的圈数电流做功是相等的，圈数越多，做功越多；圈数越少，做功越少。

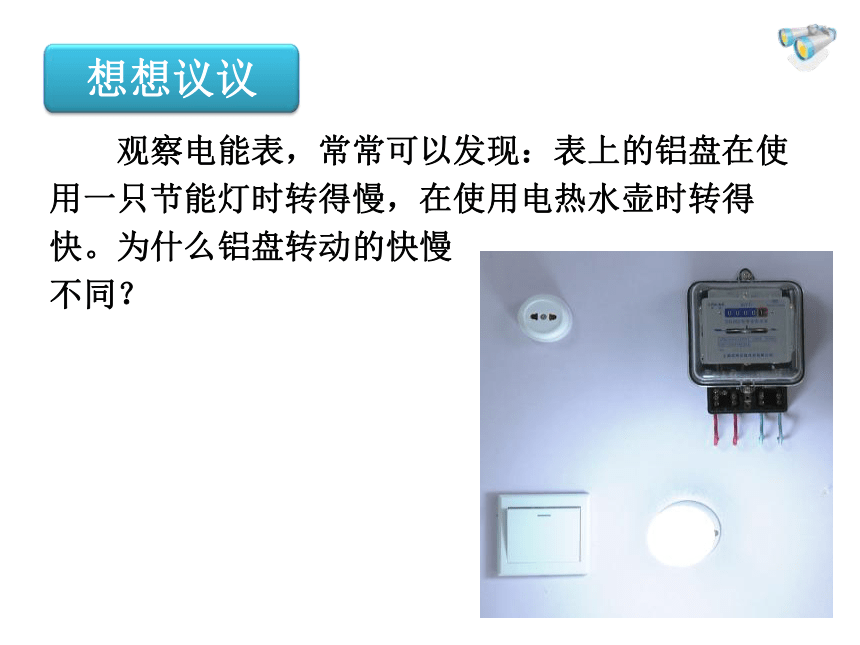

　　观察电能表，常常可以发现：表上的铝盘在使
用一只节能灯时转得慢，在使用电热水壶时转得
快。为什么铝盘转动的快慢
不同？
想想议议
灯泡和热水器铭牌图
热水器
　　节能灯上的“24 W”和电热水器上的“2 200 W”的字样是什么意思
节能灯

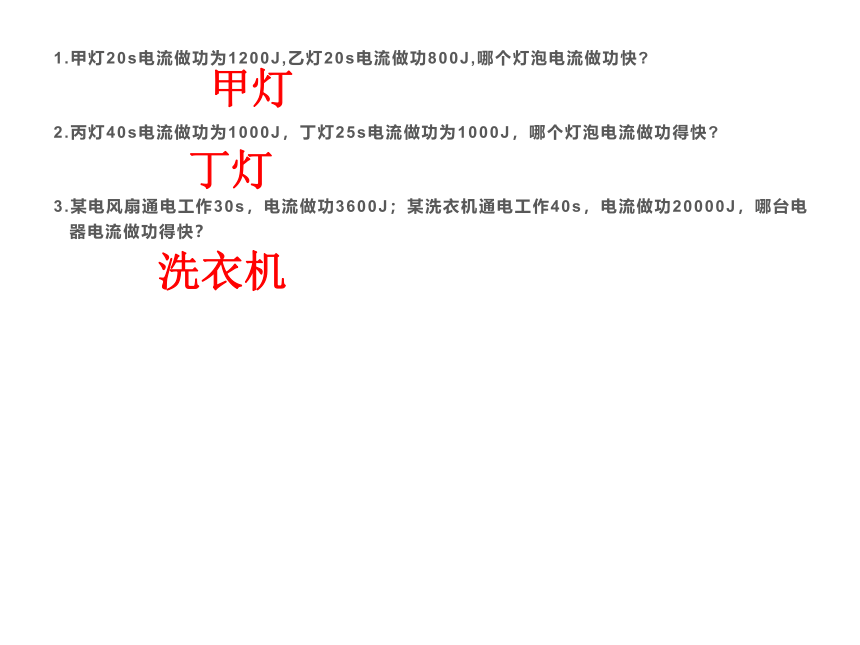

1.甲灯20s电流做功为1200J,乙灯20s电流做功800J,哪个灯泡电流做功快
2.丙灯40s电流做功为1000J，丁灯25s电流做功为1000J，哪个灯泡电流做功得快
3.某电风扇通电工作30s，电流做功3600J；某洗衣机通电工作40s，电流做功20000J，哪台电器电流做功得快？
甲灯
丁灯
洗衣机

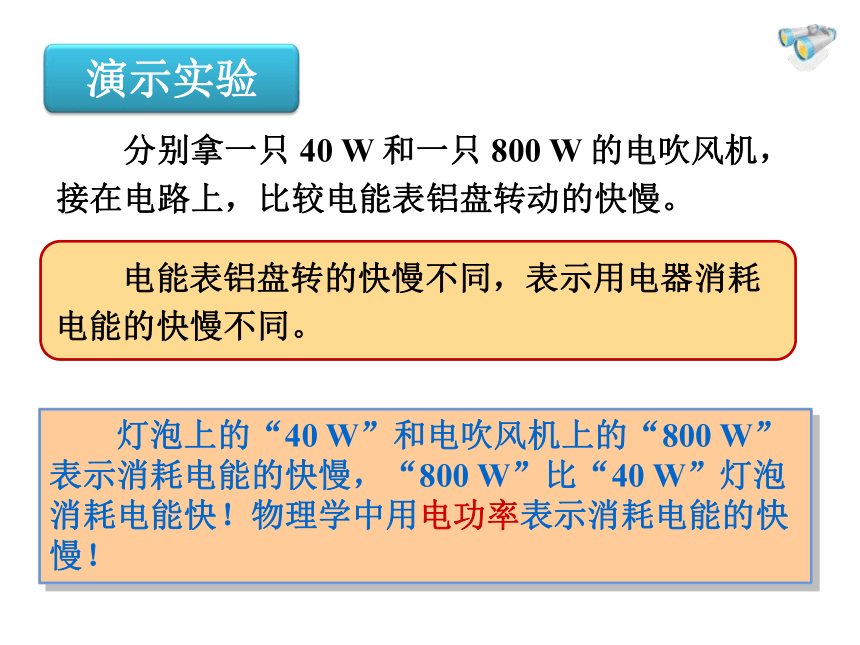

　　分别拿一只 40 W 和一只 800 W 的电吹风机，接在电路上，比较电能表铝盘转动的快慢。
　　电能表铝盘转的快慢不同，表示用电器消耗电能的快慢不同。
　　灯泡上的“40 W”和电吹风机上的“800 W”表示消耗电能的快慢，“800 W”比“40 W”灯泡消耗电能快！物理学中用电功率表示消耗电能的快慢！
演示实验

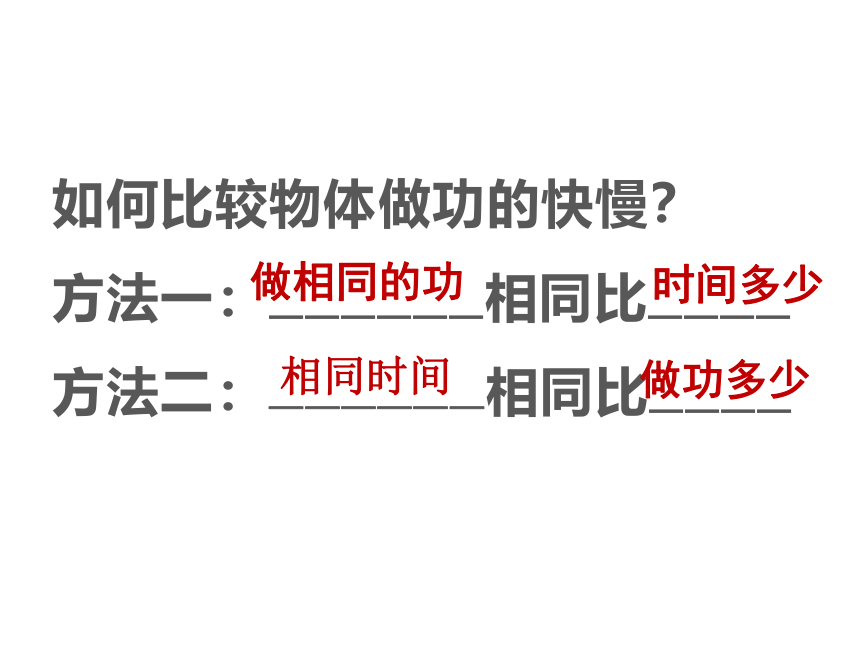

如何比较物体做功的快慢？
方法一：——————相同比————
方法二：——————相同比————
相同时间
时间多少
做相同的功
做功多少

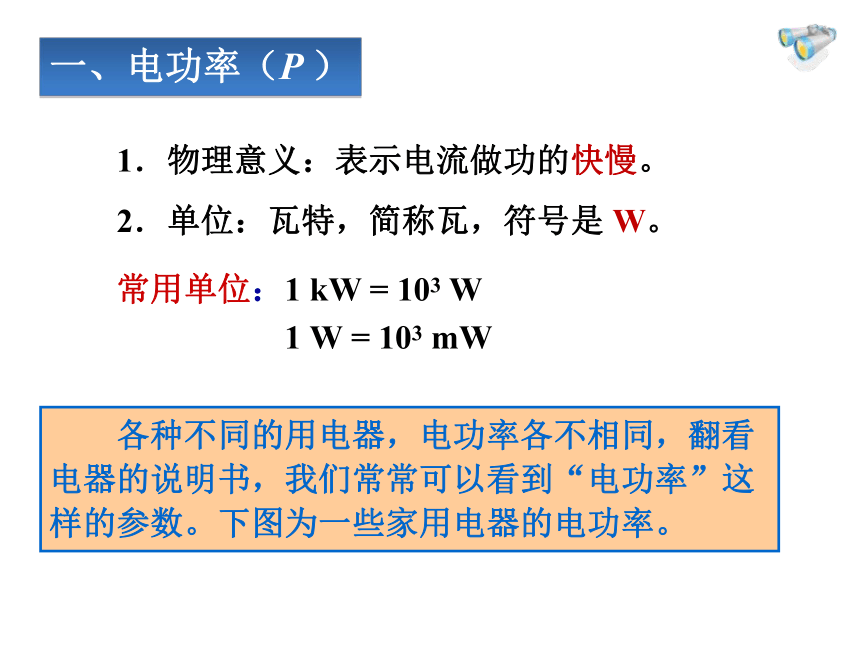

　　1．物理意义：表示电流做功的快慢。
　　2．单位：瓦特，简称瓦，符号是 W。
　　常用单位：1 kW = 103 W
　　　　　　　1 W = 103 mW
　　各种不同的用电器，电功率各不相同，翻看电器的说明书，我们常常可以看到“电功率”这样的参数。下图为一些家用电器的电功率。
一、电功率（P ）
小资料

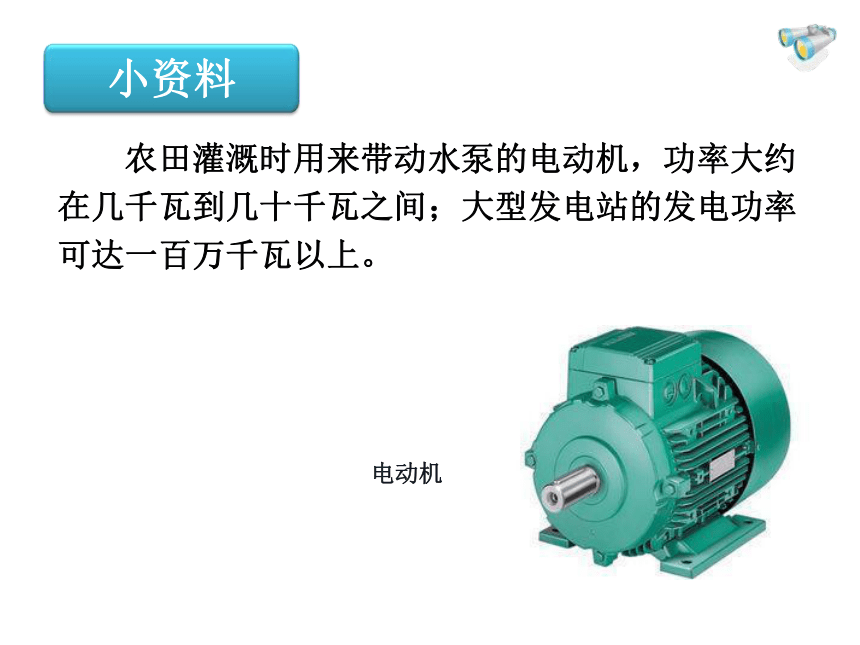

电动机
　　农田灌溉时用来带动水泵的电动机，功率大约在几千瓦到几十千瓦之间；大型发电站的发电功率可达一百万千瓦以上。
小资料
P =
W
t

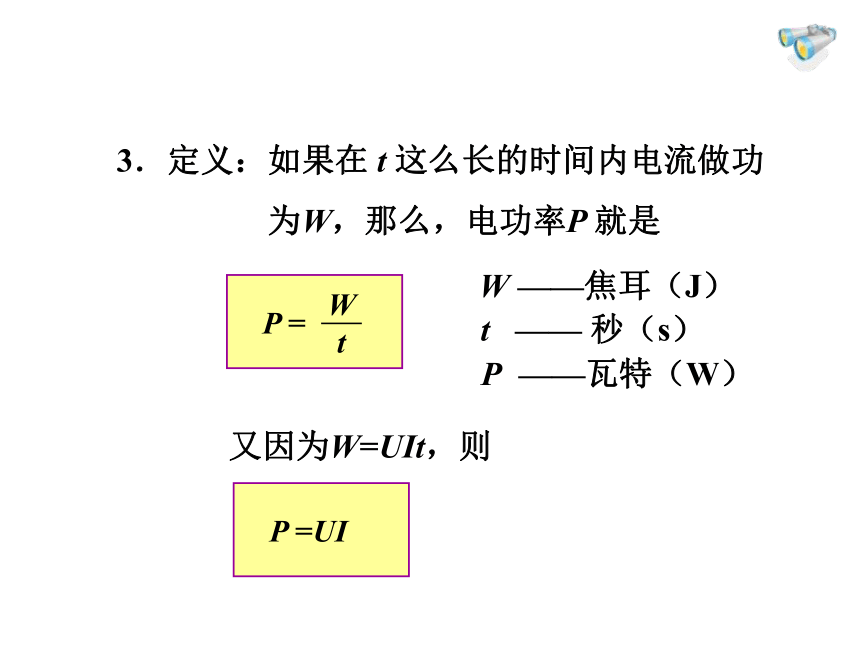

　　3．定义：如果在 t 这么长的时间内电流做功
　　　　 　　为W，那么，电功率P 就是
P =UI
又因为W=UIt，则
W ——焦耳（J）
t —— 秒（s）
P ——瓦特（W）
4.瓦特的含义：
例如某电动机工作时的电功率为60W表示：
1瓦=1焦/秒
电流经过电动机每秒钟做60焦的功
练习1：
下列说法正确的是：（ ）
A、电流做功越少，电功率越小；
B、电流做功时间越短，电功率越大；
C、用电器的功率越大，电流做功越多；
D、电流做功越快，电功率越大。
D
练习2：用连线将下列用电器相应电功率连接起来。
彩色电视机 0.6mW
手电筒 125W
日光灯 800W
电饭锅 0.4W
计算器 40W
　　kW · h 和 kW 是两个不同物理量的单位。
　　如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W = Pt
　　1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
二、“千瓦时”的来历
P =
W
t
W=Pt
单位选用的两种方法：
W－－焦耳J
t －－秒 s
P－－瓦特w
W－－千瓦时 kw·h
t －－小时 h
P－－千瓦 kw
t =
W
P
P=
W
t
　　1．某电视机的电功率是 150 W，每天使用
3 h，一个月用电多少千瓦时 （按 30 天计算）
解：P = 150 W = 0.15 kW
　　t = 3 h×30 = 90 h
　　一个月内消耗的电能是
　　W = Pt = 0.15 kW×90 h = 13.5 kW · h
答：一个月用电 13.5 kW · h。
练一练
　　2．1 度电可以供 40 W 的灯泡工作多长时间？
答：1 度电可以供 40 W 的灯泡工作 25 h。
解：
练一练
t =　　= 　　　　 =　　　　= 25 h
W
P
1 kW·h
40 W
1 kW·h
0.04 kW
　　3．一台电视机 5 h 耗电 1 度，这台电视机的功率是多少
答：这台电视机的功率是 200 W。
解：
练一练
P =　　= 　　　　= 0.2 kW = 200 W
W
t
1 kW·h
5 h
练习3：
某白炽灯的电功率为100W，工作30min，电流做了多少功？
W = Pt
=100w×1800s=1.8×105J
30min=1800s
W = Pt
=0.1kw×0.5h=0.05kw·h
100w=0.1kw 30min=0.5h
解法二：
解法一：
1.100W的电灯工作10h电流做多少kW.h的功
2.30kW电动机工作30min电流做多少kW.h的功
3.一台电视机在3h内耗电0.6kW.h,这台电视机的电功率多大？
4.1kW.h的电能可供40W的电灯工作多少小时？
W=Pt
1kW.h
W=Pt
15kW.h
0.2kW
25h
P=
W
t
W=Pt
t =
W
P
P=
W
t
t =
W
P
　　不同用电器的电功率一般不同，那么，在不同情况下，比如在不同电压下，同一个用电器的功率总是一样的吗
想想议议
　　将两只灯泡“PZ220 40”和“PZ220 100”先后并联和串联接入家庭电路中，观察灯泡的发光情况。
　　结论：灯泡的亮暗程度是由实际电功率的大小决定的。
演示实验
　　现象：在并联电路中更亮的灯泡，在串联电路中反而变暗。
实验1
实验2
即：P=UI
结论：
电功率大小跟通过用电器的电压、电流有关，电压相等时，电流越大电功率就越大；电流相等时，电压越高，电功率就越大。
电功率P等于电压U跟电流I的乘积.
精确的实验表明:
1W =1V·A
　　1．额定电压：用电器正常工作时的电压。
　　2．额定功率：用电器在额定电压下工作时的功率。
P额
U额
U实
P实
　　3．实际电压、实际功率
　　实际加在用电器两端的电压。
　　用电器在实际电压下工作时的功率。
三、额定电压、额定功率
　　U实 = U额，则 P实 = P额；用电器正常工作。
　　U实 > U额，则 P实 > P额；可能烧毁用电器。
　　U实 < U额，则 P实 < P额；用电器不能正常工作。
　　取一个标有“2.5 V 0.5 W”的电灯泡。把它接在2.5 V的电路中，它正常发光。把它分别接在1.5 V和3 V的电路中，观察并比较它们的亮度。
　　说明用电器消耗的电功率随着它两端电压的改变而改变。
演示实验
　　现象：在电压为 2.5 V 时，灯泡正常发光；在低于 2.5 V 时，灯泡发光暗淡；在高于 3 V 时，灯泡强烈发光。
观察白炽灯泡和洗衣机的铭牌，理解其中的含义。
想想议议
　　1．一种彩色灯泡的额定电压是 36 V，要接在 220 V 的电路中，要串联多少个这种灯泡才行
　　因不能超过额定电压，所以应该串联 7个这种灯泡。
解：
练一练
≈ 6.1
n =
220 V
36 V
　　2．一位电视记者在讲到某工厂上半年共节约电5 000 kW · h 的时候，手举一只理发用电吹风机说：“我这只电吹风是 500 瓦的，也就是 0.5 千瓦，这个工厂节省的电力可以开动 10 000 个这样的电吹风”。这位记者错在哪里
　　这位记者的说法混淆了电能和电功率概念。
练一练
有关电功率计算的导出公式
P = UI
P = I2R
I =
U
R
P =
U2
R
（只适用于纯电阻电路）
因为W=UIt，则P=UI 适用于所有电路
（导出公式，也是最常用的测量公式 ）
拓展：串并联电路中电功率的分配规律:
串联电路中各用电器（纯电阻）所消耗的功率与它的电阻成正比。
串联电路和并联电路消耗的总功率都等于各用电器消耗的功率之和。P总=P1+P2+…+Pn
并联电路中各用电器（纯电阻）所消耗的功率与它的电阻成反比。
