实验
测量电阻

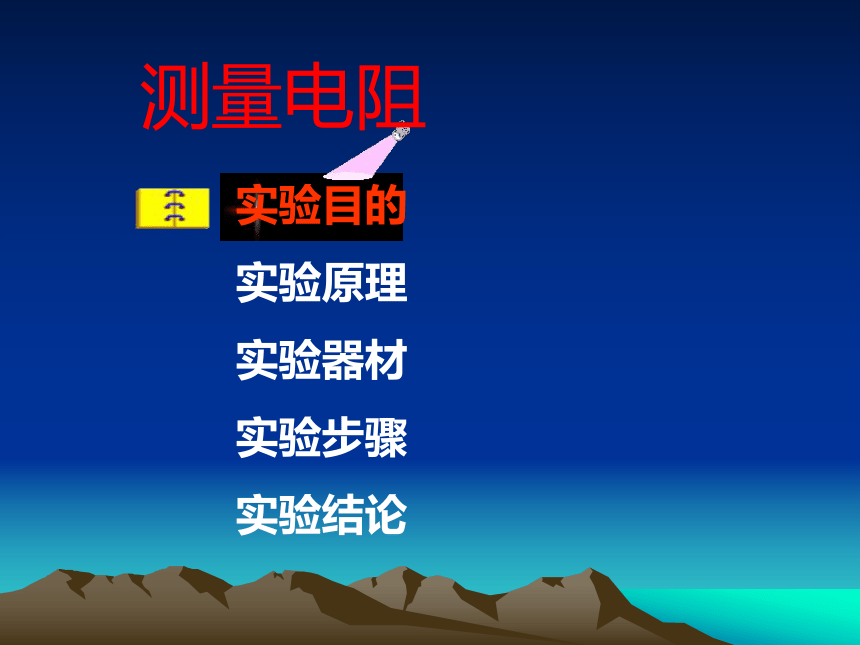

实验目的
实验原理
实验器材
实验步骤
实验结论
测量电阻
掌握电流表、电压表的使用方法
实验目的
用已有的知识学习设计实验
学会用伏安法测导体的电阻
欧姆定律

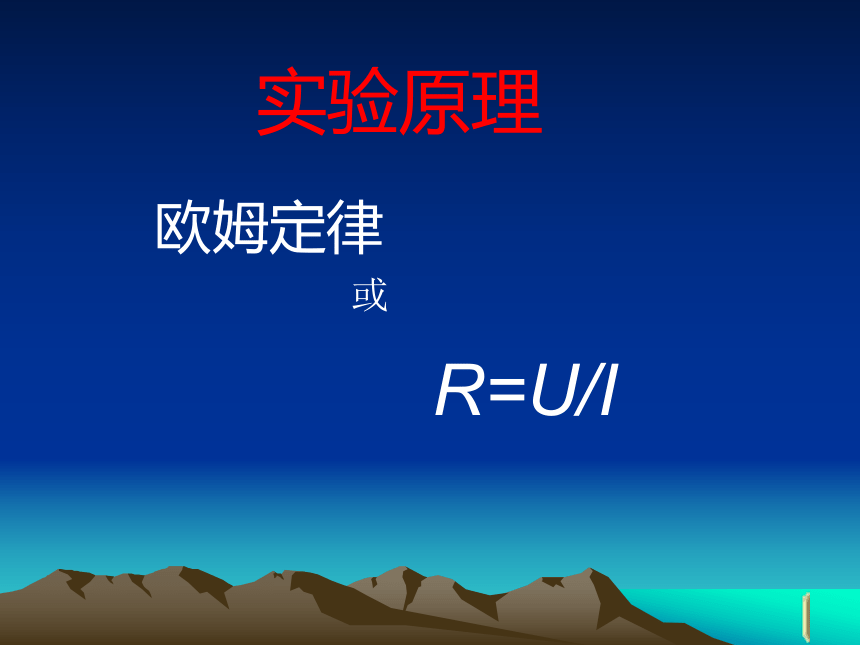

实验原理
R=U/I
或
实 验 器 材
新干电池两节
待测电阻
滑动变阻器
电流表
电压表
开关
导线若干
1.画出电路图
A
v
R
- +
- +
实验步骤
实验步骤
A
v
R
2.据电路图连接实物图
连接电路时应断开开关
闭合开关前滑片移到阻值最大处
注意！
3.闭合开关，调节滑动变阻器，记下电压表和对应电流表的示数，填入表格
实验结论
电阻的大小等于它两端电压与
通过它的电流之比
但电阻的大小与电压、电流无关
5.整理仪器
4.实验结束，
断开开关，
计算出电阻的平均值。
实 验 报 告
总 结
拓展
受本节测电阻的方案启发，
你还可设计出哪些测电阻的方案？
激发兴趣：
若将两个电阻串（并）联起来接
入电路，电路中的总电阻值会怎
样变化？下节课，我们将讨论这
个问题。
