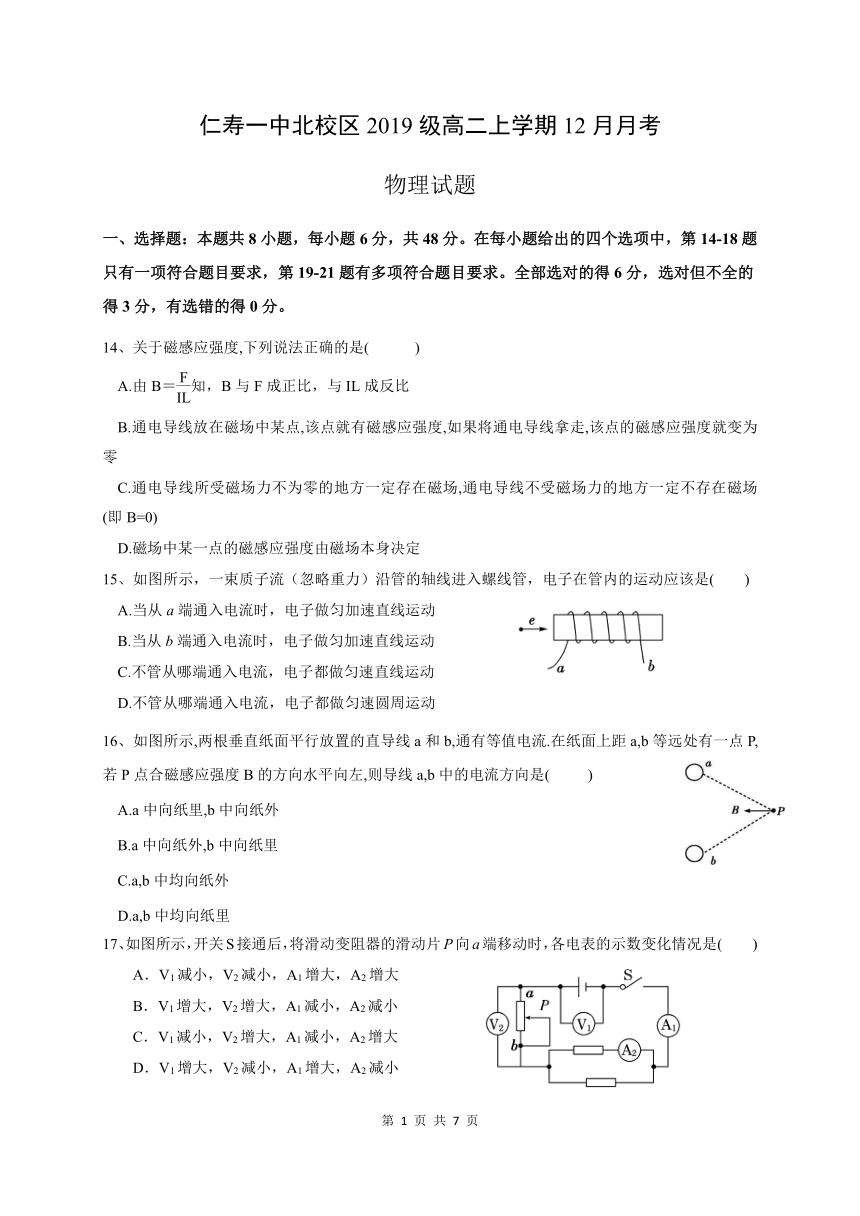

仁寿一中北校区2019级高二上学期12月月考
物理试题
一、选择题：本题共8小题，每小题6分，共48分。在每小题给出的四个选项中，第14-18题只有一项符合题目要求，第19-21题有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。
14、关于磁感应强度,下列说法正确的是(　 　)
A.由B＝知，B与F成正比，与IL成反比
B.通电导线放在磁场中某点,该点就有磁感应强度,如果将通电导线拿走,该点的磁感应强度就变为零
C.通电导线所受磁场力不为零的地方一定存在磁场,通电导线不受磁场力的地方一定不存在磁场(即B=0)
D.磁场中某一点的磁感应强度由磁场本身决定
15、如图所示，一束质子流（忽略重力）沿管的轴线进入螺线管，电子在管内的运动应该是(　　)
363728073660A.当从a端通入电流时，电子做匀加速直线运动
B.当从b端通入电流时，电子做匀加速直线运动
C.不管从哪端通入电流，电子都做匀速直线运动
D.不管从哪端通入电流，电子都做匀速圆周运动
512445031877016、如图所示,两根垂直纸面平行放置的直导线a和b,通有等值电流.在纸面上距a,b等远处有一点P,若P点合磁感应强度B的方向水平向左,则导线a,b中的电流方向是(　 )
A.a中向纸里,b中向纸外
B.a中向纸外,b中向纸里
C.a,b中均向纸外
D.a,b中均向纸里
335915030289517、如图所示，开关S接通后，将滑动变阻器的滑动片P向a端移动时，各电表的示数变化情况是(　　)
A．V1减小，V2减小，A1增大，A2增大
B．V1增大，V2增大，A1减小，A2减小
C．V1减小，V2增大，A1减小，A2增大
D．V1增大，V2减小，A1增大，A2减小
440118562103018、如图所示，MN、PQ为水平放置的平行导轨间距为L＝2.0 m，长度也为L＝2.0 m通电导体棒ab垂直放置在导轨上，导体棒质量m＝1 kg，通过的电流I＝5.0 A，方向如图所示，导体棒与导轨间的动摩擦因数μ＝。若使导体棒水平向右匀速运动，要求轨道内所加与导体棒ab垂直的匀强磁场最小，则磁场的方向与轨道平面的夹角是(g＝10 m/s2) (　　)
A．30°　　 B．45° C．60° D．90°
374332543243519、如图所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ。整个装置处于沿竖直方向的匀强磁场中。金属杆ab垂直导轨放置，当金属杆ab中通有从a到b的恒定电流I时，金属杆ab刚好静止。则(　　)
A．磁场方向竖直向上
B．磁场方向竖直向下
C．金属杆ab受安培力的方向水平向右
D．金属杆ab受安培力的方向平行导轨向下
389128047307520、如图所示，开关K闭合，在水平放置的平行板电容器间有一带电液滴P处于静止状态，若从某时刻起，液滴所带电荷量开始缓慢减小(仍不为零)。为了使该液滴仍处于静止状态，可采取的措施是(　　)
A．其他条件不变，使电容器两极板距离缓慢增大
B．开关K断开，其他条件不变，使电容器两极板缓慢靠近
C．其他条件不变，将滑动变阻器的滑片缓慢向左移动
D．其他条件不变，将可变电阻R阻值增大
451739021971021、如图所示，电源电动势E=3V，内阻r=3Ω，定值电阻R1=1Ω，滑动变阻器R2的最大阻值为10Ω，下列说法正确的是(　　)
A．当变阻器阻值为0时，R1消耗的功率最大，最大值为0.56W；
B．当变阻器阻值为4Ω时，变阻器消耗的功率最大，最大值为0.56W；
C．当变阻器阻值为2Ω时，电源输出功率最大，最大值为0.80W；
D．当滑动变阻器R2取最大阻值10Ω时，电源输出功率最大，效率也最大；
三、非选择题：共174分。
22、（1）如图22-1所示给出是用螺旋测微器测量一小钢球的直径时的示数，此读数应是________毫米。
294894010541052133578105
22-1 22-2
（2）某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档（×10）不够合适，现改换另一欧姆档测量。两次测量时多用电表指针所指位置如图22-2所示，下面列出第二次测量的有关操作：
A、将两表笔短接，并调零?
B、将两表笔分别跟被测电阻的两端接触，观察指针的位置，记下电阻值
C、将多用电表面板上旋钮调到×100档
D、将多用电表面板上旋钮调到×1档
E、将多用电表面板上旋钮调到off位置
①根据上述有关操作，将第二次测量的合理实验步骤按顺序写出?????? ????
②该电阻的阻值是???? ?????。
23、实验室中有一块量程较小的电流表G，其内阻约为1000Ω，满偏电流为100μA，将它改装成量程为1mA、10mA双量程电流表。现有器材如下：
A．滑动变阻器R1，最大阻值50Ω；
B．滑动变阻器R2，最大阻值50kΩ；
C．电阻箱R＇，最大阻值9999Ω；
D．电池E1，电动势3.0 V；
E．电池E2，电动势4.5 V；(所有电池内阻均不计)；
F．单刀单掷开关S1和S2，单刀双掷开关S3，及导线若干。
（1）采用如图甲所示电路测量电流表G的内阻，为提高测量精确度，选用的滑动变阻器为 ????????，选用的电池为?????????? （填器材前的字母序号）；采用此种方法电流表G内阻的测量值???????? 真实值(填“＞”、“＝”或“＜”)。
（2）如果在步骤（1）中测得电流表G的内阻为900Ω，将流表G改装成双量程电流表，设计电路如图乙所示，则在此电路中，R1=?? ?Ω，R2=? ?? Ω。
495617522669524、（12分）如图所示,两平行光滑金属导轨与水平面间的夹角θ=45°,相距为20 cm;金属棒MN的质量为1×10-2 kg,电阻R=8Ω;匀强磁场方向竖直向下,B=0.8 T,电源电动势E=10 V,内阻r=1Ω.当开关S闭合时,MN处于平衡状态,试求：
（1）安培力的大小和方向
（2）电路中流过金属棒MN的电流I大小
（3）变阻器R1的取值为多少?(忽略金属导轨的电阻,取g=10 m/s2)
43167306876415
399859534290
E
r
L
电动机
M
E
r
L
电动机
M
25、（15分）如图所示的电路，电源电动势E=10V，内阻r=0.5Ω。闭合开关后，标有“8V，16W”字样的灯泡L恰好能正常发光，小型电动机M的线圈电阻R0=1Ω，求：
（1）通过电源的电流I；
（2）电动机的发热功率P1；
（3）电动机的输出功率P2。
29997401346200m
37°
37°
A
B
C
D
M
N
O
E
m
37°
37°
A
B
C
D
M
N
O
E
26、（19分）如图所示，在水平地面MN上方存在范围足够大的竖直向上的匀强电场E，E=1×104V/m。水平面上竖直放置一绝缘轨道ABCD，AB部分为粗糙直轨道，且与水平方向夹角为37°，BCD为光滑圆轨道，与AB在B点处相切。轨道与地面相切于C点，D点处切线沿水平方向，圆轨道半径R=0.5m。现将一质量为m=1kg的带电物块（大小忽略不计）从斜面上P点（图中未标出）静止释放，物块与AB轨道间动摩擦因数为μ=0.25，物块带电量为q=+2×10-4C。结果物块恰能通过D点。不计空气阻力，重力加速度g=10m/s2。（false，false）求：
（1） 物块通过D点时速度vD大小；
（2） 若在物块刚刚通过D点后立即撤去轨道ABCD，则物块的落地点距离C点的水平距离是多少；
（3） 物块释放处P点与B点之间的距离x。
