2020-2021学年九年级物理人教版第十九章第一节《家庭电路》同步练习（Word版有答案）

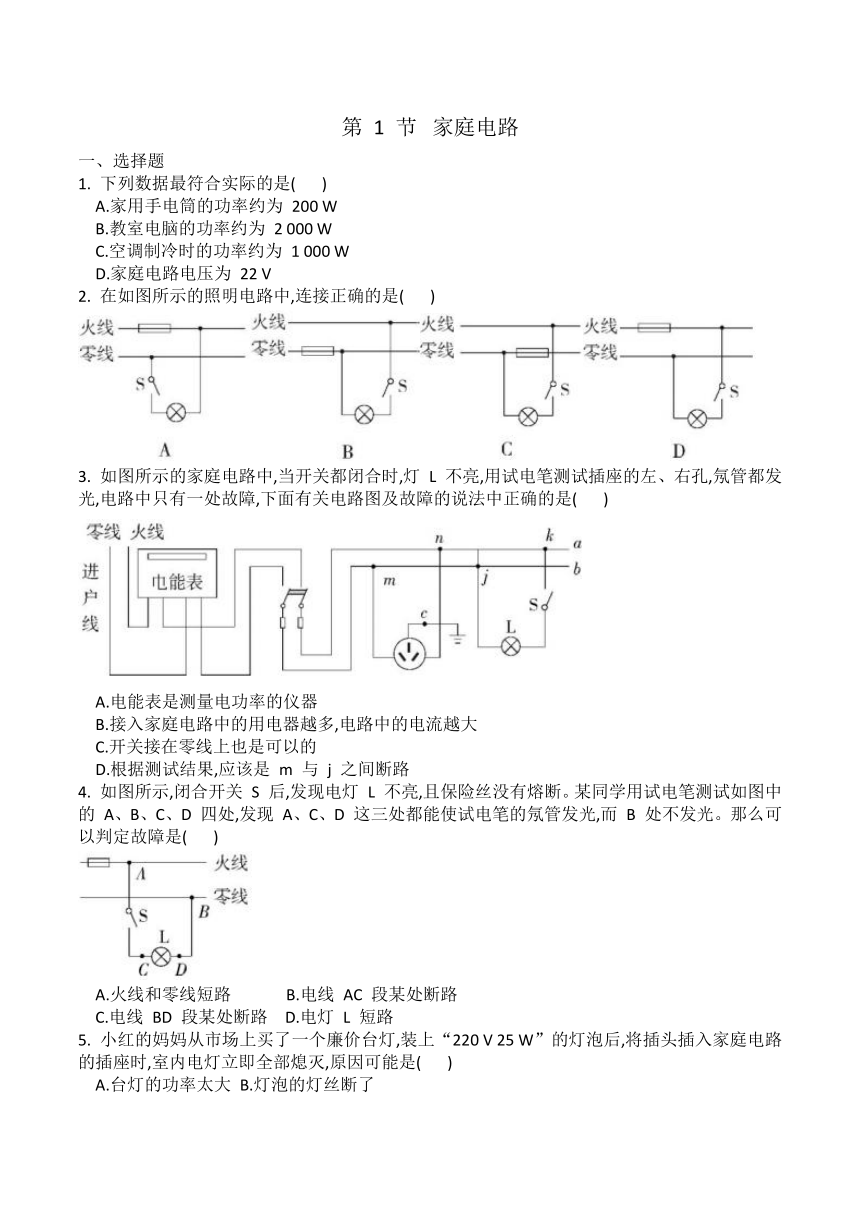

第
1
节
家庭电路
一、选择题
1.
下列数据最符合实际的是(
)
A.家用手电筒的功率约为
200
W
B.教室电脑的功率约为
2
000
W
C.空调制冷时的功率约为
1
000
W
D.家庭电路电压为
22
V
2.
在如图所示的照明电路中,连接正确的是(
)
3.
如图所示的家庭电路中,当开关都闭合时,灯
L
不亮,用试电笔测试插座的左、右孔,氖管都发光,电路中只有一处故障,下面有关电路图及故障的说法中正确的是(
)
A.电能表是测量电功率的仪器
B.接入家庭电路中的用电器越多,电路中的电流越大
C.开关接在零线上也是可以的
D.根据测试结果,应该是
m
与
j
之间断路
4.
如图所示,闭合开关
S
后,发现电灯
L
不亮,且保险丝没有熔断。某同学用试电笔测试如图中的
A、B、C、D
四处,发现
A、C、D
这三处都能使试电笔的氖管发光,而
B
处不发光。那么可以判定故障是(
)
A.火线和零线短路
B.电线
AC
段某处断路
C.电线
BD
段某处断路
D.电灯
L
短路
5.
小红的妈妈从市场上买了一个廉价台灯,装上“220
V
25
W”的灯泡后,将插头插入家庭电路的插座时,室内电灯立即全部熄灭,原因可能是(
)
A.台灯的功率太大
B.灯泡的灯丝断了

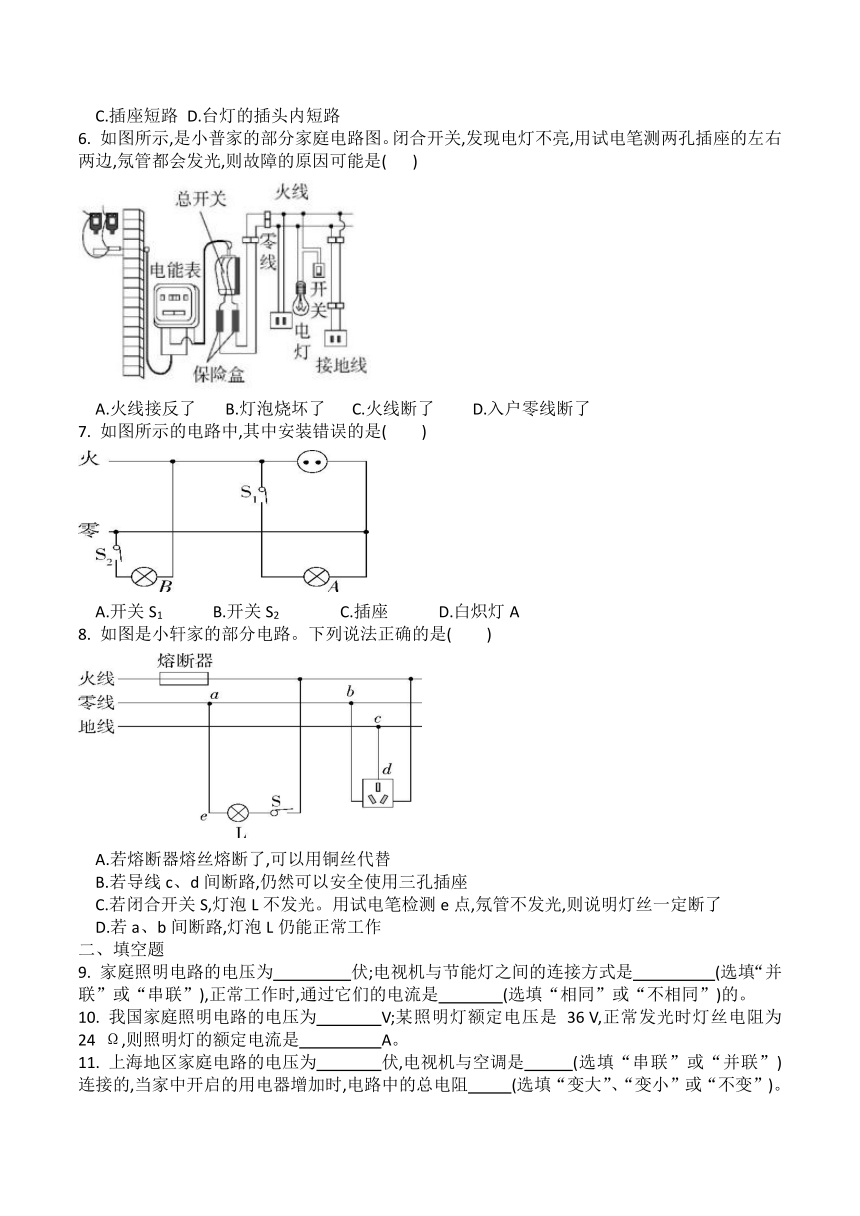

C.插座短路
D.台灯的插头内短路
6.
如图所示,是小普家的部分家庭电路图。闭合开关,发现电灯不亮,用试电笔测两孔插座的左右两边,氖管都会发光,则故障的原因可能是(
)
A.火线接反了
B.灯泡烧坏了
C.火线断了
D.入户零线断了
7.
如图所示的电路中,其中安装错误的是(　　)
A.开关S1　????
B.开关S2
C.插座　????
D.白炽灯A
8.
如图是小轩家的部分电路。下列说法正确的是(　　)
A.若熔断器熔丝熔断了,可以用铜丝代替
B.若导线c、d间断路,仍然可以安全使用三孔插座
C.若闭合开关S,灯泡L不发光。用试电笔检测e点,氖管不发光,则说明灯丝一定断了
D.若a、b间断路,灯泡L仍能正常工作
二、填空题
9.
家庭照明电路的电压为
伏;电视机与节能灯之间的连接方式是
(选填“并联”或“串联”),正常工作时,通过它们的电流是
(选填“相同”或“不相同”)的。
10.
我国家庭照明电路的电压为
V;某照明灯额定电压是
36
V,正常发光时灯丝电阻为24
Ω,则照明灯的额定电流是
A。
11.
上海地区家庭电路的电压为
伏,电视机与空调是
(选填“串联”或“并联”)连接的,当家中开启的用电器增加时,电路中的总电阻
(选填“变大”、“变小”或“不变”)。12.
进户的两条输电线中,一条叫
线,俗称火线,另一条叫零线。零线在入户之前已经
和
相连。
13.
如图甲、乙所示为小明利用试电笔检测电路时的示意图,其中正确的是
;小明按图丙所示将试电笔插入“有电”的三孔插座的
B
孔时,试电笔氖管
(选填“会”或“不
会”)发光。
14.
家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家用电器是　　　????联在电路中的。电风扇的调速开关实质是????
。客厅有三组六盏相同的白炽灯,由一个开关同时控制,其中有一盏不亮,另五盏正常发光(如图所示)。已知家庭电路电压为220
V,每只灯工作时电阻为1100
Ω,则此时通过开关的电流为　　　????A,不亮的那一盏灯　　　????(选填“断路”或“被短接”)了。
三、作图题
15.
许多楼道灯是通过“声控”开关(有声时自动闭合,无声时自动断开)和“光控”开关(有光照时自动断开,无光照时自动闭合)自动控制的,天黑且有声音时灯才亮。请用笔画线代替导线在图中完成能实现上述功能的电路。
16.
某地下通道有东西两个入口,入口处各装有一个声控延时开关
S1、S2。无论行人从哪一侧进入通道,发出的声音会使其入口处的开关自动闭合一段时间,通道内的灯泡就会提供照明,方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。
四、解答题
17.
同学们在学习电学知识后遇到如下问题,请你帮助解决完成。
(1)如图甲所示,用电流表测量通过灯泡L的电流,连接过程中存在的问题是将开关
了,如图乙所示是同学试触并正确测量电流的过程,则试触时
M
连接的是电流表的“
”接线柱,通过灯泡
L
的电流是
A。
(2)图丙所示为家庭电路的基本组成:
①在两个方框位置中安装电能表的是
(选填“A”或“B”);
②请将图丙中电灯正确连入电路。
18.阅读短文,回答下列问题。
插座的革新
图甲的万用孔插座是老国际插座,他有三个孔,两孔和三孔插座结合在一起。既能插三脚插头又能插两脚插头,既能插圆插头又能插扁插头,使用极其方便。由于这类插座兼容的插头多,因此插孔较大,插座的金属接片与用电器插头的接触面积过小,接片过热,易使插座产生糊味,甚至引发火灾事故,有很大的安全隐患,为此,国家质检总局和国家标准化管理委员会强制执行插座“新国标”。
图乙是新国标下的一种五孔插座产品,其采用两孔(A、C)和三孔(B、D、E)插座分开组合而成,插座新增加的防触电保护门是设置在插座插孔的挡片,没有使用时它是紧闭的,从外部用肉眼就可以看到,只有当两脚或三脚插头插入且达到一定力度时才能接到插座的金属接片。同时,插座里的金属接片与插座的接触面积更大,接触更紧密,安全性能更好。
(1)从导电性上分析,插座里的金属接片是
体,新国标插孔内的挡片是
。
(2)图乙的插座接触电路时,接火线的插孔有
,接地线的插孔是
。
(3)请你用学过的物理知识解释使用万孔插座容易引发火灾的原因。
答案
1.C
2.D
3.B
4.C
5.D
6.D
7.B
8.D
9.
220
并联
不相同
10.
220
1.5
11.
220
并联
变小
12.
端
大地
13.
甲
会
14.
并　滑动变阻器　1　断路
15.
16.
17.
(1)闭合
3
0.12
(2)①A
②如图
18.
(1)导
绝缘体
(2)C、E
B
(3)因为接触电阻比较大,根据公式
Q=I2Rt
可知,当电流和通电时间一定时,电阻越大,产生的热量越多,所以容易引起火灾。
