人教版八年级物理上学期《5.1 透镜》 同步练习(word版 带答案)

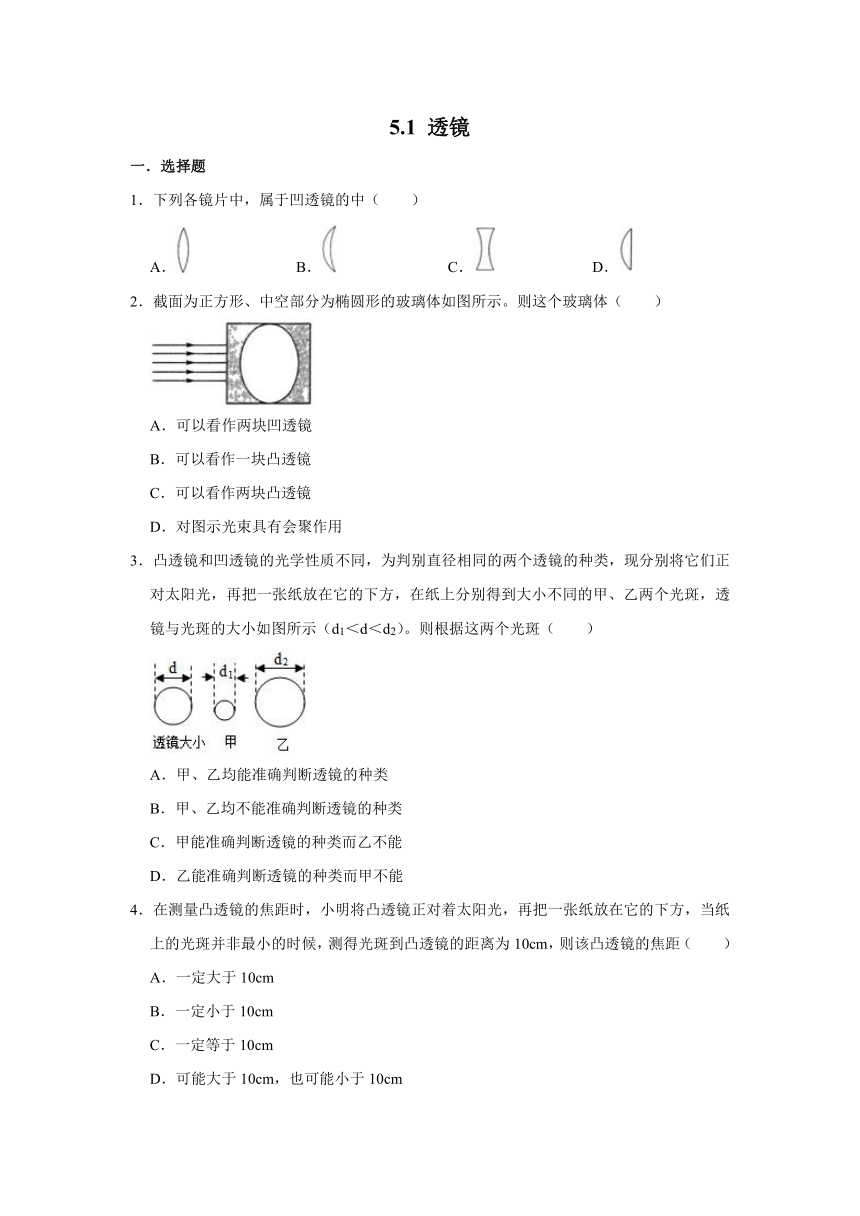

5.1
透镜
一．选择题
1．下列各镜片中，属于凹透镜的中（　　）
A．
B．
C．
D．
2．截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体（　　）
A．可以看作两块凹透镜
B．可以看作一块凸透镜
C．可以看作两块凸透镜
D．对图示光束具有会聚作用
3．凸透镜和凹透镜的光学性质不同，为判别直径相同的两个透镜的种类，现分别将它们正对太阳光，再把一张纸放在它的下方，在纸上分别得到大小不同的甲、乙两个光斑，透镜与光斑的大小如图所示（d1＜d＜d2）。则根据这两个光斑（　　）
A．甲、乙均能准确判断透镜的种类
B．甲、乙均不能准确判断透镜的种类
C．甲能准确判断透镜的种类而乙不能
D．乙能准确判断透镜的种类而甲不能
4．在测量凸透镜的焦距时，小明将凸透镜正对着太阳光，再把一张纸放在它的下方，当纸上的光斑并非最小的时候，测得光斑到凸透镜的距离为10cm，则该凸透镜的焦距（　　）
A．一定大于10cm
B．一定小于10cm
C．一定等于10cm
D．可能大于10cm，也可能小于10cm

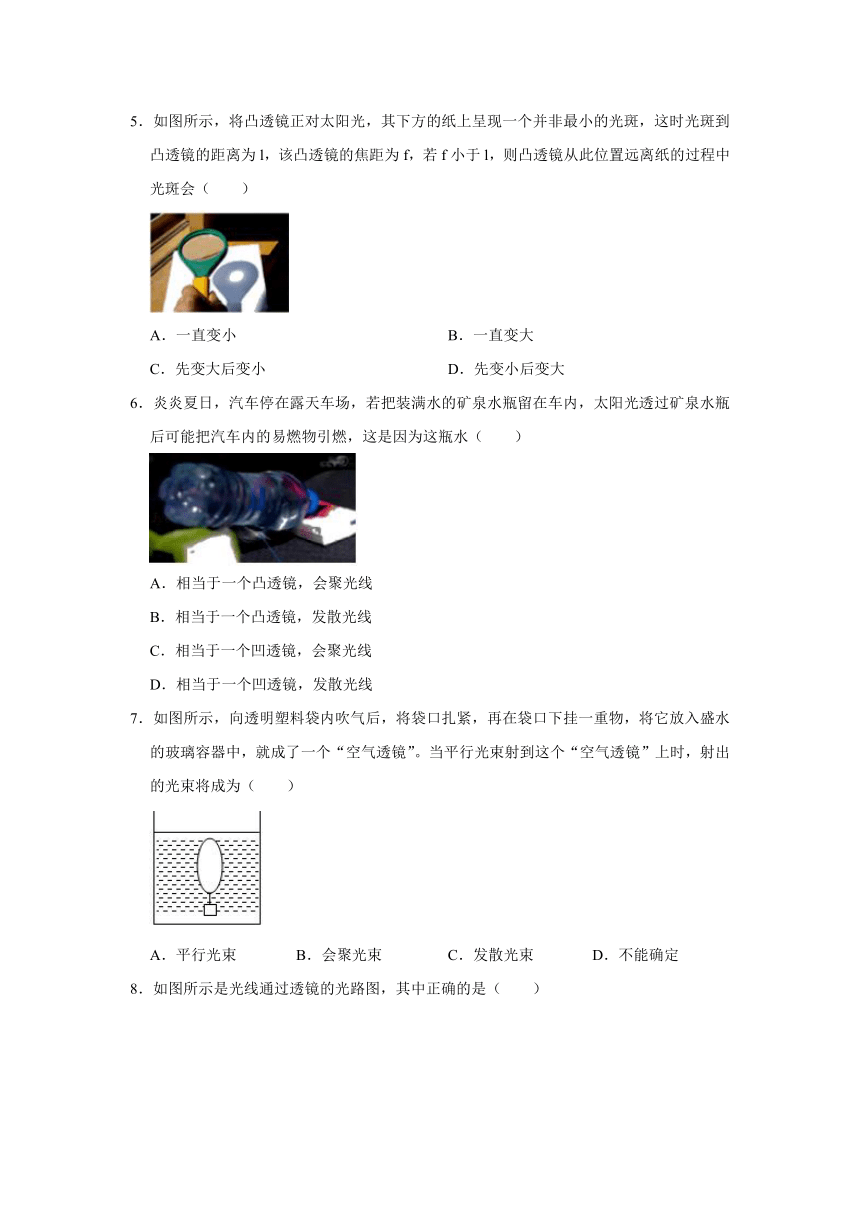

5．如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l，该凸透镜的焦距为f，若f小于l，则凸透镜从此位置远离纸的过程中光斑会（　　）
A．一直变小
B．一直变大
C．先变大后变小
D．先变小后变大
6．炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（　　）
A．相当于一个凸透镜，会聚光线
B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线
D．相当于一个凹透镜，发散光线
7．如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”。当平行光束射到这个“空气透镜”上时，射出的光束将成为（　　）
A．平行光束
B．会聚光束
C．发散光束
D．不能确定
8．如图所示是光线通过透镜的光路图，其中正确的是（　　）

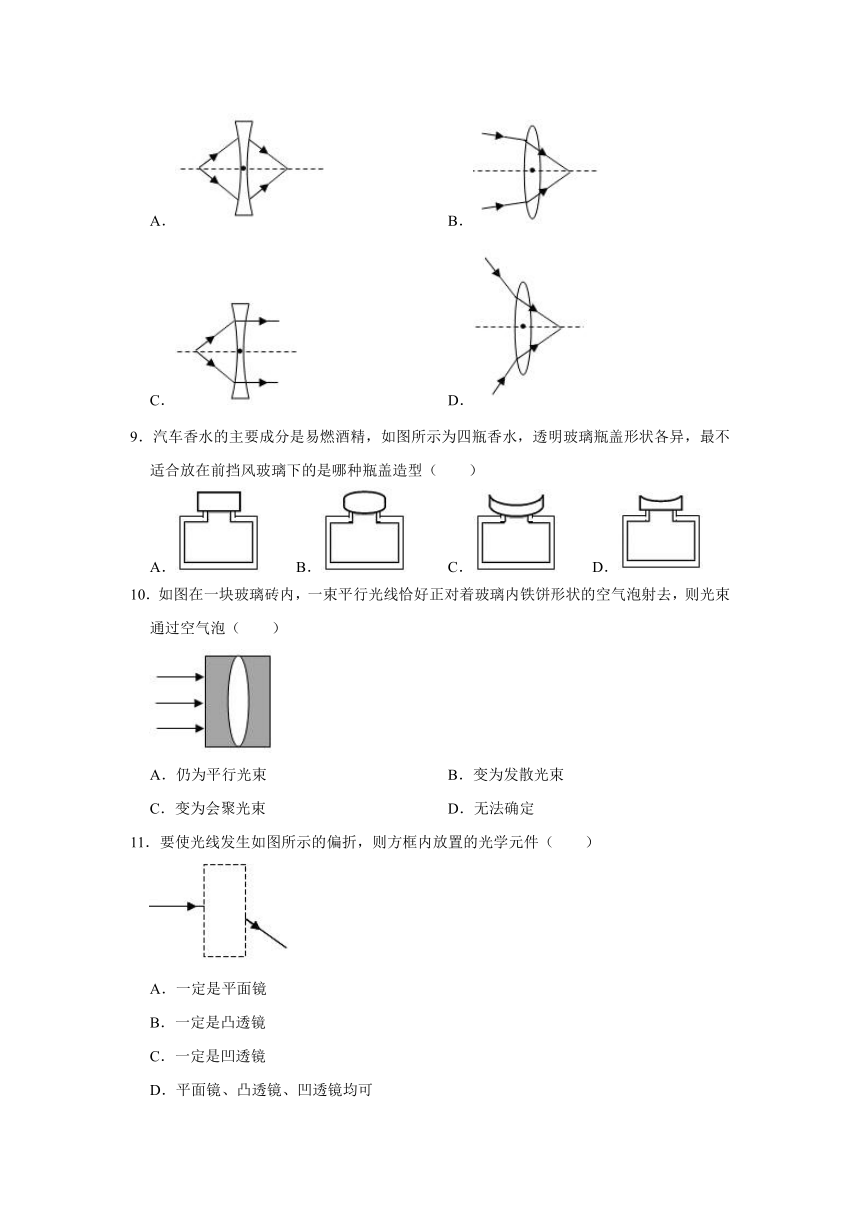

A．
B．
C．
D．
9．汽车香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最不适合放在前挡风玻璃下的是哪种瓶盖造型（　　）
A．
B．
C．
D．
10．如图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡（　　）
A．仍为平行光束
B．变为发散光束
C．变为会聚光束
D．无法确定
11．要使光线发生如图所示的偏折，则方框内放置的光学元件（　　）
A．一定是平面镜
B．一定是凸透镜
C．一定是凹透镜
D．平面镜、凸透镜、凹透镜均可

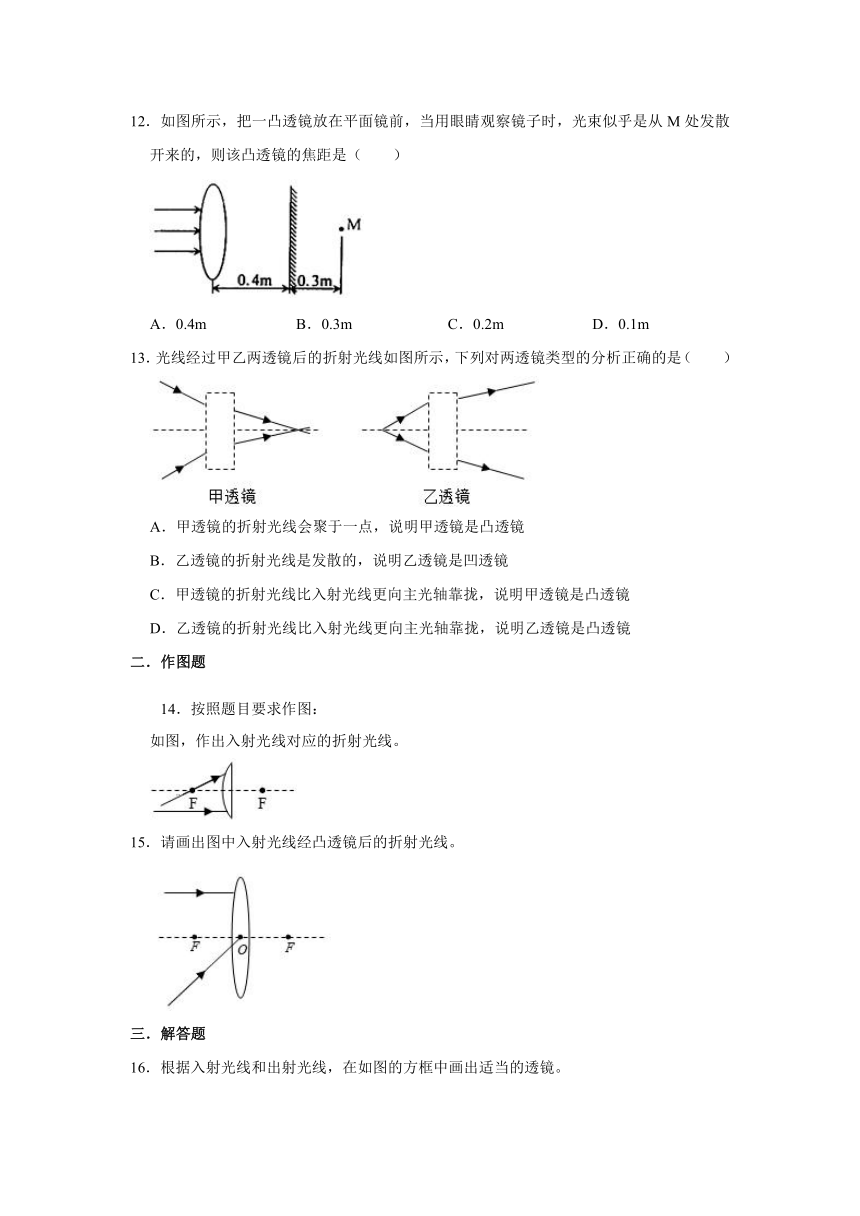

12．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是（　　）
A．0.4m
B．0.3m
C．0.2m
D．0.1m
13．光线经过甲乙两透镜后的折射光线如图所示，下列对两透镜类型的分析正确的是（　　）
A．甲透镜的折射光线会聚于一点，说明甲透镜是凸透镜
B．乙透镜的折射光线是发散的，说明乙透镜是凹透镜
C．甲透镜的折射光线比入射光线更向主光轴靠拢，说明甲透镜是凸透镜
D．乙透镜的折射光线比入射光线更向主光轴靠拢，说明乙透镜是凸透镜
二．作图题
14．按照题目要求作图：
如图，作出入射光线对应的折射光线。
15．请画出图中入射光线经凸透镜后的折射光线。
三．解答题
16．根据入射光线和出射光线，在如图的方框中画出适当的透镜。
参考答案
一．选择题
1．解：如图，中间比边缘厚的透镜是ABD，即为凸透镜；中间比边缘薄的是C，即为凹透镜。
故选：C。
2．解：玻璃体被中空（中间是空气）分成了两部分，这两部分都是中间薄、边缘厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃砖后，会变得发散，故A正确。
故选：A。
3．解：因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，根据图示可知，甲一定是对光线起了会聚作用；
而乙可能是对光线起了发散作用，也可能是形成放大的实像，因此形成甲光斑的一定是凸透镜，形成乙光斑的可能是凹透镜、也可能是凸透镜。
故选：C。
4．解：平行于主光轴的光线经凸透镜折射后会聚一点，这点为最小、最亮时是凸透镜的焦点，焦点到透镜光心的距离为该透镜的焦距，
测得光斑到凸透镜的距离为10cm，而这个非最小的光斑可能在焦点之前，也可能在焦点之后，故该凸透镜的焦距可能大于10cm，也可能小于10cm。
故选：D。
5．解：光斑到凸透镜的距离为l，若f小于l，则说明该光斑在焦点之后（如下图）；
则凸透镜从此位置远离纸的过程中，相当于凸透镜不动，纸远离凸透镜，所以光斑会一直变大。故选：B。
6．解：装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光汇聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。
故选：A。
7．解：以空气为标准，可以把它分解为两个“水凹透镜”。是中间薄，边缘厚，属于凹透镜，凹透镜对光有发散作用。因此当平行光束射到这个“空气透镜”上时，射出的光束将成为发散光束。
故选：C。
8．解：
凸透镜对光线的会聚作用是指折射光线与原来的入射光线相比，折射光线偏向了主光轴；
凹透镜对光线的发散作用是指折射光线与原来的入射光线相比，折射光线偏离了主光轴。
AC、这两幅图中均为凹透镜，凹透镜对光线起发散作用，而图中的折射光线与原来的入射光线相比更偏向了主光轴，即会聚了，故AC错误。
BD、这两幅图中均为凸透镜，凸透镜对光线起会聚作用，B图中的光线经凸透镜折射后偏向了主光轴，即会聚了；而D图中的光线经凸透镜折射后比原来偏离了主光轴，即发散了，故B正确、D错误。
故选：B。
9．解：如图所示的四瓶香水，透明玻璃瓶盖形状各异，CD瓶盖相当于凹透镜，A瓶盖相当于玻璃砖，只有B瓶的瓶盖相当于凸透镜，对光有会聚作用，最容易在阳光下引发火灾，所以最不适合放在前挡风玻璃下。
故选：B。
10．解：（1）如果不是对图片进行分析，很容易误选A，因为凸形气泡不是玻璃元件，故它不是凸透镜；
（2）玻璃砖被气泡分成两部分，这两部分都是中间薄，边缘厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃砖后，会变得发散。
故选：B。
11．解：从下面的光路图可以看出，平面镜、凸透镜、凹透镜都可使光的方向发生图中的改变。
故选：D。
12．解：
物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，根据焦距是焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距：f＝0.4m﹣0.3m＝0.1m，故D正确。
故选：D。
13．解：光线经过甲之后，折射光线推迟会聚了，故甲应为凹透镜；光通过乙透镜后折射光线会聚了，因此乙为凸透镜。
故选：D。
二．作图题
14．解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点；从焦点发出的光线经过凸透镜后会平行于主光轴，据此作出折射光线，如图所示：
15．解：平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变。如图所示：
三．解答题
16．解：根据图可得：平行光线，经凸透镜折射后在焦点会聚，根据凸透镜的特点可知，此处应填凸透镜。如图所示：
