12.1
.杠 杆 第2课时 杠杆的分类及综合应用

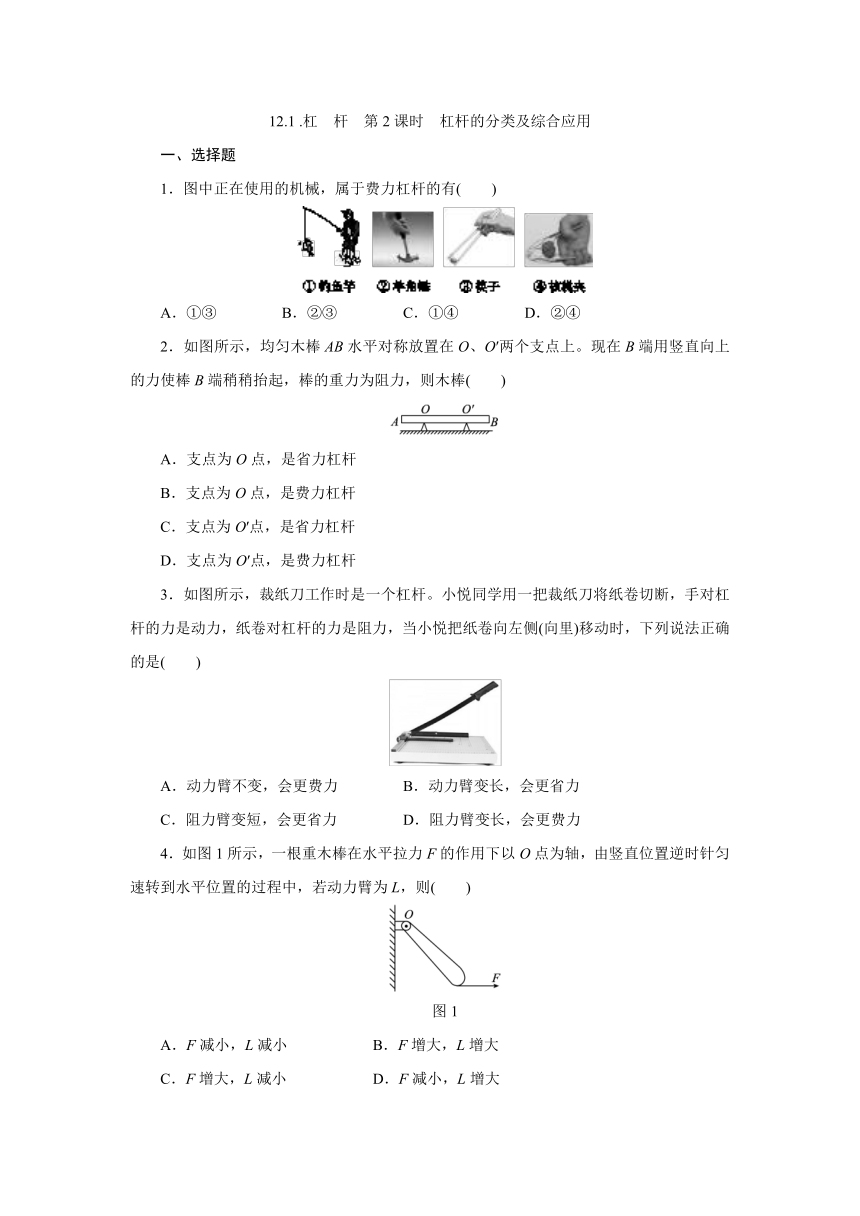

一、选择题
1．图中正在使用的机械，属于费力杠杆的有( )
A．①③
B．②③
C．①④
D．②④
2．如图所示，均匀木棒AB水平对称放置在O、O′两个支点上。现在B端用竖直向上的力使棒B端稍稍抬起，棒的重力为阻力，则木棒( )
A．支点为O点，是省力杠杆
B．支点为O点，是费力杠杆
C．支点为O′点，是省力杠杆
D．支点为O′点，是费力杠杆
3．如图所示，裁纸刀工作时是一个杠杆。小悦同学用一把裁纸刀将纸卷切断，手对杠杆的力是动力，纸卷对杠杆的力是阻力，当小悦把纸卷向左侧(向里)移动时，下列说法正确的是( )
A．动力臂不变，会更费力
B．动力臂变长，会更省力
C．阻力臂变短，会更省力
D．阻力臂变长，会更费力
4．如图1所示，一根重木棒在水平拉力F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，则( )
图1
A．F减小，L减小
B．F增大，L增大
C．F增大，L减小
D．F减小，L增大

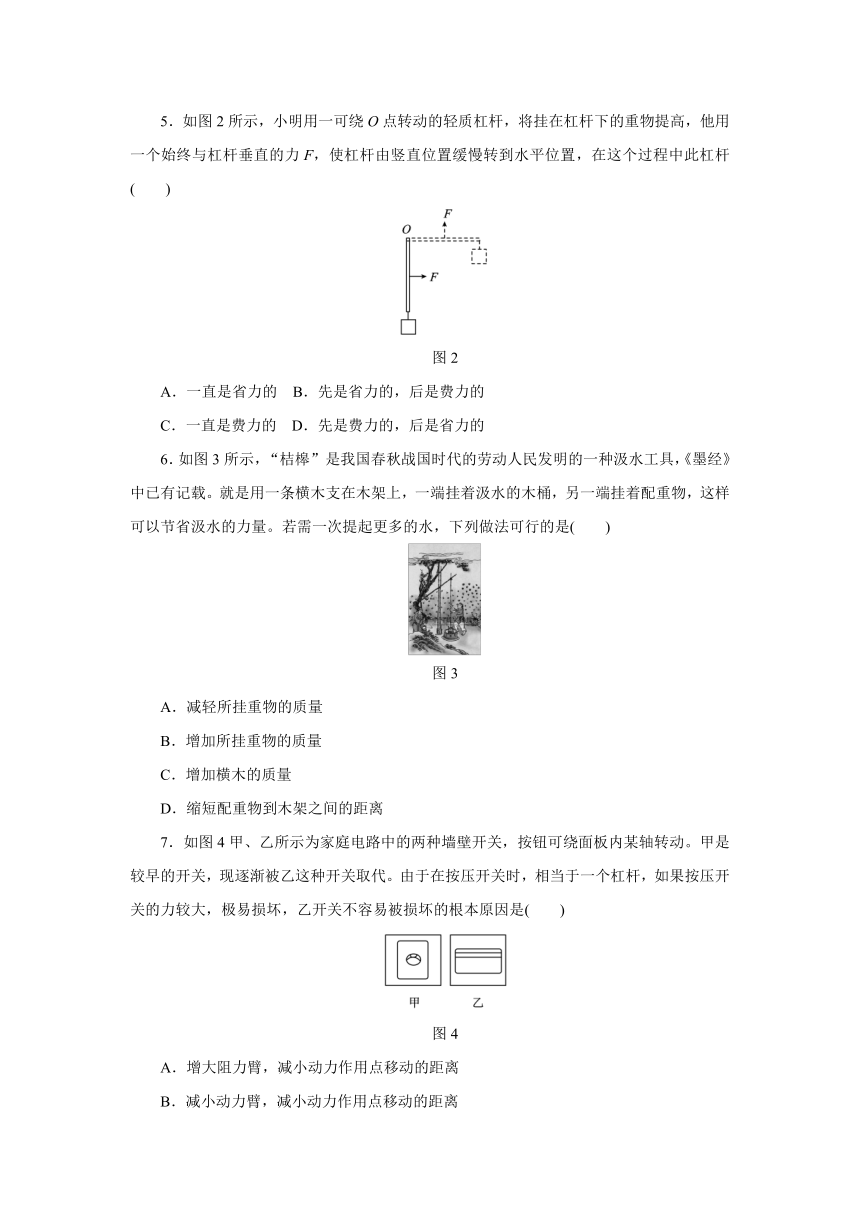

5．如图2所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高，他用一个始终与杠杆垂直的力F，使杠杆由竖直位置缓慢转到水平位置，在这个过程中此杠杆( )
图2
A．一直是省力的
B．先是省力的，后是费力的
C．一直是费力的
D．先是费力的，后是省力的
6．如图3所示，“桔槔”是我国春秋战国时代的劳动人民发明的一种汲水工具，《墨经》中已有记载。就是用一条横木支在木架上，一端挂着汲水的木桶，另一端挂着配重物，这样可以节省汲水的力量。若需一次提起更多的水，下列做法可行的是( )
图3
A．减轻所挂重物的质量
B．增加所挂重物的质量
C．增加横木的质量
D．缩短配重物到木架之间的距离
7．如图4甲、乙所示为家庭电路中的两种墙壁开关，按钮可绕面板内某轴转动。甲是较早的开关，现逐渐被乙这种开关取代。由于在按压开关时，相当于一个杠杆，如果按压开关的力较大，极易损坏，乙开关不容易被损坏的根本原因是( )
图4
A．增大阻力臂，减小动力作用点移动的距离
B．减小动力臂，减小动力作用点移动的距离
C．增大动力臂，省力
D．减小动力臂，省力

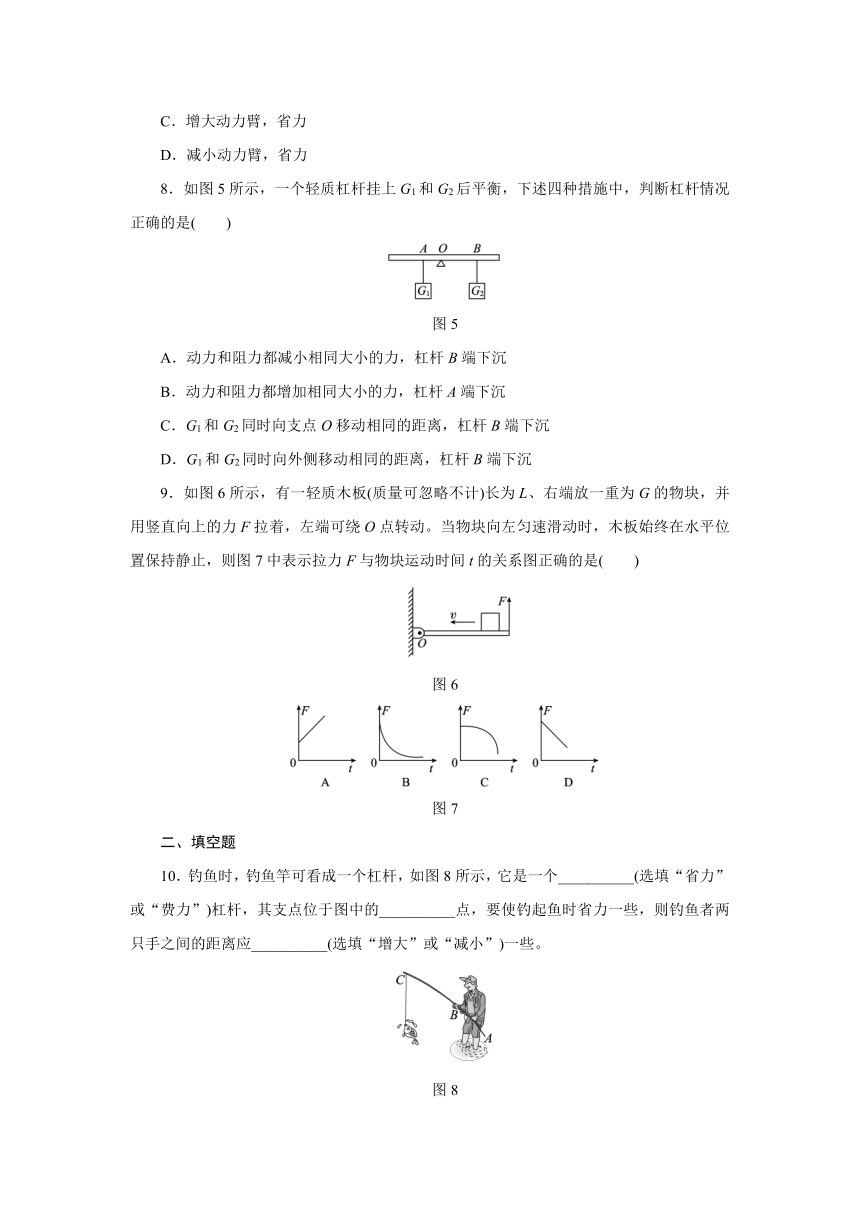

8．如图5所示，一个轻质杠杆挂上G1和G2后平衡，下述四种措施中，判断杠杆情况正确的是( )
图5
A．动力和阻力都减小相同大小的力，杠杆B端下沉
B．动力和阻力都增加相同大小的力，杠杆A端下沉
C．G1和G2同时向支点O移动相同的距离，杠杆B端下沉
D．G1和G2同时向外侧移动相同的距离，杠杆B端下沉
9．如图6所示，有一轻质木板(质量可忽略不计)长为L、右端放一重为G的物块，并用竖直向上的力F拉着，左端可绕O点转动。当物块向左匀速滑动时，木板始终在水平位置保持静止，则图7中表示拉力F与物块运动时间t的关系图正确的是( )
图6
图7
二、填空题
10．钓鱼时，钓鱼竿可看成一个杠杆，如图8所示，它是一个__________(选填“省力”或“费力”)杠杆，其支点位于图中的__________点，要使钓起鱼时省力一些，则钓鱼者两只手之间的距离应__________(选填“增大”或“减小”)一些。
图8
11．如图9甲所示是学校里面常用的一种移动指示牌，结构示意图如图乙所示，其中AB为指示牌牌面，CD和BE为支架(支架重力不计)。指示牌被风吹倒时可看成杠杆，根据图示风向，则支点是________(选填图中字母)点，若增大BE的长度，则指示牌更________(选填“容易”或“不容易”)被风吹倒。
图9
12．如图所示的杠杆(自重和摩擦不计)，O为支点，A处挂一重为100
N的物体，为保证杠杆在水平方向平衡，在中点B处沿________(选填“F”“F1”或“F2”)方向施加一个最小的力为________N。
13．如图甲所示，长2
m的粗细和密度都均匀的光滑金属杆可绕O点转动，杆上有一光滑滑环，小悦同学用竖直向上的测力计拉着滑环缓慢向右移动，使杆保持水平状态，测力计示数F与滑环离开O点的距离s的关系如图乙所示，则杆重________N；当滑环滑到图中A点时，金属杆是一个________(选填“省力”“费力”或“等臂”)杠杆。
三、作图题
14．2020·本溪
图17－K－32甲是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆。图乙是其简化示意图。图中O为支点，F2为压杠杆时作用在B点的阻力。请在图乙中画出：阻力臂L2、作用在A点时的最小动力F1及其动力臂L1。
15．在机械制造中有一个给大飞轮定重心的工序，目的是使飞轮的重心能准确位于轴心上，如图所示，一个质量M＝80
kg、半径R＝0.4
m的金属大飞轮可在竖直平面内绕轴心O(图中两虚线的交点)自由转动。用力推动一下大飞轮，飞轮转动若干周后停止，多次实验，发现飞轮边缘上的标记F总是停在图示位置。
(1)根据以上情况，可以初步确定该飞轮重心P可能在图中( )
A．轴心左侧的某一位置
B．轴心正下方的某一位置
C．轴心右侧的某一位置
(2)工人在飞轮边缘上的某点E处，焊接上质量为m＝0.4
kg的金属后，再用力推动飞轮，当观察到___________________________________________________________时，说明飞轮的重心已调整到轴心上了。
(3)调整前飞轮的重心P到轴心的距离为________m。
答案
1.A
2.A
3.C
4.C
5.B
6.B
7.C
8.C
9.D
10.费力 A 增大
11.C 容易
12.F2 200
13.40 省力
14.如图所示
15.（1）B
（2）每次推动飞轮后，飞轮边缘上的标记F可以停在任意位置
（3）2×10－3
