人教版九年级物理18.3测量小灯泡的电功率同步练习(word版 带答案)

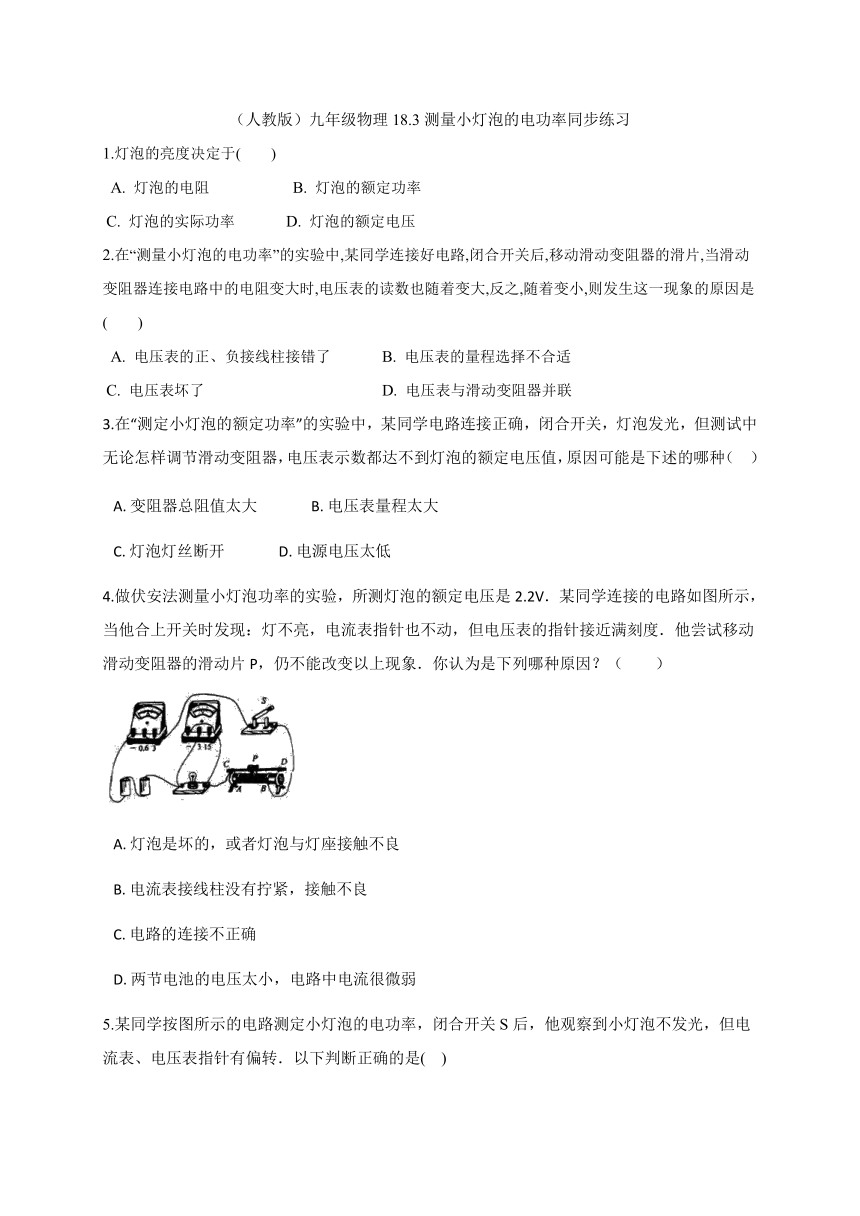

（人教版）九年级物理18.3测量小灯泡的电功率同步练习
1.灯泡的亮度决定于(　　)
A.
灯泡的电阻?????????????
??????B.
灯泡的额定功率?????????????
?C.
灯泡的实际功率?????????????D.
灯泡的额定电压?????????????
2.在“测量小灯泡的电功率”的实验中,某同学连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器连接电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是(　　)
A.
电压表的正、负接线柱接错了?????????????B.
电压表的量程选择不合适?????????????
?C.
电压表坏了?????????????
??????????????????????????????D.
电压表与滑动变阻器并联?????????????
3.在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（??
）
A.?变阻器总阻值太大???????????????B.?电压表量程太大???????????????
C.?灯泡灯丝断开???????????????D.?电源电压太低
4.做伏安法测量小灯泡功率的实验，所测灯泡的额定电压是2.2V．某同学连接的电路如图所示，当他合上开关时发现：灯不亮，电流表指针也不动，但电压表的指针接近满刻度．他尝试移动滑动变阻器的滑动片P，仍不能改变以上现象．你认为是下列哪种原因？（　　）
A.?灯泡是坏的，或者灯泡与灯座接触不良???????????????
B.?电流表接线柱没有拧紧，接触不良
C.?电路的连接不正确??????????????????????????????????????????????
D.?两节电池的电压太小，电路中电流很微弱
5.某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是(
)
A．灯泡被短路
B．灯泡的灯丝断了
C．灯泡与灯座接触不良
D．灯泡的实际功率比额定功率小得多
6.在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是()
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
7.如图所示电路，电源电压为12
V且不变，灯泡L标有“12
V　2
W”字样，当开关S断开时，灯泡L的实际功率为__W，当开关S闭合时，灯L的亮度将____(填“变亮”“变暗”或“不变”)．
8.标有“6
V　1.5
W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12
V的电源两端，每只灯泡的电阻及实际功率约为____Ω、____W.
9.图甲是测量小灯泡电功率的电路。小灯泡的额定电压为。
请根据图甲将图乙中的实物电路连接完整导线不允许交叉。
闭合开关前，将滑动变阻器的滑片移到阻值最大处。闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转。逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大。该电路故障可能是______。
排除故障后正确操作实验，测量数据如下表所示
实验次数
1
2
3
4
5
6
7
8
发光情况
明亮
亮
更明亮
较亮
较暗
微光
熄灭
熄灭
电压
电流
分析实验数据可知：
小灯泡的额定功率为______W。
、8两次实验中，灯泡熄灭的原因是______。
小灯泡在断电一段时间后的电阻可能是______填“”、“”、“”或“”。
10.如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
（1）实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数
　
，电压表示数
　　
。
（2）同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
（3）电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙所示，则此时电路电流为
　
A，可得小灯泡的额定功率为
　
_________W。分析表中数据，请写出你还能得出的一个结论：
。
实验次数
1
2
3
电压/V
3.0
3.8
4.5
电流/A
0.36
0.45
如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
11.要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V，0.5A)，电源(电压为3v)，电流表，电压表，滑动变阻器，开关，导线若干。
???
(1)请用笔画线将图a中的电路连接完整。________?
(2)要测量小灯泡的额定功率，闭合开关后，正确的操作为：________?最后利用公式求出额定功率。
(3)某次实验时电压表和电流表的示数如图b所示，则此时小灯泡的实际功率为________?W。
(4)实验要求改变小灯泡两端的电压进行多次测量，这样做是为了________?。
12.在“测量小灯泡的电功率”实验中,实验器材有:电池组(3
V不变)、电流表、电压表、小灯泡(额定电压为2.5
V)、滑动变阻器、开关、导线若干,实物电路如图甲所示。
丙
(1)请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)连接好电路闭合开关,调节滑动变阻器,发现小灯泡不亮,电压表示数始终为零,电流表示数变化明显。电路故障可能是　　　　　　　　　　　。?
(3)排除故障后进行实验,图乙是由实验数据描绘得到的小灯泡的I-U图象,则小灯泡的额定功率是　　　
W。小灯泡正常发光时,滑动变阻器接入电路的阻值是　　　
Ω。?
(4)小明和小红在实验中发现电流表损坏不能用了,于是他们找来了一个阻值为R0的定值电阻和两个开关,并设计了如图丙所示的电路用来测量小灯泡的额定功率,请你把他们的实验步骤补充完整并写出最后小灯泡额定功率的表达式。
a.同时闭合开关　　　,移动滑动变阻器的滑片直到电压表示数等于小灯泡的额定电压U额;?
b.将开关均断开,保持滑片位置不动,然后闭合开关　　　　,读出电压表示数为U,小灯泡的额定电功率P额=　　　　　　。(请用题中字母表示结果)?
答案
1-6
C
D
D
A
D
D
7.2
不变
8.20
0.8
9.
略；小灯泡短路；；实际功率太小；
10.变大
不变
略
0.42
1.596
灯的电流随两端电压增大而增大
电路图如图所示
11.略
调节滑动变阻器的滑片，使电压表的示数等于额定电压(或2.5V)，读出此时电流表的示数；0.51；测量不同电压下小灯泡的实际功率(或观察在不同电压下小灯泡的发光情况)
12.(1)略
(2)小灯泡(或电压表)短路　(3)0.625　2　(4)a.S、S1　b.S、S2
