人教版九年级物理第18章第三节测量小灯泡的电功率 含答案

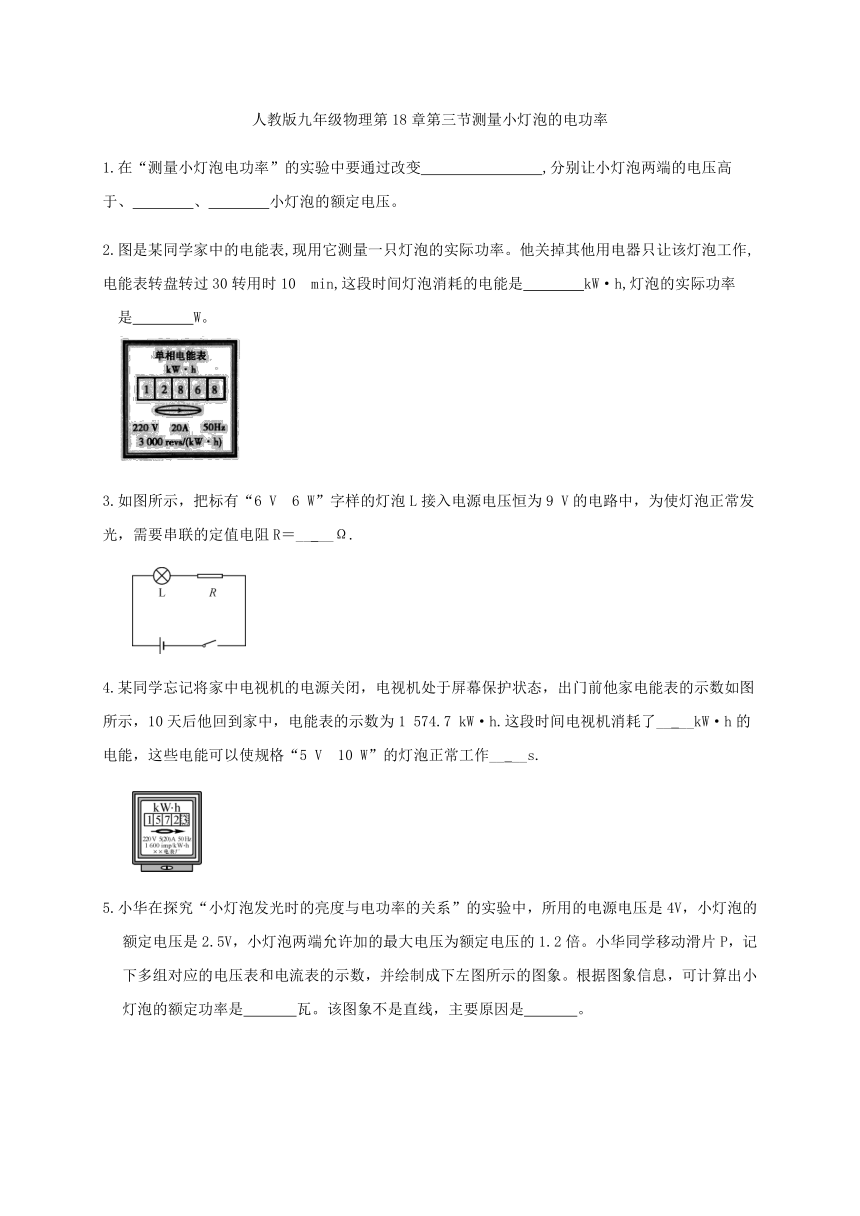

人教版九年级物理第18章第三节测量小灯泡的电功率
1.在“测量小灯泡电功率”的实验中要通过改变　　　　　　　　,分别让小灯泡两端的电压高于、　　　　、　　　　小灯泡的额定电压。
2.图是某同学家中的电能表,现用它测量一只灯泡的实际功率。他关掉其他用电器只让该灯泡工作,电能表转盘转过30转用时10?min,这段时间灯泡消耗的电能是　　　　kW·h,灯泡的实际功率
?是　　　　W。?
?
3.如图所示，把标有“6
V　6
W”字样的灯泡L接入电源电压恒为9
V的电路中，为使灯泡正常发光，需要串联的定值电阻R＝__
__Ω.
4.某同学忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前他家电能表的示数如图所示，10天后他回到家中，电能表的示数为1
574.7
kW·h.这段时间电视机消耗了__
__kW·h的电能，这些电能可以使规格“5
V　10
W”的灯泡正常工作__
__s.

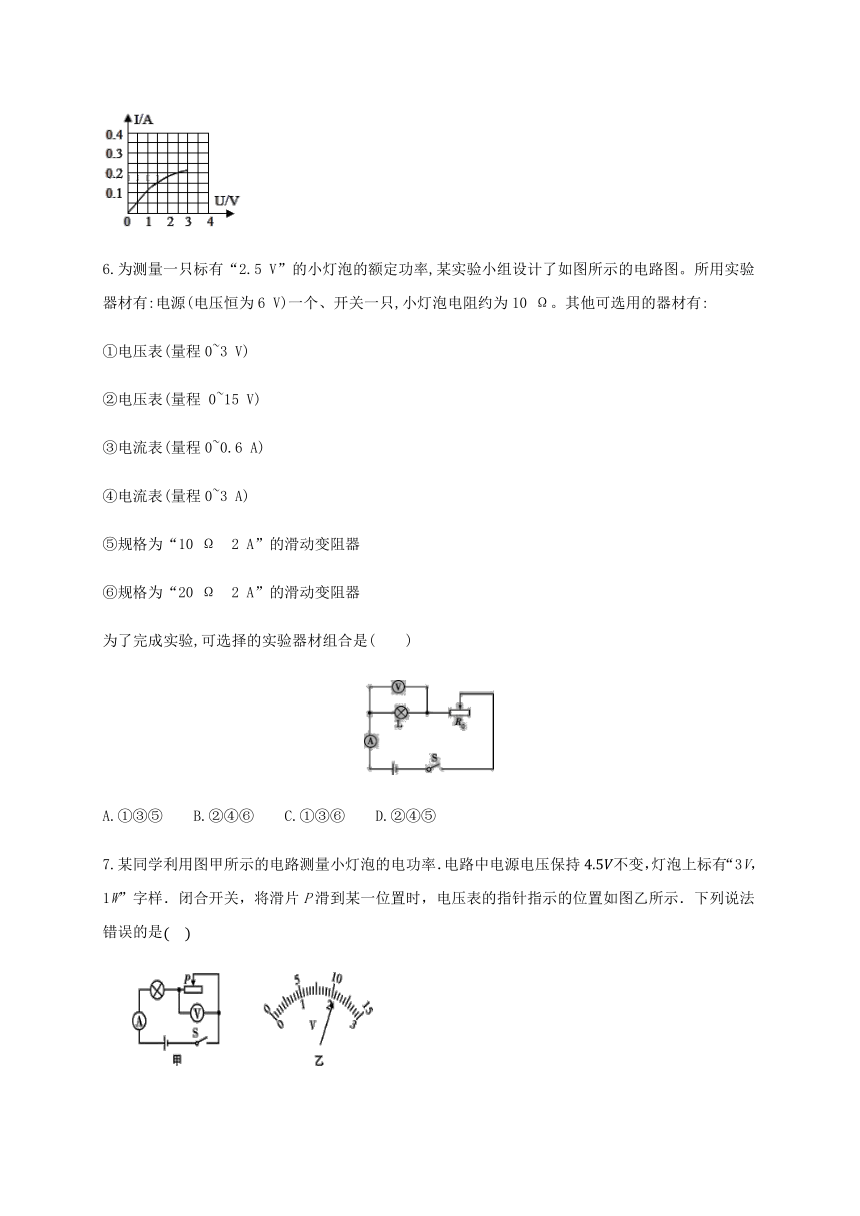

5.小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4V，小灯泡的额定电压是2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。小华同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成下左图所示的图象。根据图象信息，可计算出小灯泡的额定功率是　
　瓦。该图象不是直线，主要原因是　
　。
6.为测量一只标有“2.5
V”的小灯泡的额定功率,某实验小组设计了如图所示的电路图。所用实验器材有:电源(电压恒为6
V)一个、开关一只,小灯泡电阻约为10
Ω。其他可选用的器材有:
①电压表(量程0~3
V)
②电压表(量程
0~15
V)
③电流表(量程0~0.6
A)
④电流表(量程0~3
A)
⑤规格为“10
Ω　2
A”的滑动变阻器
⑥规格为“20
Ω　2
A”的滑动变阻器
为了完成实验,可选择的实验器材组合是(　　)
A.①③⑤
B.②④⑥
C.①③⑥
D.②④⑤

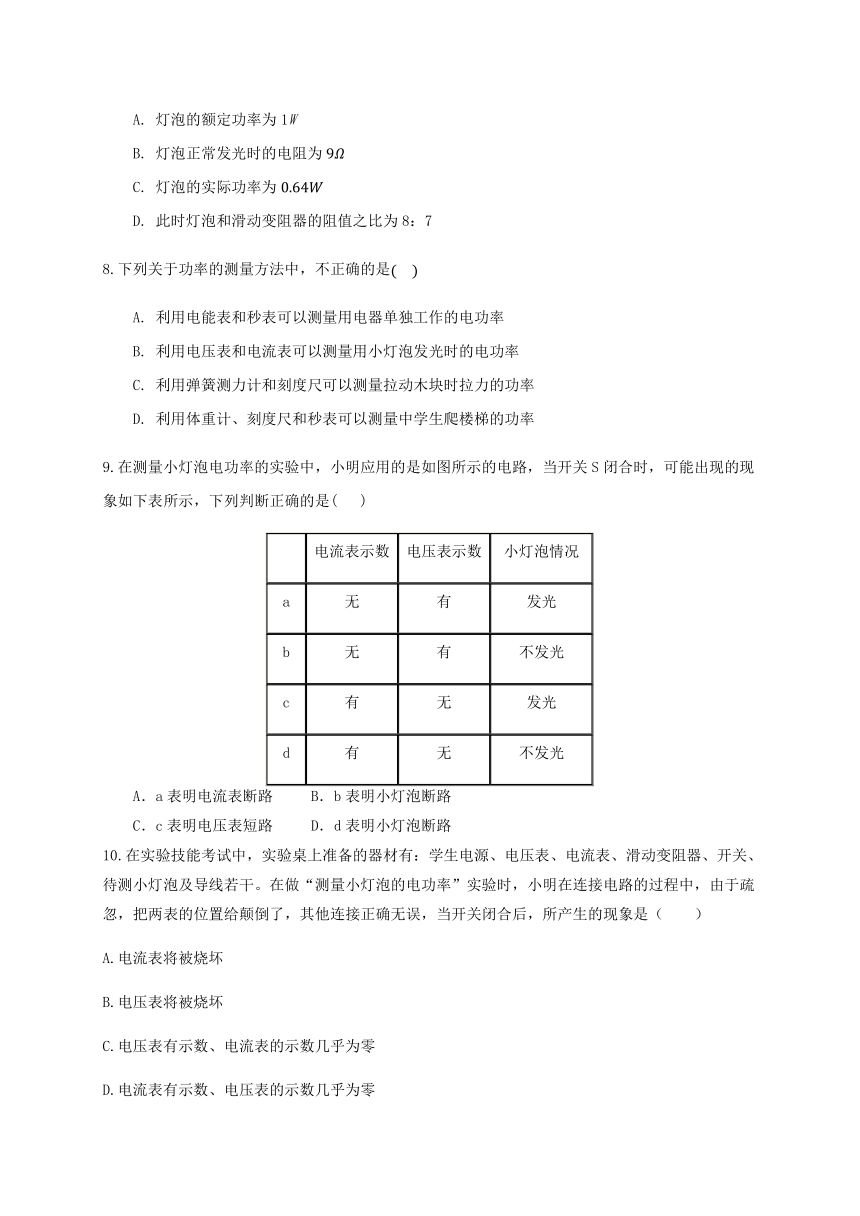

7.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是
A.
灯泡的额定功率为1W
B.
灯泡正常发光时的电阻为
C.
灯泡的实际功率为
D.
此时灯泡和滑动变阻器的阻值之比为8：7
8.下列关于功率的测量方法中，不正确的是
A.
利用电能表和秒表可以测量用电器单独工作的电功率
B.
利用电压表和电流表可以测量用小灯泡发光时的电功率
C.
利用弹簧测力计和刻度尺可以测量拉动木块时拉力的功率
D.
利用体重计、刻度尺和秒表可以测量中学生爬楼梯的功率
9.在测量小灯泡电功率的实验中，小明应用的是如图所示的电路，当开关S闭合时，可能出现的现象如下表所示，下列判断正确的是(　
)
　
电流表示数
电压表示数
小灯泡情况
a
无
有
发光
b
无
有
不发光
c
有
无
发光
d
有
无
不发光
　　A．a表明电流表断路　　
B．b表明小灯泡断路
　　C．c表明电压表短路　　
D．d表明小灯泡断路
10.在实验技能考试中，实验桌上准备的器材有：学生电源、电压表、电流表、滑动变阻器、开关、待测小灯泡及导线若干。在做“测量小灯泡的电功率”实验时，小明在连接电路的过程中，由于疏忽，把两表的位置给颠倒了，其他连接正确无误，当开关闭合后，所产生的现象是（　　）
A.电流表将被烧坏
B.电压表将被烧坏
C.电压表有示数、电流表的示数几乎为零
D.电流表有示数、电压表的示数几乎为零
11.在“测量小灯泡的电功率”
实验中，
某同学连接好电路，
闭合开关后，
移动滑动变阻器的滑片，
当滑动变阻器接入电路中的电阻变大时，电压表的示数也随着变大，
反之，
随着变小，则发生这一现象的原因是（　　
）
A
．
电压表的正、
负接线柱接反了
B
．
电压表的量程选择不合适
C
．
电压表坏了
D
．
电压表与滑动变阻器并联
12.实验室购买了一批规格为“2.5
V
0.8
W”的小灯泡，某同学在利用其中一只小灯泡做测量电功率的实验时，得到了如下一组数据．
(1)分析这组数据，你认为该小灯泡是否合格：________?，理由是：________?．
(2)假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了：________?，理由是：________?．用这只小灯泡做实验时，容易出现的故障是________?．
13.某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表（3V、15V双量程）、电流表（0.6A、3A双量程）、滑动变阻器、电源、开关、导线等，如图所示．
（1）请你在实物图中把电压表连入电路．
（2）开关闭合前，滑动变阻器的滑片应移到________端，这样做能对电路起________作用，在实验过程中滑动变阻器的另一个作用是________．
（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是________．
14.小华做测量灯泡电功率的实验，所用小灯泡额定电压为2.5V．如图甲所示，用笔画线代替导线，将实验电路连接完整．
（1）当电压表的读数为
V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为
A，小灯泡的额定功率为
W．
（2）实验时闭合开关，两表均有示数，然后将灯泡从灯座中取走，电流表
示数，电压表
示数．
15.小红用如图甲所示的电路测定小灯泡的额定功率，小灯泡的额定电压为2．5V，灯丝的电阻约为6Ω。除小灯泡外，实验室提供的器材有：电压为6V的电源，电流表(0-0.6A
0~3A)，电压表(0-3V
0-15V)，滑动变阻器Rl
(20Ω
1.5A)，滑动变阻器R2
(5Ω
1A)，开关一个，导线若干。
实验中，小红经过分析，电流表选用了(0-0.6A
)量程。
①为保证实验的顺利进行，提高实验的准确性，电压表量程应该选
，滑动变阻器应该选
·
②请按照小红设计的电路图，帮助她用铅笔画线代替导线，把图乙图中实物连接图补充完整。
③闭合开关前，滑动变阻器的滑片应移到
端(选填“左”或“右”)；实验中，由于某种原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是
。
答案
1.滑动变阻器滑片的位置；等于；低于
2.0.01
60
3.
3
4.
2.4
8.64×105
5.0.5；灯丝电阻随温度升高而增大
6--11
C
C
C
B
C
D
12.不合格?；在额定电压下，灯的实际功率（或大于）额定功率；；短了；电压一定时，由可知电功率越大；小灯泡容易烧毁
13.（1）解：
（2）右；保护；改变电路电流
（3）灯泡断路
14.见图．
2.5
0.26
0.65
没有　有
15.①0~3V
20Ω
1.5A
②如图③右
灯泡L短路
