4.1 电荷与电流—浙教版八年级科学上册讲义（机构）（含答案）

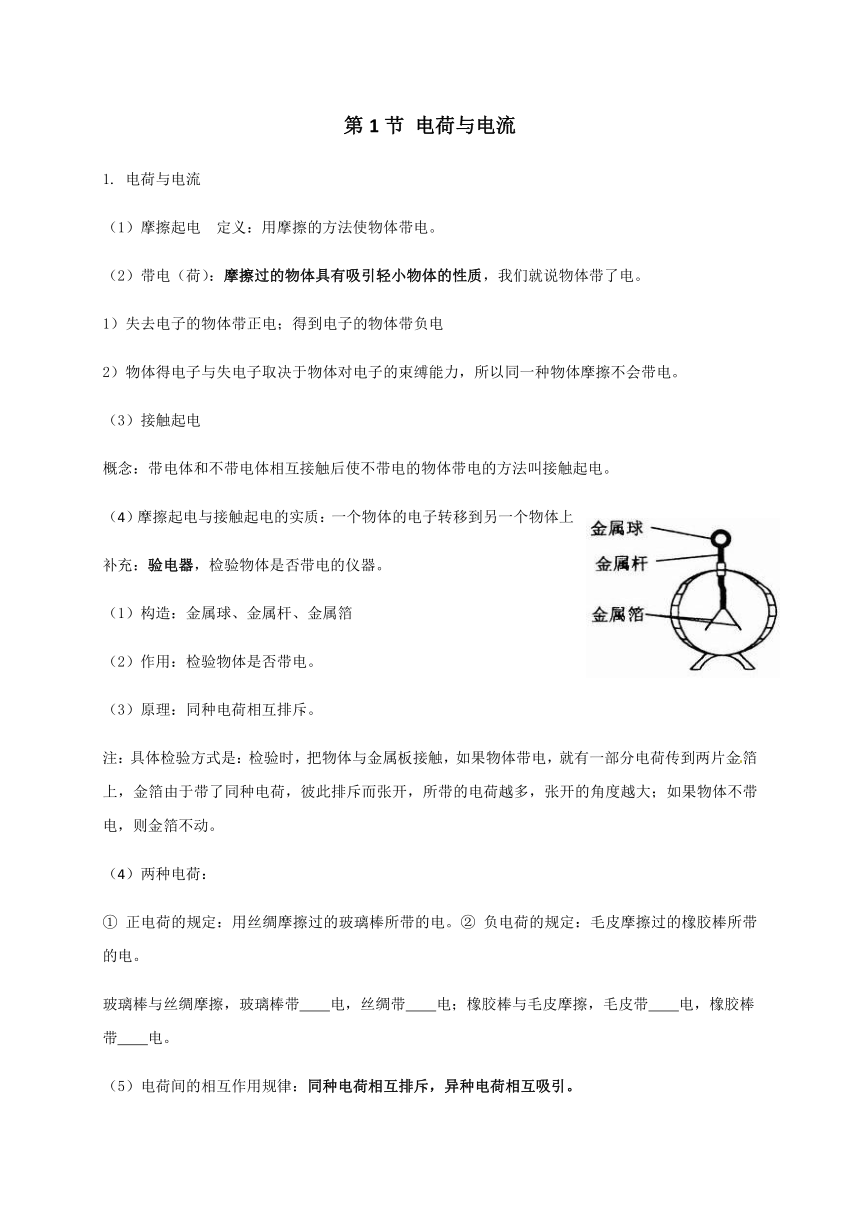

第1节 电荷与电流
1. 电荷与电流
（1）摩擦起电 定义：用摩擦的方法使物体带电。
（2）带电（荷）：摩擦过的物体具有吸引轻小物体的性质，我们就说物体带了电。
1）失去电子的物体带正电；得到电子的物体带负电
2）物体得电子与失电子取决于物体对电子的束缚能力，所以同一种物体摩擦不会带电。
（3）接触起电
概念：带电体和不带电体相互接触后使不带电的物体带电的方法叫接触起电。
4259580166370（4）摩擦起电与接触起电的实质：一个物体的电子转移到另一个物体上
补充：验电器，检验物体是否带电的仪器。
（1）构造：金属球、金属杆、金属箔
（2）作用：检验物体是否带电。
（3）原理：同种电荷相互排斥。
注：具体检验方式是：检验时，把物体与金属板接触，如果物体带电，就有一部分电荷传到两片金箔上，金箔由于带了同种电荷，彼此排斥而张开，所带的电荷越多，张开的角度越大；如果物体不带电，则金箔不动。
（4）两种电荷：
① 正电荷的规定：用丝绸摩擦过的玻璃棒所带的电。② 负电荷的规定：毛皮摩擦过的橡胶棒所带的电。
玻璃棒与丝绸摩擦，玻璃棒带 电，丝绸带 电；橡胶棒与毛皮摩擦，毛皮带 电，橡胶棒带 电。
（5）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
注：吸引有两种情况，一种是带异种电荷，另一种是一个带电一个不带电
例1、关于摩擦起电，下列说法正确的是（ ）
A. 只要是物体间有摩擦，就一定会发生电子的转移，并使物体带上静电
B. 摩擦起电时，获得质子的物体带正电，失去质子的物体带负电
C. 冬天脱毛衣时，有时会听到“噼、啪”的响声，这是由静电引起的
D. 橡胶棒与毛皮摩擦时，橡胶棒会带正电，毛皮会带上等量的负电
例2、如图所示，泡沫小球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是(　　)
332359071755A．乙带负电、丙带正电
B．乙带正电、丙带正电
C．乙带负电、丙带负电或不带电
D．乙带正电、丙带负电或不带电
例3.用线悬挂着A、B、C、D、E、F六个轻质小球，它们之间作用情况如图所示，则肯定带电的．小球是_________，肯定不带电的小球是_________，不能确定是否带电的小球是_________．
例4.用丝线吊起三个轻质小球，其中任何两个靠近都互相吸引，则它们可能是( )
A.两个带正电，一个不带电 B．两个带正电，一个带负电
C．两个带负电，一个不带电 D.两个带异种电荷，一个不带电

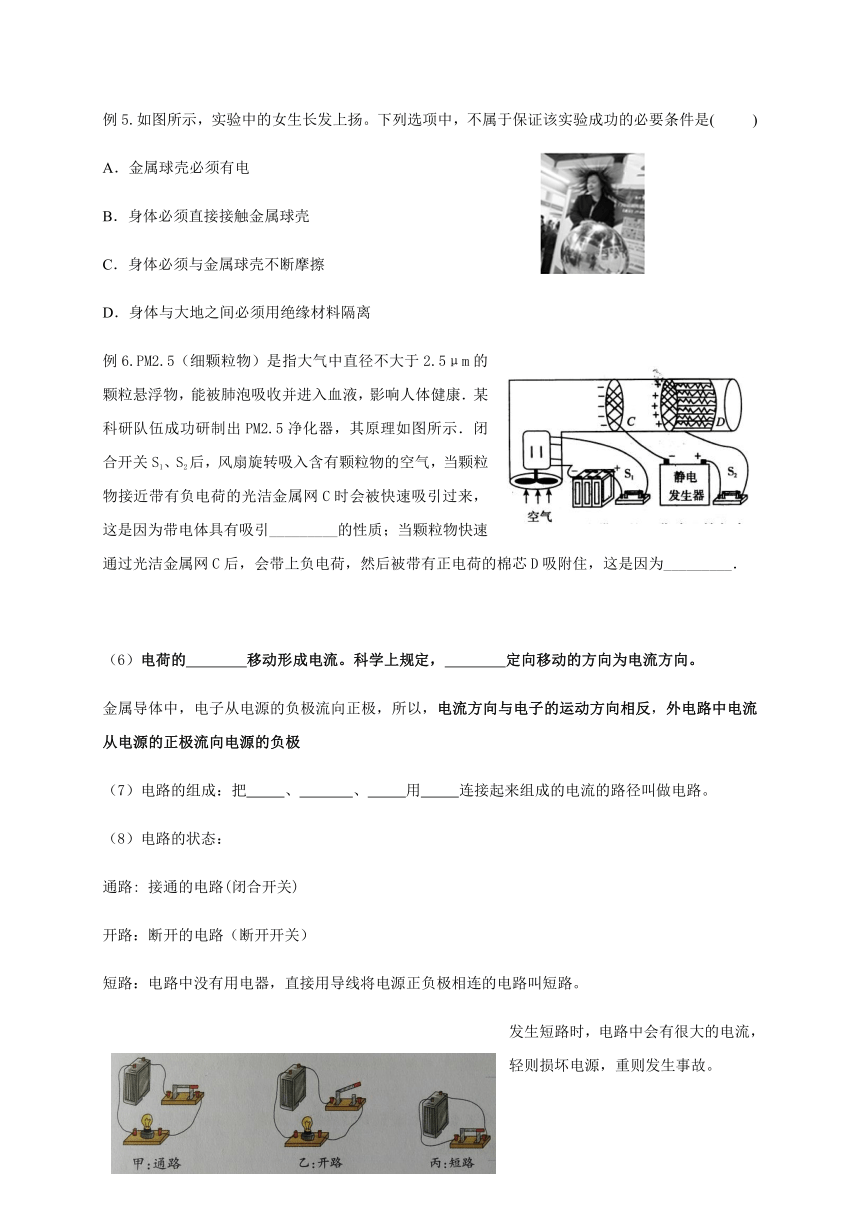

例5.如图所示，实验中的女生长发上扬。下列选项中，不属于保证该实验成功的必要条件是(　 　)
385127515875A．金属球壳必须有电
B．身体必须直接接触金属球壳
C．身体必须与金属球壳不断摩擦
D．身体与大地之间必须用绝缘材料隔离
3507105198120例6.PM2.5（细颗粒物）是指大气中直径不大于2.5μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康．某科研队伍成功研制出PM2.5净化器，其原理如图所示．闭合开关S1、S2后，风扇旋转吸入含有颗粒物的空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引_________的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为_________．
（6）电荷的 移动形成电流。科学上规定， 定向移动的方向为电流方向。
金属导体中，电子从电源的负极流向正极，所以，电流方向与电子的运动方向相反，外电路中电流从电源的正极流向电源的负极
（7）电路的组成：把 、 、 用 连接起来组成的电流的路径叫做电路。
（8）电路的状态：
通路: 接通的电路(闭合开关)
开路：断开的电路（断开开关）
短路：电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
79375346710发生短路时，电路中会有很大的电流，轻则损坏电源，重则发生事故。

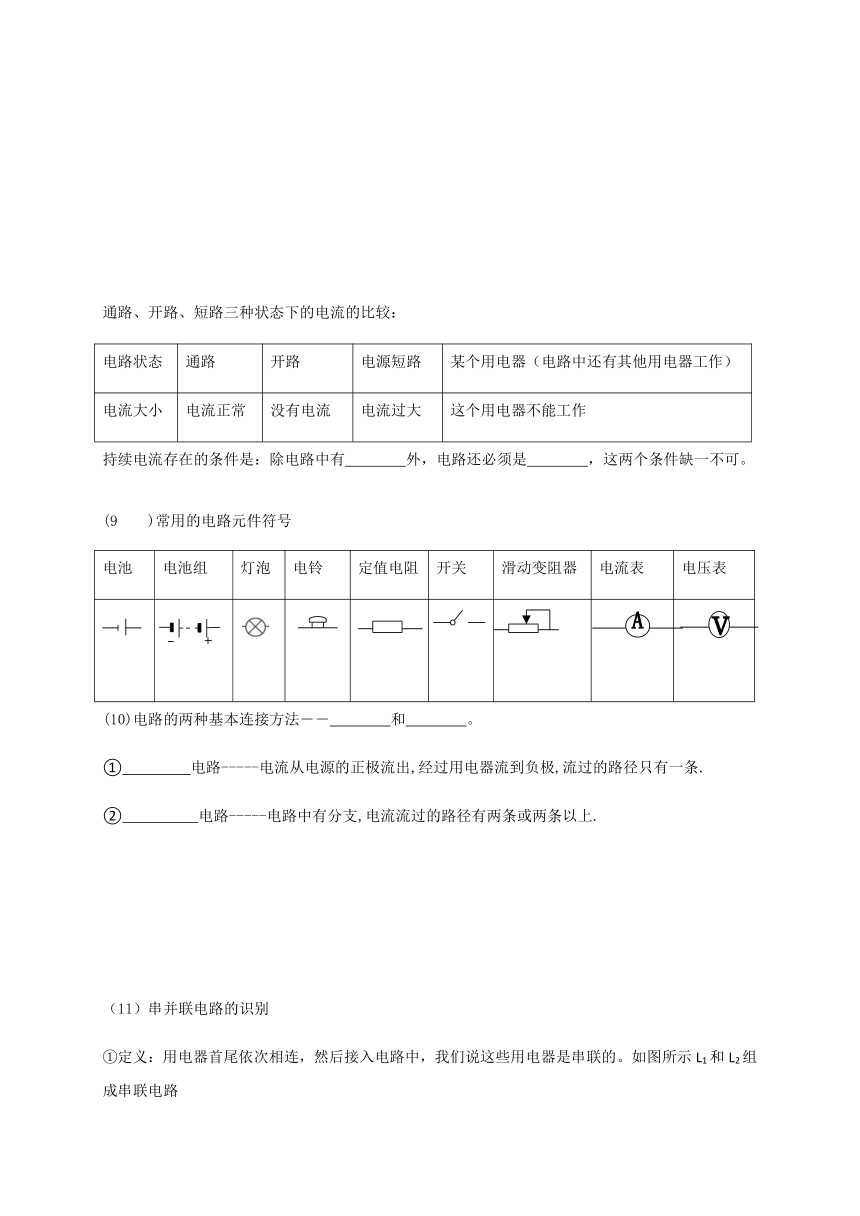

通路、开路、短路三种状态下的电流的比较：
电路状态
通路
开路
电源短路
某个用电器（电路中还有其他用电器工作）
电流大小
电流正常
没有电流
电流过大
这个用电器不能工作
持续电流存在的条件是：除电路中有 外，电路还必须是 ，这两个条件缺一不可。
(9)常用的电路元件符号
电池
电池组
灯泡
电铃
定值电阻
开关
滑动变阻器
电流表
电压表
0168910
-29210168910
17145157480
45720148590
1270189230
-2730590805
-6540590170
-58420130810V
V

-11430104140V
V

(10)电路的两种基本连接方法―― 和 。
① 电路-----电流从电源的正极流出,经过用电器流到负极,流过的路径只有一条.
② 电路-----电路中有分支,电流流过的路径有两条或两条以上.
（11）串并联电路的识别?
①定义：用电器首尾依次相连，然后接入电路中，我们说这些用电器是串联的。如图所示L1和L2组成串联电路
②特点
电流只有一条路径，无干路、支路之分
电流依次通过每一个用电器，各用电器的工作互相影响，一个用电器因断路停止工作时，所有用电器都不能工作
开关与用电器是串联的，一只开关控制所有用电器
③装饰店铺、居室、圣诞树的小彩灯，用电器和控制它的开关都是串联
（12）并联电路
①定义：用电器的两端分别连在一起，然后接到电路中，我们说这些用电器是并联的。如图所示，L1和L2组成并联电路
②特点
电流有两条或两条以上的路径，有干路和支路之分
干路电流在“节点”处分成两条或多条支路电流，每一支路都与电源形成一条通路，各支路用电器的工作互不影响。当某一支路断路时，其他支路仍可为通路
干路上的开关控制整个电路的用电器，支路上的开关只控制本支路上的用电器
串联电路和并联电路最大的不同点是：串联电路各用电器之间相互影响，电路没有分支；并联电路各用电器之间互不影响，电路中有分支。
③家庭中的电视、电冰箱等用电器之间，路灯，红绿灯，教室的电灯、电扇，用电器和它的指示灯都是并联。
例1、关于电流的形成，下列说法正确的是(　　)
A．电荷移动就可以形成电流
B．只有正电荷的定向移动才能形成电流
C．负电荷的定向移动也可以形成电流
D．电流不能是正、负电荷同时定向移动形成的
例2、如图所示的电路图中，两灯串联的正确电路是(　　)

A　　　 B　　　 　C　　　 D
例3、如图所示的电路中：

(1)此电路连接方式是 。
(2)图中开关S1用来控制灯泡 ，开关S2用来控制灯泡 ，开关S用来控制灯泡 。
48006006203950例4、下图是小明设计的简易起重机的电路．下列操作中，电动机能工作的是( )
A.只闭合S2
B．只闭合S1、S2
C．只闭合S3
D．只闭合S1、S3
例5、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则( )

A.L1不能发光，L2能发光 B.L1能发光，L2不能发光
C．L1、L2都能发光 D．L1、L2都不能发光


例6、在下图所示电路中，当S闭合后，L1和L2均不亮，某同学用一根导线检查电路的故障，他将导线先连在a、b两点时发现L2亮，L1不亮，当连在b、c两点时发现两灯均不亮，由此可以判断( )

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
例7、如图所示的电路中，下列说法不正确的是( )

A．断开S1、S3，闭合S2，电路是通路 B．断开S3、S2，闭合S1，电路是通路
C．断开S1、S2，闭合S3，电路是通路 D．断开S1，闭合S3、S2，电路是短路
参考答案：
例1.C 例2.D 例3.BCD AF E 例4.D 例5.C
例6.轻小物体 异种电荷相互吸引
例1.C 例2.C 例3.（1）并联（2）L1 L2 L1和L2 例4.D
例5.B 例6.A 例7.C
