天津市2011-2020年高考试卷分类汇编之13—
力学实验
（1）游标卡尺和螺旋测微器
1.2011年理综天津卷
9．（2）用螺旋测微器测量某金属丝直径的结果如图所示。该金属丝的
直径是 mm。
【解析】注意副尺一定要有估读。读数为1.5+20.6×0.01mm=1.706mm。
因为各人情况不同，估读不一定一致，本题读数1.704—1.708都算正确。
（2）测定物体的加速度
2.2016年天津卷9.（2）某同学利用图示装置研究小车的匀变速直线运动
①实验中必要的措施是
A.细线必须与长木板平行
B.先接通电源再释放小车
C.小车的质量远大于钩码的质量
D.平衡小车与长木板间的摩擦力
②他实验时将打点计时器接到频率为50HZ的交流电源上，得到一条纸带，打出的部分计数点如图所示（每相邻两个计数点间还有4个点，图中未画出）；s1=3.59cm；s2=4.41cm；s3=5.19cm；s4=5.97cm；s5=6.78cm；s6=7.64cm；
则小车的加速度a= m/s2（要求充分利用测量数据），打点计时器在打B点时小车的速度vB= m/s；（结果均保留两位有效数字）
【答案】①AB ②0.80 0.40
【解析】①实验时，细线必须与长木板平行，以减小实验的误差，选项A正确；实验时要先接通电源再释放小车，选项B正确；此实验中，没有必要使小车的质量远大于钩码的质量，选项C错误；此实验中不需要平衡小车与木板间的摩擦力，选项D错误；故选AB。
②两点间的时间间隔T=1s,由逐差法可得
打点计时器在打B点时小车的速度.

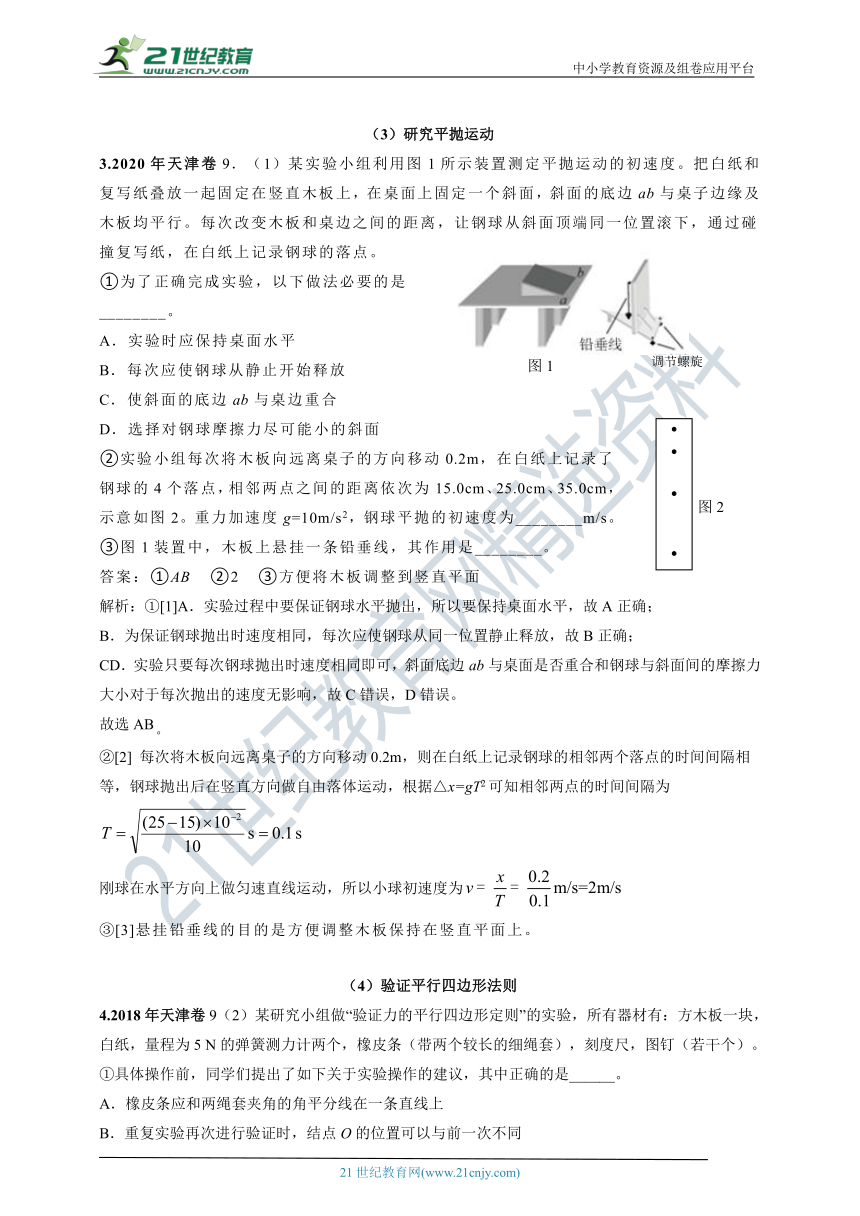

（3）研究平抛运动
3.2020年天津卷9．（1）某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A．实验时应保持桌面水平
B．每次应使钢球从静止开始释放
C．使斜面的底边ab与桌边重合
D．选择对钢球摩擦力尽可能小的斜面
②实验小组每次将木板向远离桌子的方向移动0.2m，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为15.0cm、25.0cm、35.0cm，示意如图2。重力加速度g=10m/s2，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。
答案：①AB ②2 ③方便将木板调整到竖直平面
解析：①[1]A．实验过程中要保证钢球水平抛出，所以要保持桌面水平，故A正确；
B．为保证钢球抛出时速度相同，每次应使钢球从同一位置静止释放，故B正确；
CD．实验只要每次钢球抛出时速度相同即可，斜面底边ab与桌面是否重合和钢球与斜面间的摩擦力大小对于每次抛出的速度无影响，故C错误，D错误。
故选AB
②[2] 每次将木板向远离桌子的方向移动0.2m，则在白纸上记录钢球的相邻两个落点的时间间隔相等，钢球抛出后在竖直方向做自由落体运动，根据△x=gT2可知相邻两点的时间间隔为
刚球在水平方向上做匀速直线运动，所以小球初速度为
③[3]悬挂铅垂线的目的是方便调整木板保持在竖直平面上。
（4）验证平行四边形法则
4.2018年天津卷9（2）某研究小组做“验证力的平行四边形定则”的实验，所有器材有：方木板一块，白纸，量程为5 N的弹簧测力计两个，橡皮条（带两个较长的细绳套），刻度尺，图钉（若干个）。
①具体操作前，同学们提出了如下关于实验操作的建议，其中正确的是______。
A．橡皮条应和两绳套夹角的角平分线在一条直线上
B．重复实验再次进行验证时，结点O的位置可以与前一次不同
C．使用测力计时，施力方向应沿测力计轴线；读数时视线应正对测力计刻度
D．用两个测力计互成角度拉橡皮条时的拉力必须都小于只用一个测力计时的拉力
②该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O，力的标度、分力和合力的大小及表示力的作用线的点，如下图所示。其中对于提高实验精度最有利的是_____。
答案：①BC ②B
解析：①为了使实验结果更具有普遍性，在实验过程中不应让橡皮条的
拉力方向具有特殊的角度或位置，A错误；只要每一次实验时用一个力和用两个力拉橡皮条的效果相同，即O点位置相同，不需要每次实验的O点位置都相同，B正确；使用测力计时，施力方向应沿测力计轴线，读数时，视线应正对弹簧测力计的刻度，C正确；合力可以大于任一个分力，也可以等于分力，还可以小于任一个分力，D错误。
②AD实验中选取的力的标度过大，导致画力时线段太短，不利于提高实验精度；B图和C图选用的标度相同，但C中力太小，不利于作平行四边形，故B符合题意。
（5）验证机械能守恒定律
5.2017年天津卷9.（2）如图所示，打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置验证机械能守恒定律。
①对于该实验，下列操作中对减小实验误差有利的是______________。
A．重物选用质量和密度较大的金属锤
B．两限位孔在同一竖直面内上下对正
C．精确测量出重物的质量
D．用手托稳重物，接通电源后，撒手释放重物
②某实验小组利用上述装置将打点计时器接到50 Hz的交流电源上，按正确操作得到了一条完整的纸带，由于纸带较长，图中有部分未画出，如图所示。纸带上各点是打点计时器打出的计时点，其中O点为纸带上打出的第一个点。重物下落高度应从纸带上计时点间的距离直接测出，利用下列测量值能完成验证机械能守恒定律的选项有____________。
A．OA、AD和EG的长度
B．OC、BC和CD的长度
C．BD、CF和EG的长度
C．AC、BD和EG的长度
【答案】①AB； ②BC。
【解析】①重物选用质量和密度较大的金属锤，减小空气阻力，以减小误差，故A正确；两限位孔在同一竖直面内上下对正，减小纸带和打点计时器之间的阻力，以减小误差，故B正确；验证机械能守恒定律的原理是：，重物质量可以消去，无需精确测量出重物的质量，故C错误；用手拉稳纸带，而不是托住重物，接通电源后，撒手释放纸带，故D错误。
②由EG的长度长度可求出打F点的速度v2，打O点的速度v1=0，但求不出OF之间的距离h，故A错误；由BC和CD的长度长度可求出打C点的速度v2，打O点的速度v1=0，有OC之间的距离h，可以来验证机械能守恒定律，故B正确；由BD和EG的长度可分别求出打C点的速度v1和打F点的速度v2，有CF之间的距离h，可以来验证机械能守恒定律，故C正确；AC、BD和EG的长度可分别求出BCF三点的速度，但BC、CF、BF之间的距离都无法求出，无法验证机械能守恒定律，故D错误。
（6）探究动能定理
6. 2014年理综天津卷9．（2）某同学把附有滑轮的长木板平放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力与小车动能变化的关系．此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等．组装的实验装置如图所示．
①若要完成该实验，必需的实验器材还有哪些_________________________________________．
②实验开始时，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行．他这样做的目的是下列的哪个_________（填字母代号）．
A．避免小车在运动过程中发生抖动
B．可使打点计时器在纸带上打出的点迹清晰
C．可以保证小车最终能够实现匀速直线运动
D．可在平衡摩擦力后使细绳拉力等于小车受的合力
③平衡摩擦力后，当他用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上点数较少，难以选到合适的点计算小车速度．在保证所挂钩码数目不变的条件下，请你利用本实验的器材提出一个解决办法：?___________________________．
④他将钩码重力做的功当作细绳拉力做的功，经多次实验发现拉力做功总是要比小车动能增量大一些．这一情况可能是下列哪些原因造成的______________（填字母代号）．
A．在接通电源的同时释放了小车
B．小车释放时离打点计时器太近
C．阻力未完全被小车重力沿木板方向的分力平衡掉
D．钩码做匀加速运动，钩码重力大于细绳拉力
【答案】①刻度尺、天平（包括砝码），②D，③可在小车上加适量的砝码（或钩码），④C D
【解析】①本实验要测量钩码重力当拉力，测量小车的质量，所以需要天平，另外纸带长度测量需要刻度尺；
②使牵引小车的细绳与木板平行，目的是消除摩擦带来的误差，即平衡摩擦力后，使细绳的拉力等于小车的合力，所以选择D
③要减小小车的加速度，在拉力一定的情况下，根据牛顿第二定律，可以增加车的质量。
④钩码重力做功转化为钩码动能，小车动能在没有完全平衡摩擦的情况下，还会增加摩擦生热。所以当重力做功大于小车动能增量时，可能是因为摩擦；也可能是因为没有满足钩码重力远小于车这个条件，所以选CD。
（7）探究加速度与物体质量、物体受力的关系
7. 2013年天津卷
9．（2）某实验小组利用图示的装置探究加速度与力、质量的关系。
①下列做法正确的是________（填字母代号）
A．调节滑轮的高度，使牵引木块的细绳与长木板保持平行
B．在调节木板倾斜度平衡木块受到的滑动摩擦力时，将装有砝码的砝码桶通过定滑轮拴木块上
C．实验时，先放开木块再接通打点计时器的电源
D．通过增减木块上的砝码改变质量时，不需要重新调节木板倾斜度
②为使砝码桶及桶内砝码的总重力在数值上近似等于木块运动时受到的拉力，应满足的条件是砝码桶及桶内砝码的总质量 木块和木块上砝码的总质量（填“远大于”、“远小于”或“近似等于”）
③甲、乙两同学在同一实验室，各取一套图示的装置放在水平桌面上，木块上均不放砝码，在没有平衡摩擦力的情况下，研究加速度a与拉力F的关系，分别得到图中甲、乙两条直线。设甲、乙用的木块质量分别为m甲、m乙，甲、乙用的木块与木板间的动摩擦因数分别为μ甲，μ乙，由图可知，m甲 m乙，
μ甲 μ乙。（填“大于”、“小于”或“等于”）
（2）【答案】① AD ② 远小于 ③ 小于，大于
【解析】本题主要考查“验证牛顿第二定律”的实验。
① 选择AD。 B选项错误，在调节木板倾斜度平衡木块受到的滑动摩擦力时，不应悬挂“重物”； C选项错误，打点计时器要“早来晚走”即实验开始时先接通打点计时器的电源待其平稳工作后再释放木块，而当实验结束时应先控制木块停下再停止打点计时器。
② 按照教材上的理论，若以砝码桶及砝码作为小木块的外力，则有 a=mg/ M ，而实际实验过程中砝码桶及砝码也与小木块一起做匀加速运动，即
对砝码桶及砝码有mg﹣T = ma，对小木块有T = Ma.
综上有：小物块的实际的加速度为 a= mg /(M+m) < mg/M ，只有当m< ③ 当没有平衡摩擦力时有：T﹣f =ma，故a=T/m﹣μg ，即图线斜率为1 /m ，纵轴截距的大小为μg 。观察图线可知m甲小于m乙，μ甲大于μ乙
（8）利用单摆测量重力加速度
8. 2012年理综天津卷9.（2）
（2）某同学用实验的方法探究影响单摆周期的因素。
①他组装单摆时，在摆线上端的悬点处，用一块开有狭缝的橡皮夹牢摆线，再用铁架台的铁夹将橡皮夹紧，如图所示。这样做的目的是 （填字母代号）。
A．保证摆动过程中摆长不变
B．可使周期测量得更加准确
C．需要改变摆长时便于调节
D．保证摆球在同一竖直平面内摆动
②他组装好单摆后在摆球自然悬垂的情况下，用毫米刻度尺从悬点量到摆球的最低端的长度L=0.9990m，再用游标卡尺测量摆球直径，结果如图所示，则摆球的直径为 mm，单摆摆长为 m。
③下列振动图像真实地描述了对摆长约为1m的单摆进行周期测量的四种操作过程，图中横坐标原点表示计时开始，A、B、C均为30次全振动图像，已知sin5°=0.087，sin15°=0.026，
这四种操作过程合乎实验要求且误差最小的是 （填字母代号）
答案：①A C ②0.9930 ③ A
解析：①用一块开有狭缝的橡皮夹牢摆线，增加了线与悬挂处的摩擦，保证摆长不变；改变摆长时用力拉不会将摆线拉断，方便调节摆长。
②用10分度游标卡尺主尺读数为12mm，游标尺读数为0，则摆球的直径为12mm+0×0.1mm=12.0mm。
单摆摆长为m
③单摆的振动在摆角小于5度才能看作简谐振动，在测量周期时计时起点应该选择在平衡位置（速度大误差小）。
根据摆角估算振幅m=8.6cm，选项A、 B振幅合理。
m=25cm， 选项C 、D振幅不合理错误。
选项A中振动图像的计时起点在平衡位置是合理的，选项B中振动图像的计时起点在正的最大位置是不合理的。
9.2015年理综天津卷9、（2）某同学利用单摆测量重力加速度
①为了使测量误差尽量小，下列说法正确的是__________
A组装单摆须选用密度和直径都较小的摆球
B组装单摆须选用轻且不易伸长的细线
C实验时须使摆球在同一竖直面内摆动
D摆长一定的情况下，摆的振幅尽量大
②如图所示，在物理支架的竖直立柱上固定有摆长约为1m的单摆，实验时，由于仅有量程为20cm、精度为1mm的钢板刻度尺，于是他先使摆球自然下垂，在竖直立柱上与摆球最下端处于同一水平面的位置做一标记点，测出单摆的周期T1；然后保持悬点位置不变，设法将摆长缩短一些，再次使摆球自然下垂，用同样方法在竖直立柱上做另一标记点，并测出单摆周期T2；最后用钢板刻度尺量出竖直立柱上两标记点之间的距离ΔL，用上述测量结果，写出重力加速度的表达式g=____________
答案：①BC； ②
解析：①为了减小空气阻力的误差选用密度大，体积小的小球，A错。如果振幅过大（摆角大于10°时，小球的运动不在是简谐运动，所以误差较大，D错误。要求小球在运动过程中摆长不变，须使摆球在同一竖直面内摆动，而不能是圆锥摆故选BC。
②同理得两式相减可得
