2020年秋季人教版九年级物理18.4焦耳定律同步测试(word版 带答案)

18.4
焦耳定律
1．下列用电器主要利用电流热效应工作的是
(　
　)
A．电饭煲
B．电视机　
C．洗衣机　
D．油烟机
2．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上，闭合开关后，在相同的时间内虚线框里的电阻丝产生的总热量最多的是(　
　)
3．下列例子中，是防止电热危害的是
(　
　)
A．供取暖用的电褥
B．高空飞行员所穿衣服里的电热保温装置
C．收录机、电视机的机壳上开有许多小孔
D．孵化家禽的电热孵卵器
4．(邵阳中考)将规格都是“220
V　180
W”的一台电冰箱、一台电脑和一张电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是(　
　)
(　
　)
A．电冰箱产生的热量最多
B．电脑产生的热量最多
C．电热毯产生的热量最多
D．三者产生的热量一样多
5．用如图的装置“探究影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1(　
　)
A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少

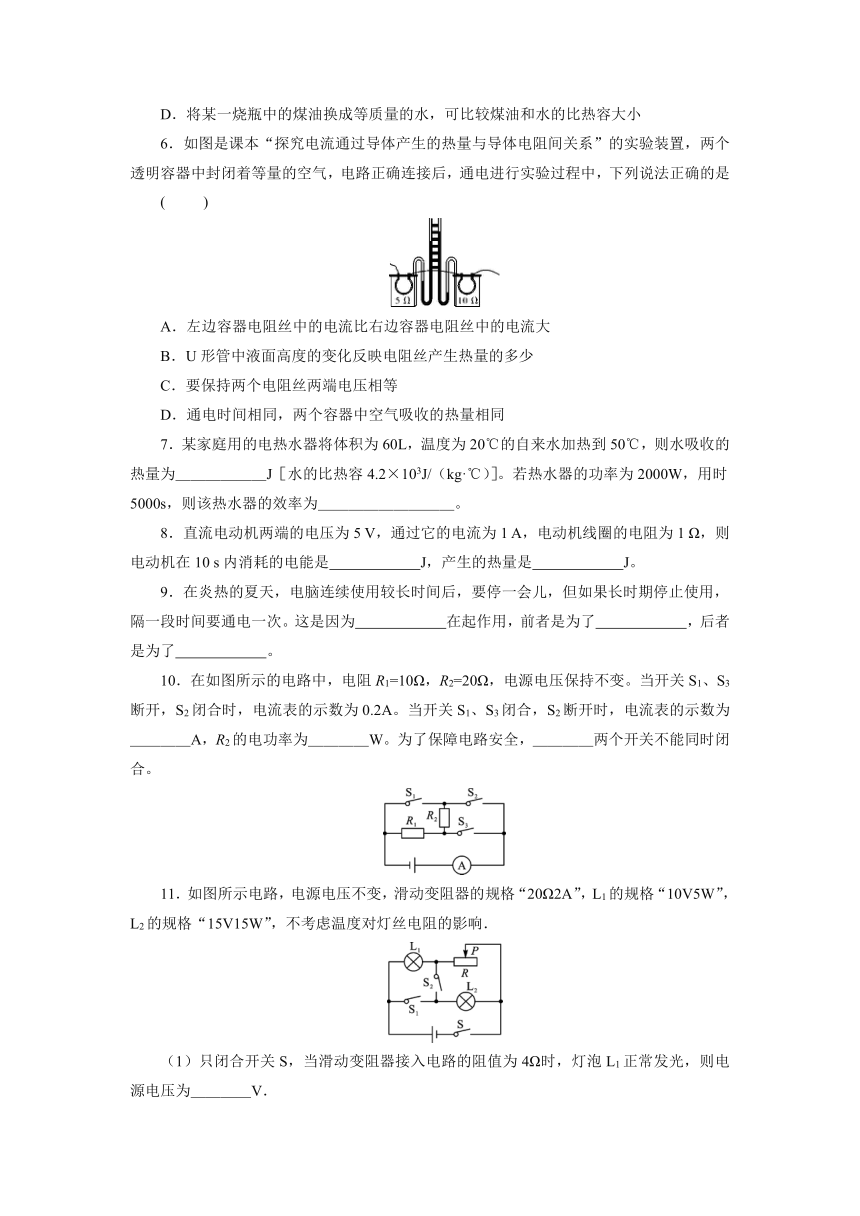

D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
6．如图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是
(　
　)
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
7．某家庭用的电热水器将体积为60L，温度为20℃的自来水加热到50℃，则水吸收的热量为＿＿＿＿＿＿J［水的比热容4.2×103J/（kg·℃）］。若热水器的功率为2000W，用时5000s，则该热水器的效率为＿＿＿＿＿＿＿＿＿。
8．直流电动机两端的电压为5
V，通过它的电流为1
A，电动机线圈的电阻为1
Ω，则电动机在10
s内消耗的电能是
J，产生的热量是
J。
9．在炎热的夏天，电脑连续使用较长时间后，要停一会儿，但如果长时期停止使用，隔一段时间要通电一次。这是因为
在起作用，前者是为了
，后者是为了
。
10．在如图所示的电路中，电阻R1=10Ω，R2=20Ω，电源电压保持不变。当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。当开关S1、S3闭合，S2断开时，电流表的示数为＿＿＿＿A，R2的电功率为＿＿＿＿W。为了保障电路安全，＿＿＿＿两个开关不能同时闭合。
11．如图所示电路，电源电压不变，滑动变阻器的规格“20Ω2A”，L1的规格“10V5W”，L2的规格“15V15W”，不考虑温度对灯丝电阻的影响．
（1）只闭合开关S，当滑动变阻器接入电路的阻值为4Ω时，灯泡L1正常发光，则电源电压为＿＿＿＿V．
（2）闭合开关S、S1、S2，滑动变阻器滑片置于中点，通电1min整个电路产生的热量是＿＿＿＿＿J．
12．小明家买了一台电烤箱，有低、中，高三个档位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．（已知：R1=48.4Ω，R2=96.8Ω，且电源电压保持不变）
（1）当开关S1置于b端、S2断开时，电路的连接方式是＿＿＿联．
（2）当开关S1置于b端、S2闭合时，此电路消耗的电功率是＿＿＿＿W．
（3）电烤箱在高档位正常工作100s消耗的电能是＿＿＿＿＿J．
13．两个电阻A和B，在一定温度下，电流与其两端电压的关系如图所示，A电阻为＿＿＿Ω，将它们并联后接在2.5V的电源上，通过它们的总电流为＿＿＿A，这时A电阻在1s内所产生的热量是＿＿＿＿J．
14．如图所示，家庭电路中的同一个插排上连接了多个大功率用电器．用电器所接电压是＿＿＿V，用电器间的连接方式是＿＿＿；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的＿＿＿效应而引发火灾．
15．两个发热电阻R1∶R2=1∶4，当它们串联在电路中时，R1、R2两端的电压之比U1∶U2=_______；已知：R1=10Ω，那它们并联在4V电路中，两个电阻在100s内产生的热量是_________J。
16．探究“电流通过导体时产生的热量与什么因素有关”的实验
如图甲和乙所示，两透明容器中密封着等质量的空气，两容器中的电阻丝串联起来连接到电源两端，通电一定时向后，比较两个U形管中液面高度差的变化。
（1）在图甲中，通过两电热丝的电流_____________；该实验是探究电流通过导体产生的热量与导体的_____________关系。
（2）在图乙中，是探究电流通过导体产生的热量与通过导体的_____________关系。
（3）在该实验中，我们是通过观察U型管中液面的_____________来比较各容器中电热丝产生热量的多少的。
（4）英国物用学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的_____________成正比，跟_____________成正比这个规律叫做焦耳定律，其表达式为_____________。
17．小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：
热风温度
50﹣75°C
额定功率
热风时：990W
冷风时：110W
额定电压
220V
质量
0.5kg
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风30min产生的热量是多少？
18．洗碗机是自动清洗、筷、盘、碟等餐具的机器。某型号家用洗碗机工作程序为：首先给水箱水，当水注满时停止注水并自动加热，水温上升到50°C即停止加热，洗涤程序启动，水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水系启动，将水箱中的废水排出，水的比热容为4.2×103J/（kg·°C），设水箱中水的初温为20°C，加热时产生的热量全部被水吸收。
（1）图甲为等效的加热电路图，R为发热电阻，其中位于水箱上部的两个导电块A、B组成一个开关。此开关除了具有注满水自动加热功能（一般的水是导体）外，还具有当加热过程中意外排水或排水阀没有关好时，________的功能。
（2）图乙为该洗碗机某次正常工作时的P﹣t图像。求发热电阻的阻值多大？不计水的电阻。
（3）某家庭每天洗碗2次，若人工洗碗一次用水20kg，则改用该洗碗机洗碗，该家庭一年（按300天）可节水多少千克？
参考答案
1．A
2．D
3.C
4.C
5.C
6.B
7.7.56×106
75.6%
8.50
10
9.
电热
散热
驱潮
10.0.9
18
S1和S2
11.（1）12（2）1440
12.（1）串（2）1000（3）1.5×105
13.51.5
1.25
14.220
并联
热
15.1∶4
200
16.（1）相等电阻（2）电流（3）高度差（4）电阻通电时间Q=I2Rt
17.（1）0.5A
（2）55Ω
（3）450J
18.（1）自动停止加热（2）60.5Ω（3）7200kg
