2020年秋季人教版九年级物理19.1家庭电路同步测试(word版 带答案)

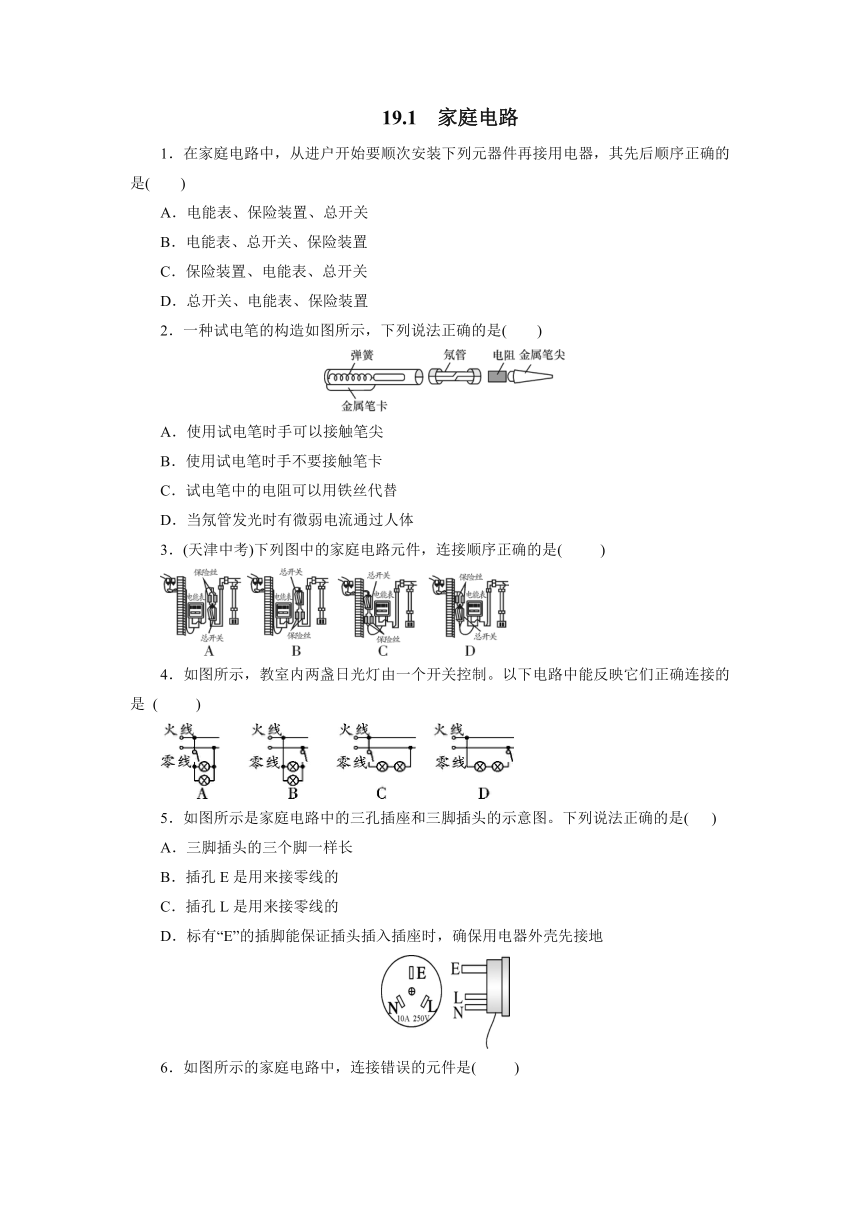

19.1
家庭电路
1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是(
)
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
2．一种试电笔的构造如图所示，下列说法正确的是(
)
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
3．(天津中考)下列图中的家庭电路元件，连接顺序正确的是(　
　)
4．如图所示，教室内两盏日光灯由一个开关控制。以下电路中能反映它们正确连接的是
(　
　)
5．如图所示是家庭电路中的三孔插座和三脚插头的示意图。下列说法正确的是(
　)
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插头插入插座时，确保用电器外壳先接地

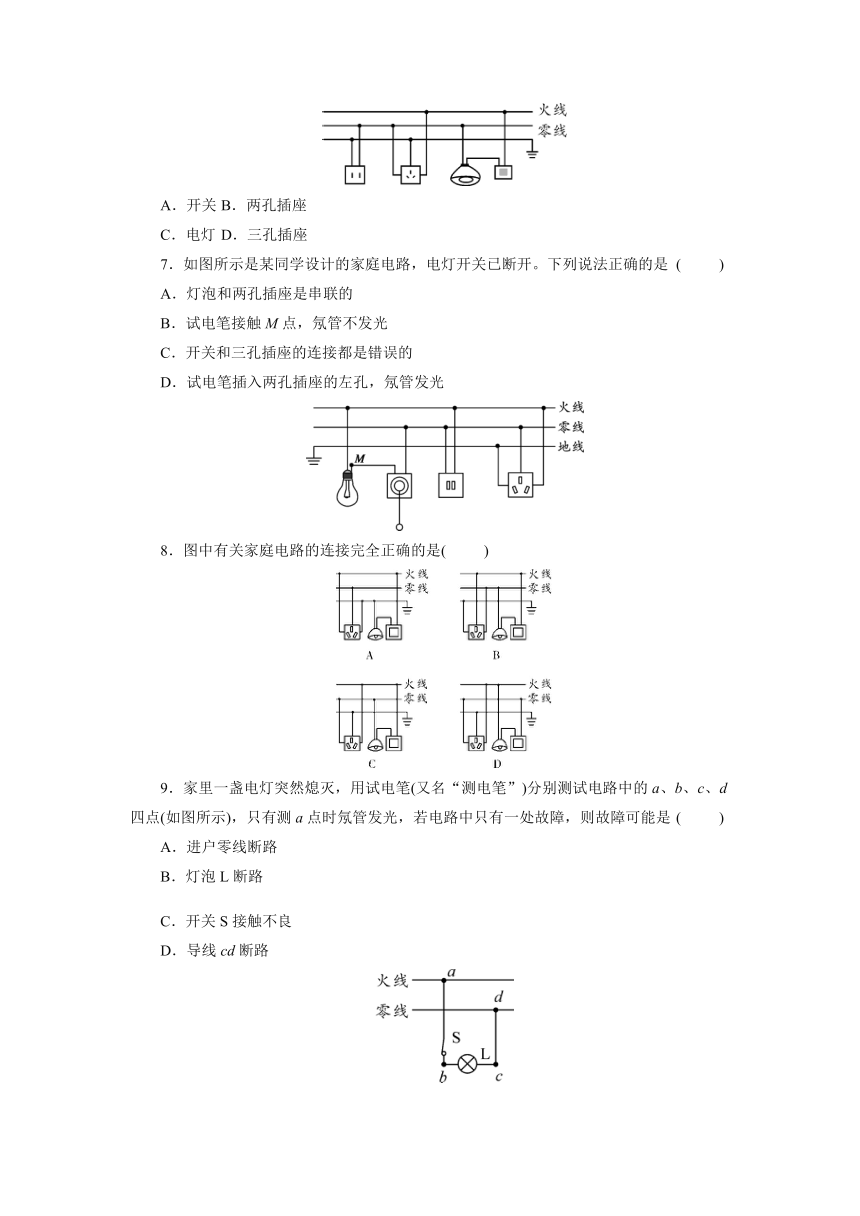

6．如图所示的家庭电路中，连接错误的元件是(　
　)
A．开关
B．两孔插座
C．电灯
D．三孔插座
7．如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是
(　
　)
A．灯泡和两孔插座是串联的
B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的
D．试电笔插入两孔插座的左孔，氖管发光
8．图中有关家庭电路的连接完全正确的是(　
　)
9．家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是
(　
　)
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
10．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一个开关S与电阻R组成，闭合开关S就能模拟漏电情形，图中试验电路的连接符合要求的是(
)
11．如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是(
)
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
12．家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连．
13．测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿．
14．家庭电路中通常安装有电能表、空气开关和漏电保护器．如果站在地上的人不小心接触了火线，电流经过人体流入大地，____会迅速切断电路，对人身起到保护作用；当家庭电路中电流过大时，____会自动断开，切断电路．
15．如图所示的照明电路中，闭合开关S，电灯发光，此时某人拿试电笔测试B点，试电笔使用方法正确，该人体电阻约为3
600欧，试电笔的氖管____(填“会”或“不会”)发光，此时通过人体的电流是____安．
16．请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
17．如图所示，①请将图中的“光控开关”“声控开关”和灯泡正确连入电路完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．
　
18．电工师傅常用一只额定电压为220
V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况．如图所示，当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：
(1)L0不亮，说明该支路____．
(2)L0正常发光，说明该支路____．
(3)L0发光呈暗红色，说明该支路____．
参考答案
1．B　
2．D
3.B
4.A
5.D
6.B
7.C
8.C
9.C
10.C
11.D
12.并联
大地
13.甲
火线
14．漏电保护器
空气开关
15．不会
0
16.
17.
18．
(1)断路
(2)
短路
(3)正常
