九年级物理18.3测量小灯泡的电功率同步练习（人教版） 含答案 (1)

九年级物理18.3测量小灯泡的电功率同步练习（人教版）

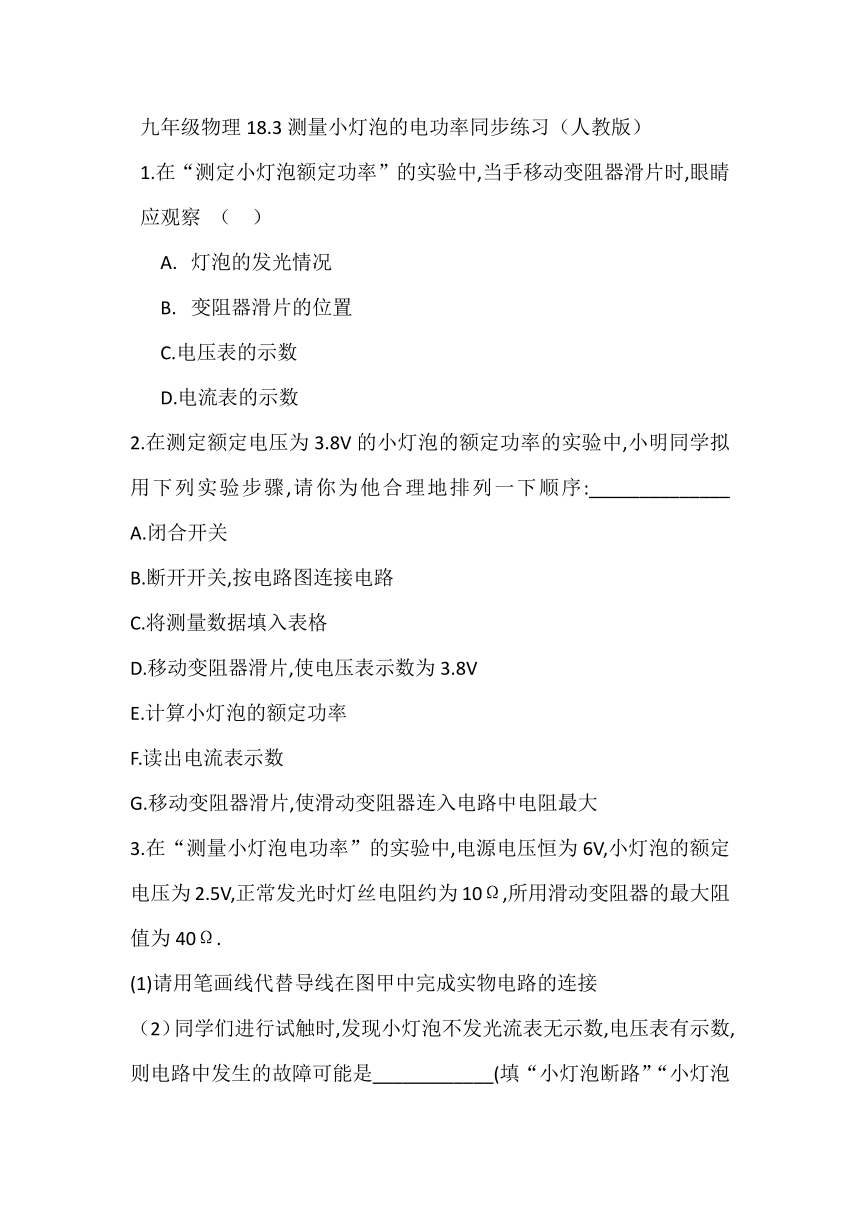

1.在“测定小灯泡额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察
（
）
灯泡的发光情况
变阻器滑片的位置
C.电压表的示数
D.电流表的示数
2.在测定额定电压为3.8V的小灯泡的额定功率的实验中,小明同学拟用下列实验步骤,请你为他合理地排列一下顺序:______________
A.闭合开关
B.断开开关,按电路图连接电路
C.将测量数据填入表格
D.移动变阻器滑片,使电压表示数为3.8V
E.计算小灯泡的额定功率
F.读出电流表示数
G.移动变阻器滑片,使滑动变阻器连入电路中电阻最大
3.在“测量小灯泡电功率”的实验中,电源电压恒为6V,小灯泡的额定电压为2.5V,正常发光时灯丝电阻约为10Ω,所用滑动变阻器的最大阻值为40Ω.
(1)请用笔画线代替导线在图甲中完成实物电路的连接
（2）同学们进行试触时,发现小灯泡不发光流表无示数,电压表有示数,则电路中发生的故障可能是____________(填“小灯泡断路”“小灯泡短路”或“滑动变阻器处断路”

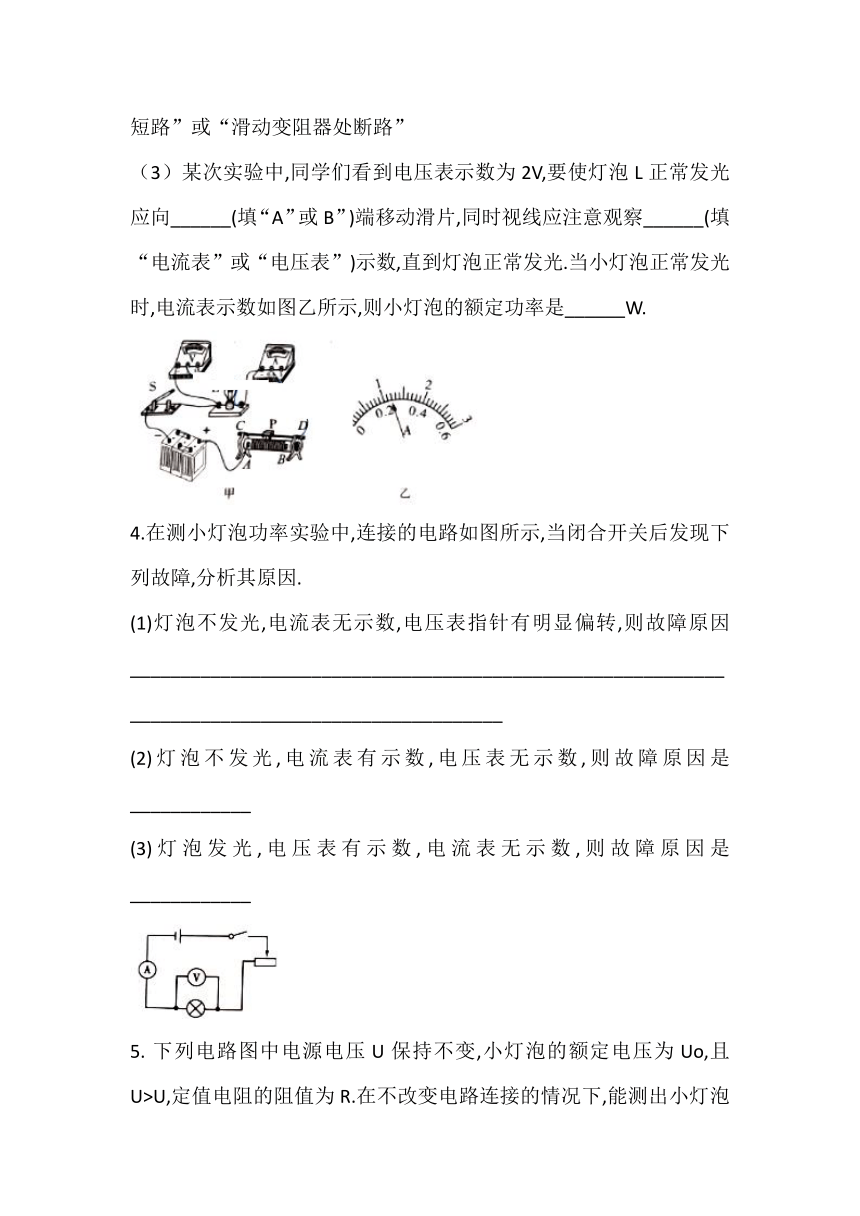

（3）某次实验中,同学们看到电压表示数为2V,要使灯泡L正常发光应向______(填“A”或B”)端移动滑片,同时视线应注意观察______(填“电流表”或“电压表”)示数,直到灯泡正常发光.当小灯泡正常发光时,电流表示数如图乙所示,则小灯泡的额定功率是______W.
4.在测小灯泡功率实验中,连接的电路如图所示,当闭合开关后发现下列故障,分析其原因.
(1)灯泡不发光,电流表无示数,电压表指针有明显偏转,则故障原因________________________________________________________________________________________________
(2)灯泡不发光,电流表有示数,电压表无示数,则故障原因是____________
(3)灯泡发光,电压表有示数,电流表无示数,则故障原因是____________
下列电路图中电源电压U保持不变,小灯泡的额定电压为Uo,且U>U,定值电阻的阻值为R.在不改变电路连接的情况下,能测出小灯泡额定功率的是（
）

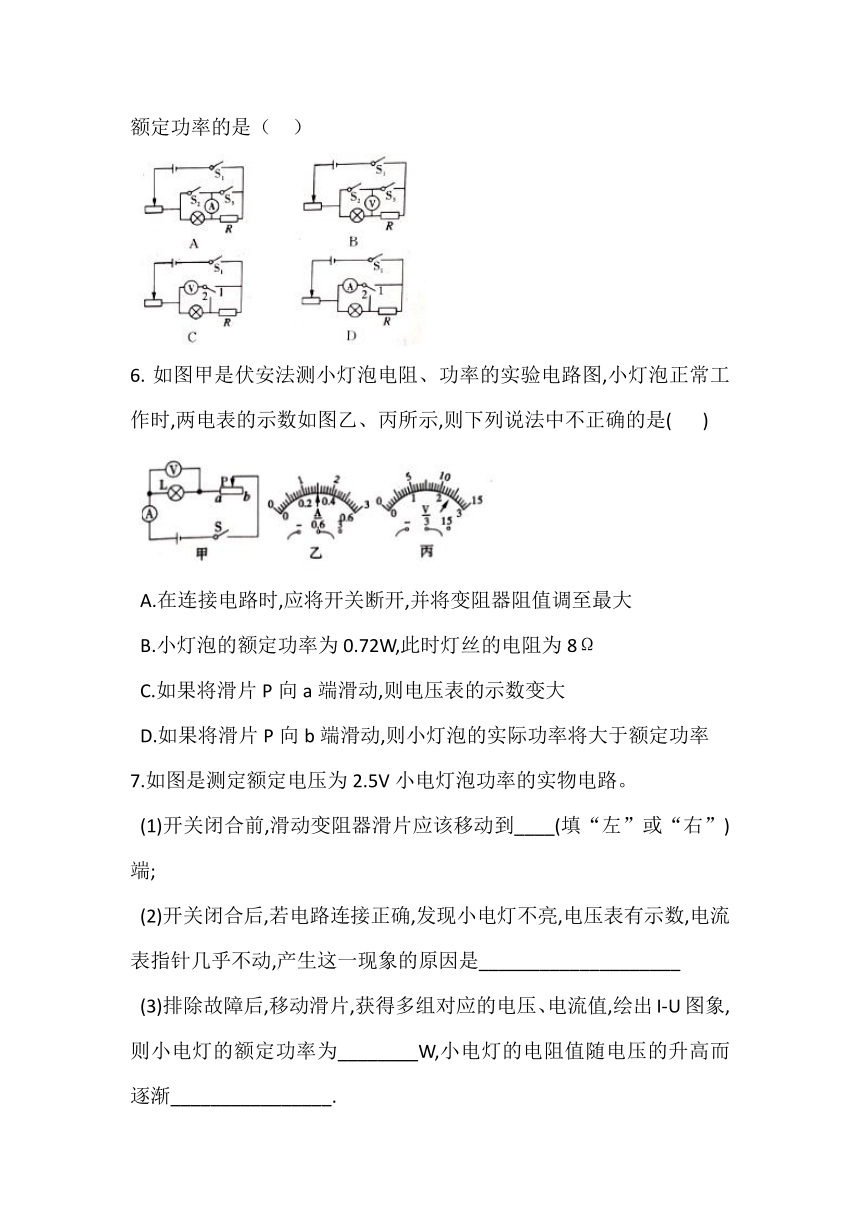

如图甲是伏安法测小灯泡电阻、功率的实验电路图,小灯泡正常工作时,两电表的示数如图乙、丙所示,则下列说法中不正确的是(
)
A.在连接电路时,应将开关断开,并将变阻器阻值调至最大
B.小灯泡的额定功率为0.72W,此时灯丝的电阻为8Ω
C.如果将滑片P向a端滑动,则电压表的示数变大
D.如果将滑片P向b端滑动,则小灯泡的实际功率将大于额定功率
7.如图是测定额定电压为2.5V小电灯泡功率的实物电路。
(1)开关闭合前,滑动变阻器滑片应该移动到____(填“左”或“右”)端;
(2)开关闭合后,若电路连接正确,发现小电灯不亮,电压表有示数,电流表指针几乎不动,产生这一现象的原因是____________________
(3)排除故障后,移动滑片,获得多组对应的电压、电流值,绘出I-U图象,则小电灯的额定功率为________W,小电灯的电阻值随电压的升高而逐渐________________.
8.小芳到实验室做“测量小灯泡额定功率”的实验时,老师只给她提供了如下器材:标有“3.8V”的小灯泡、电源、滑动变阻器、开关、两个电压表V1和V2(没有电流表)、阻值为10Ω的定值电阻R、导线若干.她根据所给定的器材经过认真思考后设计了正确的实验电路,如图甲是该电路的不完整电路图
(1)请你将图甲中电路图补充完整.
(2)闭合开关后,为了测量小灯泡的额定功率应调节滑动变阻器,使电压表V1的示数为________V,此时电压表V2的示数如图乙所示,小灯泡的额定功率为________W
(3)她还进一步设计出了如图丙所示电路图测量小灯泡额定功率,调节滑动变阻器,使电流表A2的示数为________A时,再读出电流表A1的示数,即可计算小灯泡的额定功率.
(4)小明说,利用丙图,把R。更换成未知电阻R,把小灯泡的额定电流和额定功率当作已知条件(灯丝电阻随温度而变化),可以测出未知电阻R的阻值.方法为:调节滑动变阻器,使电流表A1的示数为________A时,读些出电流表A2的示数,即可计算R2的阻值.
小明利用如图所给的实验器材“测定小灯泡的额定功率”,已知电源电压恒为6V,小灯泡正常工作时的电压为3.8V,电阻约为12Ω,滑动变阻器的规格为“20Ω
2A”.
(1)请用笔画线代替导线,完成图甲实物电路的连接
(2)正确连接电路后,用开关试触,灯泡不亮,电压表瞬间满偏,电流表指针几乎不动,电路的故障是________________.(电路只有处故障)
(3)排除故障后,继续实验,闭合开关,移动滑片,当电压表的指针在某电压值时,(请在图乙中标出相应的电压值),小灯泡正常发光,电流表的示数如图丙所示,小灯泡的额定功率是________W.
（4）测量完灯泡的额定功率后,小明又测量了几组数据,计算后发现灯丝电阻随其两端电压的增大而增大,原因是______________________
《评估》小红也利用上述器材对该小灯泡的额定功率进行了测量,实验电路图如图丁所示,实验结束后,两人对实验进行了交流与评估
①小红的实验结果误差较大,理由是____________________________
②小明的实验更不容易操作,理由是_____________________________________________________________________________________________________________
答案：1.C
BGADFCE
(1)略（2）小灯泡断路
（3）A
电压表
0.6
（1）灯泡坏了或者是和灯泡附近连接的导线有断路
电压表被断路
电流表短路
C
D
（1）左
灯泡断路
0.5
增大
（1）略
（2）3.8V
0.76V
（3）0.38A
（4）0.2A
（1）略
滑动变阻器断路
1.14W
（4）灯丝电阻随温度升高而增大
①电压表选择0~15V量程时,不能精确读出3.8V电压.
②电源电压6V,操作中电压表先使用0~15V量程,调节变阻器后再使用0~3V量程,操作比较麻烦.
