初中物理沪科版九年级全一册第十七章第三节练习题
一、单选题
如图所示,下列描绘物理现象或规律正确的是
A.
甲图中闭合开关后看到的现象称为电磁感应现象
B.
乙图展示了电动机的原理
C.
丙图也可把拉线开关与灯的位置互换
D.
丁图用毛皮摩擦橡胶棒,橡胶棒带负电是由于毛皮束缚电子的能力比较强
我国航母舰载机起飞将采用自行研制的电磁导射器。电磁弹射器的弹射车与舰载机前轮连接,并处于强磁场中,当弹射车的导体有强电流通过时,就可以受到强大的推力。如图中与弹射车工作原理一致的是
A.
???????
手摇发电机
B.
???????
电风扇
C.
???????
动圈式麦克风
D.
???????
奥斯特实验

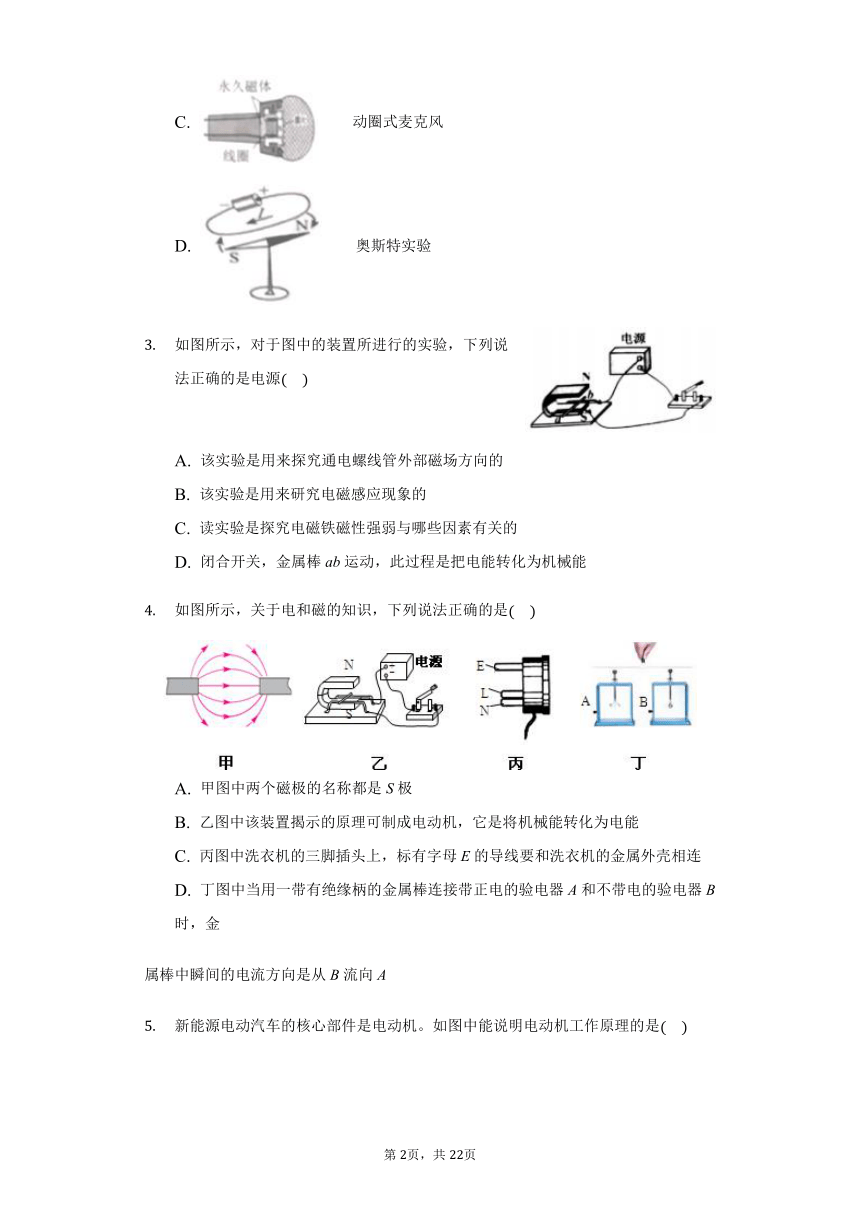

如图所示,对于图中的装置所进行的实验,下列说法正确的是电源
A.
该实验是用来探究通电螺线管外部磁场方向的
B.
该实验是用来研究电磁感应现象的
C.
读实验是探究电磁铁磁性强弱与哪些因素有关的
D.
闭合开关,金属棒ab运动,此过程是把电能转化为机械能
如图所示,关于电和磁的知识,下列说法正确的是
A.
甲图中两个磁极的名称都是S极
B.
乙图中该装置揭示的原理可制成电动机,它是将机械能转化为电能
C.
丙图中洗衣机的三脚插头上,标有字母E的导线要和洗衣机的金属外壳相连
D.
丁图中当用一带有绝缘柄的金属棒连接带正电的验电器A和不带电的验电器B时,金
属棒中瞬间的电流方向是从B流向A
新能源电动汽车的核心部件是电动机。如图中能说明电动机工作原理的是
A.
B.
C.
D.
如图,是一款电动平衡车,四幅图中,能反映平衡车中电动机工作原理的是
A.
B.
C.
D.
如图所示,导体棒ab向右运动,下列操作能使导体棒向左运动的是
A.
调换磁极
B.
取走一节干电池
C.
将导体棒a、b端对调
D.
向左移动滑动变阻器滑片

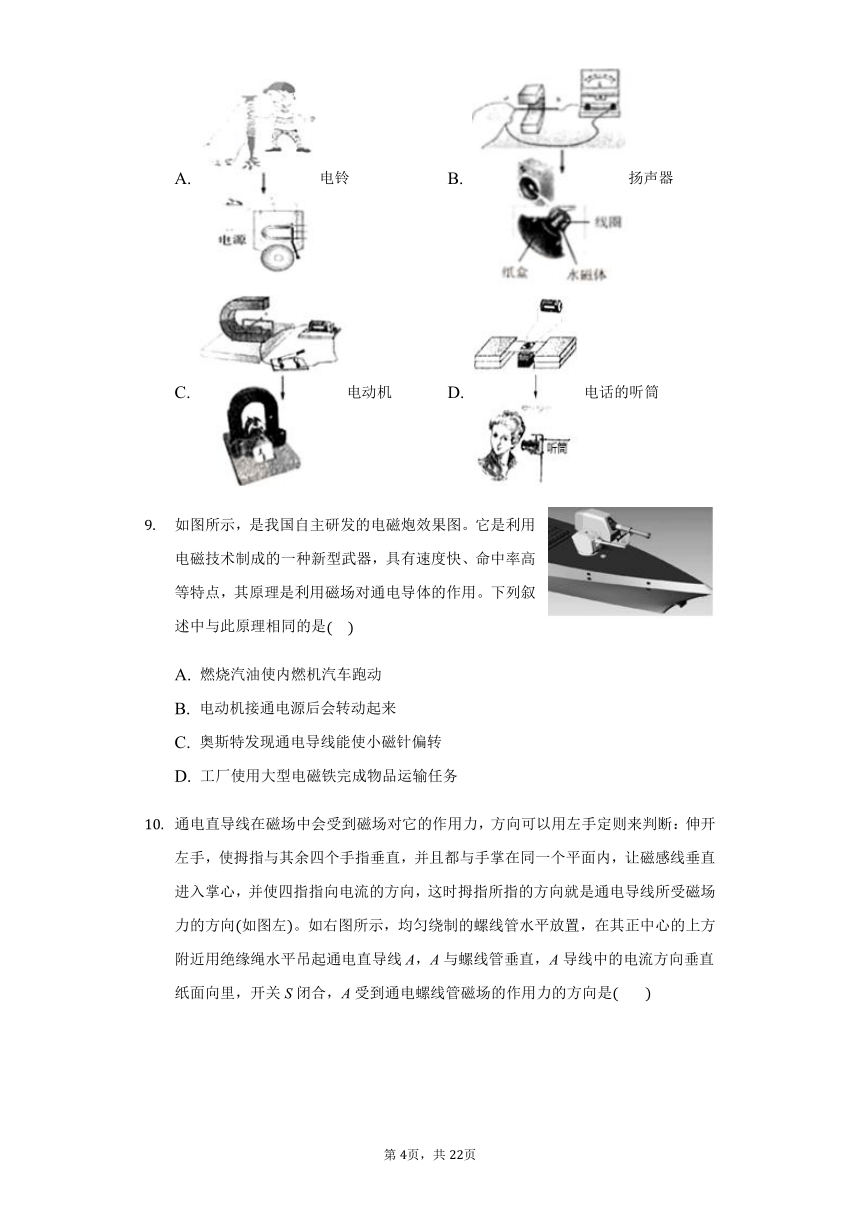

如图所示的实验现象揭示的物理原理或规律所对应的应用事例不正确的是
A.
电铃
B.
扬声器
C.
电动机
D.
电话的听筒
如图所示,是我国自主研发的电磁炮效果图。它是利用电磁技术制成的一种新型武器,具有速度快、命中率高等特点,其原理是利用磁场对通电导体的作用。下列叙述中与此原理相同的是
A.
燃烧汽油使内燃机汽车跑动
B.
电动机接通电源后会转动起来
C.
奥斯特发现通电导线能使小磁针偏转
D.
工厂使用大型电磁铁完成物品运输任务
通电直导线在磁场中会受到磁场对它的作用力,方向可以用左手定则来判断:伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内,让磁感线垂直进入掌心,并使四指指向电流的方向,这时拇指所指的方向就是通电导线所受磁场力的方向如图左。如右图所示,均匀绕制的螺线管水平放置,在其正中心的上方附近用绝缘绳水平吊起通电直导线A,A与螺线管垂直,A导线中的电流方向垂直纸面向里,开关S闭合,A受到通电螺线管磁场的作用力的方向是?
?
?
A.
水平向左
B.
水平向右
C.
竖直向下
D.
竖直向上
二、多选题

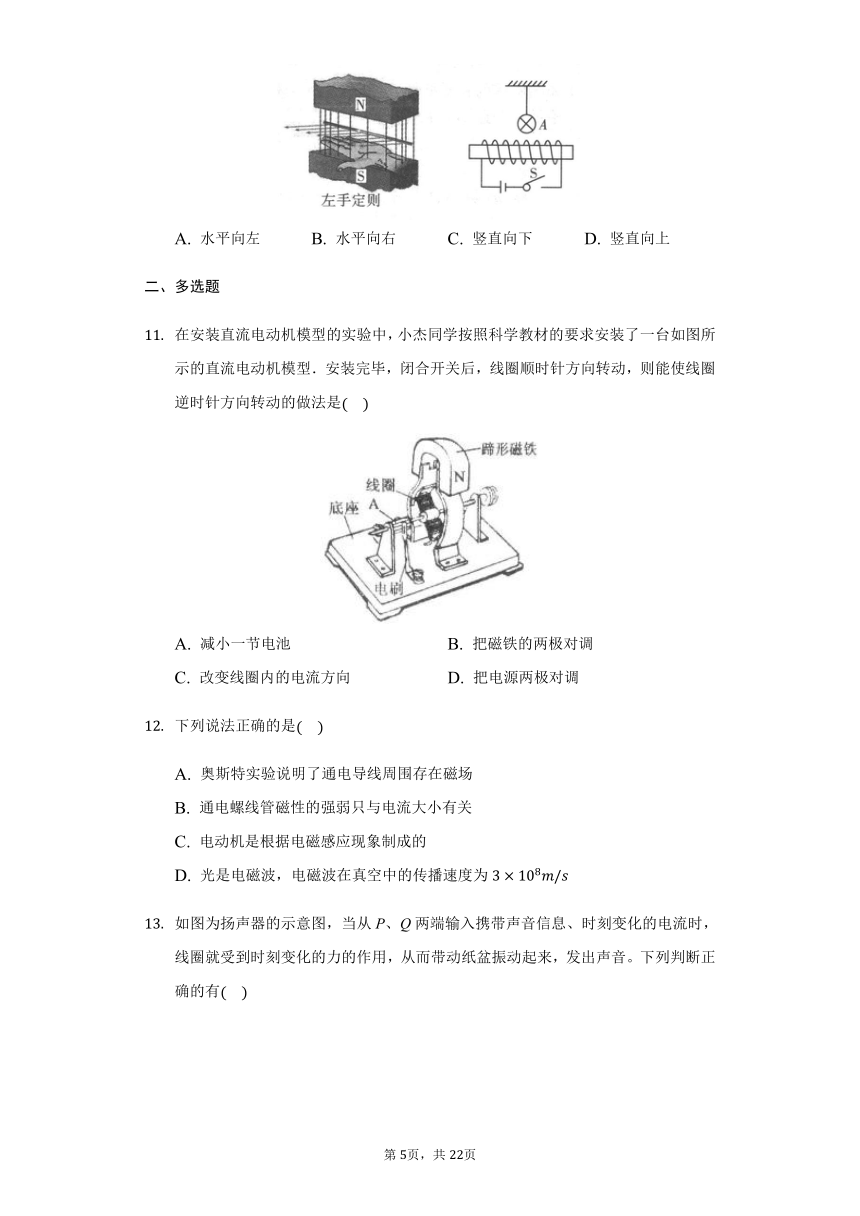

在安装直流电动机模型的实验中,小杰同学按照科学教材的要求安装了一台如图所示的直流电动机模型.安装完毕,闭合开关后,线圈顺时针方向转动,则能使线圈逆时针方向转动的做法是
A.
减小一节电池
B.
把磁铁的两极对调
C.
改变线圈内的电流方向
D.
把电源两极对调
下列说法正确的是
A.
奥斯特实验说明了通电导线周围存在磁场
B.
通电螺线管磁性的强弱只与电流大小有关
C.
电动机是根据电磁感应现象制成的
D.
光是电磁波,电磁波在真空中的传播速度为
如图为扬声器的示意图,当从P、Q两端输入携带声音信息、时刻变化的电流时,线圈就受到时刻变化的力的作用,从而带动纸盆振动起来,发出声音。下列判断正确的有
A.
发电机原理与扬声器相同
B.
电动机原理与扬声器相同
C.
在P、Q两端接上灵敏电流计,拉动纸盆来回运动,电流计指针会来回偏转
D.
在P、Q两端输入大小、方向均不变的电流时,扬声器会持续发出同一个声音
同学们利用如图所示的装置进行实验。实验中将金属导体棒ab放在磁场中两根平行的金属导轨上,闭合开关,导体棒ab向右运动;将磁体的磁极对调,闭合开关,导体棒ab向左运动。由上述实验现象可以得出的结论是
A.
磁场对电流可以产生力的作用
B.
导体棒ab在磁场中的受力方向与磁场方向有关
C.
导体棒ab在磁场中的受力方向与电流大小有关
D.
导体棒ab在磁场中的受力大小与磁场强弱有关
三、填空题
如图所示,人对着扬声器说话,声音使纸盆振动,与纸盆相连的线圈也随着振动,这时线圈中就会产生声音变化的电流。以这种方式产生电流的现象,叫做______现象。它产生的原因是因为扬声器线圈与扩音机组成的闭合电路中线圈的导线在磁场中做了______运动。
两个磁体之间有力的作用,同名磁极相______;通电导线能使小磁针发生偏转,这是因为通电导线周围存在______;
如图所示,粗糙的金属支架竖直固定在木板上,并跟电源、开关连接。用手拿着铝棒AB放在金属支架右侧,跟支架紧密接触,整个装置处于竖直向下的磁场中。闭合开关,放手后铝棒AB正好向下匀速运动,此时AB受到的磁场力向______选填“左”或“右”,你判断的依据是______。
如图所示,给直导线通电,直导线周围产生了_________,蹄形磁铁对通电直导线有_________的作用,根据这个原理可以制成_________机.
四、作图题
如图所示,在电磁铁上方用弹簧挂着一个条形磁体,闭合开关S,条形磁体静止后,滑片P向右滑动时弹簧伸长。请用箭头标出磁感线的方向,并用“”“”在括号内标出电源正负极。
五、实验探究题
如图甲所示是探究通电导体在磁场中受力情况的实验装置。
实验中ab用铜棒而不用橡胶棒的原因是______。
闭合开关,观察到ab向右运动,这说明通电导体在磁场中会受到______的作用。
将直导线缠绕在纸筒上制成螺线管连入电路,闭合开关,自由转动的小磁针静止时处于图乙所示的位置,请在图乙中标出通电螺线管中的电流方向和磁感线的方向。
探究磁场对电流的作用:




如图1,闭合开关,导体ab向左运动:
改变ab中的电流方向,同时把磁铁的N、S极上下对调,闭合开关后,ab向______
运动;
据此原理可制成______
机;
可用如图2所示的电磁铁替换磁铁,电磁铁的a端是______
极,在外形和电流一定的情况下,增大______
可增强其磁性。
冰冰同学用图示装置进行了磁现象知识研究。在铁架台上面虚线框中是由可调电压的学生电源、导体在下虚线框内、保护电阻、开关组成一回路。下面虚线框中由蹄型电磁铁、滑动变阻器和开关、电源在上虚线框内构成回路。
冰冰连接好电路后,闭合开关,发现无论怎样移动滑动变阻器的滑片P,导体ab仍静止不动,检查发现电路连接正确、各实验器材都完好,请你帮忙分析出现上述情况的原因是______写出一点即可;
找出问题并正确处理后,将变阻器的滑片P移到图示位置,闭合开关S,发现导体ab向右摆动,此实验现象可以说明______的工作原理;
利用本实验装置及实验现象可以探究或说明的磁现象知识有______。
A.电流的磁效应
B.感应电流产生的条件
C.磁场对电流的作用
D.电磁铁的磁场强弱与电流大小的关系
六、综合题
请阅读走马灯回答题。
走马灯燕京岁时记走马灯中记载:“走马灯者,剪纸为轮,以烛嘘之,则车驰马骤,团团不休,烛灭则顿止矣。”走马灯如图所示古称蟠螭灯秦汉、转鹭灯唐、马骑灯宋,中国特色工艺品,亦是传统节日玩具之一,属于灯笼的一种。如图走马灯的构造是在一根立轴上部装有叶轮,其轴中央装两根交叉细铁丝,在铁丝每一端粘上人、马之类的剪纸。立轴下端附近装一支蜡烛,蜡烛点燃后,热气上升,形成气流,从而推动叶轮旋转,于是剪纸随轮轴转动。从外面看,在灯笼纸罩上,剪纸的影子就活动起来了。
根据阅读材料,回答下列问题:
立轴下端的蜡烛点燃后,蜡烛上方的空气受热膨胀,密度变______,随即上升,冷空气由下方进入补充,产生空气对流,从而推动叶轮旋转;
立轴下端的蜡烛作用之一是提供热源,使空气产生对流;作用之二是提供光源,利用光的______现象,在灯笼纸罩上形成剪纸的影子;
走马灯利用了气体驱动的原理,图所示的机器中,工作原理与其相同的是______。
答案和解析
1.【答案】B
【解析】解:
A、甲图是奥斯特实验,说明通电导体周围有磁场,故A错误;
B、图中由电源,是电动机的原理图,是根据通电导体在磁场中受力运动的原理制成的,故B正确;
C、从安全用电的角度分析,把拉线开关接在灯和火线之间更能保证用电安全,故C错误;
D、用毛皮摩擦橡胶棒,橡胶棒的原子核束缚核外电子本领强、夺得电子,因有了多余电子带负电,毛皮的原子核束缚核外电子的本领弱,就会失去电子,因缺少电子带正电。故D错误;
故选:B。
奥斯特实验说明通电导体周围有磁场;
电动机中有电源,是根据通电导体在磁场中受力运动工作的;
在家庭电路中,开关应该接在火线和用电器之间;
不同的物质原子核束缚核外电子的本领有强有弱,两种物质相互摩擦时,原子核束缚核外电子本领强的夺得电子,因多余电子带负电;原子核束缚核外电子本领弱的失去电子,因缺少电子带正电。摩擦起电的实质不是创造了电,而是电子的转移。
此题考查看奥斯特实验、电动机原理实验、安全用电和摩擦起电的实质,是一道综合题。
2.【答案】B
【解析】解:
由题意可知,电磁弹射器的弹射车与舰载机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,即可受到强大的推力,由此可知其原理是通电导体在磁场中受力而运动。
A、手摇发电机是利用电磁感应工作的,故A错误;
B、电风扇主要用电元件是电动机,电动机是利用通电导体在磁场中受力运动的原理制成的,故B正确;
C、动圈式麦克风是利用电磁感应现象工作的,故C错误;
D、奥斯特实验证明了电流周围存在磁场,故D错误。
故选:B。
电磁弹射器是利用了通电导体在磁场中受力而运动。根据通电导体在磁场中受到磁场力的作用分析解答。
对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应等实验要注意区分,属常见题型。
3.【答案】D
【解析】解:实验电路中有电源,研究的是通电导体在磁场中受力运动的现象,说明磁场对电流有力的作用,利用该现象制造了电动机,该过程将电能转化为机械能;发电机是利用电磁感应制成的,故该原理不能制成发电机;同时该实验不能探究通电螺线管外部磁场方向,也不能探究电磁铁磁性强弱与哪些因素有关;故ABC错误;D正确。
故选:D。
首先要弄清该实验所研究的是什么现象或原理,然后再根据现象或原理查对其在生活中的应用。
本题是一道关于电动机原理的习题,能够通过实验现象找出电动机的制作原理是本题的解题关键所在。
4.【答案】C
【解析】
【分析】
磁感线在磁体的外部从N极出来回到S极;
通电导体在磁场中受力而运动,根据此原理制造了电动机,实现了电能转化为机械能;
三角插头的插头最长的插头与用电器的外壳相连,使用中与地线相接避免触电;
规定电流方向与正电荷定向移动的方向相同。
此题考查知识较多,主要要把握课本中的实验以及原理加以分析,属于中考选择题常考查题。
【解答】
A.甲图中磁感线是从左侧回到右侧,因为磁感线在磁体的外部从N极出来回到S极,因此两个磁极为异名磁极,左端为N极,右端的为S极,故A错误;
B.乙图中有电源,是通电导体在磁场中受力运动的实验,电动机是根据此原理制成的,将电能转化为机械能,故B错误;三角插头的插头E与用电器的外壳相连,使用中与地线相接避免触电,故C正确;
D.A带正电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来,B上的部分负电荷会转移到A上,因此验电器B的金属箔由于带正电会张开;电流的方向与负电荷定向移动的方向相反,因此电流方向是由A到B,故D错误。
故选C。
5.【答案】D
【解析】解:电动机是利用通电线圈在磁场中受力转动的原理制成的;
A、图中是奥斯特实验的装置图,说明了通电导体周围存在磁场,故A不符合题意;
B、图中是电磁铁的原理图,是根据电流的磁效应制成的,故B不符合题意;
C、图中没有电源,当导体在磁场中做切割磁感线运动时,电流表的指针会发生偏转,说明会产生感应电流,这是电磁感应现象,是发电机的原理,故C不符合题意;
D、当闭合开关后,通电线圈在磁场中受力转动,是电动机的原理,故D符合题意。
故选:D。
电动机是利用通电线圈在磁场中受力转动的原理制成的。
电动机是将电能转化为机械能的机械,它在工作时要消耗电能,因此解题时观察图形中有无电源是此题的解题关键。
6.【答案】B
【解析】解:电动机是利用通电导体在磁场中受力而运动原理制成的。
A、此图是奥斯特实验,说明通电导体周围存在磁场,故A符合题意;
B、图中有电源,此实验研究的是通电线圈在磁场中受力转动的,能够反映电动机的工作原理,故B符合题意;
C、此图没有电源,是电磁感应现象,是发电机的工作原理,故C不符合题意;
D、此图为电磁继电器的原理图,是根据电流的磁效应制成的,故D不符合题意。
故选:B。
首先明确电动机的工作原理,然后根据图示的实验装置反应的物理理论进行解答。
电动机是将电能转化为机械能的机械,它在工作时要消耗电能,因此解题时观察图形中有无电源是此题的解题关键。
7.【答案】A
【解析】解:
通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关;
A、将磁体的磁极对调,磁场方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A正确;
B、取走一节干电池,减小电源电压,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B错误;
C、将导体棒a、b端对调,不能改变导体中的电流方向,不能改变受力方向,故C错误;
D、将滑动变阻器的滑片P向左移动,电路的电阻减小,电路中的电流增大,会改变受力大小,但不会改变运动方向,故D错误。
故选:A。
通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向两个因素有关:一个是磁场方向,另一个是电流方向。如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变。改变电流大小,只能改变受力大小,不能改变受力方向。
通电导体在磁场中受到力的作用,要改变通电直导线的受力运动方向,只能改变电流方向和磁场方向中的一个即可,两个因素不能同时改变。
8.【答案】B
【解析】解:
A、图中上方是演示的是电流的磁效应;电铃中含有电磁铁,利用的是电流的磁效应,上下图原理相同,故A正确;
B、上图中,闭合电路的一部分导体在磁场中做切割磁感线运动,会产生感应电流,这是电磁感应现象;下图中通过电流时,线圈受到磁场力的作用会振动,从而产生声音,利用的是通电导体在磁场中受到力的作用,上下图原理不同,故B错误;
C、上下图中的导体通电后,受到磁力的作用而转动,都是电动机的原理,故C正确;
D、电磁铁通电后具有磁性,电话的听筒中含有电磁铁,所以上下图的原理相同,故D正确。
本题选错误的;
故选:B。
利用图示的实验现象,明确其反应的物理规律。然后再与该选项中的应用技术涉及的理论去对应,从而可以确定其正误。
这是一道综合性较强的题目,题目通过实验现象,让我们总结出其反应的理论;然后再与应用技术反应出来的理论对应,从物理走向生活,要会运用。
9.【答案】B
【解析】
【分析】
本题考查磁场对通电导体有力的作用,人类根据这一原理制造了电动机,而电动机在生活中应用广泛。注意与其它电器元件的区分。
内燃机是利用内能做功的机械;
电动机是利用磁场对通电导体的作用工作的;
通电导线周围存在磁场;
电磁铁利用的是电流的磁效应。
【解答】
由题知,电磁炮的原理是利用磁场对通电导体的作用;
A、燃烧汽油使内燃机汽车跑动,是内能转化为机械能,故A错误;
B、电动机接通电源正常工作时,通电线圈在磁场中受到力的作用而转动即磁场对通电导体有力的作用,故B正确;
C、奥斯特发现通电导线周围存在磁场,能使小磁针偏转方向,这是电流的磁效应,故C错误;
D、工厂使用大型电磁铁利用的是电流的磁效应,故D错误。
故选:B。
10.【答案】D
【解析】
【分析】
本题考查了磁场对通电磁导线的作用,以及右手螺旋定则的应用,解答此题的关键是根据题干提供的信息理解左手定则的应用,难度一般。
首先根据右手螺旋定则确定螺线管的NS极,即确定通电直导线所在的磁场的磁场方向,然后根据左手定则确定通电直导线在磁场中的受力方向。
【解答】
由右手螺旋定则可知道螺线管的右端为N极,左端为S极,所以通电直导线所在磁场的磁场方向由右到左,根据左手定则,让磁感线垂直进入掌心,并使四指指向电流的方向,这时拇指所指的方向为竖直向上,即A受到通电螺线管磁场的作用力的方向是竖直向上,故ABC错误,D正确。
故选D。
11.【答案】BCD
【解析】解:电动机的工作原理是利用通电线圈在磁场中受力转动.
线圈的转动方向和电流方向以及磁场的方向有关,改变电流方向或者改变磁场方向都可以改变线圈的转动方向,
但若电流方向和磁场方向都发生改变,线圈的运动方向是不变的,故选项A错误,选项BCD正确.
故选BCD.
电动机的原理是通电线圈在磁场中受力转动,线圈的转动方向与磁场方向和电流方向有关.
此题考查了电动机的工作原理和影响电动机线圈转动方向的因素,我们平时复习时对于影响线圈转动方向的因素说的比较少,需要引起注意.
12.【答案】AD
【解析】解:A、奥斯特实验中,给导线通电能使小磁针发生偏转,说明通电导线周围存在磁场,是正确的;
B、通电螺线管的磁性强弱与电流大小有关,还与线圈匝数及有无铁芯有关,所以说法错误;
C、电动机的原理是通电线体在磁场中受力,而电磁感应是闭合电路的一部分导体在磁场中做切割磁感线运动,导线中产生感应电流,二者截然不同,所以说法错误;
D、现代研究认为,光是一种电磁波,它在真空中的传播速度是,是正确的。
故选:AD。
本题中分别考查了对奥斯特实验的理解、影响通电螺线管磁性强弱的因素、电动机的原理、电磁感应现象、以及光与电磁波的关系和传播速度等,明确了知识点,再对照所学内容可做出正确的判断。
本题中所考查的知识点,都是这一部分知识中最重要也最容易混淆的一些知识点,尤其是几个类似的实验及应用,需要我们特别加以关注。
13.【答案】BC
【解析】解:
AB、扬声器把电信号转化为声信号,利用通电导体在磁场中受力原理来工作的,在工作中是将电能转化为机械能,与电动机的原理相同,故A错误、B正确;
C、若在P、Q两端接上灵敏电流计,拉动纸盆来回运动,线圈会在磁场中做切割磁感线运动,在电路中会产生感应电流,电流计指针会来回偏转,故C正确;
D、若在P、Q两端输入大小、方向均不变的电流时,线圈中会产生磁场,与永磁体相吸引或相排斥,不会引起锥形纸盆的振动,不会发出声音,故D错误。
故选:BC。
扬声器把电信号转化为声信号,利用通电导体在磁场中受力原理来工作的,在工作中是将电能转化为机械能;
闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流;
若在P、Q两端输入大小、方向均不变的电流时,线圈中会产生磁场,与永磁体相吸引或相排斥。
本题主要考查学生对动圈式扬声器的构造和原理的了解和掌握,是一道中等题。
14.【答案】AB
【解析】解:A、闭合开关,导体棒ab向左运动,说明通电导体在磁场中受到磁场力的作用,故A正确;
BCD、闭合开关,导体棒ab向左运动;将磁体的磁极对调,闭合开关,导体棒ab向右运动,是通过改变磁体磁极方向,从而改变导体棒所受磁场力方向,说明导体棒ab在磁场中的受力方向与磁场方向有关,电路中电流、磁极强弱都不变,故B正确,CD错误。
故选:AB。
通电导体在磁场中受到磁场力的作用,根据这种现象,人们制成了电动机,
通电导线所受磁场力的方向由电流方向、磁场方向决定。
本题考查了电动机的原理和影响磁场力方向的因素等问题,难度不大,是一道基础题,牢固掌握基础知识是正确解题的前提。
15.【答案】电磁感应?
切割磁感线
【解析】解:人对着扬声器的锥形纸盆说话,声音使纸盆振动,与纸盆相连的线圈放置在一个永久磁体的磁场中也随着振动,这时线圈就会做切割磁感线运动,会产生随着声音变化的电流,这是电磁感应现象,即磁生电。
故答案为:电磁感应;切割磁感线。
声波振动引起膜片振动带动线圈振动线圈切割永久磁体的磁场产生感应电流经放大传给扬声器。由此可知其工作原理是电磁感应现象。
动圈式话筒和发电机的原理是相同的,扬声器的原理和电动机的原理是相同的。
16.【答案】排斥?
磁场
【解析】解:两个磁体之间有力的作用,同名磁极相互排斥;
通电导线能使小磁针发生偏转,这说明通电导线周围存在磁场,这种现象叫电流的磁效应;
故答案为:排斥;磁场。
同名磁极相相互排斥,异名磁极相互吸引;
通电导体周围有磁场,是电流的磁效应。
本题考查了磁极间的作用、电流的磁效应等知识,是一道基础题。
17.【答案】左?
AB向下匀速运动,则受到向上的摩擦力,AB对支架有向左的压力
【解析】解:闭合开关,放手后铝棒AB正好向下匀速运动,在AB受力平衡,受到竖直向下的重力和竖直向上的摩擦力的作用,由于摩擦力的大小与压力大小和接触面的粗糙程度有关,所以AB对支架有向左的压力;即AB受到的磁场力的方向是向左的。
故答案为:左;AB向下匀速运动,则受到向上的摩擦力,AB对支架有向左的压力。
物体做匀速直线运动时,受到平衡力的作用;通电导体在磁场中受到磁力的作用。
本题考查了二力平衡条件的应用、通电导体在磁场中的受力情况的分析,难度不大,要掌握。
18.【答案】磁场;力;电动
【解析】
【分析】
此题考查了电生磁、磁场对电流的力作用的知识点的理解和应用,是一道综合题。
根据奥斯特实验可知,通电导线周围存在着磁场;
通电导线在磁场中受力的作用,其所受力的方向与电流的方向和磁场的方向有关,利用该原理制成了电动机。
【解答】
给直导线通电,直导线周围产生了磁场;
如图所示,若直导线中有电流通过,其恰好处于磁场中,即此时会受力运动,即电动机就是利用该原理制成的。
故答案为:磁场;力;电动。
19.【答案】解:滑动变阻器的滑片P向右移动时,电路中的电阻变小,由欧姆定律,则电路中的电流变大,磁铁的磁性变强,此时弹簧伸长,根据异名磁极相互吸引可知,通电螺线管上端为N极,下端为S极,磁体周围的磁感线都是从N极出来,回到S极,如下图所示:
右手握住螺线管,大拇指指向N极,四指指向电流的方向,则电流从螺线管的上后端流出,下前端流入,则电源右端为负极,左端为正极,如下图所示:
【解析】首先要明确电磁铁磁性强弱的影响因素:电流大小、线圈匝数的多少;
根据滑动变阻器的滑片P向右移动时弹簧缩短,确定电磁铁磁性强弱的变化,根据磁体间的相互作用规律,从而可以判断出电磁铁的磁极极性,根据磁体周围的磁感线都是从N极出来,回到S极,进行判断;
由安培定则可判断出图中电源的正负极;.
本题考查欧姆定律、影响因素电磁铁磁性强弱的、磁体间的相互作用规律、安培定则等知识。
20.【答案】橡胶棒是绝缘体?

【解析】解:要想产生感应电流,则ab必须是导体,铜是导体,而橡胶棒是绝缘体;
闭合开关,导体ab成为通电导体,处于磁场中,向右运动,说明通电导体在磁场中受到磁场力的作用;
由图可知,小磁针的右端为N极,左端为S极,根据磁极间的相互作用规律可知,螺线管右端为N极,左端为S极,磁感线是从N极出来回到S极的;根据安培定则可知,螺线管中电流的方向是向下的,如图:

故答案为:橡胶棒是绝缘体;力;如图。
闭合电路的一部分导体在磁场中做切割磁感线运动,导体中会产生感应电流;
通电导体在磁场中会受到力的作用,受力方向与电流方向和磁场方向有关;
根据磁极间的相互作用规律判定螺线管的极性,磁感线是从N极出来回到S极的;根据安培定则判定电流的方向。
本题考查了电磁感应现象、磁场对通电导体的作用、安培定则的应用,要掌握。
21.【答案】左?
电动?
S?
线圈匝数
【解析】解:
闭合开关,导体ab向左运动,改变导体ab中的电流方向同时将磁铁的N、S极上下对调,则导体ab的受力方向不变,ab还是向左运动;应用此原理可制成电动机。
由图2可知,a处电磁铁正面的电流方向是向上的,根据安培定则可知,a端为S极;电磁铁磁性强弱与电流大小和线圈匝数有关,在外形和电流一定的情况下,增大线圈匝数可增强其磁性。
故答案为:左;电动;;线圈匝数。
通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向有关。如果只改变一个因素,则导体的受力方向改变,如果同时改变两个因素,则导体的受力方向不变;根据通电导体在磁场中受到力的作用可制成电动机;
根据安培定则判定磁体的极性;电磁铁磁性强弱与电流大小和线圈匝数有关。
知道通电导线在磁场中受力的作用,且所受力的方向与电流的方向和磁场的方向有关是解答该题的关键。
22.【答案】电源电压太低?
电动机?
ACD
【解析】解:电路连接正确、各实验器材都完好,无论怎样移动滑动变阻器的滑片P,导体ab仍静止不动,可能是电源电压低,造成电路中的电流过小,导体周围产生的磁场弱,产生的作用力太小;
闭合开关S,导体ab向右摆动,说明导体通电后受到电磁铁周围的磁场的作用而运动,是电动机的工作原理;
该装置通电后导体ab受力摆动,是因为通电后电磁铁和导体ab周围产生了磁场,通电导体在磁场中受到磁力的作用,故可探究AC;
利用滑动变阻器改变电路中电流大小时,导体ab的摆动幅度可反映出电磁铁磁性的强弱,故可探究D;
导体切割磁感线运动时,电路中有无感应电流无法判断,故不能探究C。
故选ACD
故答案为:电源电压太低;电动机;。
导体是否运动取决于是否受力及受力大小;
电动机的工作原理是通电导体在磁场中受力运动;
根据实验装置逐个分析可探究的问题。
本题考查了电动机的工作原理、电磁感应现象,都是基础知识,要熟记电动机和发电机的工作原理。
23.【答案】小?
直线传播?
A
【解析】解:火焰上方空气加热后体积膨胀,根据,可知空气密度变小,会向上运动;
立轴下端的蜡烛作用之一是提供热源,使空气产生对流;光在同种均匀介质中沿直线传播,故作用之二是提供光源,利用光的直线传播现象,在灯笼纸罩上形成剪纸的影子;
走马灯利用了气体驱动的原理,蒸汽机是利用气体驱动,水轮机是利用水的动能,电风扇是利用电能,燃气轮机是利用燃气做功,故选A。
故答案为:小;直线传播;。
根据可知:一定质量的气体体积膨胀后,密度变小;
光在同种均匀介质中沿直线传播;
走马灯利用了气体驱动的原理。
本题考查光的直线传播,蒸汽机原理,难度不大。
