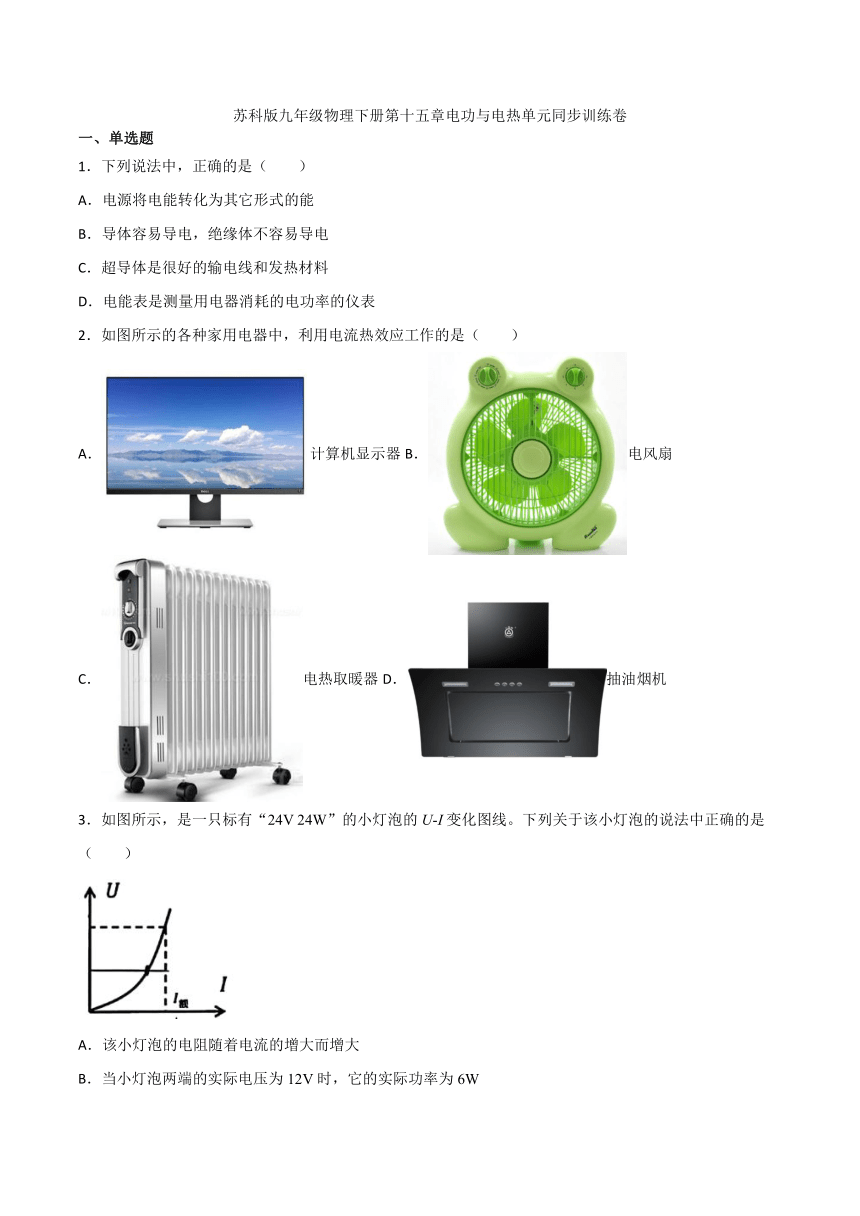

苏科版九年级物理下册第十五章电功与电热单元同步训练卷
一、单选题
1．下列说法中，正确的是（　　）
A．电源将电能转化为其它形式的能
B．导体容易导电，绝缘体不容易导电
C．超导体是很好的输电线和发热材料
D．电能表是测量用电器消耗的电功率的仪表
2．如图所示的各种家用电器中，利用电流热效应工作的是（　　）
A．计算机显示器B．电风扇
C．电热取暖器D．抽油烟机
3．如图所示，是一只标有“24V
24W”的小灯泡的U-I变化图线。下列关于该小灯泡的说法中正确的是（　　）
A．该小灯泡的电阻随着电流的增大而增大
B．当小灯泡两端的实际电压为12V时，它的实际功率为6W

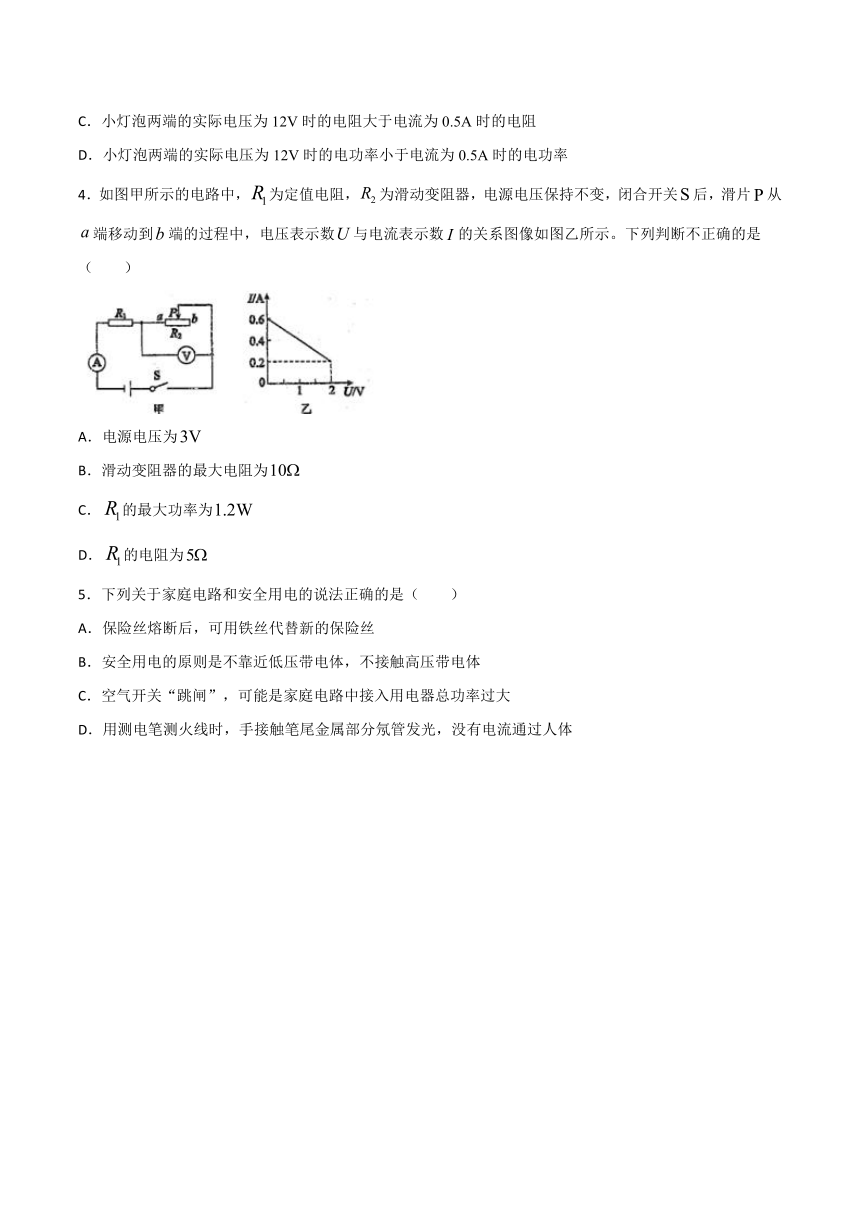

C．小灯泡两端的实际电压为12V时的电阻大于电流为0.5A时的电阻
D．小灯泡两端的实际电压为12V时的电功率小于电流为0.5A时的电功率
4．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压保持不变，闭合开关后，滑片从端移动到端的过程中，电压表示数与电流表示数的关系图像如图乙所示。下列判断不正确的是（　　）
A．电源电压为
B．滑动变阻器的最大电阻为
C．的最大功率为
D．的电阻为
5．下列关于家庭电路和安全用电的说法正确的是（　　）
A．保险丝熔断后，可用铁丝代替新的保险丝
B．安全用电的原则是不靠近低压带电体，不接触高压带电体
C．空气开关“跳闸”，可能是家庭电路中接入用电器总功率过大
D．用测电笔测火线时，手接触笔尾金属部分氖管发光，没有电流通过人体

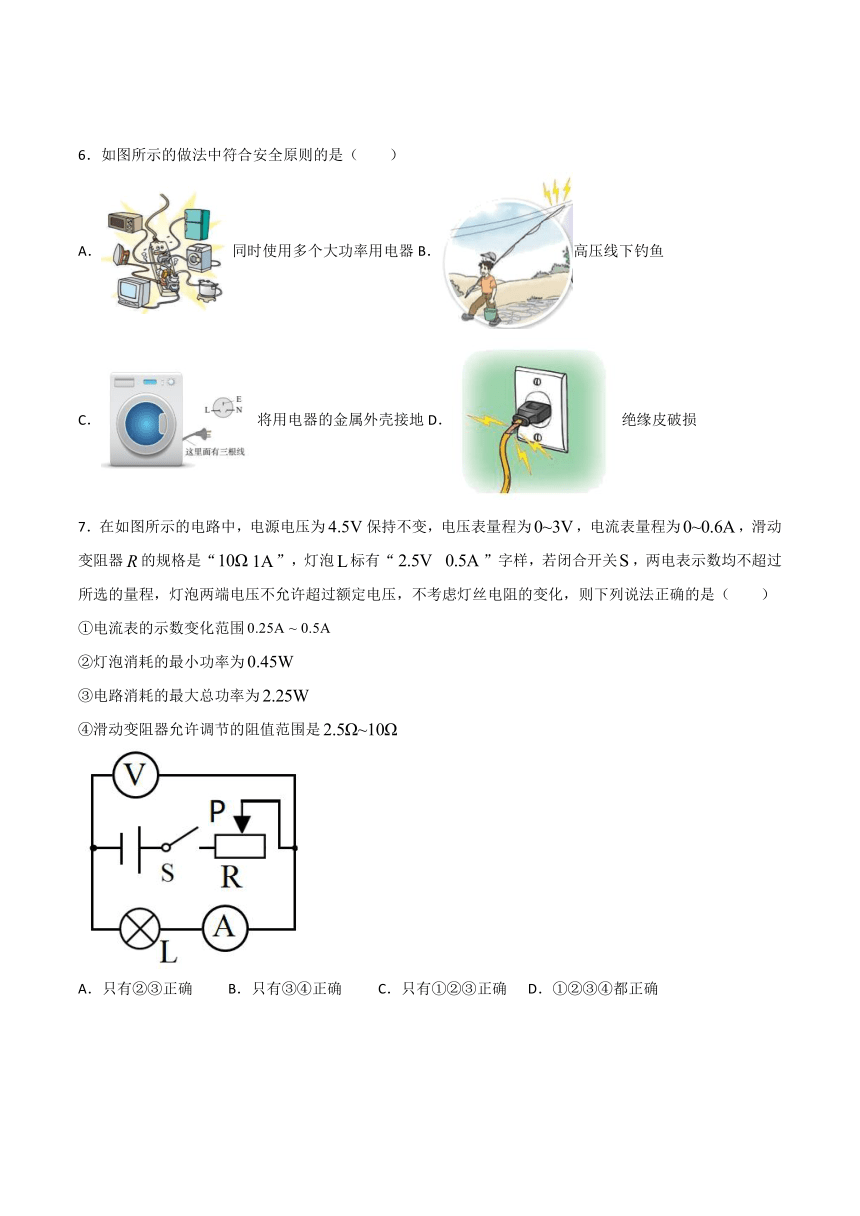

6．如图所示的做法中符合安全原则的是（　　）
A．同时使用多个大功率用电器B．高压线下钓鱼
C．将用电器的金属外壳接地D．绝缘皮破损
7．在如图所示的电路中，电源电压为保持不变，电压表量程为，电流表量程为，滑动变阻器的规格是“”，灯泡标有“
”字样，若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（　　）
①电流表的示数变化范围
②灯泡消耗的最小功率为
③电路消耗的最大总功率为
④滑动变阻器允许调节的阻值范围是
A．只有②③正确
B．只有③④正确
C．只有①②③正确
D．①②③④都正确

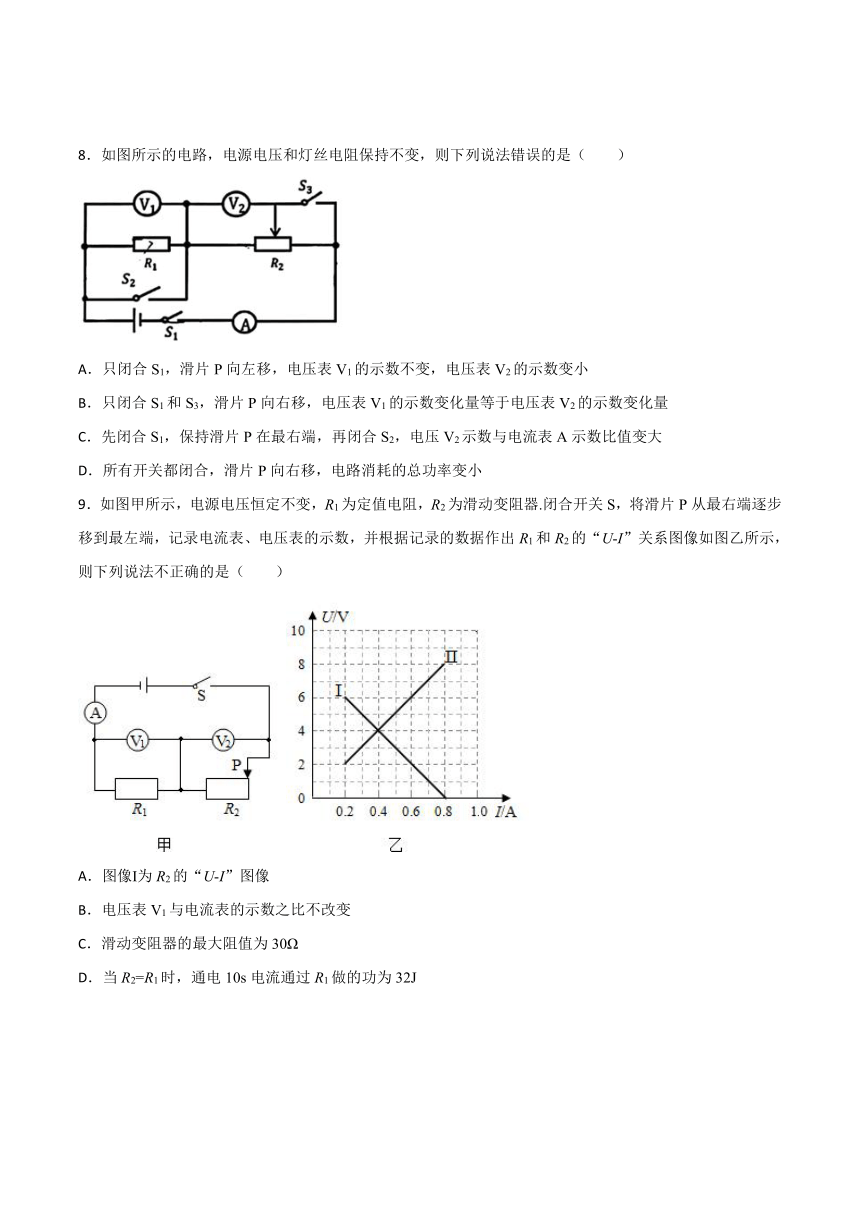

8．如图所示的电路，电源电压和灯丝电阻保持不变，则下列说法错误的是（　　）
A．只闭合S1，滑片P向左移，电压表V1的示数不变，电压表V2的示数变小
B．只闭合S1和S3，滑片P向右移，电压表V1的示数变化量等于电压表V2的示数变化量
C．先闭合S1，保持滑片P在最右端，再闭合S2，电压V2示数与电流表A示数比值变大
D．所有开关都闭合，滑片P向右移，电路消耗的总功率变小
9．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器.闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U-I”关系图像如图乙所示，则下列说法不正确的是（　　）
A．图像Ⅰ为R2的“U-I”图像
B．电压表V1与电流表的示数之比不改变
C．滑动变阻器的最大阻值为30Ω
D．当R2=R1时，通电10s电流通过R1做的功为32J

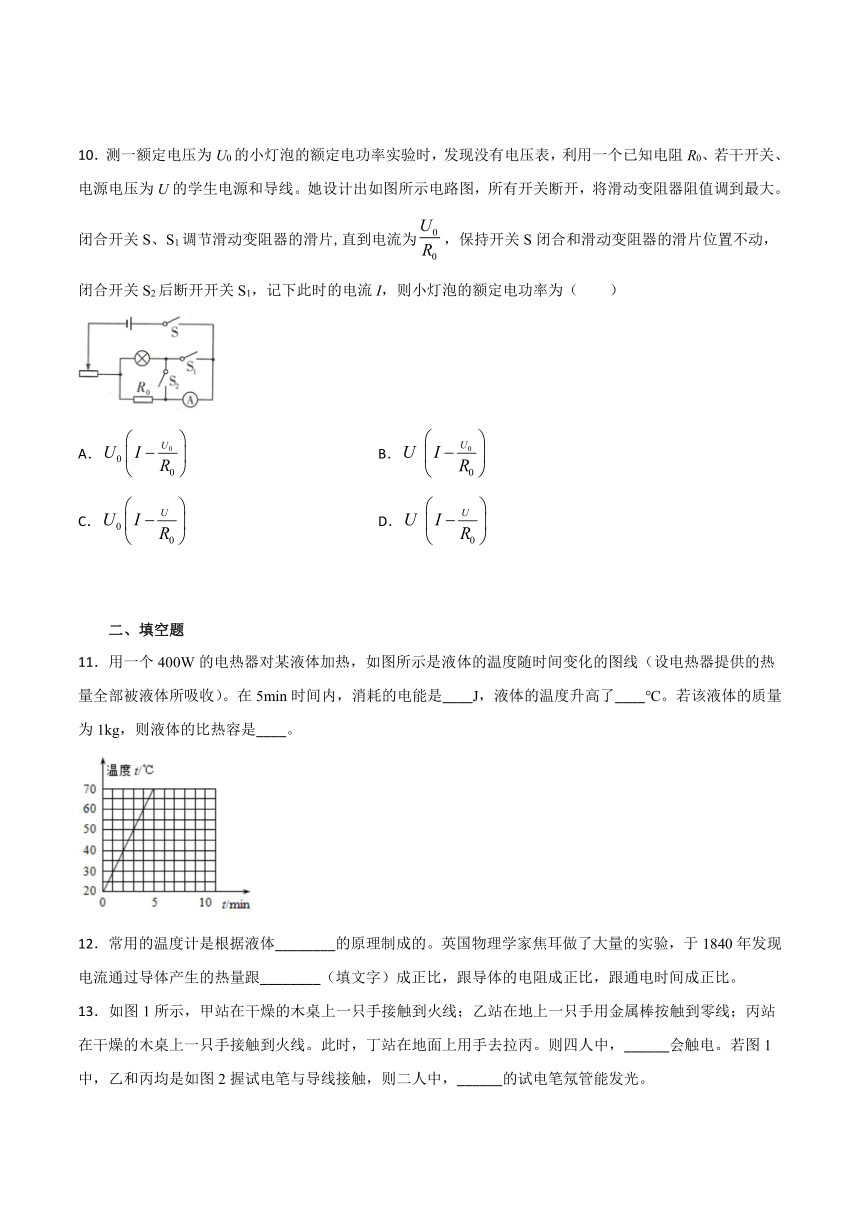

10．测一额定电压为U0的小灯泡的额定电功率实验时，发现没有电压表，利用一个已知电阻R0、若干开关、电源电压为U的学生电源和导线。她设计出如图所示电路图，所有开关断开，将滑动变阻器阻值调到最大。闭合开关S、S1调节滑动变阻器的滑片,直到电流为，保持开关S闭合和滑动变阻器的滑片位置不动，闭合开关S2后断开开关S1，记下此时的电流I，则小灯泡的额定电功率为（
）
A．
B．
C．
D．
二、填空题
11．用一个400W的电热器对某液体加热，如图所示是液体的温度随时间变化的图线（设电热器提供的热量全部被液体所吸收）。在5min时间内，消耗的电能是____J，液体的温度升高了____℃。若该液体的质量为1kg，则液体的比热容是____。
12．常用的温度计是根据液体________的原理制成的。英国物理学家焦耳做了大量的实验，于1840年发现电流通过导体产生的热量跟________（填文字）成正比，跟导体的电阻成正比，跟通电时间成正比。
13．如图1所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手用金属棒按触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则四人中，______会触电。若图1中，乙和丙均是如图2握试电笔与导线接触，则二人中，______的试电笔氖管能发光。
14．如图所示电路，电源电压保持不变，R为定值电阻。闭合开关S，调节滑动变阻器，电流表示数从0.1A变为0.4A，电压表示数从8V变为2V。则定值电阻R为______Ω，滑动变阻器的电功率最大值为______W。
15．已知小灯泡上标有“”，小灯泡和电阻中电流随电压变化图像如图所示，若将它们并联，灯泡恰好正常发光时，电路中的总功率为_____；若将它们串联，电路的总功率为时，电源电压为______。
三、作图题
16．如图所示是某宾馆的简化电路图。是房卡开关，是控制灯的开关，只有房卡插入卡槽里（闭合），房间内的灯和插座才能工作。请用笔画线代替导线将各器件正确连入电路。
17．如图所示的家庭电路中，灯泡由开关控制，墙上有一固定的三孔插座。请把电路连接完整。
四、实验题
18．某实验小组的同学用如图甲所示器材测量小灯泡电功率，待测小灯泡的额定电压为，额定功率约为，电源电压恒为。
(1)正确连接完电路，闭合开关后，发现灯泡不亮，电流表有示数，接下来应进行的操作是______。
(2)当移动滑动变阻器滑片到某一位置，当实际电压为额定电压的一半时，灯泡的实际功率______（选填“”“”或“”）为了测出小灯泡的额定功率，应向______（选填“左”或“右”）调节滑动变阻器的滑片，完成所有测量后，灯泡的伏安特性曲线如图乙所示，则小灯泡的额定功率为______。
(3)该实验小组的同学用如图甲测量小灯泡电功率后，他们对测量结果进行了误差分析，考虑电表内阻对实验的影响，该电路测出的小灯泡电功率比真实功率______（选填“偏大”或“偏小”）。
(4)在没有电压表的情况下，另一小组的同学找了一个阻值为的定值电阻，设计了如下图所示的电路图，也测出了小灯泡的额定功率。请将实验过程中的空白部分补充完整。
①只闭合开关和，调节滑动变阻器滑片，使电流表示数为______；
②______，记录此时电流表的示数；
③小灯泡的额定功率______。（用已知量和测量量表示）
19．王同学想测量额定电压是的小灯泡的额定功率，他使用了三节新干电池、“”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
(1)本实验的实验原理是______。
(2)他闭合开关后，又立即断开了开关，否则会损坏______（选填“灯泡”、“电流表”或“电压表”）
(3)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线______。
(4)实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随______的升高而增大，从而可以判断图象的横坐标为______（选填“电压”或“电流”）
(5)当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是______。
(6)在分析实验误差的过程中，考虑到电压表虽然电阻很大，但是在电路中也会分得少许电流。考虑此因素，这样测得的小灯泡的额定功率比真实值______（选填“偏大”或“偏小”）。
五、计算题
20．家用普通压力锅因为设计缺陷存在很大的安全隐患，最新推向市场的电热安全压力锅彻底解决了困扰了消费者多年的安全问题；省时省电（比普通电饭锅节电30%以上）又便捷安全。如图所示是某款电压力锅及铭牌，请回答下列问题：
额定电压
220V
额定容量
5L
额定功率
1000W
工作压力
50～80kPa
工作频率
50Hz
型号
M50
(1)你认为该电压力锅应该选用两孔插座还是三孔插座，为什么？
(2)该电压力锅正常工作时电流多大？（小数点后保留两位）
(3)在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（已知水的比热容c水=4.2×
103J／(kg·℃)）
(4)小丽发现使用电压力锅炖肉时锅内温度很高，但导线处温度没有升高，请你帮他分析产生这种现象的原因是什么？
21．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）．
六、综合题
22．阅读《漏电保护器》，回答题。
漏电保护器
漏电保护器，主要是用来对用电设备发生漏电故障或对有致命危险的人身触电时的保护。漏电保护器在发生以下事故时起到保护作用：
①设备发生碰壳故障。
②私拉乱接的电线绝缘皮破损。
③人体直接触及相线电压。
④在特别潮湿的地方如游泳池、淋浴房、厨房、卫生间等），因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故。
⑤当一些电子设备绝缘材料损坏时，其外露的金属附件如电视机、收录机的拉杆天线等）可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。
如图是安装了漏电保护器的家庭电路。家庭电路中火线与零线间、火线与之间有220电压。通常情况下，通过人体的电流超过20mA时，人会感到剧痛，呼吸困难，甚至会有生命危险。当人体直接或间接接触火线时，有触电危险。此时，火线、人体、将构成回路，所产生的电流将不通过零线，此时通过右图线路中A、B两点的电流不等。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。
低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应取其他防止触电和电气设备损坏事故的技术措施。
请根据上述材料，回答下列问题：
(1)在特别潮湿的地方，因人体表皮电阻_______，触电死亡的危险增加。
(2)假如有人在上图所示的电路C点处不慎触电时，漏电保护器_____（选填“会”或“不会”）切断电路。
(3)假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为________Ω。
23．饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到保温状态（不考虑温度对阻值的影响，且不考虑指示灯、的阻值）。
(1)如果请你为这种饮水机配备一个三脚插头，如图所示，根据安全用电要求应该将电路图中的端接到插头的__脚。（选填“甲”、“乙”或“丙”）
(2)、是两种不同颜色的指示灯，如果用红色表示正在对水加热，黄色表示保温，请标明指示灯的颜色，应该是为__色。
(3)若饮水机加热时加热管的额定功率为，保温时饮水机总功率为，则电阻__。
(4)加热管的热效率为，饮水机正常加热时，若加热水槽储水，将其从初温加热到，需要加热时间为__。水的比热容为
试卷第12页，总12页
参考答案
1．B2．C3．C4．C5．C6．C7．A8．C9．D10．A
11．1.2×105J
50
2.4×103J/(kg·℃)
12．热胀冷缩
电流平方
13．丙丁
丙
14．20
1.25
15．0.7
4
16．
17．
18．左移滑片P
＞
左
0.625
偏大
0.1
只闭合开关S1、S3，保持滑片位置不变
2.5V×（I-0.1A）
19．P=UI
电压表
温度
电流
0.7W
偏大
20．(1)三孔，电压力锅有金属外壳，需要用三孔插座接地线，防止触电；(2)4.55A；(3)1.134×106J；(4)见解析
21．(1)5A
(2)I=0.025A<10A,所以熔断丝不会断.
22．减小
会
11000
23．乙
红
132
420
