【期末复习】第二十章 电与磁 复习卷 19 复习课件（42张PPT）

第二十章复习卷 19
复习内容：第二十章
知识点归纳
知识点　　1　 　磁现象　磁场

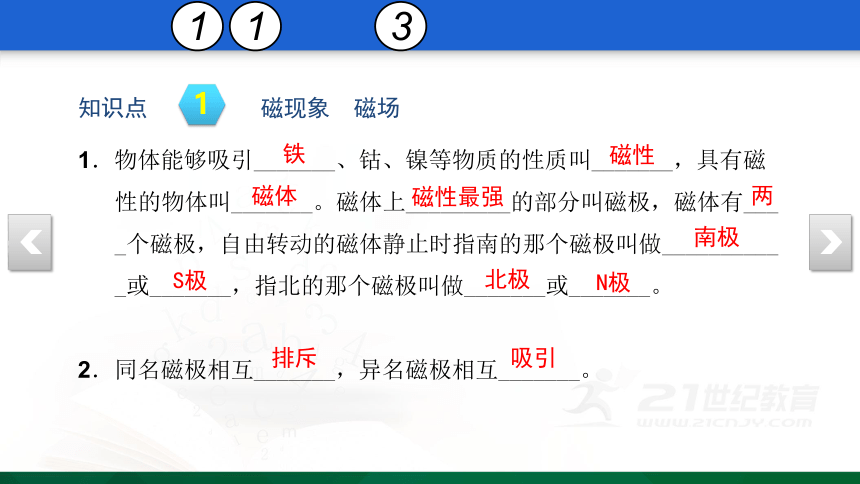

1．物体能够吸引_______、钴、镍等物质的性质叫_______，具有磁性的物体叫_______。磁体上_________的部分叫磁极，磁体有____个磁极，自由转动的磁体静止时指南的那个磁极叫做___________或_______，指北的那个磁极叫做_______或_______。
2．同名磁极相互_______，异名磁极相互_______。
1
铁
磁性
磁体
磁性最强
两
南极
S
极
北极
N
极
排斥
吸引

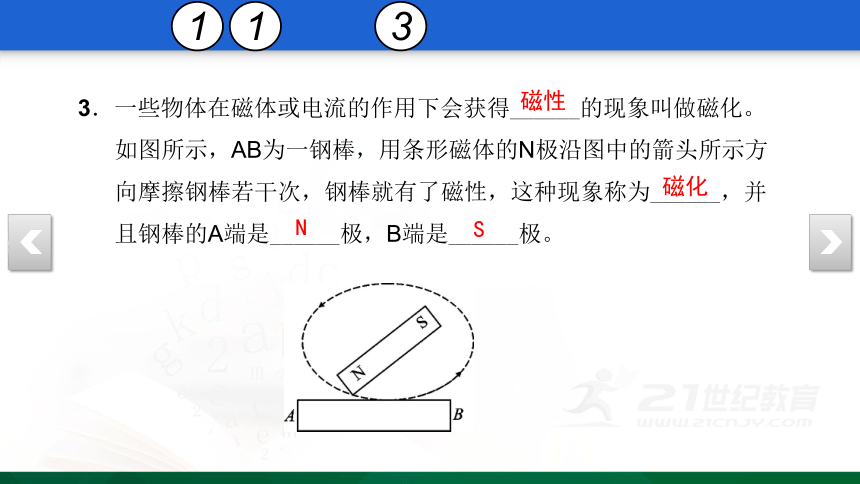

3．一些物体在磁体或电流的作用下会获得______的现象叫做磁化。如图所示，AB为一钢棒，用条形磁体的N极沿图中的箭头所示方向摩擦钢棒若干次，钢棒就有了磁性，这种现象称为______，并且钢棒的A端是______极，B端是______极。
磁性
磁化
N
S

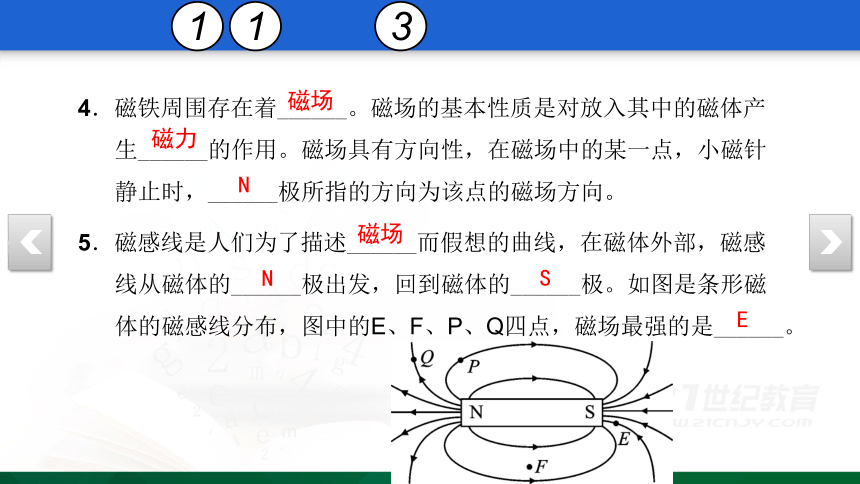

4．磁铁周围存在着______。磁场的基本性质是对放入其中的磁体产生______的作用。磁场具有方向性，在磁场中的某一点，小磁针静止时，______极所指的方向为该点的磁场方向。
5．磁感线是人们为了描述______而假想的曲线，在磁体外部，磁感线从磁体的______极出发，回到磁体的______极。如图是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是______。
磁场
磁力
N
磁场
N
S
E

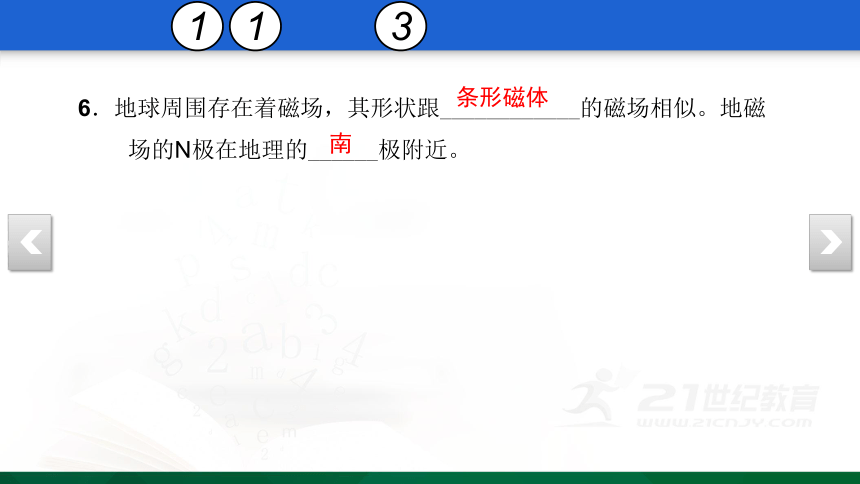

6．地球周围存在着磁场，其形状跟____________的磁场相似。地磁场的N极在地理的______极附近。
条形磁体
南
知识点　　2　 　电生磁

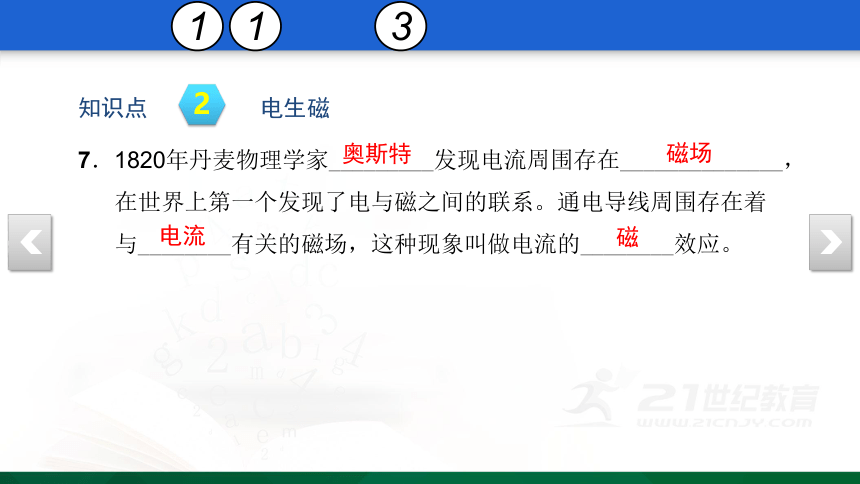

7．1820年丹麦物理学家_________发现电流周围存在______________，在世界上第一个发现了电与磁之间的联系。通电导线周围存在着与________有关的磁场，这种现象叫做电流的________效应。
奥斯特
磁场
电流
磁
2

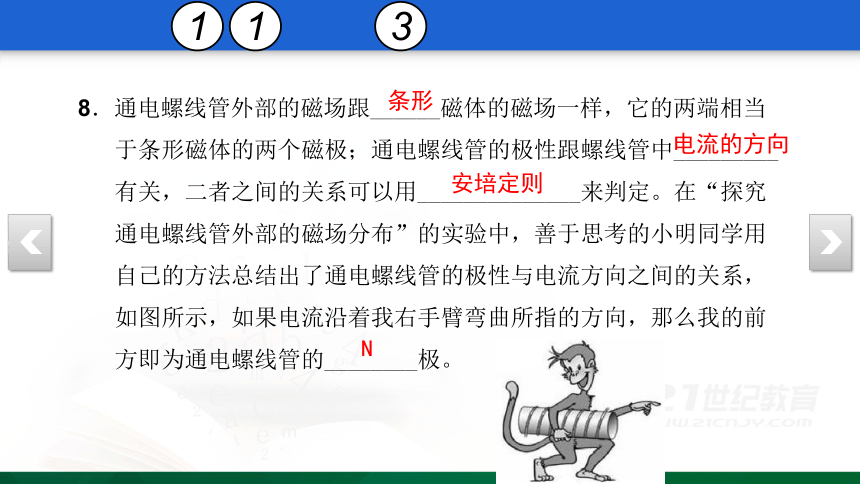

8．通电螺线管外部的磁场跟______磁体的磁场一样，它的两端相当于条形磁体的两个磁极；通电螺线管的极性跟螺线管中_________有关，二者之间的关系可以用______________来判定。在“探究通电螺线管外部的磁场分布”的实验中，善于思考的小明同学用自己的方法总结出了通电螺线管的极性与电流方向之间的关系，如图所示，如果电流沿着我右手臂弯曲所指的方向，那么我的前方即为通电螺线管的________极。
条形
电流的方向
安培定则
N
知识点　　3　 　电磁铁　电磁继电器
9．内部带铁芯的螺线管叫__________。影响电磁铁磁性强弱的因素有______________、______________和有无铁芯。电磁铁磁性的有无可由__________________来控制；磁体的磁极可由________________来控制。
电磁铁
电流的大小
线圈的匝数
电流的通断
电流的方向
3

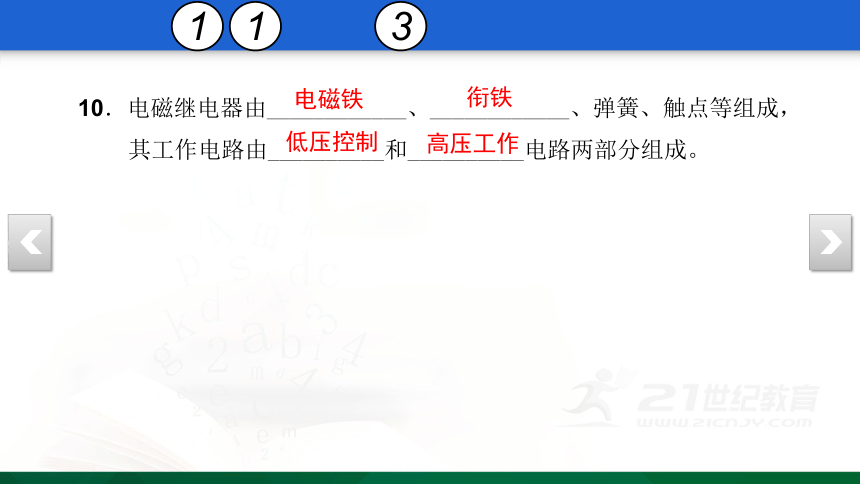

10．电磁继电器由____________、____________、弹簧、触点等组成，其工作电路由__________和__________电路两部分组成。
电磁铁
衔铁
低压控制
高压工作
知识点　　4　 　电动机

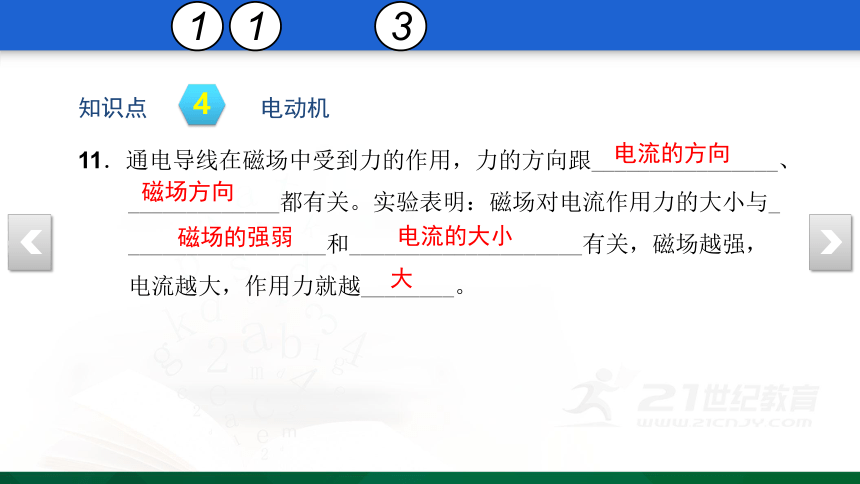

11．通电导线在磁场中受到力的作用，力的方向跟________________、_____________都有关。实验表明：磁场对电流作用力的大小与__________________和____________________有关，磁场越强，电流越大，作用力就越________。
电流的方向
磁场方向
磁场的强弱
电流的大小
大
4

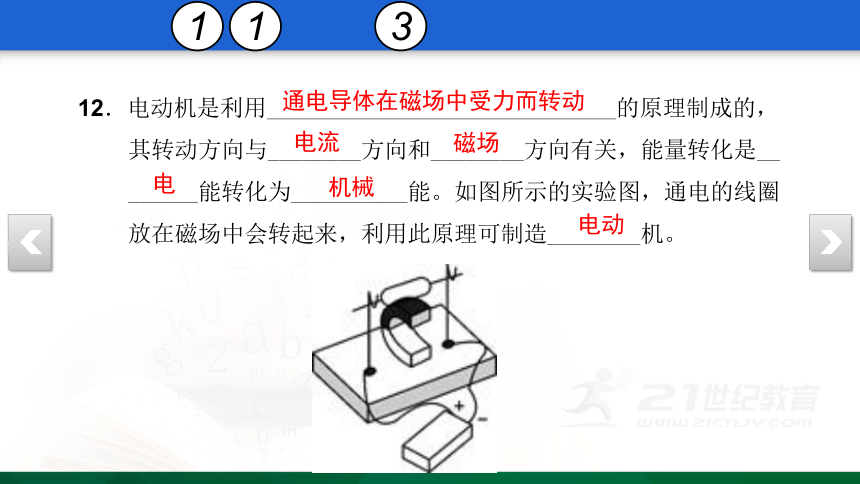

12．电动机是利用______________________________的原理制成的，其转动方向与________方向和________方向有关，能量转化是________能转化为__________能。如图所示的实验图，通电的线圈放在磁场中会转起来，利用此原理可制造________机。
通电导体在磁场中受力而转动
电流
磁场
电
机械
电动
13．为使电动机能持续地转动下去，必须要安装______________，其作用是当线圈转过__________时，能自动改变线圈中的________方向，它的构造是两个相互绝缘的铜半环。
换向器
平衡位置
电流
知识点　　5　 　磁生电
14．英国物理学家__________在1831年发现磁能生电，根据这个发现，后来发明了________，使人类大规模用电成为可能。
15．____________的一部分导体在磁场中做____________磁感线运动时，导体中就产生了电流。这种由于导体在磁场中运动而产生电流的现象叫做______________。
16．发电机是根据________________原理制成的，是把____________能转化为__________能的机器。
法拉第
发电机
闭合电路
切割
电磁感应
电磁感应
机械
电
5
易考点训练
考 点　　　1　 　磁现象、磁场
1．如图是把A、B、C三块钢块悬挂起来，并让它们彼此靠近时的情况，则下列判断正确的是（　　）
A．因为A、B吸引，B、C相互排斥，所以只有B是磁体
B．因为A、B吸引，B、C相互排斥，所以A、B、C一定都是磁体
C．若A、C靠近，一定会相互吸引
D．若A、C靠近，可能会相互排斥
C
1
2．下列说法正确的是（　　）
①磁体的磁性越强，能吸引的物质种类就越多；
②指南针能够指南北，是由于受到地磁场的作用；
③能够自由转动的小磁针静止时，其N极指向地理北极附近；
④磁体之间的相互作用是通过磁场发生的，但磁场并不存在。
A．只有②和③ B．只有①和②
C．只有③和④ D．只有①和④
A
3．在有机玻璃板上均匀地撒上细铁屑，并将它放在条形磁体上，轻敲玻璃板，可观察到细铁屑的分布情况如图所示，则下列有关分析正确的是（　　）
A．细铁屑的分布形象地显示了磁场中磁感线的多少
B．细铁屑的排列形象地显示出磁场的分布
C．磁场强弱的分布情况与细铁屑的多少有关
D．将细铁屑连起来的线就是磁感线
B
4．在条形磁体四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是________（填“N”或“S”）极。
N
考 点　　　2　 　电生磁
5．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（　　）
A．左侧为N极，a端为正极
B．左侧为S极，a端为正极
C．左侧为N极，b端为正极
D．左侧为S极，b端为正极
C
2
6．如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的_____极，断开开关S，磁体静止时，B端会指向地理的________（填“北方”或“南方”）。
N
北方
7．如图为某电磁继电器的工作原理图，开关S闭合时，电磁铁____（填“有”或“无”）磁性，________（填“电灯”或“电铃”）通电工作。
有
电灯
8．小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图（1）所示电路，实验时：
（1）可通过观察___________________判断通电螺线管的磁极。
（2）为了探究通电螺线管外部磁场的方向与电流方向是否有关，实验中是通过_______________来改变通电螺线管中电流的方向。
小磁针
N
极的指向
对调电源正负极
（3）如图（2）所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与__________的磁场相似。
（4）本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系。请说出一种你的改进方法：____________________。
条形磁体
串联一个滑动
变阻器
考 点　　　3　 　磁场对通电导体的作用
9．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到________的作用，若只将电源的正、负极对调，则导体棒ab将向________（填“左”或“右”） 运动；若只将蹄形磁铁的N、S极对调，则导体棒ab将向__________（填“左”或“右”） 运动。
力
左
左
3
考 点　　　4　 　电磁感应及发电机
10．如图所示，在探究电磁感应现象的实验中，下列说法中正确的是（　　）
A．保持导体棒静止，灵敏电流计指针会偏转
B．让导体棒在磁场中运动，灵敏电流计指针一定会偏转
C．让导体棒在磁场中左右运动，灵敏电流计指针一定会偏转
D．将导线与灵敏电流计“＋”接线柱断开，让导体棒在磁场中运动，灵敏电流计指针会偏转
C
4
11．以下设备与发电机工作原理相同的是（　　）
A．动圈式话筒
B．扬声器
C．电磁铁
D．电动机
A
12．小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流计连接成如图所示的电路。请你参与探究并回答下列问题。
（1）悬挂金属棒静置于蹄形磁体的磁场中，此时两极正对区域磁感线的方向是竖直向______（填“上”或“下”）的。
（2）灵敏电流计的作用是用来检测______________的。若闭合开关后并未发现电流计指针偏转，经检查器材均
完好，各器材间连接无误，那么接下来你认为
最应该关注的器材是______。
下
感应电流
金属棒
（3）小明认为是原来磁体的磁性太弱所致，他提岀更换磁性更强的磁体，就在他移动原磁体时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因：__________________________________________。（仅写出最应该进行的一步操作）
（4）仅根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了！”此时你对小明的“成果发布”作何评价？_________________________________________________________________________________________________________________________。
使金属棒沿水平方向快速切割磁感线运动
普遍性
，
应该用不同种类的金属棒
，
还要使金属棒朝
不合理
，
因为只做了一次实验
，
得出的结论具有偶然性
，
不具有
各个方向运动
易错点突破
易错点　　1　 　错误认为被磁化后，都将长期保持磁性
1．电磁继电器里电磁铁的铁芯常用软铁而不用钢，这是因为（　　）
A．软铁能被磁化，而钢不能被磁化
B．软铁易被磁化，而钢不易被磁化
C．在磁化时，软铁具有的磁性比钢的强
D．软铁的磁性易消失，而钢的磁性不易消失
D
1
易错点　　2　 　错误认为螺线管内部与外部磁感线特点一致
2．闭合开关S，当位于螺线管内部的小磁针保持静止时，其N、S极所指的方向如图，则电源左端应是____________（填“正”或“负”）极。
正
2
易错点　　3　 　不会正确应用安培定则
3．小明在科技馆参观了磁悬浮地球仪后，回家模仿制作了磁悬浮地球仪，自制地球仪内有一磁体，底座内有一金属线圈（线圈电阻不计），R为保护电阻。若要让地球仪悬浮得更高，下列做法正确的是（　　）
A．条形磁体的b端为N极，开关S2连到接线柱1上
B．条形磁体的b端为N极，开关S2连到接线柱2上
C．条形磁体的b端为S极，开关S2连到接线柱2上
D．条形磁体的b端为S极，开关S2连到接线柱1上
C
3
4．如图所示是自动扶梯的原理图。当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性________（填“较强”或“较弱”），电磁继电器的动触点与______（填“上面”或“下面”）的静触点接触，电梯运行缓慢。当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变快。图中画出了某一时刻线圈中的电流方向，可以判断电磁铁的上端
是________（填“N”或“S”）极。
较弱
上面
N
易错点　　4　 　不会判断电动机的工作原理图，不会分析电动机中出现的故障
5．据有关媒体报道，我国的第三艘航母将使用电磁弹射，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。在如图所示的四个实验中，与电磁弹射器的工作原理相同的是（　　）
A B C D
D
4
6．如图所示为小金同学制作的简易直流电动机模型。他用金属丝做成两个支架，分别与电池的两极相连。用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮。将线圈放在支架上，磁体放在线圈下。接通电源后且用手轻推一下线圈，线圈就会不停地转动起来。
（1）直流电动机的工作原理是_______________________________。
（2）将线圈一端的漆全部刮去，另一端刮去一半，这样做的目的是让线圈能____________。
（3）如果电池、开关、导线的连接和性能良好，闭合开关后线圈不能连续转动，请你分析可能的原因是__________________________________________。（写出一点即可）
通电线圈在磁场中受力而转动
持续转动
磁场太弱
或开始线圈处在平衡位置
易错点　　5　 　不清楚感应电流产生的条件
7．如图所示，在“探究产生感应电流”的四次实验中，有感应电流产生的是（　　）
A B C D
C
5
易错点　　6　 　不能区分发电机和电动机
8．下列关于电动机和发电机的几种说法中不正确的是（　　）
A．电动机是利用通电线圈在磁场中会转动的原理制成的
B．发电机是利用电磁感应现象的原理制成的
C．电动机是把电能转化为机械能的装置
D．发电机是一种用电器，电动机是一种电源
D
6
9．下列三幅图中，图________是交流发电机的结构原理图，图乙的工作原理是______________________________。
甲
通电线圈在磁场中受力而转动
