【期末复习】第二十章 电与磁 检测卷 20 习题课件（40张PPT）

第二十章检测卷 20
检测内容：第二十章
一、选择题（每小题3分，共30分）

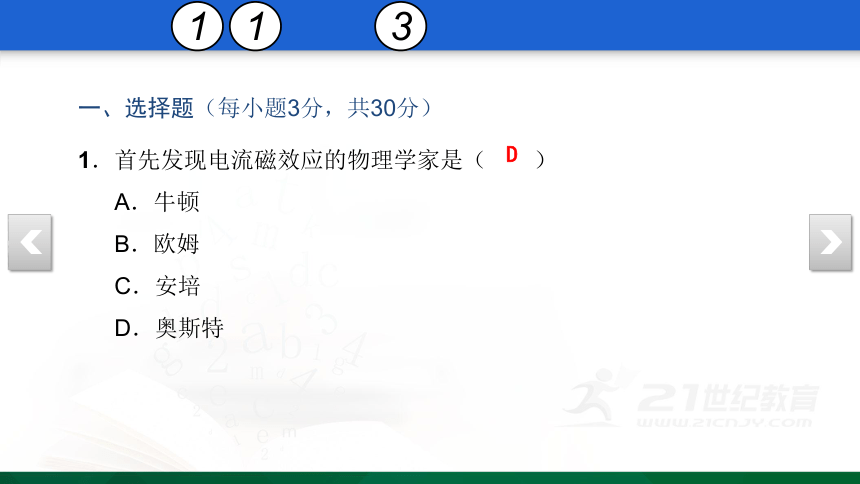

1．首先发现电流磁效应的物理学家是（　　）
A．牛顿
B．欧姆
C．安培
D．奥斯特
D

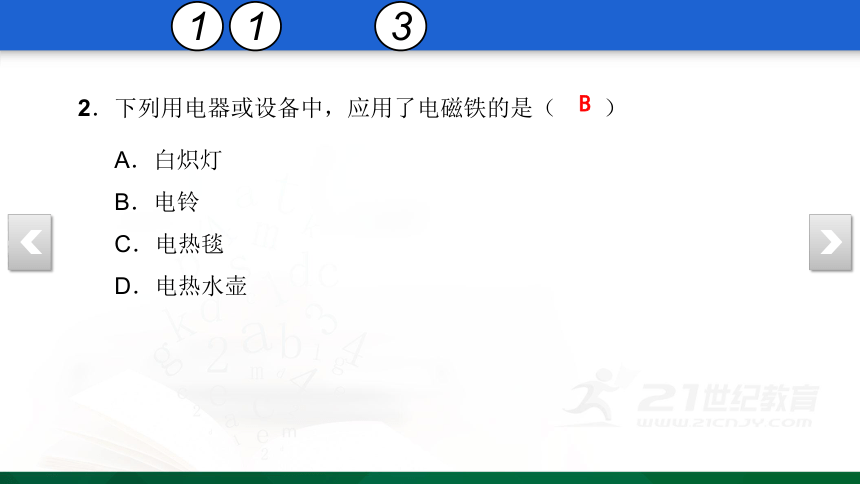

2．下列用电器或设备中，应用了电磁铁的是（　　）
A．白炽灯
B．电铃
C．电热毯
D．电热水壶
B

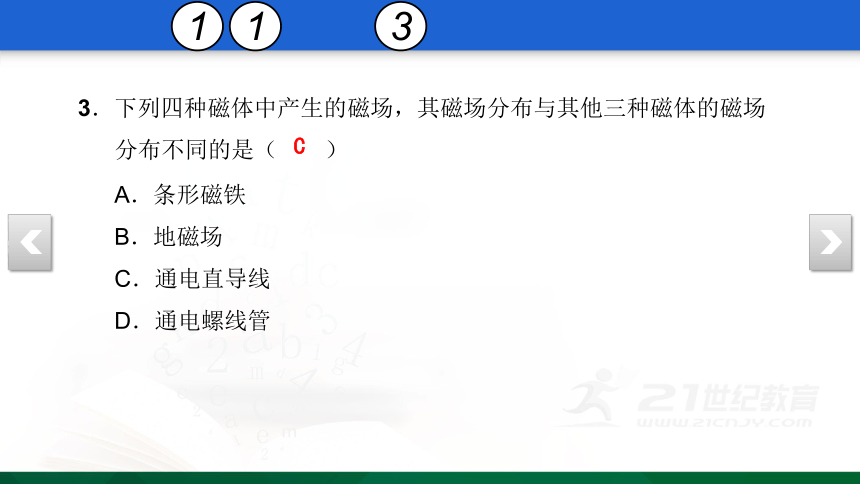

3．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（　　）
A．条形磁铁
B．地磁场
C．通电直导线
D．通电螺线管
C

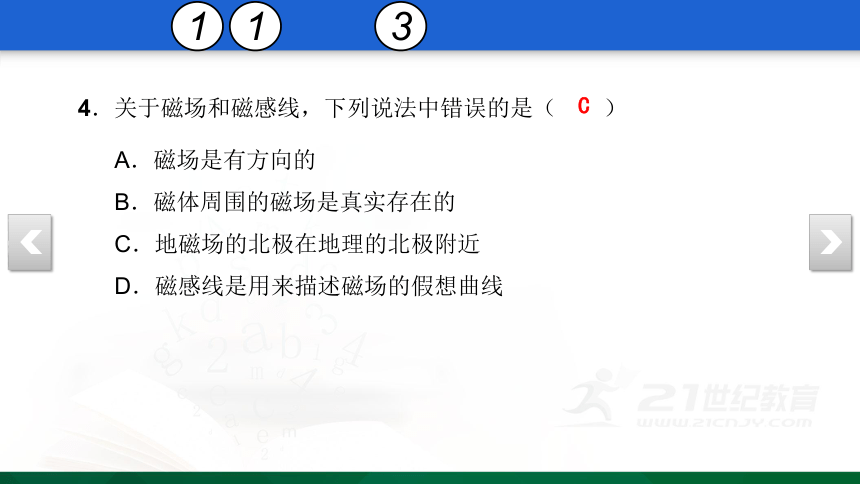

4．关于磁场和磁感线，下列说法中错误的是（　　）
A．磁场是有方向的
B．磁体周围的磁场是真实存在的
C．地磁场的北极在地理的北极附近
D．磁感线是用来描述磁场的假想曲线
C

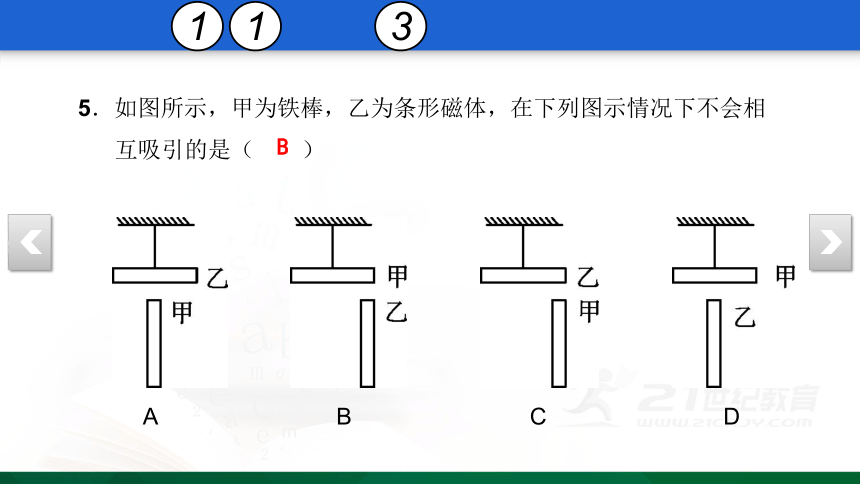

5．如图所示，甲为铁棒，乙为条形磁体，在下列图示情况下不会相互吸引的是（　　）
A B C D
B

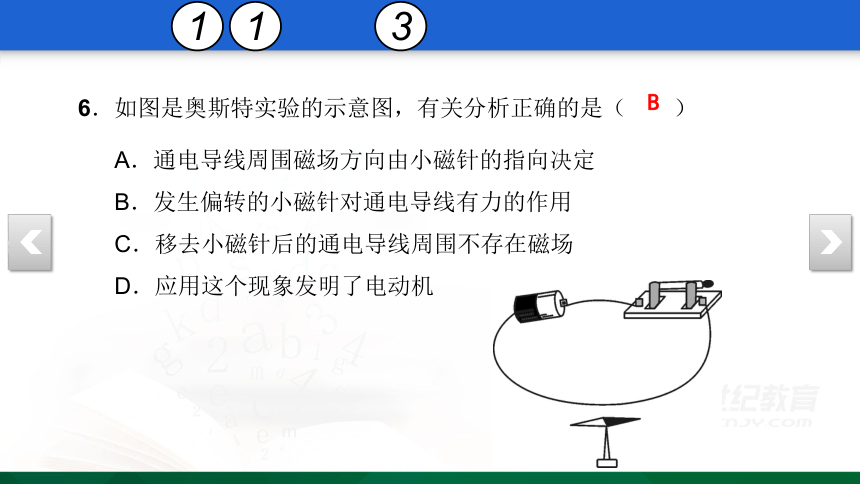

6．如图是奥斯特实验的示意图，有关分析正确的是（　　）
A．通电导线周围磁场方向由小磁针的指向决定
B．发生偏转的小磁针对通电导线有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．应用这个现象发明了电动机
B

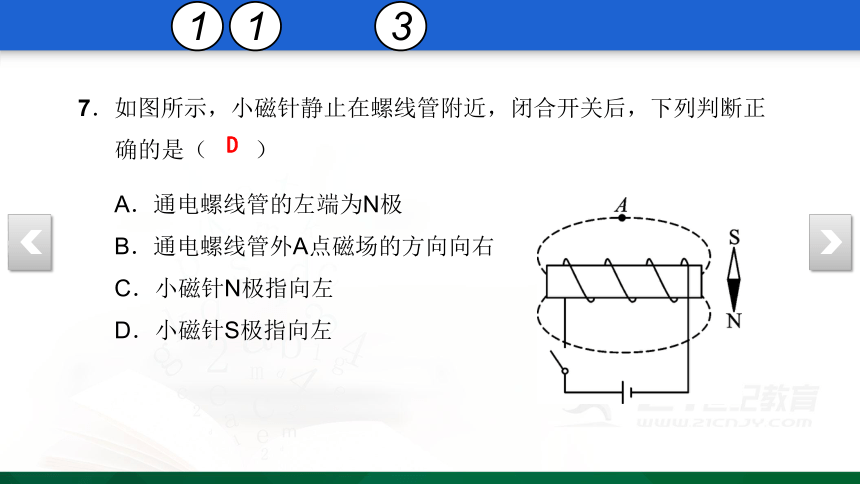

7．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（　　）
A．通电螺线管的左端为N极
B．通电螺线管外A点磁场的方向向右
C．小磁针N极指向左
D．小磁针S极指向左
D

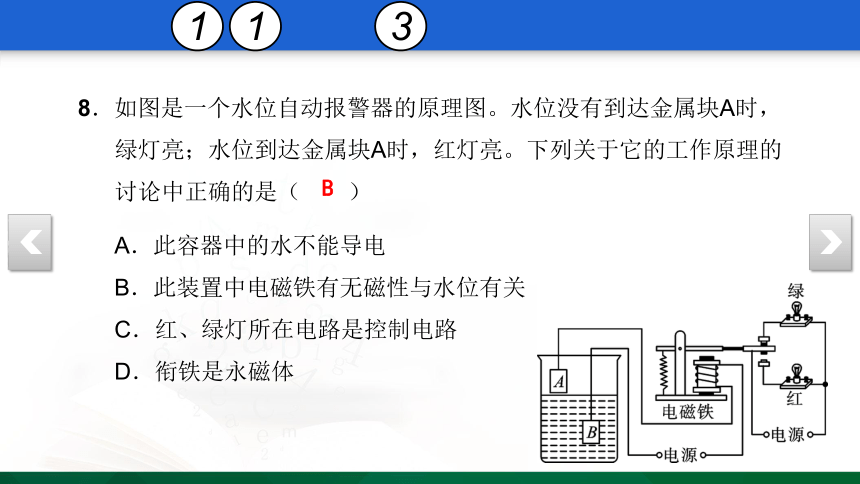

8．如图是一个水位自动报警器的原理图。水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮。下列关于它的工作原理的讨论中正确的是（　　）
A．此容器中的水不能导电
B．此装置中电磁铁有无磁性与水位有关
C．红、绿灯所在电路是控制电路
D．衔铁是永磁体
B
9．如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是（　　）
A．动圈式喇叭
B．动圈式话筒
C．电铃
D．发电机
A

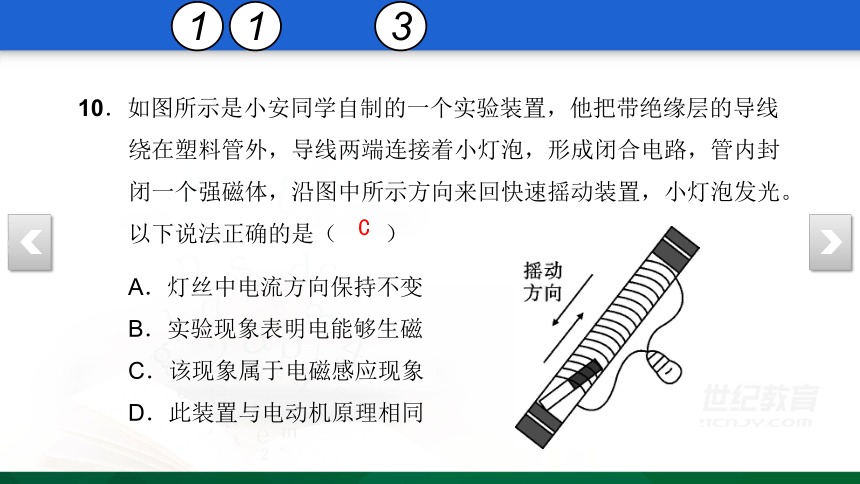

10．如图所示是小安同学自制的一个实验装置，他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿图中所示方向来回快速摇动装置，小灯泡发光。以下说法正确的是（　　）
A．灯丝中电流方向保持不变
B．实验现象表明电能够生磁
C．该现象属于电磁感应现象
D．此装置与电动机原理相同
C
二、填空题（每空2分，共28分）

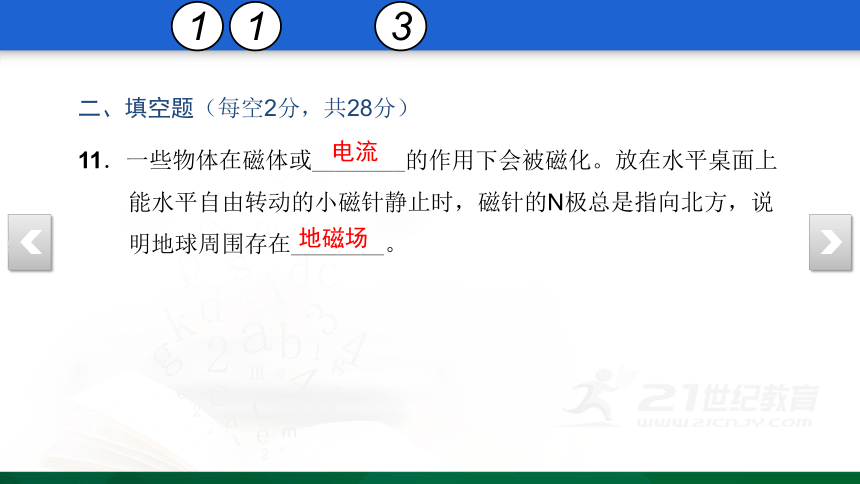

11．一些物体在磁体或________的作用下会被磁化。放在水平桌面上能水平自由转动的小磁针静止时，磁针的N极总是指向北方，说明地球周围存在________。
电流
地磁场
12．如图是条形磁体周围铁屑的分布情况及小磁针的指向。图中各点小磁针有固定指向，说明磁体周围的磁场具有________；铁屑在磁场中被磁化成__________，从而在磁场中有序排列。
方向
磁体
13．如图所示，是利用被磁化的缝衣针制成的简易指南针，若静止时针尖指向地理位置的北方，则针尖是简易指南针的________极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的________方。
N
北
14．如图是直流电动机的工作原理图，部件“AB”是____________，其作用是当线圈因惯性转过__________时，立即改变电流方向，从而改变线圈的受力方向，使线圈在磁场中持续转动。电动机工作时，能把电能转化为____________。
换向器
平衡位置
机械能
15．如图所示的电路，开关S接到a后，电磁铁左端为________极，小磁针静止时，A端是________极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性________（填“增强”“不变”或“减弱”）。
N
北
N
16．如图所示，一轻杆左端挂一矩形塑料框A，右端挂一外形相同的金属框B，以O为支点在水平位置静止。现使此装置竖直匀速下降，其下方有一方向垂直纸面向里的磁场区域（用“×”表示磁感线），当A、B框下端一同刚进入磁场时，发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因：__________________________________________________________________________
__________________________若将磁场方向改为垂
直纸面向外，重复上述操作，杆将沿________
（填“顺时针”或“逆时针”）方向转动。
金属框
B
下端刚进入磁场时
，
做切割磁感线运动会产生感应电流
，
通电金属框
B
在磁场中受到向上的磁场力
逆时针
三、作图题（第17题3分，第18题4分，共7分）
17．如图所示，小磁针处于静止状态，请在图中标出磁感线的方向和小磁针的N极。
18．小珊用如图所示的电路探究电生磁现象，当闭合开关，滑动变阻器的滑片向A端滑动时，发现弹簧伸长，请你将实物图补充完整，并标出通电螺线管的N极。
四、实验探究题（第19题6分，第20题10分，第21题6分，共22分）
19．小红在“探究通电螺线管外部磁场分布”实验中：
（1）往嵌入螺线管的硬纸板上均匀撒上铁屑，通电后________（填写操作方法）硬纸板，铁屑的排列如图所示，由此可以判断通电螺线管外部磁场与条形磁体的磁场分布相似。
（2）她还将电池的正负极对调，这样操作是为了研究________的方向与电流方向是否有关。
（3）人们很形象地用“蚂蚁爬”或“猴子抱”
来描述通电螺线管的电流方向与N极位置
关系，物理学上通常用__________来判断通电
螺线管的极性。
轻敲
磁场
安培定则
20．如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如表。
{775DCB02-9BB8-47FD-8907-85C794F793BA}实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
（1）用笔画线代替导线，在乙图中将变阻器正确连入电路。小谦在电路中接入滑动变阻器的作用是________。
（2）比较实验2和3，说明通电导线在磁场中受力方向与________有关，比较实验________，说明通电导线在磁场中受力方向与电流方向有关。
（3）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是________。
保护电路
磁场方向
2
、
4
转换法
21．某同学利用如图所示的实验装置探究什么情况下磁可以生电。
（1）实验时应将电流表、导线ab串联起来组成________回路。
（2）该同学进行以下尝试，能使电流表指针偏转的是________（填字母标号）。
A．导线ab在磁场中静止，换用磁性更强的蹄形磁体
B．导线在磁场中静止，但不用单根导线ab，而用匝数很多的线圈
C．蹄形磁体静止，导线ab从图中所示位置水平向左或水平向右运动
闭合
CE
D．蹄形磁体静止，导线ab从图中所示位置竖直向上或竖直向下 运动
E．蹄形磁体静止，导线ab从图中所示位置斜向上或斜向下运动
（3）如图所示的实验装置中，将电流表换成________进行触接，还可以探究电动机的工作原理。
电源
五、计算题（13分）
22．智能自动化管理是未来社会的发展趋势，如图甲所示为某工作室的自动化光控电路图，其中光敏电阻R的阻值随照度变化的关系如图乙所示（照度表示物体被照明的程度，单位是Lx）。请你回答下列问题。
（1）电磁继电器是利用电流________效应工作的，当光照强度增强时，光敏电阻将________，控制电路中的电流将________（填“变大”“变小”或“不变”）。长时间使用后，控制电路中的电流将降低，若在相同的情况下接通电路，则光照强度________（填“增强”“减弱”或“不变”）。
（2）当开关S闭合时，光敏电阻上的照度大于或等于0.4 Lx时，警示灯L亮，已知控制电路的电源电压为22 V，电磁继电器的线圈电阻为10 Ω，此时控制电路中的电流是多大？
（3）若使电流达到0.2 A时，光敏电阻上的照度大于或等于0.4 Lx时警示灯L亮，试通过计算说明怎样改装控制电路。（注：可以添加必要的元件）
磁
变小
变大
增强
