【期末复习】第十八章 电功率 检测卷 15 习题课件（28张PPT）

第十八章检测卷 15
检测内容：第十八章
一、选择题（每小题3分，共30分）

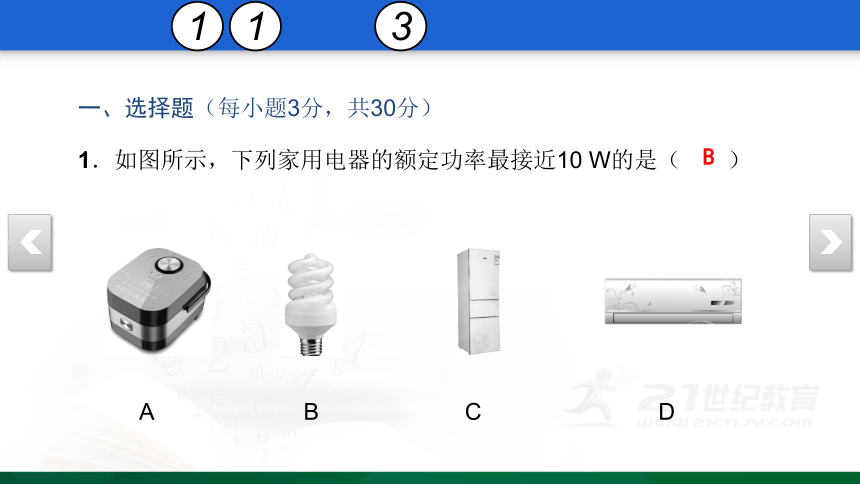

1．如图所示，下列家用电器的额定功率最接近10 W的是（　　）
A B C D
B
2．下列电器中，利用电流热效应工作的是（　　）
A．洗衣机
B．电动自行车
C． 电熨斗
D．电冰箱
C

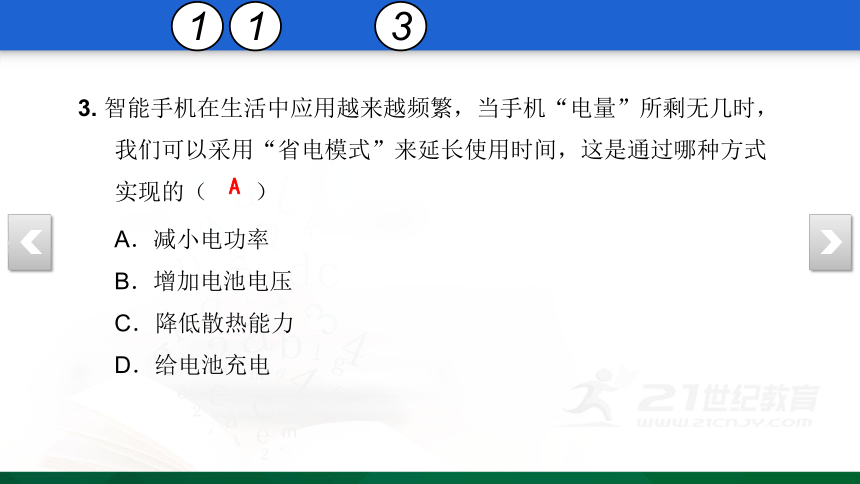

3. 智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（　　）
A．减小电功率
B．增加电池电压
C．降低散热能力
D．给电池充电
A

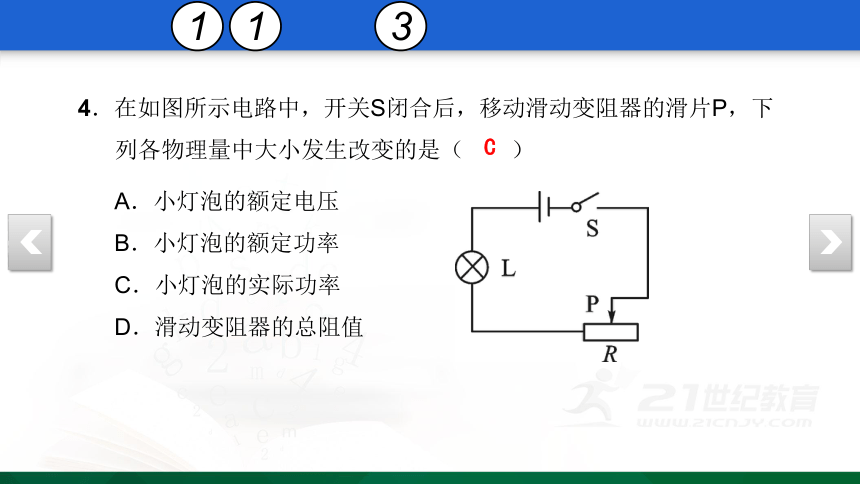

4．在如图所示电路中，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量中大小发生改变的是（　　）
A．小灯泡的额定电压
B．小灯泡的额定功率
C．小灯泡的实际功率
D．滑动变阻器的总阻值
C

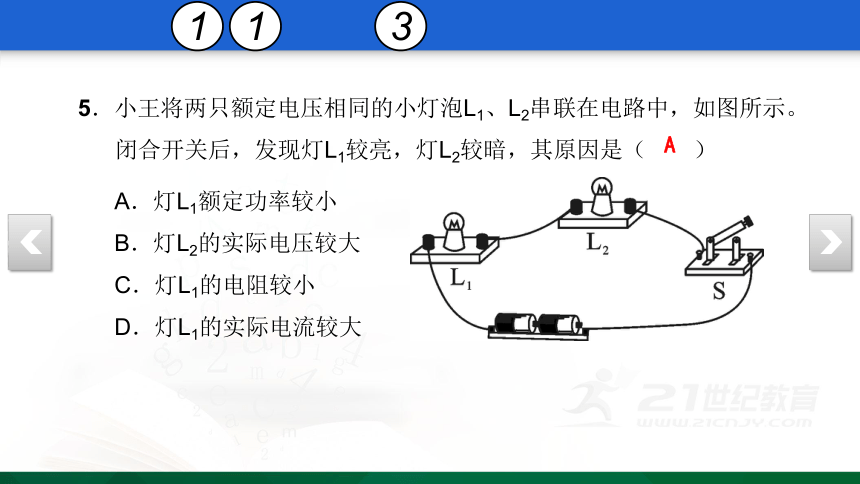

5．小王将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（　　）
A．灯L1额定功率较小
B．灯L2的实际电压较大
C．灯L1的电阻较小
D．灯L1的实际电流较大
A

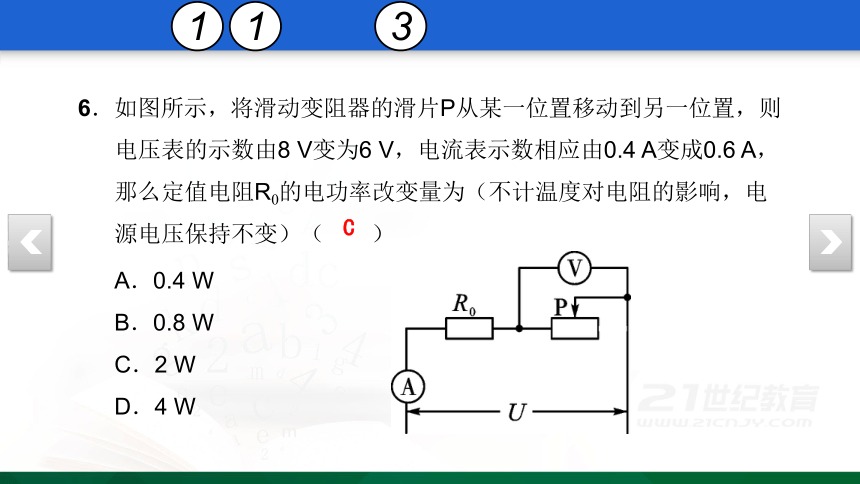

6．如图所示，将滑动变阻器的滑片P从某一位置移动到另一位置，则电压表的示数由8 V变为6 V，电流表示数相应由0.4 A变成0.6 A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（　　）
A．0.4 W
B．0.8 W
C．2 W
D．4 W
C

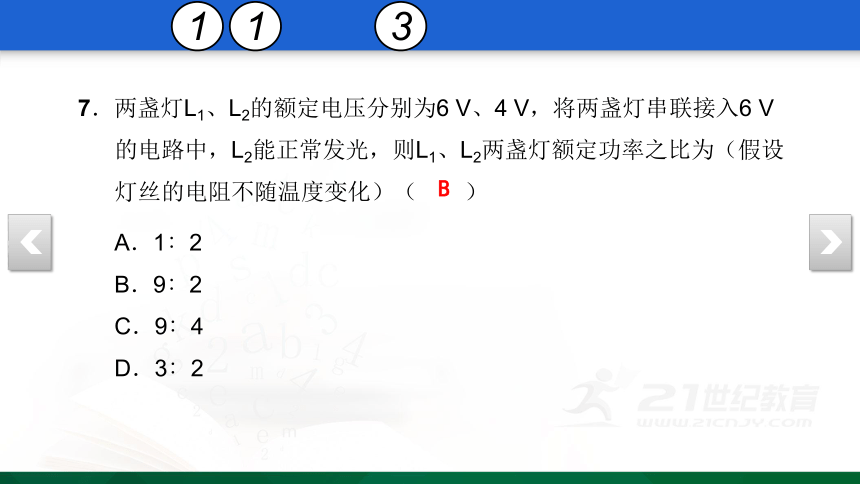

7．两盏灯L1、L2的额定电压分别为6 V、4 V，将两盏灯串联接入6 V的电路中，L2能正常发光，则L1、L2两盏灯额定功率之比为（假设灯丝的电阻不随温度变化）（　　）
A．1∶2
B．9∶2
C．9∶4
D．3∶2
B

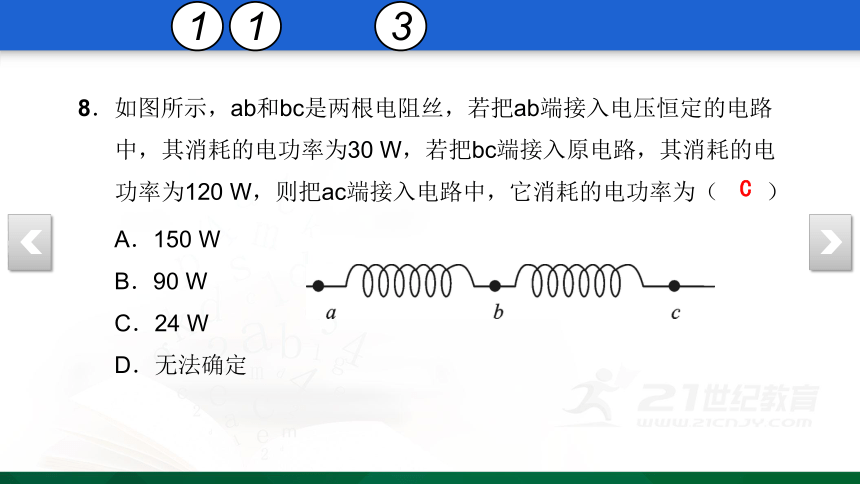

8．如图所示，ab和bc是两根电阻丝，若把ab端接入电压恒定的电路中，其消耗的电功率为30 W，若把bc端接入原电路，其消耗的电功率为120 W，则把ac端接入电路中，它消耗的电功率为（　　）
A．150 W
B．90 W
C．24 W
D．无法确定
C
9．有两只灯泡L1、L2，分别标有“220 V　100 W”和“220 V　40 W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（　　）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220 V的电路，L1、L2消耗的功率之比是2∶5
C．两灯串联接入220 V的电路，L1消耗的功率小于25 W
D．两灯串联接入220 V的电路，两灯泡消耗总功率大于40 W小于100 W
C
10．甲图是小灯泡L和电阻R的I?U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1 W。下列说法错误的是（　　）
A．只闭合开关S1时，小灯泡L 的电阻为4 Ω
B．再闭合开关S2时，电流表示数增加0.2 A
C．再闭合开关S2时，电路总功率为1.4 W
D．再闭合开关S2后，在1 min 内电
阻R产生的热量为240 J
D
二、填空题（每空2分，共26分）
11．小奕看见他爸爸的手机锂电池上面标明电压为3.7 V，容量为3 000 mA·h，则它充满电后存储的电能为_______J，该手机的待机电流为15 mA，则该手机最长待机时间为________h。
39
960
200
12．某电吹风工作6 min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为_______kW·h，电功率为_______W，这些电能可供一只“220 V　10 W”的LED灯正常工作_______h。
0.1
1 000
10
13．在用电高峰期，家中的灯泡比正常发光时要________（填“亮些”或“暗些”）；当实际电压为210 V时，标有“220 V　60 W”的灯泡发光的实际功率是________W。
暗些
54
.
7
14．一台直流电动机额定电压为220V，其电阻为1 Ω。正常工作时通过的电流为20 A，则该电动机的额定功率是________kW，电动机连续正常工作10 min，电动机因本身有电阻而发热损失的电能为____________J。
4
.
4
2
.
4
×
10
5
15．如图所示电路，电源电压保持不变，电阻R1与R2的阻值之比为2∶3。开关S断开时，R1与R2的电功率之比为________；开关S闭合前后，电压表两次的示数之比为________。
2∶3
2∶5
16．如图所示，一个电阻箱R1与一个定值电阻R2串联。当R1＝4 Ω时，电压表示数为U1，R2的功率为P1；当R1＝8 Ω时，电压表示数为U2，R2的功率为P2；已知P1∶P2＝9∶4，则U1∶U2＝________，R2的电阻为________Ω。
3∶2
4
三、实验探究题（第17题10分，第18题8分，共18分）
17．在测量小灯泡的电功率时，电源电压为3 V，小灯泡上标有“2.5 V”字样。
（1）在如图甲所示的电路中，闭合开关、移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是______________________，经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画
出一根导线连接成正确的电路。
电压表串联
在电路中
（2）电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I?U图象如图乙所示，则小灯泡的额定功率是________W。由图可知，小灯泡的实际功率随实际电压的增大而________，滑动变阻器的规格应选择________。
A．10 Ω　1 A
B．15 Ω　1 A
C．25 Ω　1 A
D．30 Ω　1 A
0.625
增大
C
18．小明用图中的装置“探究影响电流产生的热量的因素”，a、b、c、d四个密闭容器中装有等量的空气，分别将导线1、2和3、4接到电源两端。请回答下列问题。
（1）在图甲中，这个装置可探究电流产生的热量与________的关系。通电一段时间后，容器_______（填“a”或“b”）中电流产生的热量较多。
电阻
b
（2）该实验是通过观察U形管中液面________的变化，来比较电流通过电阻丝产生的热量多少，这应用的主要物理方法是________（填字母）。
A．等效替代法 B．放大法
C．转换法 D．控制变量法
（3）图乙是“探究电流产生的热量与某因素的关系”的实验装置，该探究中得到的结论：________________________________________________________________________
高度差
C
在电阻与通电时间相同时
，
通过导体的电流越大
，
产生
的热量越多
四、计算题（第19题12分，第20题14分，共26分）
19．如图所示，灯L标有“6 V　3.6 W”字样，电源电压保持不变，闭合开关S，电流表示数为0.1 A，灯实际功率为0.9 W（灯丝电阻不随温度变化）。求：
（1）定值电阻R0的阻值。
（2）电路的总功率。
（3）通电1 min灯L消耗的电能。
20．图甲是某款电热水龙头，即开即热、冷热兼用。图乙是它的原理电路。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如下表。不考虑温度对电阻丝的影响，请回答下列问题。
{775DCB02-9BB8-47FD-8907-85C794F793BA}额定电压
220 V
额定
功率
温水
2 200 W
热水
3 000 W
（1）开关置于2时，水龙头放出的水是_______（填“冷”“温”或“热”）水，此时电路中的电流是多大？
（2）水龙头放热水时，正常工作60 s，消耗的电能是多少？
（3）R2的电阻是多大？
谢 谢！
