第十九章复习卷 16
复习内容：第十九章
知识点归纳
知识点　　1　 　家庭电路

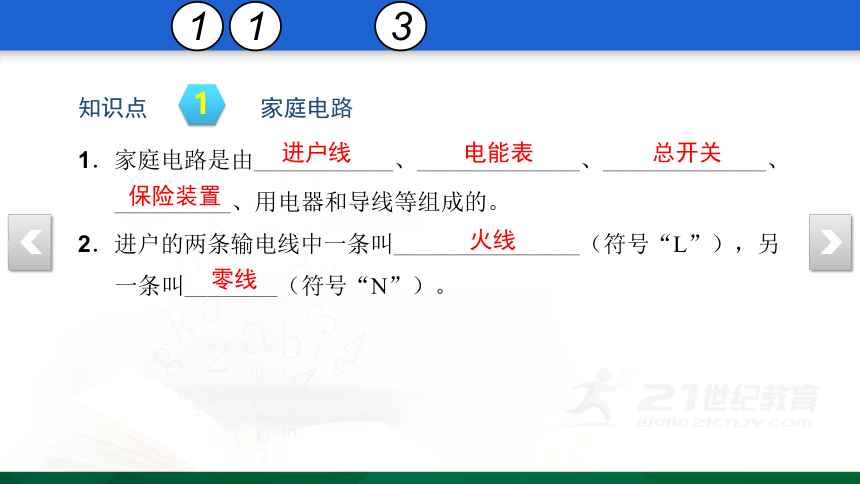

1．家庭电路是由____________、______________、______________、__________、用电器和导线等组成的。
2．进户的两条输电线中一条叫________________（符号“L”），另一条叫________（符号“N”）。
1
进户线
电能表
总开关
保险装置
火线
零线

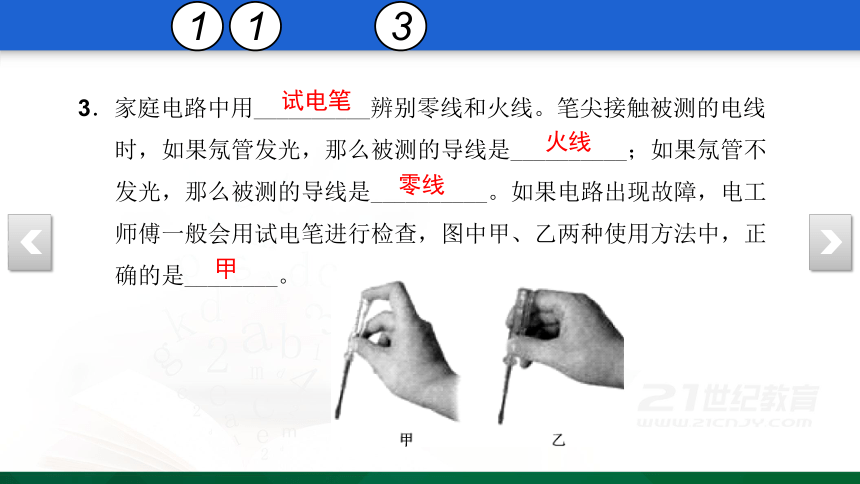

3．家庭电路中用__________辨别零线和火线。笔尖接触被测的电线时，如果氖管发光，那么被测的导线是__________；如果氖管不发光，那么被测的导线是__________。如果电路出现故障，电工师傅一般会用试电笔进行检查，图中甲、乙两种使用方法中，正确的是________。
试电笔
火线
零线
甲

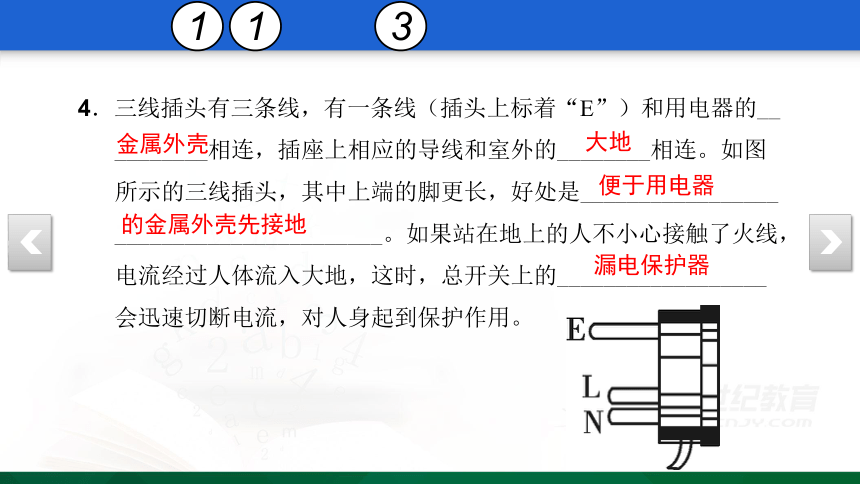

4．三线插头有三条线，有一条线（插头上标着“E”）和用电器的__________相连，插座上相应的导线和室外的________相连。如图所示的三线插头，其中上端的脚更长，好处是________________________________________。如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的__________________会迅速切断电流，对人身起到保护作用。
金属外壳
大地
漏电保护器
的金属外壳先接地
便于用电器
知识点　　2　 　家庭电路中电流过大的原因

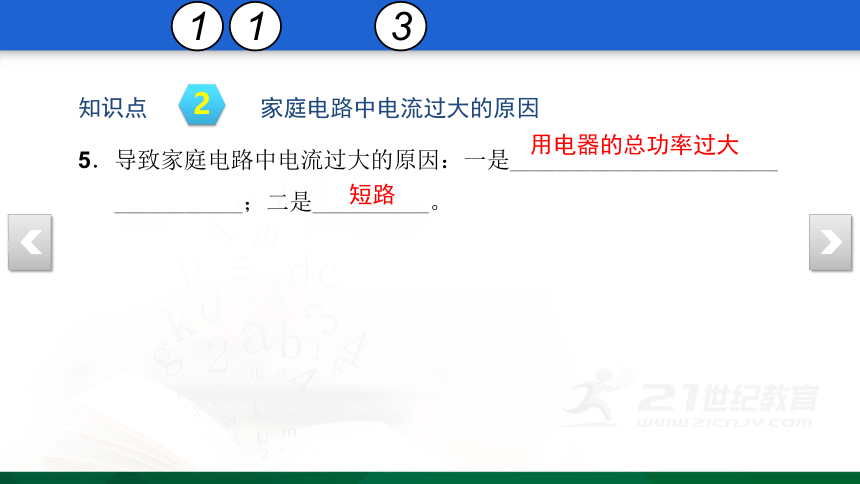

5．导致家庭电路中电流过大的原因：一是__________________________________；二是__________。
用电器的总功率过大
短路
2

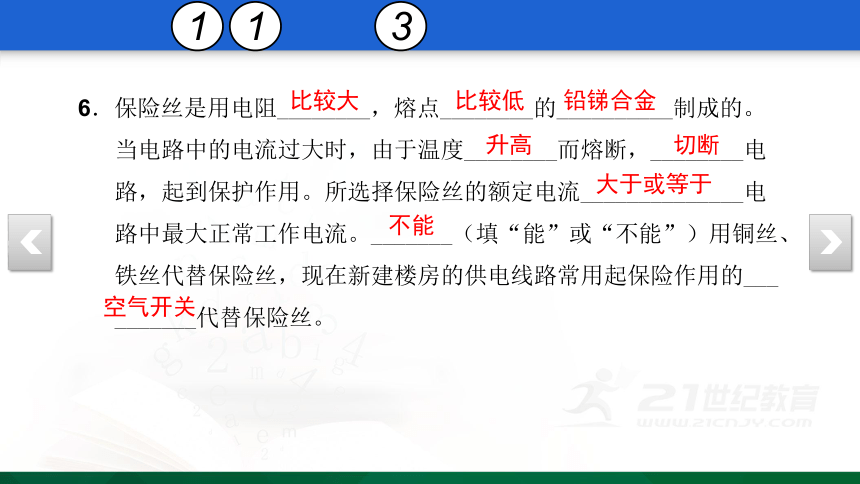

6．保险丝是用电阻________，熔点________的__________制成的。当电路中的电流过大时，由于温度________而熔断，________电路，起到保护作用。所选择保险丝的额定电流______________电路中最大正常工作电流。_______（填“能”或“不能”）用铜丝、铁丝代替保险丝，现在新建楼房的供电线路常用起保险作用的__________代替保险丝。
比较大
比较低
铅锑合金
升高
切断
大于或等于
不能
空气开关
知识点　　3　 　安全用电

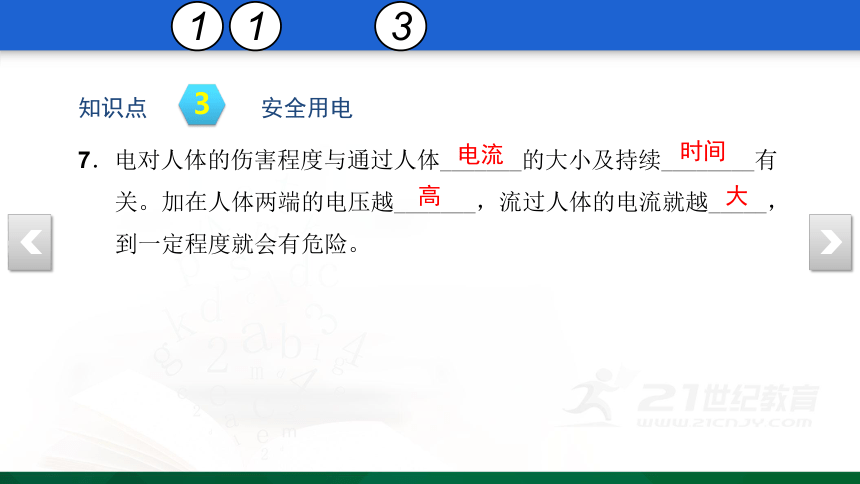

7．电对人体的伤害程度与通过人体_______的大小及持续________有关。加在人体两端的电压越_______，流过人体的电流就越_____，到一定程度就会有危险。
电流
时间
高
大
3

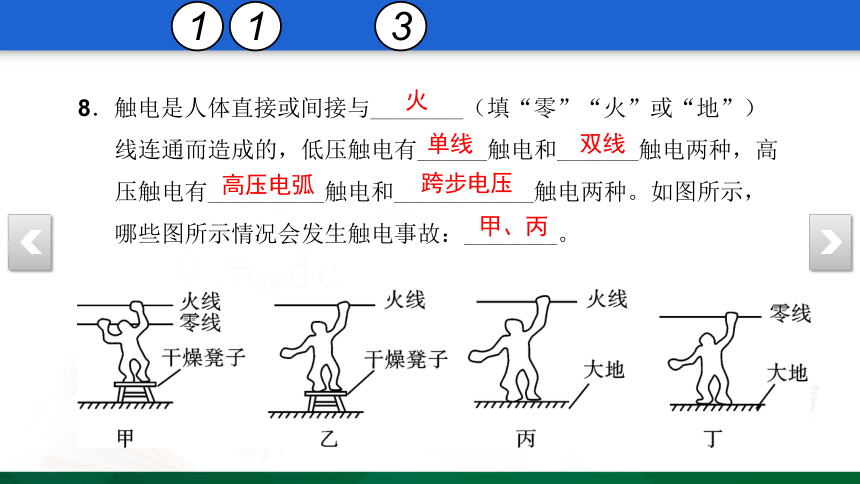

8．触电是人体直接或间接与________（填“零”“火”或“地”）线连通而造成的，低压触电有______触电和_______触电两种，高压触电有__________触电和____________触电两种。如图所示，哪些图所示情况会发生触电事故：________。
火
单线
双线
高压电弧
跨步电压
甲
、
丙

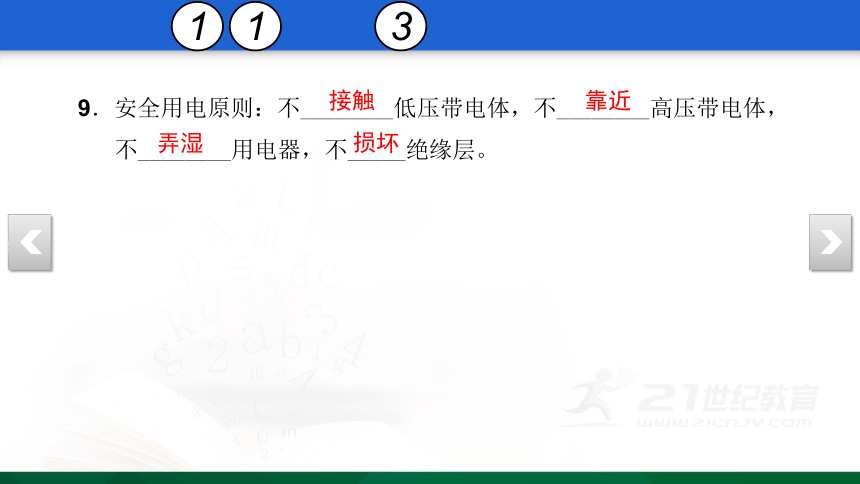

9．安全用电原则：不________低压带电体，不________高压带电体，不________用电器，不_____绝缘层。
接触
靠近
弄湿
损坏
10．雷电是大气中一种剧烈的________现象。高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做__________。高压输电线最上面的两条导线是用来________的。
放电
避雷针
防雷
易考点训练
考 点　　　1　 　家庭电路的组成
1．如图中的家庭电路元件，连接顺序正确的是（　　）
A B C D
B
1
2．下列家庭电路中，连接符合安全用电要求的是（　　）
A B C D
B
3．正确使用插线板是安全用电的要求。使用如图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合，插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（　　）
A B C D
D
4．如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（　　）
A．电能表是测量家庭电路中用电器总功率的仪表
B．各个小彩灯之间是并联的
C．插座中的相线（火线）和中性线（零线）间的电压是380 V
D．洗衣机工作时其金属外壳需要接地
D
考 点　　　2　 　家庭电路的故障分析
5．小雨家里的电灯正常使用。当他打开额定功率为5 W的台灯时，室内电灯全部熄灭且照明电路的空气开关断开。发生这种现象的原因可能是（　　）
A．台灯的功率过大
B．同时使用的用电器过多
C．台灯处发生了短路
D．台灯处发生了断路
C
2
考 点　　　3　 　高压触电及其防护
6．关于高压触电，下列说法正确的是（　　）
A．只要不接触高压带电体就不会触电
B．不要在高压线下钓鱼、放风筝等
C．发现高压线落地，马上大步跑开
D．在野外遇到雷雨天气时，应立即跑到大树下躲避
B
3
7．如图所示，高压输电线落在地面上，地面上与电线断头距离不同的各点间存在着_______。当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了_______，这时电流通过人体，造成______________（填“跨步电压触电”或“电弧触电”）。当你不小心靠近了高压线断头落地处，为保证不触电，你打算采取的方法是______________________。
电压
电压
跨步电压触电
两脚并拢
，
跳着离开
考 点　　　4　 　安全用电
8．下列做法中，符合安全用电原则的是（　　）
　 　 　　 　
A．高压线下钓鱼 B．机壳没有接地 C．绝缘皮破损 D．安装避雷针
D
4
9．以下说法符合安全用电原则的是（　　）
A．一个接线板上同时使用多个大功率用电器
B．充电结束拔下手机后，充电器一直插在墙上的插座上
C．若用电器的金属外壳使试电笔氖管发光，则不要去触碰
D．当电器刚刚起火时，迅速用水浇灭小火苗
C
易错点突破
易错点　　1　 　试电笔的作用及使用
1．图为试电笔的结构及使用方法。下列说法正确的是（　　）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
B
1
易错点　　2　 　不会正确用试电笔判断电路故障
2．如图所示为家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用试电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．灯L2短路
B．灯L2所在支路开路
C．c、d两点间开路
D．c点左侧的零线开路
C
2
易错点　　3　 　家庭电路的连接
3．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
3
4．家用投影仪的主要原件是灯泡和风扇，使用时灯泡L和风扇M同时工作，风扇起散热作用；使用后，应先断开开关S1使灯泡停止工作，再断开开关S2使风扇停止工作。若只闭合开关S1，灯泡不亮。请把电路连接完整。
5．图甲是彬彬家新购买的插座转换器，其内部简化电路如图乙所示。当闭合开关S和S1时，插座和USB接口能正常使用，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S、断开S1时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响。请在图乙中将未完成的电路补充完整。
易错点　　4　 　不会判断家庭电路中电流过大的原因
6．关于家庭电路中电流过大引起保险丝熔断的原因中，下列说法正确的是（　　）
A．一定是同时使用几个大功率的用电器
B．一定是火线和零线直接连通
C．可能是电线使用年久，绝缘皮老化，使两根电源线相连通
D．可能是检修房屋不小心使进户线断路
B
4
易错点　　5　 　不能正确选择保险丝
7．现要安装“220 V　25 W”灯泡25只，应选择的保险丝规格是（　　）
A．熔断电流为3 A的保险丝
B．额定电流为3 A的保险丝
C．熔断电流为5 A的保险丝
D．额定电流为5 A的保险丝
B
5
易错点　　6　 　错误认为人体只要接触了电线（或火线）就一定会 发生触电事故
8．如图所示，甲站在干燥的木凳子上，一只手接触到裸露的零线上；丙站在干燥的木凳子上，一只手接触到裸露的火线上，此时另有乙和丁站在地面上用手分别去拉甲和丙。则甲、乙、丙、丁四人中可能触电的是（　　）
A．丙和丁 B．甲和丙
C．都不会 D．全都会
D
6
易错点　　7　 　对安全电压和高低压的划分认识不清
9．下列说法正确的是（　　）
A．对人体安全的电压是36 V
B．家庭电路是高压电
C．单线触电和双线触电都是高压触电事故
D．不接触低压带电体，不靠近高压带电体
C
7
