【期末复习】第十九章 生活用电 检测卷 17 复习课件（31张PPT）

第十九章检测卷 17
检测内容：第十九章
知识点归纳
一、选择题（每小题3分，共30分）

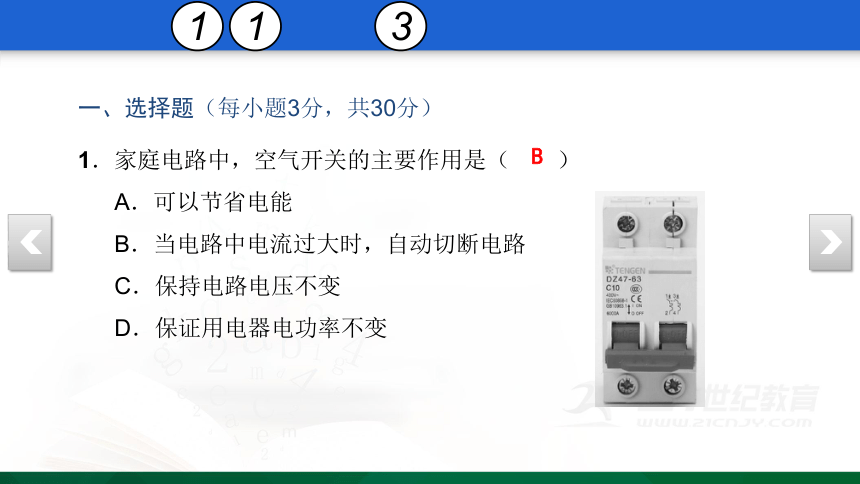

1．家庭电路中，空气开关的主要作用是（　　）
A．可以节省电能
B．当电路中电流过大时，自动切断电路
C．保持电路电压不变
D．保证用电器电功率不变
B

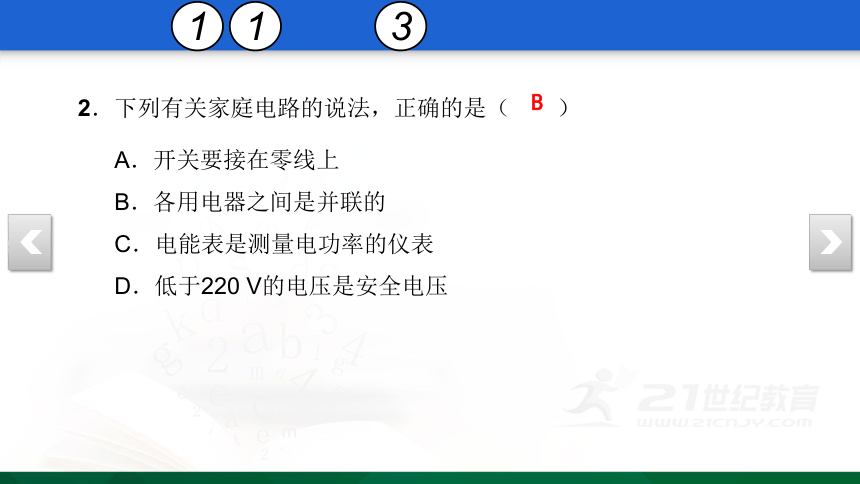

2．下列有关家庭电路的说法，正确的是（　　）
A．开关要接在零线上
B．各用电器之间是并联的
C．电能表是测量电功率的仪表
D．低于220 V的电压是安全电压
B

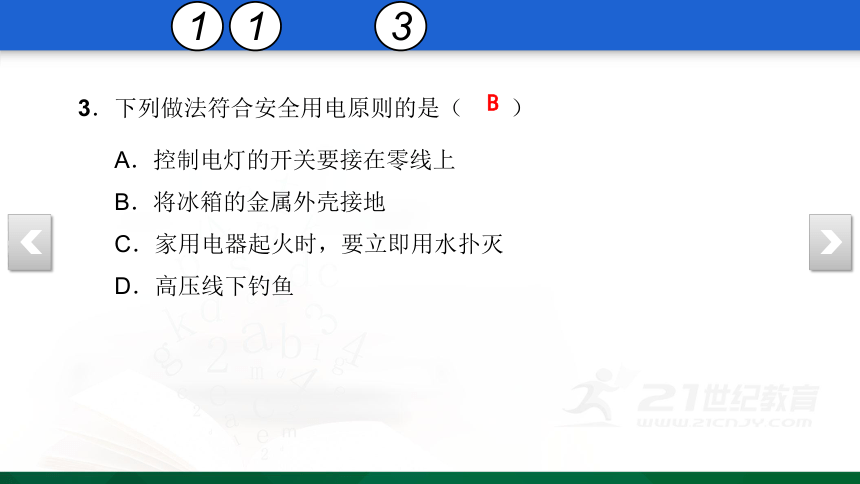

3．下列做法符合安全用电原则的是（　　）
A．控制电灯的开关要接在零线上
B．将冰箱的金属外壳接地
C．家用电器起火时，要立即用水扑灭
D．高压线下钓鱼
B

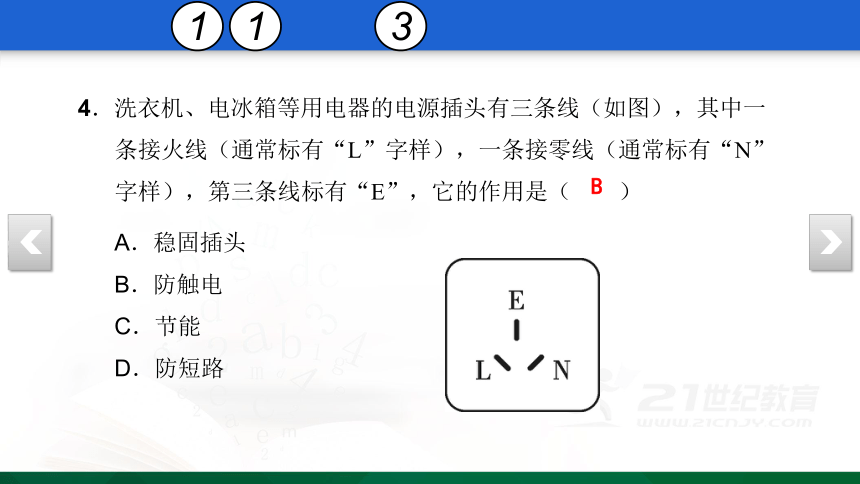

4．洗衣机、电冰箱等用电器的电源插头有三条线（如图），其中一条接火线（通常标有“L”字样），一条接零线（通常标有“N”字样），第三条线标有“E”，它的作用是（　　）
A．稳固插头
B．防触电
C．节能
D．防短路
B

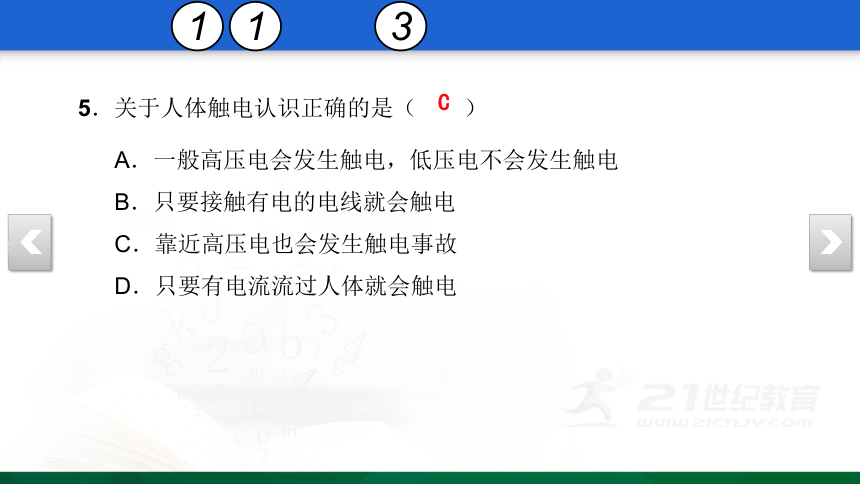

5．关于人体触电认识正确的是（　　）
A．一般高压电会发生触电，低压电不会发生触电
B．只要接触有电的电线就会触电
C．靠近高压电也会发生触电事故
D．只要有电流流过人体就会触电
C

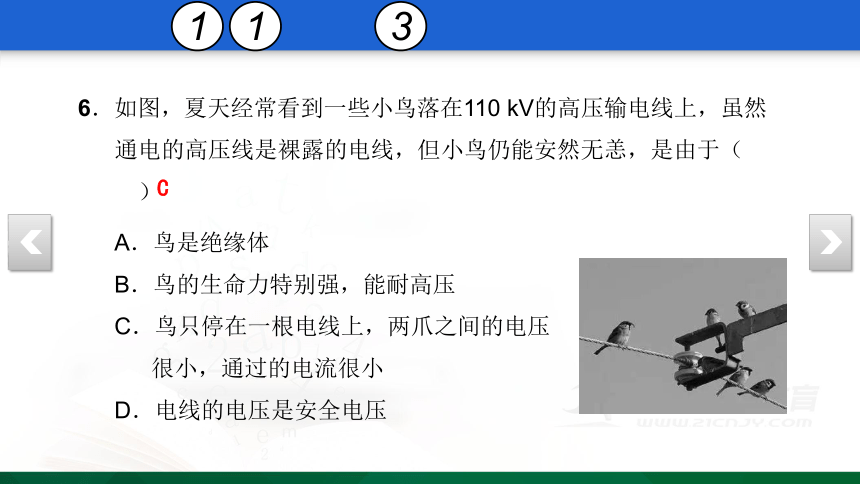

6．如图，夏天经常看到一些小鸟落在110 kV的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍能安然无恙，是由于（　　）
A．鸟是绝缘体
B．鸟的生命力特别强，能耐高压
C．鸟只停在一根电线上，两爪之间的电压
很小，通过的电流很小
D．电线的电压是安全电压
C

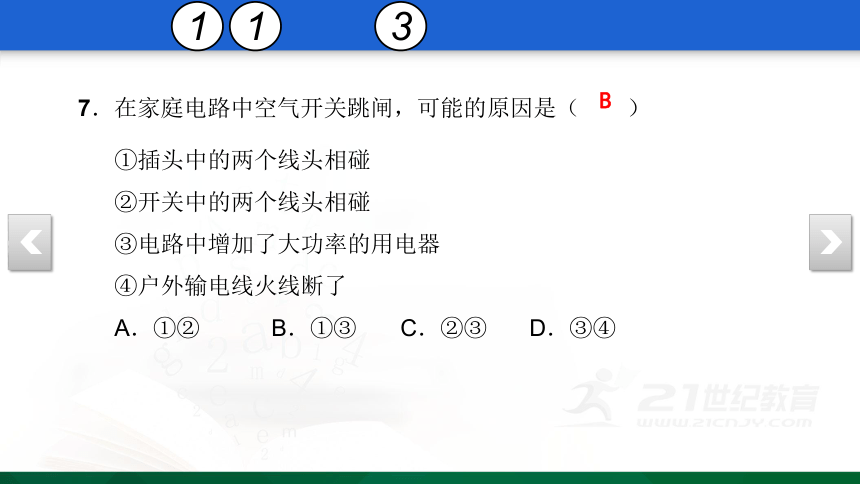

7．在家庭电路中空气开关跳闸，可能的原因是（　　）
①插头中的两个线头相碰
②开关中的两个线头相碰
③电路中增加了大功率的用电器
④户外输电线火线断了
A．①② B．①③ C．②③ D．③④
B

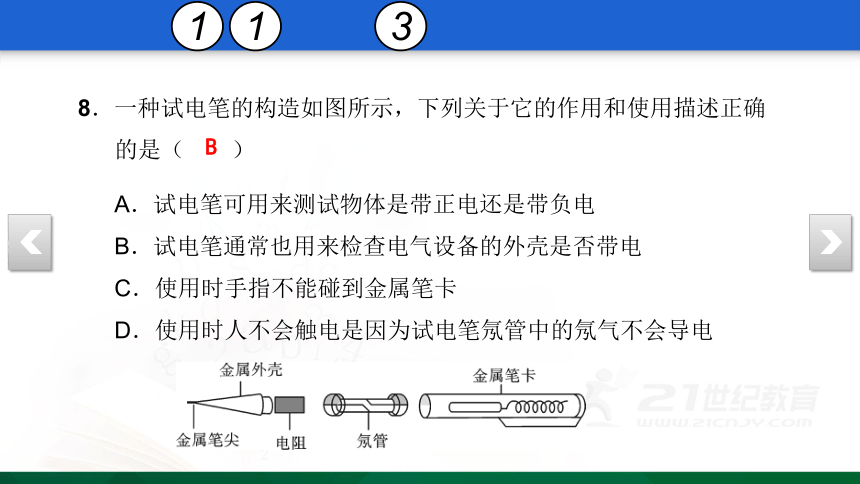

8．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（　　）
A．试电笔可用来测试物体是带正电还是带负电
B．试电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
B

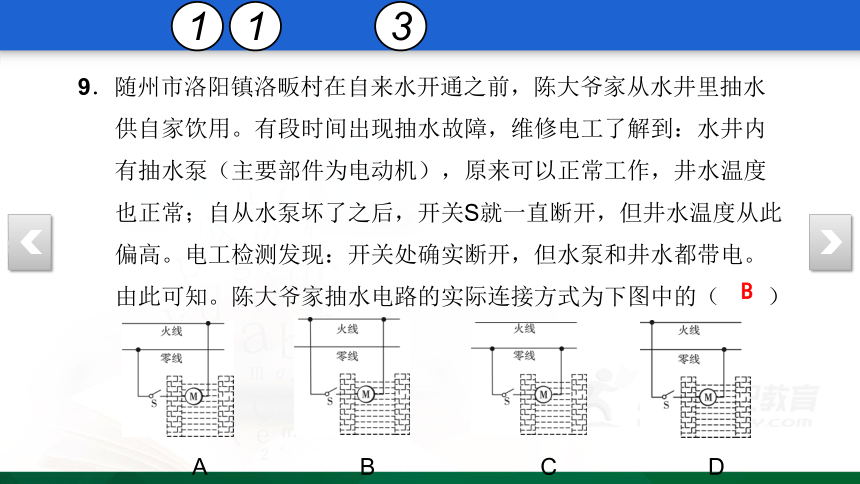

9．随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈大爷家抽水电路的实际连接方式为下图中的（　　）
A B C D
B

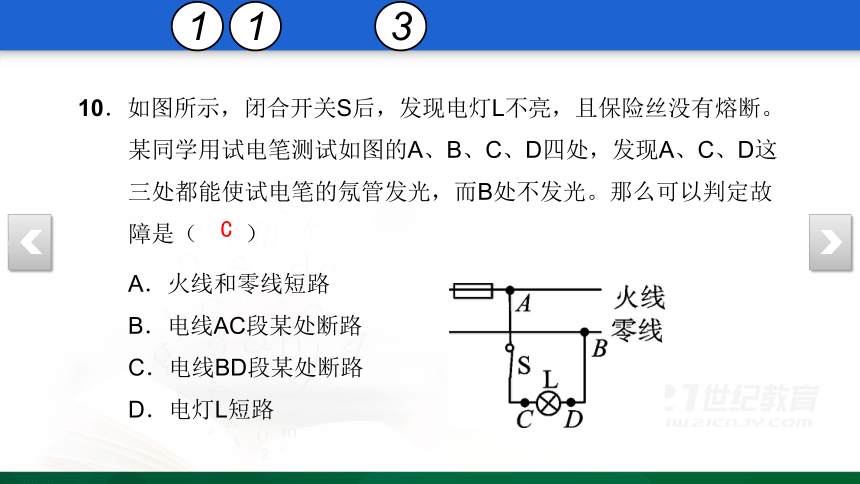

10．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）
A．火线和零线短路
B．电线AC段某处断路
C．电线BD段某处断路
D．电灯L短路
C
二、填空题（每空2分，共28分）
11．我国家庭电路的电压为________V，在家庭电路中发生触电事故，通常都是人体直接或间接接触________（填“火”或“零”）线所造成的。高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，这样可以起到________作用。
220
火
防雷
12．为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（填“短路”“断路”或“通路”）状态；试电笔______（填“能”或“不能”）区分零线与接地线。
火
断路
不能
13．在变电站旁常常立有如图所示的警示牌，这样做的目的主要是提醒人们不能靠近高压带电体，从而避免发生____________触电。如果高压输电线断线落地，当人经过这个区域时，两脚之间存在相当高的________，同样会发生触电事故。
高压电弧
电压
14．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器______（填“会”或“不会”）切断电路。若人体电阻为10 kΩ，触电时通过人体的电流为____________μA。
会
2
.
2
×
10
4
15．在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全。下表是几种常见铜导线的安全载流量（即长时间通电的最大安全电流）。小明家现要安装一台最大额定功率为8.5 kW的即热式电热水器，该用电器正常工作时的最大电流是______A（结果保留一位小数），至少应选横截面积为______mm2的专用导线与之配套。
{775DCB02-9BB8-47FD-8907-85C794F793BA}导线横截面积S/mm2
铜芯橡皮绝缘线安全载流量I/A
2.5
28
4
37
6
47
10
68
38.6
6
16．如图一所示，甲、乙分别表示试电笔的两种握法，其中正确的是_____（填“甲”或“乙”）。如图二所示，电路中画“×”处表示断路之处，开关闭合后，用试电笔测试电路中A、B、C、D四点，试电笔氖管会发光的点是__________ 。
甲
A
、
B
、
C
三、作图题（每小题3分，共6分）
17．将图中带开关的三孔插座正确接入家庭电路。
18．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。为使灯和插座正常工作，请将图乙中的电路图补充完整。
四、实验探究题（第19题6分，第20题14分，共20分）
19．学习安全用电时，小明想探究不能用铁丝代替保险丝的原因。
（1）他把铁丝和保险丝同时放到酒精灯火焰上，保险丝熔断而铁丝未断，这说明铁丝的熔点____________。
高
（2）他在两个相同的烧瓶内装入初温相等的煤油，并将长度、横截面积相同的铁丝和保险丝分别放入两个烧瓶内，串联接入电路（图是电路一部分）。他想通过温度计示数的变化来判断两金属丝放热的多少，请你观察图中实验装置并指出他设计中存在的问题：__________________________________。
（3）解决问题后，通电一段时间发现乙烧瓶内煤油温度升高得多，进一步分析得出，长度和横截面积相同时，铁丝的电阻比保险丝的电阻_____________________。
未控制两烧瓶中煤油的质量相等
用电器总功率过大
20．小明同学为了探究家庭电路中电流过大的原因，做了如下实验。他用若干“12 V　6 W”的灯泡作为用电器，12 V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线，在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。
（1）小明实验时用12 V电池代替家庭照明电路的好处是______________。
保护人身安全
（2）小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为________A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成________，该实验可以验证电路中电流过大的原因是____________________。
（3）小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上_____，该实验可以验证电路中电流过大的原因是______________。
（4）小明实验中所用的保险丝的熔断电流不大于________A。
1
1
.
5
A
用电器总功率过大
熔断
发生短路
1
.
5
五、计算题（第21题7分，第22题9分，共16分）
21．如图是家庭电路的一部分。电能表的电流规格是“10 A（40 A）”，L是“220 V　22 W”的节能灯，插座上接入“220 V　220 W”的电视机（图中未画出）。灯和电视机同时工作，求：
（1）通过电能表的电流。
（2）连续工作4 h消耗多少kW·h的电能。
（3）该电路中还能接入的用电器的最大
功率。
22．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220 V的电源上时，消耗的电功率是1 100 W，电路中还有额定电流为10 A的熔丝。则：
{775DCB02-9BB8-47FD-8907-85C794F793BA}测量项目
完全干燥时
出汗或潮湿时
手与手之间的电阻
200 kΩ
5 kΩ
手与脚之间的电阻
300 kΩ
8.8 kΩ
手与塑料鞋底之间的电阻
8 000 kΩ
10 kΩ
