【期末复习】第十五章 电流和电路 检测卷 7 习题课件（32张PPT）

第十五章检测卷 7
检测内容：第十五章
一、选择题（每小题3分，共30分）

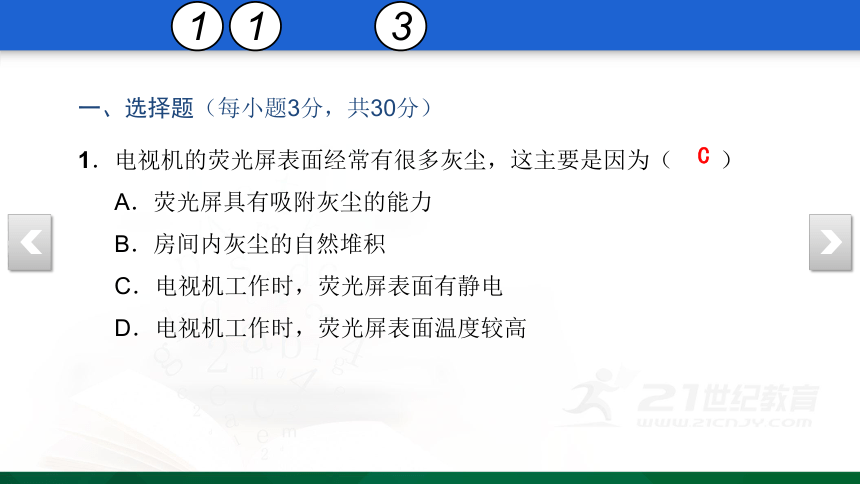

1．电视机的荧光屏表面经常有很多灰尘，这主要是因为（　　）
A．荧光屏具有吸附灰尘的能力
B．房间内灰尘的自然堆积
C．电视机工作时，荧光屏表面有静电
D．电视机工作时，荧光屏表面温度较高
C

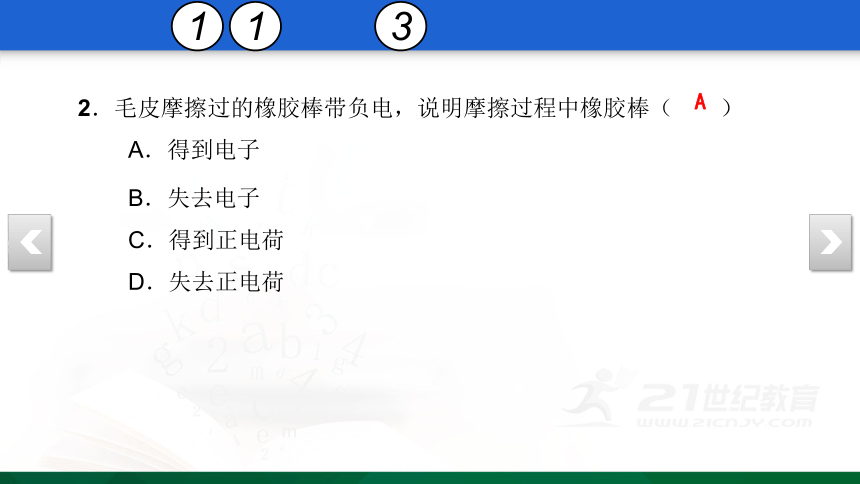

2．毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（　　）
A．得到电子
B．失去电子
C．得到正电荷
D．失去正电荷
A
3．下列选项中，属于导体的是（　　）
A．人体、金属
B．石墨、塑料尺
C．大地、橡皮
D．陶瓷、花生油
A

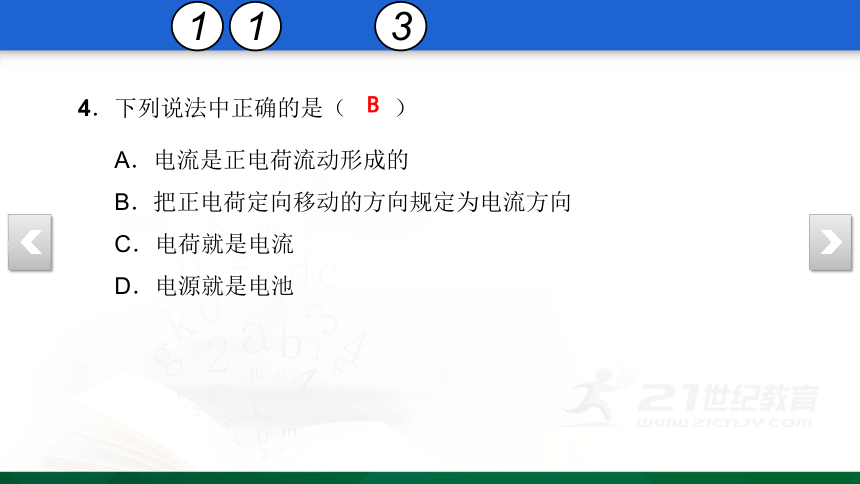

4．下列说法中正确的是（　　）
A．电流是正电荷流动形成的
B．把正电荷定向移动的方向规定为电流方向
C．电荷就是电流
D．电源就是电池
B

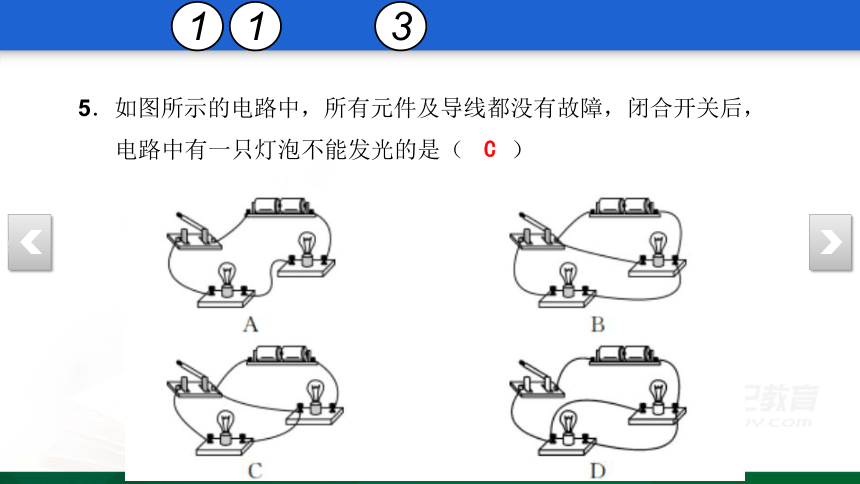

5．如图所示的电路中，所有元件及导线都没有故障，闭合开关后，电路中有一只灯泡不能发光的是（　　）
C

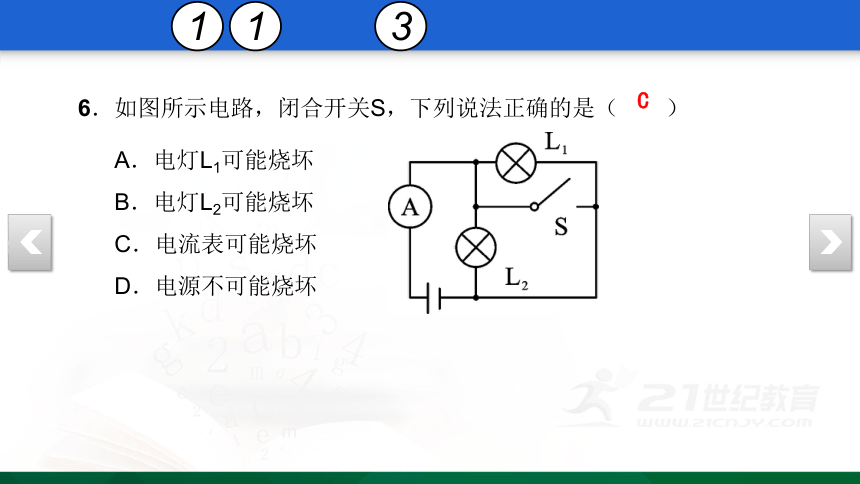

6．如图所示电路，闭合开关S，下列说法正确的是（　　）
A．电灯L1可能烧坏
B．电灯L2可能烧坏
C．电流表可能烧坏
D．电源不可能烧坏
C

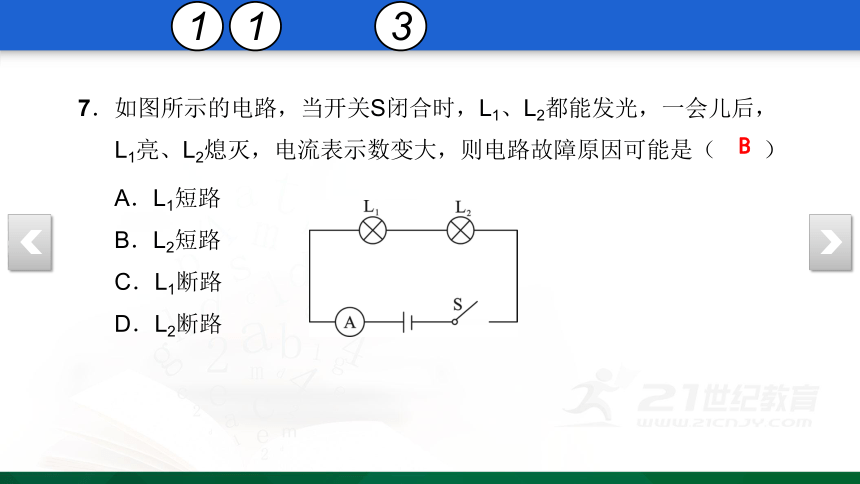

7．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是（　　）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
B

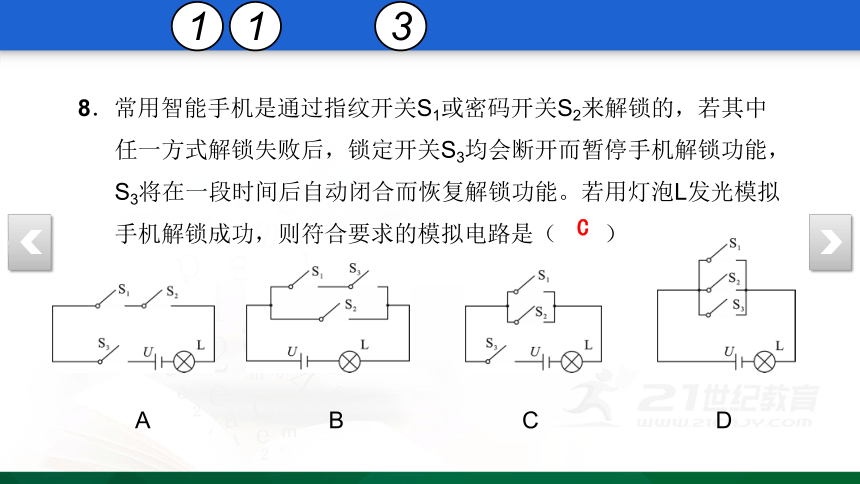

8．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A B C D
C

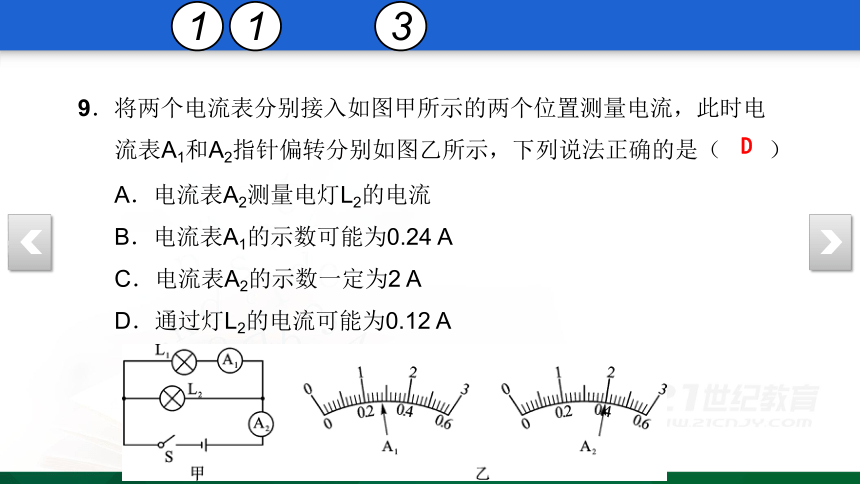

9．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（　　）
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24 A
C．电流表A2的示数一定为2 A
D．通过灯L2的电流可能为0.12 A
D

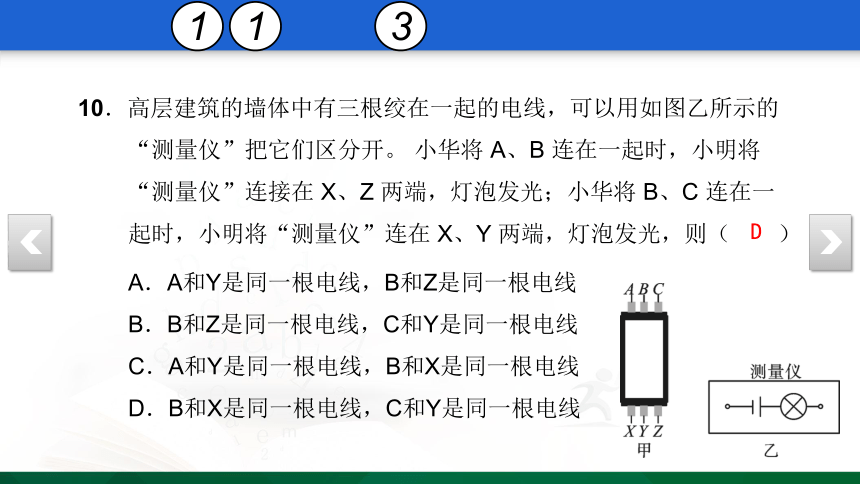

10．高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。 小华将 A、B 连在一起时，小明将“测量仪”连接在 X、Z 两端，灯泡发光；小华将 B、C 连在一起时，小明将“测量仪”连在 X、Y 两端，灯泡发光，则（　　）
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线
D
二、填空题（每空2分，共26分）

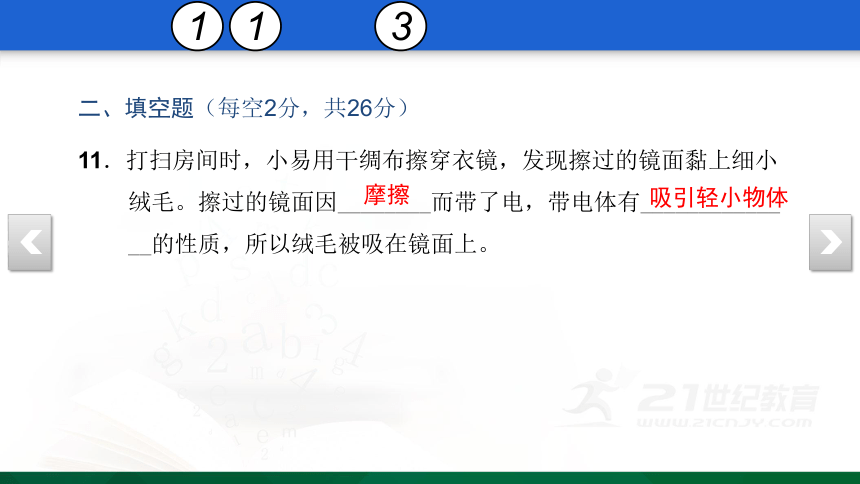

11．打扫房间时，小易用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛。擦过的镜面因________而带了电，带电体有______________的性质，所以绒毛被吸在镜面上。
摩擦
吸引轻小物体
12．如图所示是一款带有手电筒功能的充电宝。手电筒的发光二极管发光时，充电宝相当于电路中的________；给充电宝充电时，充电宝相当于电路中的__________。
电源
用电器
13．如图所示，只闭合S1，电灯L1、L2组成________电路；此时电路中自由电子定向移动的方向是______________________（填“从L1的右边流向左边”或“从L1的左边流向右边”）。
串联
从
L
1
的左边流向右边
14．如图所示的电路，开关S闭合后，电路将是________（填“通路”“断路”或“短路”）。要使两灯串联，只要拆除导线________（填“a”或“b”）即可。
短路
b
15．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应只闭合开关________，若只同时闭合开关S2、S3，能发光的灯是______（填“L1”“L2”或“L1、L2”）。
S
1
、
S
3
L
2
16．如图甲所示电路，当开关S闭合后，电流表A1、A2的指针都在如图乙所示位置，则通过灯泡L1的电流为________A，通过灯泡L2的电流为________A，若灯泡L1烧坏，则电流表A1的示数为________A。
1.2
0.3
0.3
三、作图题（第17题3分，第18题4分，共7分）
17．根据左边的实物连接图，在右边的虚线框内画出对应的电路图。
18．声、光控路灯的工作过程：无光有声灯才亮；有光无声、有光有声、无光无声灯都不亮，能实现上述自动控制功能达到节能的目的，是因为电路中有一个声敏和一个光敏的自动装置，实际上它们就相当于两个开关，请在图中用规定的电路图符号连接成符合要求的电路图。
四、实验探究题（第19题10分，第20题8分，共18分）
19．如图所示，把两个小灯泡串联接入电路中研究串联电路特点。
（1）小明刚连完最后一根导线，灯泡L1、L2就亮了，他在实验过程中的操作不当之处是______________________________。
连接电路时
，
开关没有断开
（2）开关闭合并且两灯都发光时，取下其中一个灯泡，可观察到__________________现象；在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到三个灯泡都亮，且原来两灯会变暗现象，这说明了串联电路各用电器___________（填“相互影响”或“互不影响”）这一特点。
（3）开关闭合并且两灯都发光时，用一根导线并联在灯泡L1两端使其短路，可观察到被短路的灯泡L1________________（填“变亮”“不亮”或“变暗”）。
另一只灯泡熄灭
相互影响
不亮
（4）按图中所示的电路进行实验时，闭合开关两灯同时亮，断开开关两灯同时灭；将开关分别改接在灯泡L1与L2之间、灯泡L2和电源的正极之间时，观察到同样的现象，这样操作的目的是研究：________________________________________________。
串联电路中开关的控制作用与开关位置是否有关
20．实验室准备了学生电源、电流表、开关各一个，灯泡、导线若干，用如图所示的电路探究并联电路中的电流关系。
（1）闭合开关，发现L1亮，而L2不亮。小明认为L2不亮的原因是L2短路，你认为他的判断是______________（填“正确”或“错误”）的。
错误
（2）小明将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“－”接线柱上，其他都不动。他这样连接的目的是测________（填“干路”或“L2”）的电流，这样做____________（填“可行”或“不可行”），理由是____________________________。
（3）小明将测得的一组实验数据记录在下表中，接下来的操作是__________________________________，其目的在于______________________________________。
L
2
不可行
电流表的正负接线柱接反
换用不同规格的小灯泡
，
再次实验
得出普遍规律
，
避免一次数据
的偶然性
（4）实验结束后，应该先拆除________（填“灯泡”“电流表”或“电源”）两边的导线；然后分析表中数据，可得出的结论是__________________________________________。
{775DCB02-9BB8-47FD-8907-85C794F793BA}电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
电源
并联电路中干路电流等于各支
路电流之和
五、计算题（第21题8分，第22题11分，共19分）
21．如图所示电路，只闭合开关S2时，电流表的示数为0.2 A，同时闭合开关S1和S2时，电流表的示数为0.5 A，求：
（1）通过灯L2的电流。
（2）通过灯L1的电流。
解：(1)当闭合开关S2，断开开关S1时，电路为L2的简单电路，电流表只测量L2的电流，故通过灯L2的电流：I2＝0.2 A。
(2)同时闭合开关S1和S2时，电流表测量干路电流，即I＝0.5 A，由于并联电路中各支路独立工作、互不影响，所以，闭合开关S1前后，通过L 2的电流不变，根据并联电路中干路电流等于各支路电流之和，L1支路的电流：I1＝I－I2＝0.5 A－0.2 A＝0.3 A。
22．如图所示的电路中，当S1断开、S2接a时，电流表的示数是0.3 A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2 A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9 A，此时通过L1中的电流为600 mA，求此时通过灯L2的
电流是多少？
解：(1)当S1断开、S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0，通过灯L2的电流为0.3 A。
(2)当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2 A。
(3)当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I＝0.9 A，通过L1的电流I1＝600 mA＝0.6 A，根据并联电路的电流规律I＝I1＋I2可得，此时通过灯L2的电流：I2＝I－I1＝0.9 A－0.6 A＝0.3 A。
