第四章 光现象 检测卷 习题课件（32张PPT）

第 四 章 检 测 卷
检测 内 容：第 四 章
一
二
三
四
五

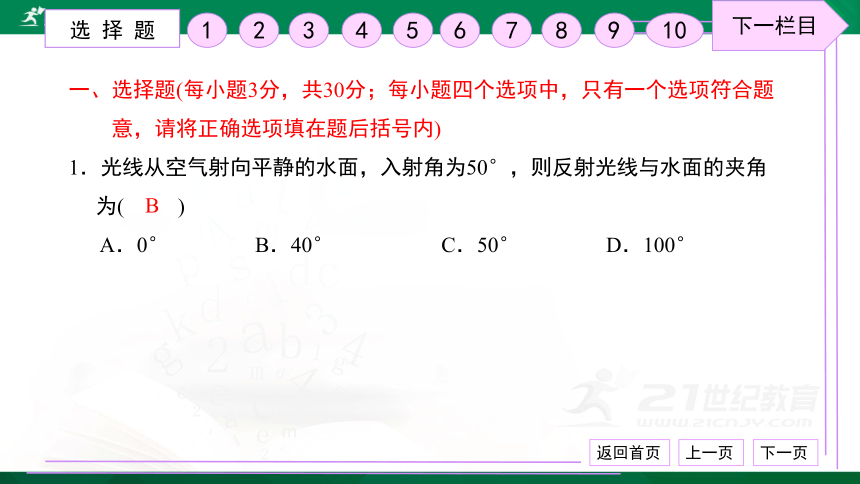

一、选择题(每小题3分，共30分；每小题四个选项中，只有一个选项符合题
意，请将正确选项填在题后括号内)
1．光线从空气射向平静的水面，入射角为50°，则反射光线与水面的夹角
为( )
A．0°　　　　B．40°　　　　　C．50°　　 　D．100°
B
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

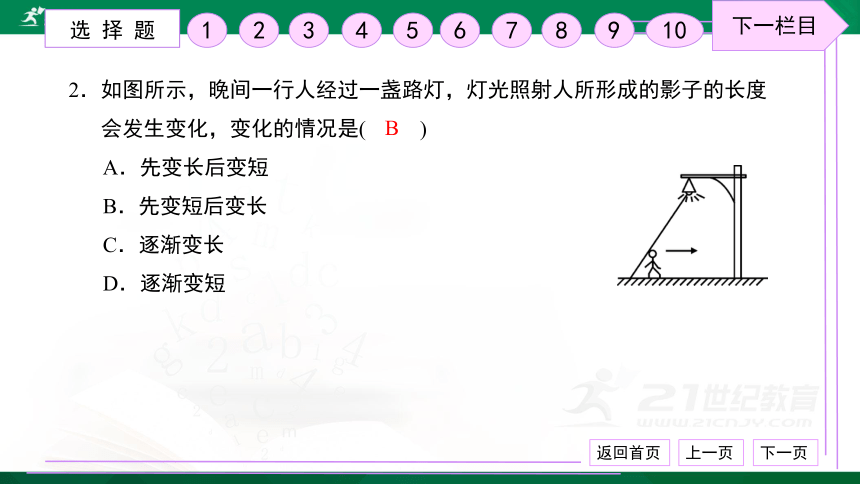

2．如图所示，晚间一行人经过一盏路灯，灯光照射人所形成的影子的长度
会发生变化，变化的情况是( )
A．先变长后变短
B．先变短后变长
C．逐渐变长
D．逐渐变短
B
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

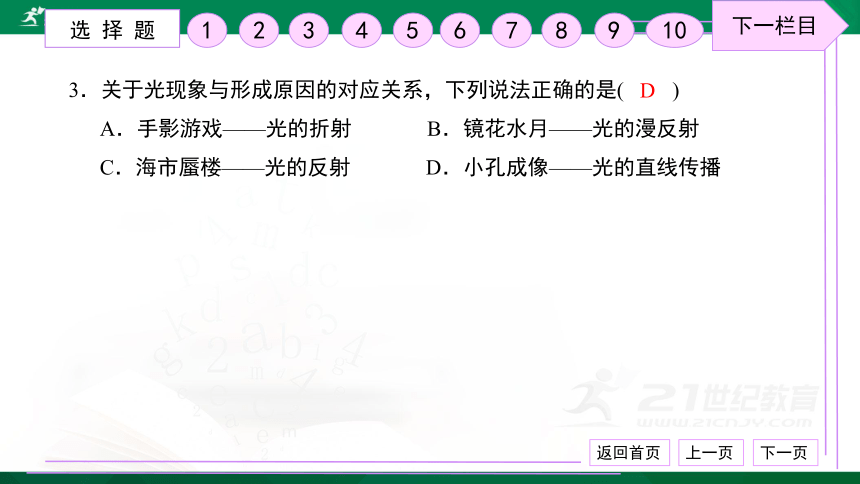

3．关于光现象与形成原因的对应关系，下列说法正确的是( )
A．手影游戏——光的折射 B．镜花水月——光的漫反射
C．海市蜃楼——光的反射 D．小孔成像——光的直线传播
D
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

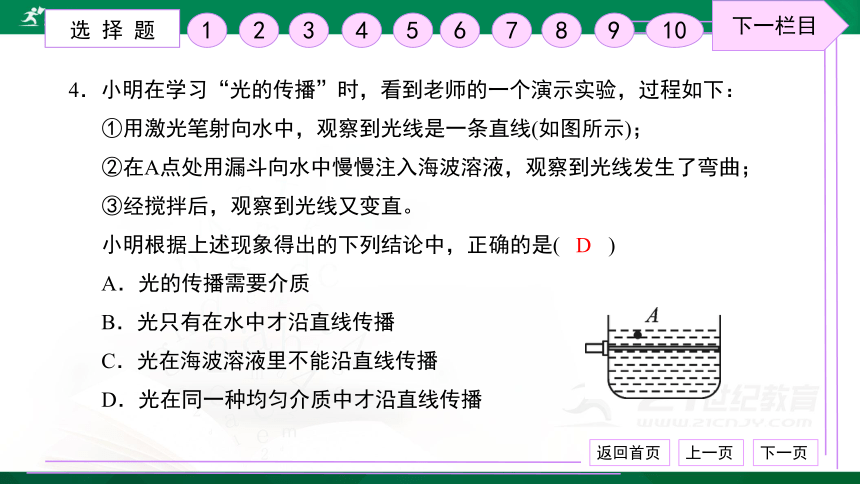

4．小明在学习“光的传播”时，看到老师的一个演示实验，过程如下：
①用激光笔射向水中，观察到光线是一条直线(如图所示)；
②在A点处用漏斗向水中慢慢注入海波溶液，观察到光线发生了弯曲；
③经搅拌后，观察到光线又变直。
小明根据上述现象得出的下列结论中，正确的是( )
A．光的传播需要介质
B．光只有在水中才沿直线传播
C．光在海波溶液里不能沿直线传播
D．光在同一种均匀介质中才沿直线传播
D
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

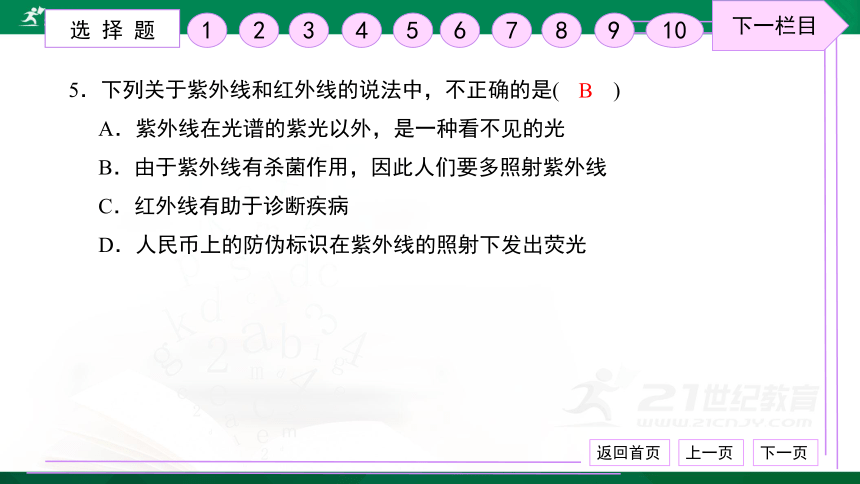

5．下列关于紫外线和红外线的说法中，不正确的是( )
A．紫外线在光谱的紫光以外，是一种看不见的光
B．由于紫外线有杀菌作用，因此人们要多照射紫外线
C．红外线有助于诊断疾病
D．人民币上的防伪标识在紫外线的照射下发出荧光
B
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

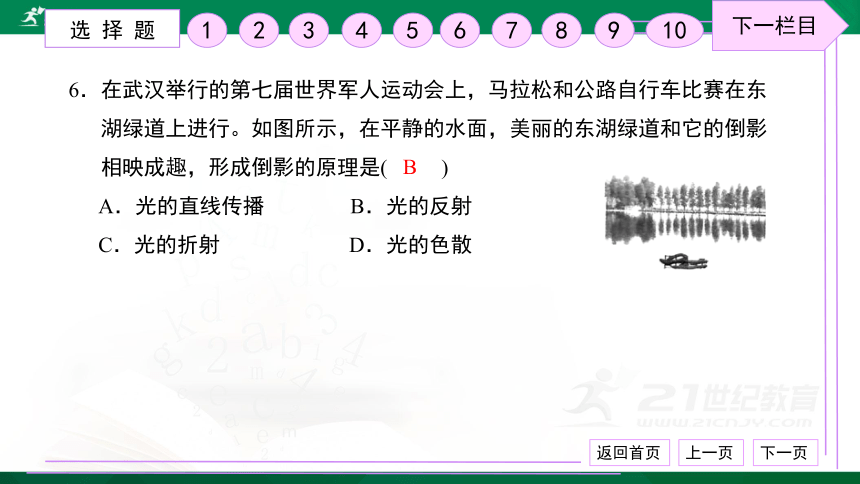

6．在武汉举行的第七届世界军人运动会上，马拉松和公路自行车比赛在东
湖绿道上进行。如图所示，在平静的水面，美丽的东湖绿道和它的倒影
相映成趣，形成倒影的原理是( )
A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
B
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

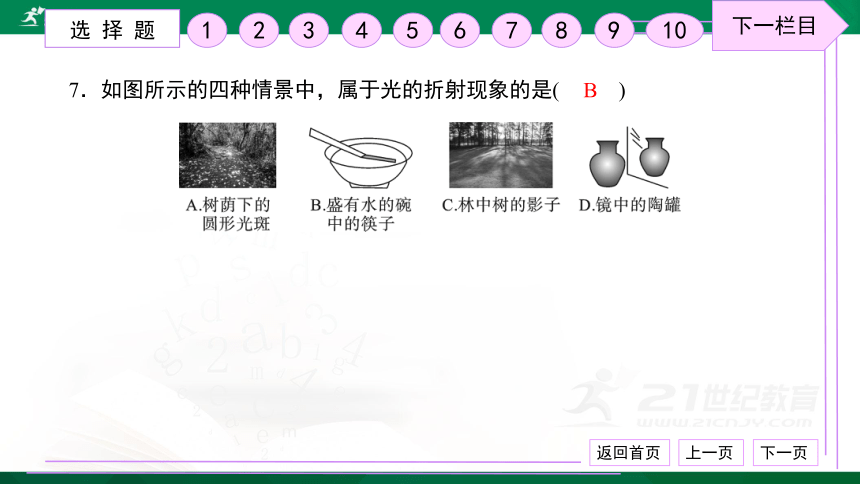

7．如图所示的四种情景中，属于光的折射现象的是( )
B
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

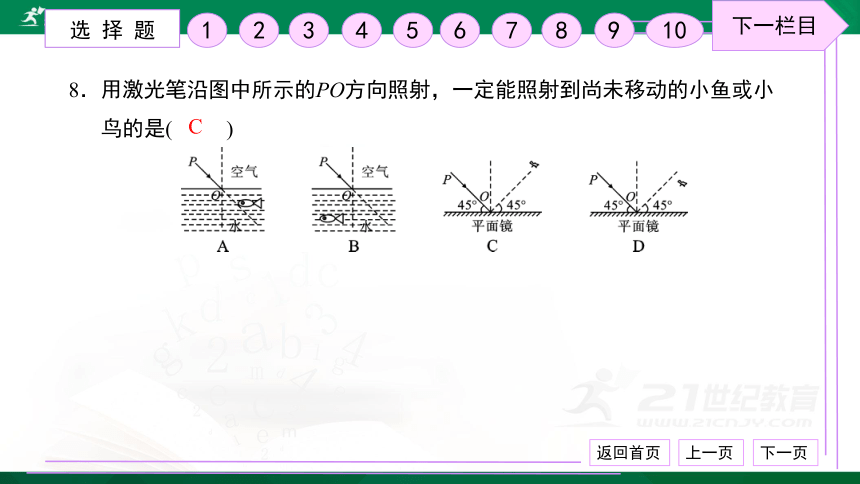

8．用激光笔沿图中所示的PO方向照射，一定能照射到尚未移动的小鱼或小
鸟的是( )
C
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

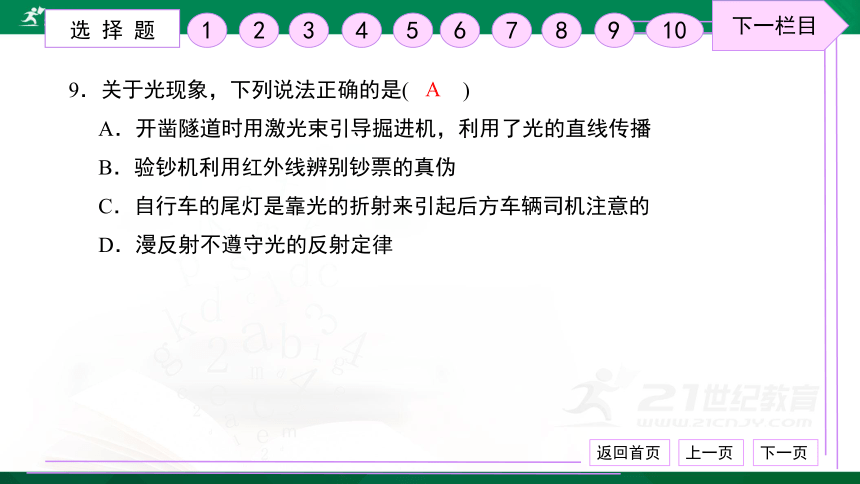

9．关于光现象，下列说法正确的是( )
A．开凿隧道时用激光束引导掘进机，利用了光的直线传播
B．验钞机利用红外线辨别钞票的真伪
C．自行车的尾灯是靠光的折射来引起后方车辆司机注意的
D．漫反射不遵守光的反射定律
A
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

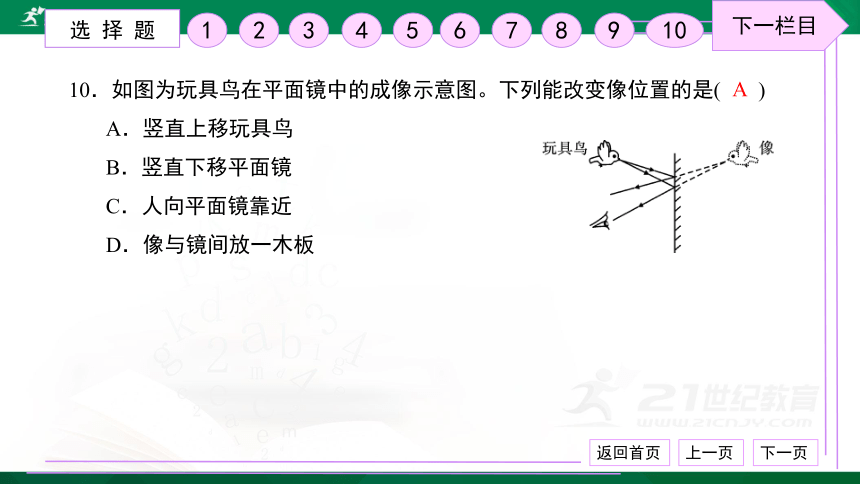

10．如图为玩具鸟在平面镜中的成像示意图。下列能改变像位置的是( )
A．竖直上移玩具鸟
B．竖直下移平面镜
C．人向平面镜靠近
D．像与镜间放一木板
A
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

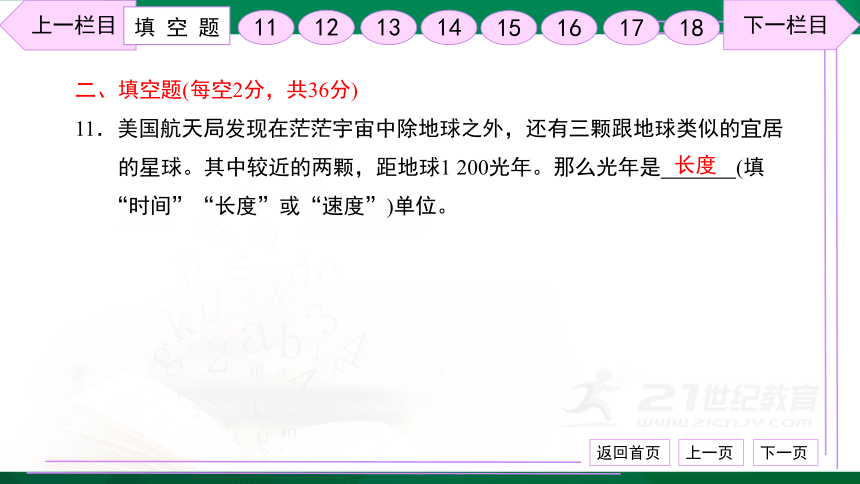

二、填空题(每空2分，共36分)
11．美国航天局发现在茫茫宇宙中除地球之外，还有三颗跟地球类似的宜居
的星球。其中较近的两颗，距地球1 200光年。那么光年是 (填
“时间”“长度”或“速度”)单位。
长度
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
12．小明身高1.65 m，站在竖直放置的平面镜前2 m处，他在镜中的像到镜
面的距离为 m，镜中像的高度为 m。
2
1.65
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
13．一束平行光线与镜面成30°的夹角入射到平面镜上，则反射光线和入射
光线的夹角是 ；彩色电视机画面上的丰富多彩是由色光的三原
色混合而成的，色光的三原色是指红、 、蓝。
120°
绿
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
14．小明在湖边游玩时，看到了一些光现象。
(1)茂密的树下有一个个圆形的小光斑，是由于 而形
成的太阳的“像”。
(2)看到的湖水中游动的“鱼”比其实际位置要 (填“深”或“浅”)。
(3)湖中孔桥的“倒影”，是由于光的 而形成的虚像。
光的直线传播
浅
反射
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
15．以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中
像的大小 (填“变大”“变小”或“不变”)。周围的同学都能
看见小红，是因为光照到小红身上，发生了光的 。
不变
漫反射
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
16．小明在“探究平面镜成像规律”实验时，找来两枚完全相同的棋子，是
为了比较像和物的 关系；为了确定像的位置，应该选择 来
代替平面镜，为了探究平面镜所成的像是实像还是虚像，还应准备的器
材是 。
大小
玻璃板
光屏
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
17．如图所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在
平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，
如图甲所示，入射角等于 (填“30°”或“60°”)；若增大入射
角，则反射角 。若将右侧纸板向后转动，如图乙所示，在右侧
纸板上 (填“能”或“不能”)观察到反射光。
30°
增大
不能
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
18．如图所示，一束光在空气和玻璃两种介质的分界面上同时发生反射和折
射，其中 是折射光线，界面的 (填“上”“下”“左”
或“右”)侧是玻璃。
OG
右
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
17
18
三、作图题(3分＋3分＋3分＝9分)
19．(3分)如图所示，水平课桌上有一块平面镜，一块与课桌面垂直的木板
上画有一只熊猫。按老师要求，小明用一支激光笔，从A处发出一束激
光，通过平面镜反射，一次就准确照射到了熊猫耳朵B处。请在图中作
出该光路(要求保留作图痕迹)。
上一栏目
19
20
作 图 题
下一栏目
21
20．(3分)如图，水面下的潜水者眼睛在E处，他观察空中的小鸟S，看起来
小鸟在S′处。画出光线表示成像原理。
上一栏目
19
20
作 图 题
下一栏目
21
21．(3分)如图，一束光射向半球形玻璃砖，O为圆心，请作出光通过a、b两
个界面的折射光线。
上一栏目
19
20
作 图 题
下一栏目
21
四、实验探究题(7分＋6分＋6分＝19分)
22．(7分)公共场所中经常看到有人饶有兴趣地低头玩手机游戏，殊不知手
机中还有很多其他功能。爱好物理的“620”创新小组的同学们发现手
机有一种“镜子”功能，激起了他们探究平面镜成像特点的兴趣。
【设计实验】
由于用手机中的“镜子”作平面镜进行实验，无法找到像的位置，于是他们选用了玻璃板、规格相同的两个棋子、白纸等，组装成如图所示的实验装置。
上一栏目
22
23
实验探究题
下一栏目
24
【进行实验与收集证据】
(1)小华同学将棋子A移到玻璃板前某位置不动，小普同学在玻璃
板另一侧帮忙移动棋子B，无论小普在水平桌面上怎样移动棋
子B，小华都看不到棋子B与棋子A的像重合。善于观察的小林同学发现
这是因为玻璃板与桌面 ，调整后，小华便能看到棋子B与棋子A
的像完全重合。
(2)把棋子A在玻璃板前移动多次，同时调整玻璃板后棋子B的位置，每次都
使棋子B与棋子A的像的位置重合，这不仅可以找到像的位置，还可以比
较出像与物的 关系。
不垂直
大小
上一栏目
22
23
实验探究题
下一栏目
24
(3)实验中还需要 ，用来测量像与物到玻璃板的 。
【分析与论证】
平面镜成像的特点：像与物的大小 ；像与物到镜面的距离 。利用数学中的知识，平面镜成像的规律也可以表述为：像与物关于镜面 。
刻度尺
距离
相等
相等
对称
上一栏目
22
23
实验探究题
下一栏目
24
23．(6分)在探究光的反射规律实验中，平面镜放在水平桌面上，纸板ENF
竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图所示，使一束
光贴着纸板沿EO射入，经平面镜反射后沿OF射出。
(1)在纸板前从不同方向都可以看到纸板上入射光EO的径
迹，这是因为光在纸板上发生了 反射。
(2)多次改变入射角的大小进行实验，可以得出结论：反射角 入
射角。
(3)如果让光沿FO方向入射，反射光将沿OE方向射出。这表明，在反射
现象中，光路是 的。
漫
等于
可逆
上一栏目
22
23
实验探究题
下一栏目
24
24．(6分)小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指，他
感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决
定找出原因。下面是小明的探究过程：根据光经过的路径，首先想到了
这种现象与光的折射有关。为此他根据光从水中射向空气的光路进行了
推测，如图1，光从水中射向空气时，折射角大于入射角，当入射角逐渐
增大时，折射角也逐渐增大。那么，当入射角增大到某一值时，会不会……
上一栏目
22
23
实验探究题
下一栏目
24
(1)小明的推测是 。
(2)小明为了验证自己的推测，进行了如图2所示的实验。实验
过程中逐渐增大激光笔射向水面的入射角的角度，当增大
某到一角度时，小明观察到 ，证实了自己的推测。
(3)当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点
并解释： 。
折射光线消失
光斑消失
不会，光从空气射入水中时，折射角始终小于入射角
上一栏目
22
23
实验探究题
下一栏目
24
五、计算题(6分)
25．(6分)随着科学技术的发展，乘坐电梯上月球可能不再是纯粹科幻。
(1)科学家利用一台激光器，朝着月球发射激光信号，光的传播速度为c＝
3×108 m/s，测得要经过2.5 s接收到从月球返回的信号。求地球与月球的
距离是多少？
解：(1)由题知，激光从地球传到月球所用的时间：t＝×2.5 s＝1.25 s，地
球与月球的距离：s＝vt＝1.25 s×3×108 m/s＝3.75×108 m＝3.75×105 km。
上一栏目
计 算 题
(2)若采用平均速度为500 km/h的磁悬浮列车作为运载工具，从地球通过“地
月电梯”行驶抵达月球需要多少小时？
解：(2)从地球通过“地月电梯”行驶抵达月球所需的时间：
t′＝ ＝ ＝750 h。
5
