第五章 透镜及其应用 检测卷 习题课件（33张PPT）

第 五 章 检 测 卷
检测 内 容：第 五 章
一
二
三
四

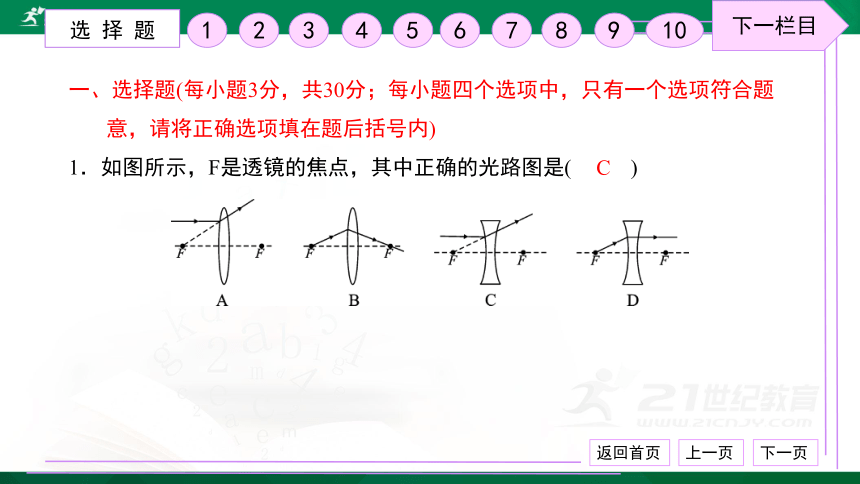

一、选择题(每小题3分，共30分；每小题四个选项中，只有一个选项符合题
意，请将正确选项填在题后括号内)
1．如图所示，F是透镜的焦点，其中正确的光路图是( )
C
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

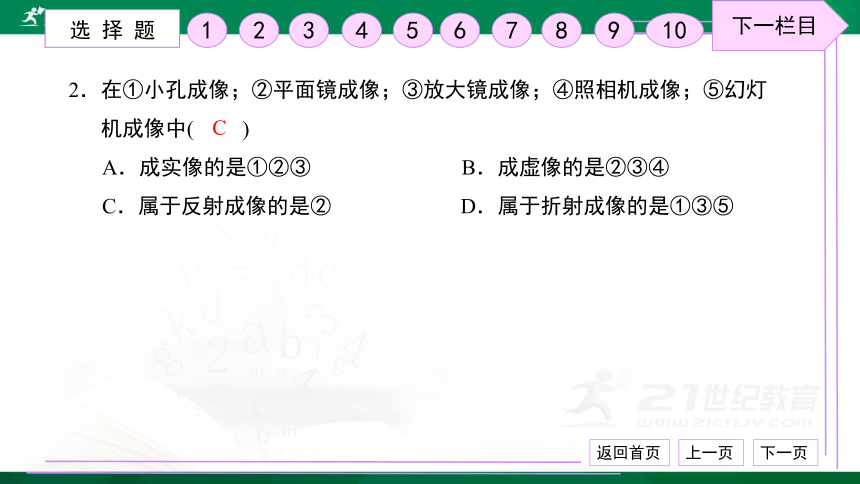

2．在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯
机成像中( )
A．成实像的是①②③　　　　　　　B．成虚像的是②③④
C．属于反射成像的是② D．属于折射成像的是①③⑤
C
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

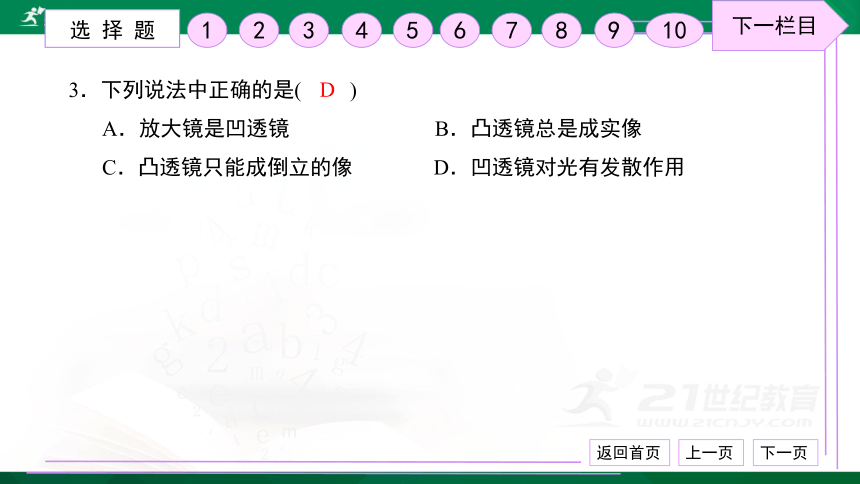

3．下列说法中正确的是( )
A．放大镜是凹透镜 B．凸透镜总是成实像
C．凸透镜只能成倒立的像 D．凹透镜对光有发散作用
D
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

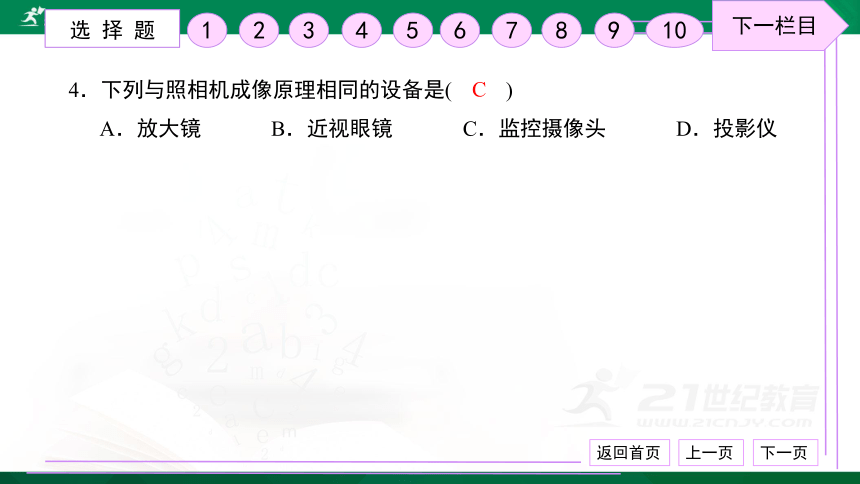

4．下列与照相机成像原理相同的设备是( )
A．放大镜　　 　B．近视眼镜　　 　C．监控摄像头　　 　D．投影仪
C
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

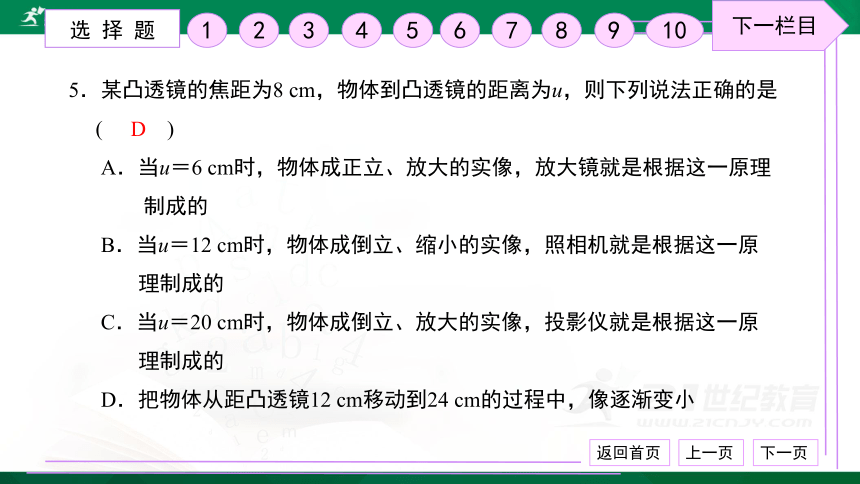

5．某凸透镜的焦距为8 cm，物体到凸透镜的距离为u，则下列说法正确的是
( )
A．当u＝6 cm时，物体成正立、放大的实像，放大镜就是根据这一原理
制成的
B．当u＝12 cm时，物体成倒立、缩小的实像，照相机就是根据这一原
理制成的
C．当u＝20 cm时，物体成倒立、放大的实像，投影仪就是根据这一原
理制成的
D．把物体从距凸透镜12 cm移动到24 cm的过程中，像逐渐变小
D
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

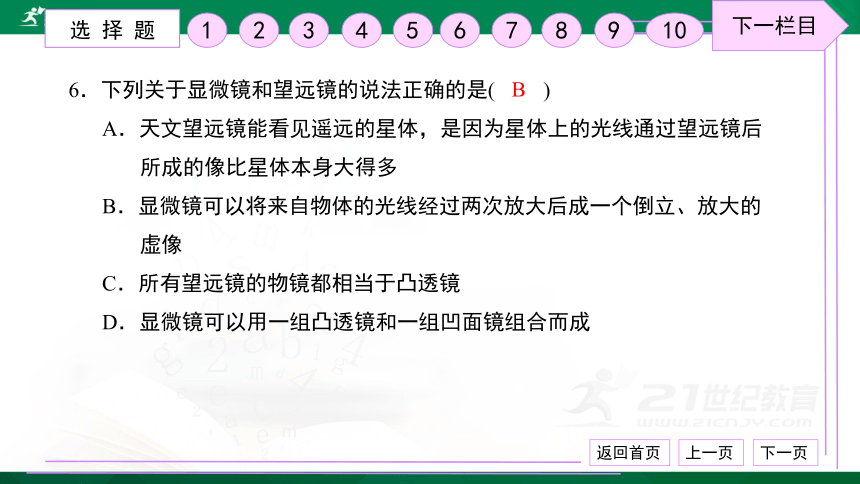

6．下列关于显微镜和望远镜的说法正确的是( )
A．天文望远镜能看见遥远的星体，是因为星体上的光线通过望远镜后
所成的像比星体本身大得多
B．显微镜可以将来自物体的光线经过两次放大后成一个倒立、放大的
虚像
C．所有望远镜的物镜都相当于凸透镜
D．显微镜可以用一组凸透镜和一组凹面镜组合而成
B
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

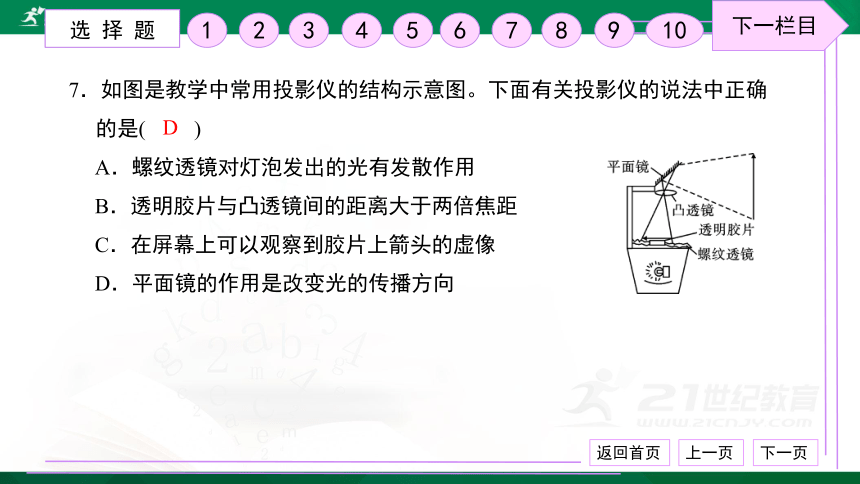

7．如图是教学中常用投影仪的结构示意图。下面有关投影仪的说法中正确
的是( )
A．螺纹透镜对灯泡发出的光有发散作用
B．透明胶片与凸透镜间的距离大于两倍焦距
C．在屏幕上可以观察到胶片上箭头的虚像
D．平面镜的作用是改变光的传播方向
D
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

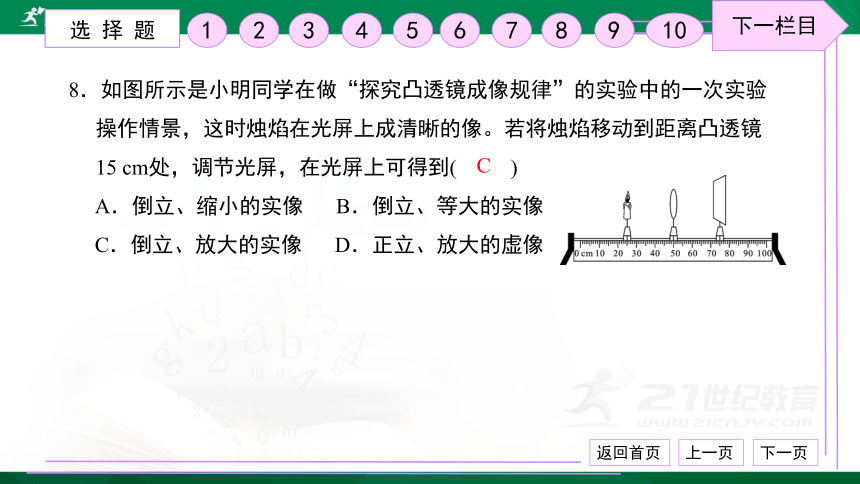

8．如图所示是小明同学在做“探究凸透镜成像规律”的实验中的一次实验
操作情景，这时烛焰在光屏上成清晰的像。若将烛焰移动到距离凸透镜
15 cm处，调节光屏，在光屏上可得到( )
A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像
C
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

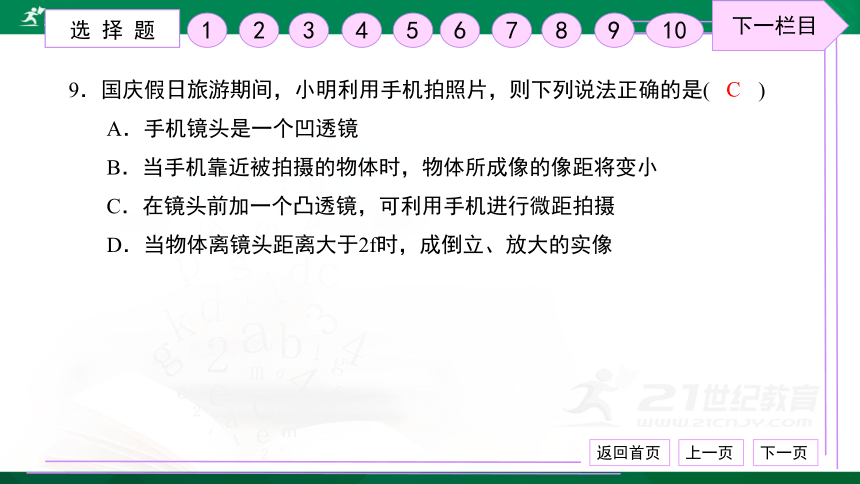

9．国庆假日旅游期间，小明利用手机拍照片，则下列说法正确的是( )
A．手机镜头是一个凹透镜
B．当手机靠近被拍摄的物体时，物体所成像的像距将变小
C．在镜头前加一个凸透镜，可利用手机进行微距拍摄
D．当物体离镜头距离大于2f时，成倒立、放大的实像
C
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

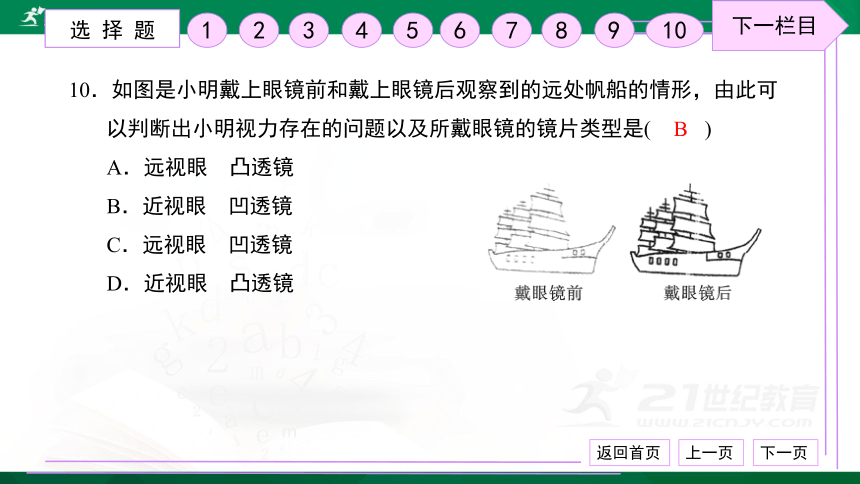

10．如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，由此可
以判断出小明视力存在的问题以及所戴眼镜的镜片类型是( )
A．远视眼　凸透镜
B．近视眼　凹透镜
C．远视眼　凹透镜
D．近视眼　凸透镜
B
选 择 题
1
2
3
4
5
6
7
8
9
10
下一栏目

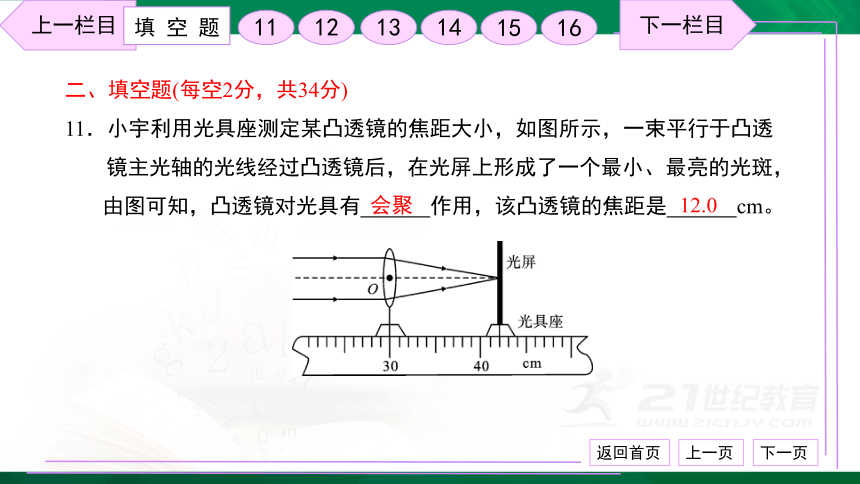

二、填空题(每空2分，共34分)
11．小宇利用光具座测定某凸透镜的焦距大小，如图所示，一束平行于凸透
镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，
由图可知，凸透镜对光具有 作用，该凸透镜的焦距是 cm。
会聚
12.0
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
12．盛有清水的封闭试管水平放置，内有一较大的空气泡，如图所示，阳光
垂直照射试管，在空气泡下方的白纸上，出现一椭圆形的“阴影”，
“阴影”形成的原因是空气泡和周围的水组成了一个 (填“凹透
镜”或“凸透镜”)，阳光透过试管的其他部分，会在白纸上形成一条
比试管直径 (填“粗”或“细”)的亮线。
凹透镜
细
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
13．人眼相当于照相机，视网膜相当于照相机的胶片，物体在视网膜上成一
个 (填“倒立放大”“倒立缩小”“正立放大”或“正立缩
小”)的实像。我校学生很多不注意用眼保健，以致近视眼越来越多，近
视时如图中的图 所示，应该配戴 (填“凸透”或“凹透”)
镜来矫正视力。
倒立缩小
乙
凹透
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
14．昆虫观察盒的盒盖是一个凸透镜(如图所示)，盒盖到盒底的距离为10 cm，
是利用凸透镜能成正立、 (填“缩小”“等大”或“放大”)的
(填“虚像”或“实像”)的原理，实现方便地观察小昆虫的目的，
在一次实验中，小明不小心把盒盖上的凸透镜打碎了，为了修好观察盒，
老师给他提供了焦距分别为5 cm、10 cm和12 cm的凸透镜各一个，他应该
选择焦距为 cm的凸透镜。
放大
虚像
12
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
15．将一凸透镜紧靠玩具鹦鹉(如图甲)，然后将该透镜逐渐远离鹦鹉，在此
过程中通过凸透镜观察到玩具鹦鹉三个不同的像(如图乙)，其中 是
实像， 是虚像。三个像出现的先后顺序是 。(均填序号)
①②
③
③①②
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
16．用两个焦距不同的凸透镜可以制成 ，也可以制成 。若
用来观察细小的物体，必须用 的作为物镜，用 的作为
目镜。
望远镜
显微镜
焦距短
焦距长
上一栏目
填 空 题
下一栏目
11
12
13
14
15
16
三、作图题(3分＋3分＋6分＝12分)
17．(3分)按要求作图(请保留作图痕迹)，完成图中的光路。
上一栏目
作 图 题
下一栏目
17
18
19
18．(3分)在图中的实线框内填入一个合适的透镜。
上一栏目
作 图 题
下一栏目
17
18
19
19．(6分)如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发
出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：(1)
光源S的位置；(2)光线EF的入射光线；(3)光线EF经凸透镜后的出射光线。
上一栏目
作 图 题
下一栏目
17
18
19
四、实验探究题(每空1分，共24分)
20．(5分)小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常
眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为10 cm，再将
甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示。
上一栏目
20
21
实验探究题
下一栏目
22
(1)测得焦距小于10 cm的是图 ，此透镜它的折光能力较 (填“强”
或“弱”)，三幅图中模拟远视眼晶状体的是图 。
(2)目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角
膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05 mm，则此镜
片的边缘厚度 (填“小于”“等于”或“大于”)0.05 mm，此镜片
对光有 (填“会聚”或“发散”)作用。
乙
强
丙
大于
发散
上一栏目
20
21
实验探究题
下一栏目
22
21．(8分)如图所示是小峰进行“探究凸透镜成像规律”的实验。实验桌上
备有蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光源(接通
电源后可发出平行光)、光具座等器材。
上一栏目
20
21
实验探究题
下一栏目
22
【设计实验与进行实验】
(1)小峰首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50 cm刻度线处，
平行光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一
侧移动光屏直到光屏上的光斑最小，如图所示，凸透镜A的焦距fA＝ cm；
小峰认为不能选择此透镜进行探究，理由是 .
。
(2)小峰选择凸透镜B进行探究，并从左到右依次安装了蜡烛、凸透镜和光屏，
将三者中心调至 。
30
在光具座上无法找出实像
同一高度
凸透镜焦距太长，
上一栏目
20
21
实验探究题
下一栏目
22
(3)不断改变蜡烛与凸透镜间的距离，所获得的数据如下表。
{5940675A-B579-460E-94D1-54222C63F5DA}实验序号
物体到凸透镜的距离/cm
光屏上的像到凸透镜的距离/cm
1
30
15
2
20
20
3
15
30
4
10
上一栏目
20
21
实验探究题
下一栏目
22
【分析与论证】
(4)根据获得的数据，说说小峰的表格中空白处缺少数据的原因是 。
(5)第3次实验中所成的像，是一个倒立、 的实像，此成像特点常应用在
(填“放大镜”“照相机”或“幻灯机”)上。
(6)当凸透镜成实像时，物距减小，像距 (填“增大”或“减小”)。因此，
用照相机进行拍照时，若取景框中的景物太小，拍摄者在靠近被拍物体的同
时，应将镜头 (填“向前伸”或“向后收”)。
光屏上没有像
放大
幻灯机
增大
向前伸
上一栏目
20
21
实验探究题
下一栏目
22
22．(11分)如图，在“探究凸透镜成像实验”中，小明将蜡烛、凸透镜、光
屏分别放在光具座上，把凸透镜固定在50 cm处。
表一(焦距f＝10 cm)
{5940675A-B579-460E-94D1-54222C63F5DA}次数
1
2
3
4
5
物距/cm
40
30
25
20
15
像距/cm
13.5
15
16.7
20
上一栏目
20
21
实验探究题
下一栏目
22
(1)实验前，调节烛焰、凸透镜和光屏，使它们的中心大致在 处。
(2)小明先用焦距为10 cm的甲凸透镜进行实验。
①将蜡烛放在A点，光屏放在B点，为找到清晰像，应将光屏移动至 (填
“50～60 cm”“60～70 cm”“70～80 cm”或“80～90 cm”)区域内的某处。
同一高度
60～70 cm
上一栏目
20
21
实验探究题
下一栏目
22
②依次改变蜡烛的位置，移动光屏直到找到清晰的像，记录的数据如表一所
示，在第1次至第3次实验中，所成的像为倒立、 (填“放大”“等
大”或“缩小”)的实像，第3次的像比第1次的像 (填“大”或“小”)；
第5次的像距应是 cm，此时若将凸透镜的上半部分用不透明的物体遮住，
像的大小将 (填“变小”“变大”或“不变”)。
③将蜡烛放在C点，烛焰成的像跟 (填“照相机”“投影仪”或“放大
镜”)的成像特点相同。
缩小
大
30
不变
放大镜
上一栏目
20
21
实验探究题
下一栏目
22
(3)小明根据平时用手机拍照的经验，提出了猜想：“凸透镜所成像的性质
除了跟物距有关之外，可能还跟凸透镜的焦距有关”。为了验证这一猜想，
小明又拿了个乙凸透镜进行实验，依次改变蜡烛的位置，移动光屏直到找
到清晰的像，多次实验后记录的数据如表二所示。
表二(焦距f＝？cm)
{5940675A-B579-460E-94D1-54222C63F5DA}次数
1
2
3
4
5
物距/cm
40
30
25
20
15
像距/cm
24
30
37.5
60
上一栏目
20
21
实验探究题
下一栏目
22
①由表二数据可判断乙凸透镜的焦距为 cm。
②分析表二(或表一)的1、2、3、4次实验数据可得结论一：在成实像的情况
下，当凸透镜的焦距一定时，物距越大，像距 ；同理，分析表一
和表二的第1(或3、4)次实验数据可得结论二：在 。
；结论二验证
了小明的猜想是 (填“正确”或“错误”)的。
15
越小
成实像的情况下，
正确
当物距一定时，凸透镜的焦距越大，像距越大，像越大
上一栏目
20
21
实验探究题
下一栏目
22
