19.1《家庭电路》—人教版九年级物理同步练习（解析版）

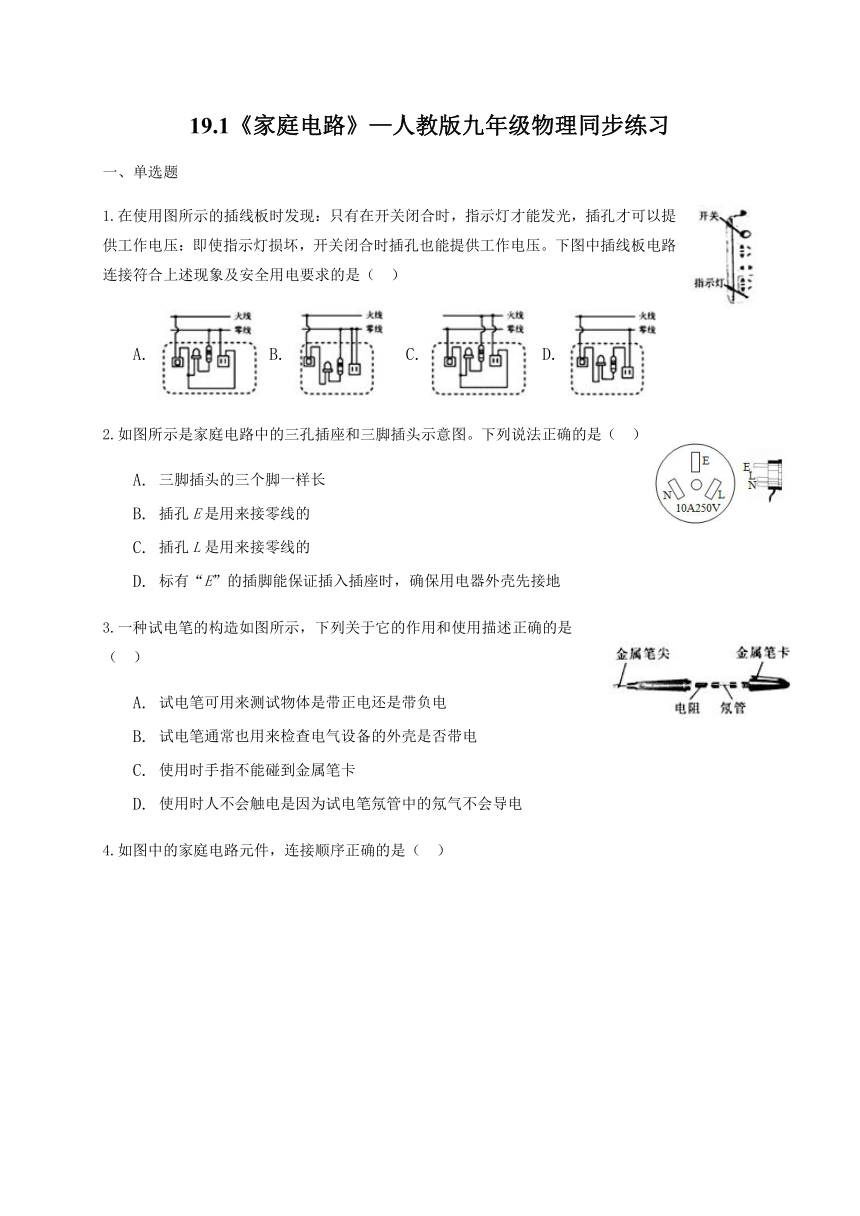

19.1《家庭电路》—人教版九年级物理同步练习
一、单选题
1.在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A. B. C. D.
2.如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ ）
A. 三脚插头的三个脚一样长
B. 插孔E是用来接零线的
C. 插孔L是用来接零线的
D. 标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
3.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
A. 试电笔可用来测试物体是带正电还是带负电
B. 试电笔通常也用来检查电气设备的外壳是否带电
C. 使用时手指不能碰到金属笔卡
D. 使用时人不会触电是因为试电笔氖管中的氖气不会导电

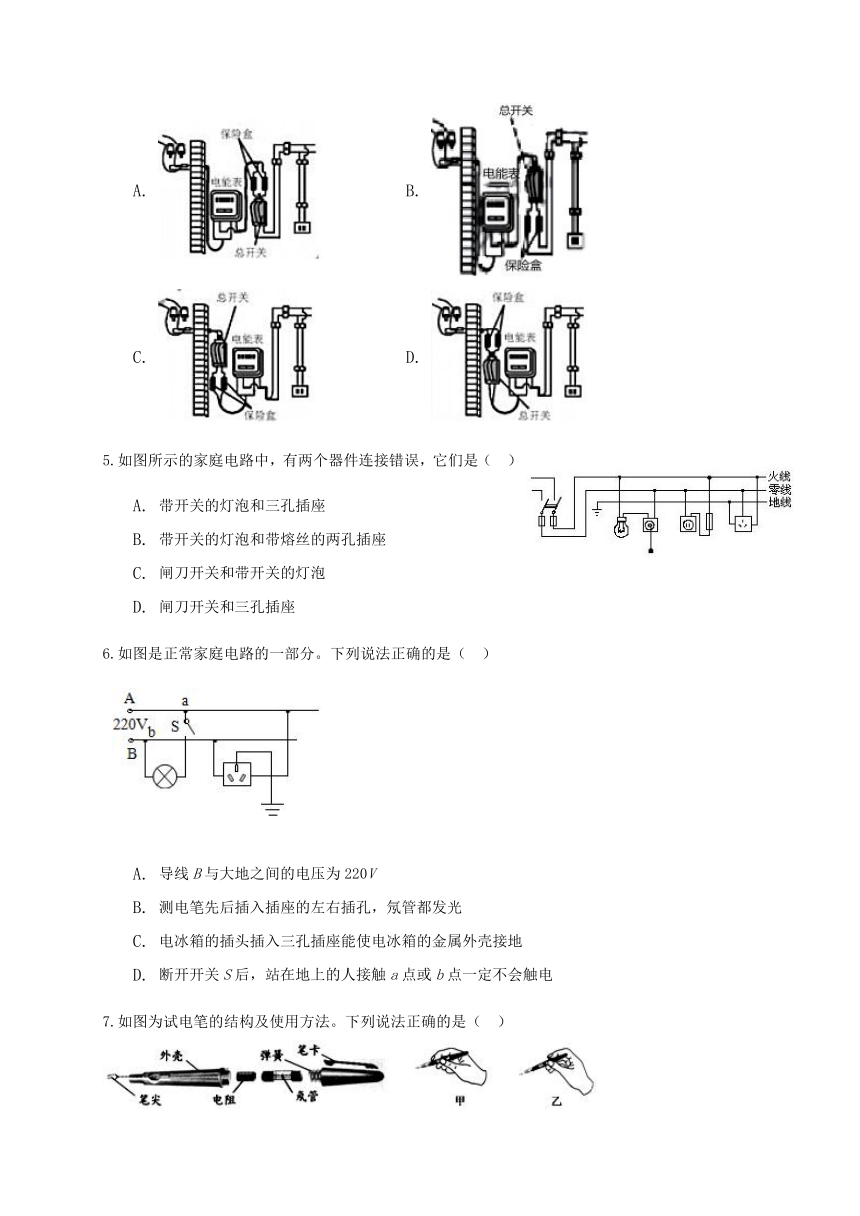

4.如图中的家庭电路元件，连接顺序正确的是（ ）
A. B.
C. D.
5.如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A. 带开关的灯泡和三孔插座
B. 带开关的灯泡和带熔丝的两孔插座
C. 闸刀开关和带开关的灯泡
D. 闸刀开关和三孔插座
6.如图是正常家庭电路的一部分。下列说法正确的是（ ）
A. 导线B与大地之间的电压为220V
B. 测电笔先后插入插座的左右插孔，氖管都发光
C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D. 断开开关S后，站在地上的人接触a点或b点一定不会触电
7.如图为试电笔的结构及使用方法。下列说法正确的是（ ）

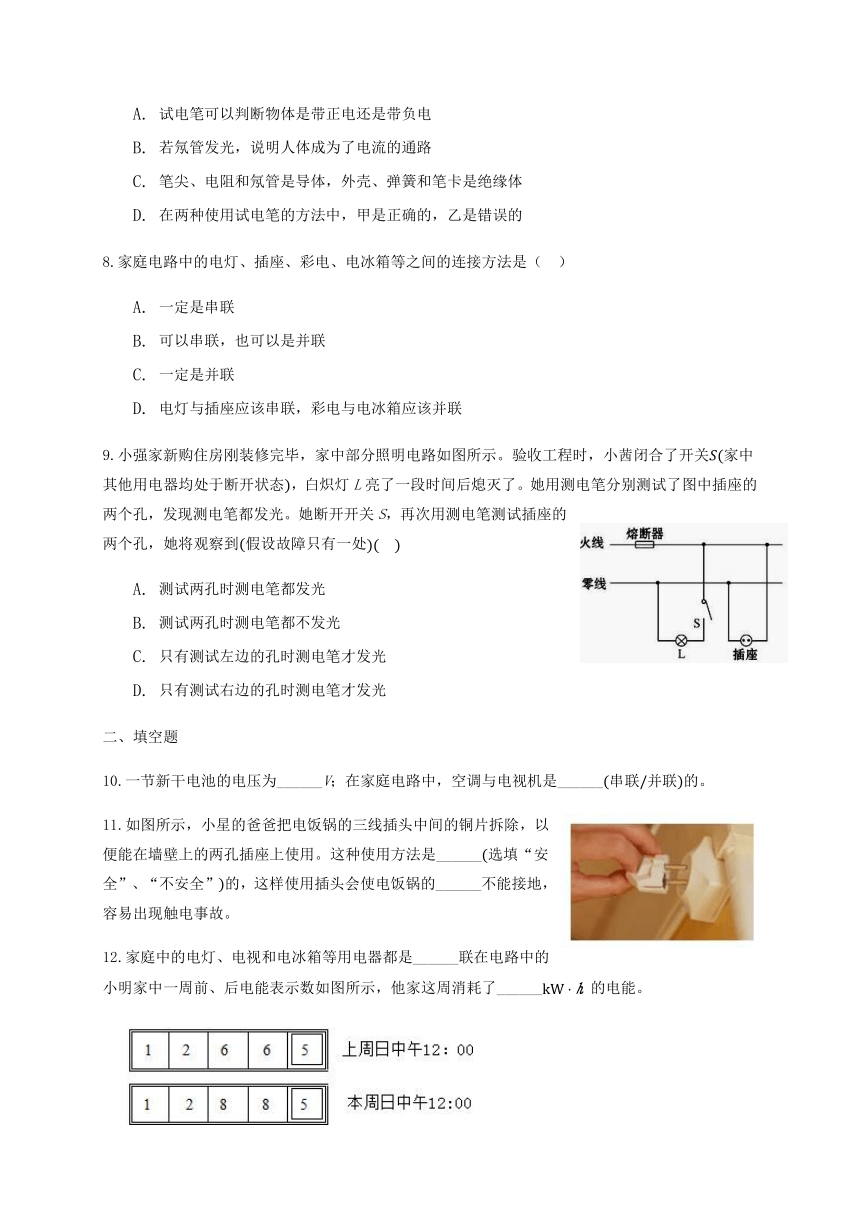

A. 试电笔可以判断物体是带正电还是带负电
B. 若氖管发光，说明人体成为了电流的通路
C. 笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D. 在两种使用试电笔的方法中，甲是正确的，乙是错误的
8.家庭电路中的电灯、插座、彩电、电冰箱等之间的连接方法是（ ）
A. 一定是串联
B. 可以串联，也可以是并联
C. 一定是并联
D. 电灯与插座应该串联，彩电与电冰箱应该并联
9.小强家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小茜闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了。她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到(假设故障只有一处)(????)
A. 测试两孔时测电笔都发光
B. 测试两孔时测电笔都不发光
C. 只有测试左边的孔时测电笔才发光
D. 只有测试右边的孔时测电笔才发光
二、填空题
10.一节新干电池的电压为______V；在家庭电路中，空调与电视机是______(串联/并联)的。
11.如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是______(选填“安全”、“不安全”)的，这样使用插头会使电饭锅的______不能接地，容易出现触电事故。
12.家庭中的电灯、电视和电冰箱等用电器都是______联在电路中的，小明家中一周前、后电能表示数如图所示，他家这周消耗了______kW?h的电能。
三、简答题

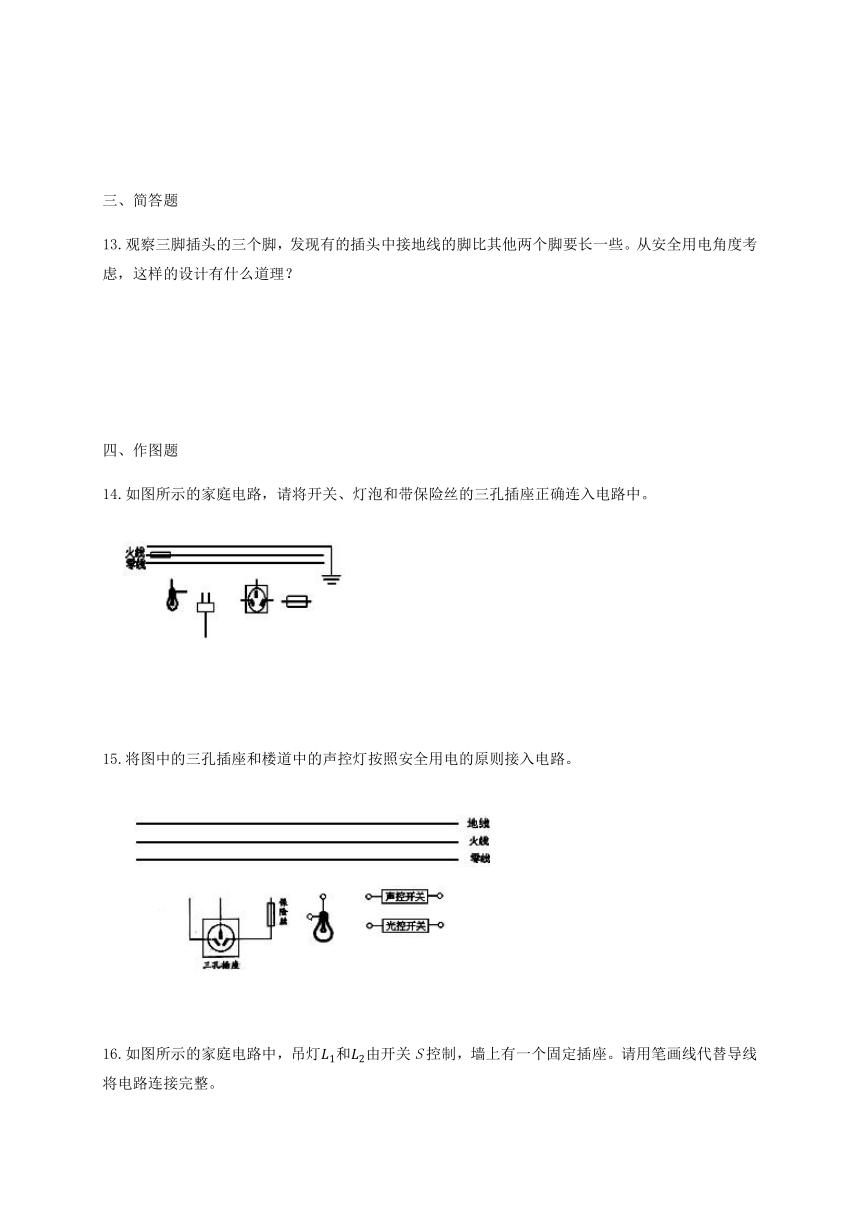

13.观察三脚插头的三个脚，发现有的插头中接地线的脚比其他两个脚要长一些。从安全用电角度考虑，这样的设计有什么道理？
四、作图题
14.如图所示的家庭电路，请将开关、灯泡和带保险丝的三孔插座正确连入电路中。
15.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。

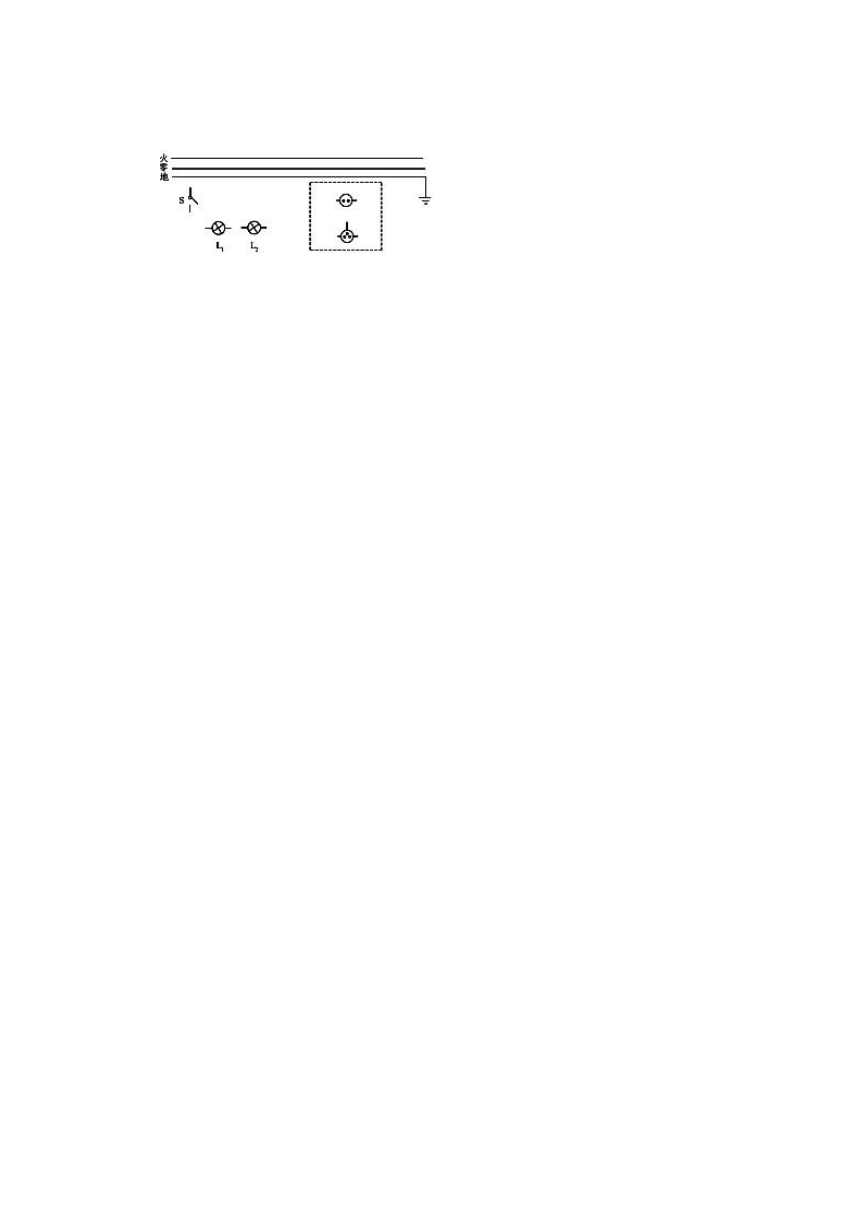

16.如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座。请用笔画线代替导线将电路连接完整。
答案和解析
1.【答案】A
【解析】解：
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；
故选：A。
干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
2.【答案】D
【解析】解：A、三脚插头最上面的那个脚由于是接地的，所以比其它的两个要长，即便于及早接地，使用时更为安全，故A错误；
BC、据其使用可知，E是接地线的，L是接火线的，N是接零线的，故BC错误；
D，据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确；
故选：D。
三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连。
此题考查了三孔插座的解法和正确使用，是一道基础题目。
3.【答案】B
【解析】解：
A、试验电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故A错误；
B、试电笔通常也用来检查电气设备的外壳是否带电，故B正确。
C、用试电笔时，必须用手接触到笔尾的金属卡，故C错误
D、在试电笔的构造中，有一个1MΩ以上的高值电阻(比人体的电阻几千欧大得多)，在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，不是因为试电笔氖管中的氖气不会导电，故D错误。
故选：B。
(1)试电笔的作用是区分家庭电路中的火线和零线；
(2)试电笔用来检查电气设备的外壳是否带电；
(3)用试电笔时，必须用手接触到笔尾的金属体；
(4)用测电笔时，必须用手接触到笔尾的金属体试电笔的内部有一个阻值很大的电阻，当人接触试电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害。
本题考查试电笔的使用，记住使用方法，是一道基础题。
4.【答案】B
【解析】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。
故选：B。
电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面。
检修电路时要断开开关，在电能表的后面要接入总开关。
保险装置里面的保险丝能在电路电流过大时，能自动切断电源。为了方便更换保险丝，保险装置一定要安装在总开关的后面。
掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性。
5.【答案】A
【解析】
本题是家庭电路的连接问题，要掌握家庭电路中，总开关、保险丝、灯泡、开关、两孔插座、三孔插座的连接方法。
根据家庭电路中的以下连接要求，对照图片和选项的描述逐一做出判断：
(1)家庭电路中先接总开关，然后各用电器并联连接。
(2)开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。
(3)两孔插座的连接方法：左孔接零线，右孔接火线。当插座上进入大功率的用电器时，还要在火线上串联一根保险丝。
(4)三孔插座的连接方法：三孔接地线；左孔接零线；右孔接火线。
【解答】
(1)开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，安全的更换灯泡。由图知，带开关的灯泡连接错误。
(2)两孔插座左孔接零线，右孔接火线；当插座上接入大功率的用电器时，还要在火线上串联一根保险丝，这样在电流过大时，能自动切断电源；由图知，带熔丝的两孔插座连接正确。
(3)三孔插座中，左孔应接零线，右孔接火线，上孔接地线；而图中上孔接零线，左孔接地线，故三孔插座连接错误。
(4)进户线进入用户，首先接入总开关，即闸刀开关，总开关的后面接入保险丝，图中闸刀开关连接正确。
综上分析，连接错误的是带开关的灯泡和三孔插座，故只有A符合题意。
故选A。
6.【答案】C
【解析】解：由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左插孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
(1)火线和零线间的电压为220V.测电笔接触火线氖管会发光，接触零线不发光；
(2)触电是人体直接或间接接触火线。
(3)家庭电路中，金属外壳的用电器都采用三脚插头，当金属外壳的用电器插入三孔插座时，金属外壳接地，防止金属外壳的用电器漏电发生触电事故。
掌握家用电器的连接方法和三孔插座的连接方法，以及测电笔的使用，要掌握家庭电路连接规则的原因。
7.【答案】B
【解析】解：
A、测电笔的用途是辨别火线和零线，不能判断物体是带正电还是带负，故A错误；
B、若氖管发光，说明试电笔接触的是火线，电流需要经过人体形成回路，即人体成为了电流的通路(但电流很小)，故B正确；
C、笔尖、电阻、氖管、弹簧和笔卡是导体，外壳是绝缘体，故C错误；
D、在两种使用试电笔的方法中，手指要接触测电笔尾部的金属体(或笔卡)，甲图手没有接触笔卡，使用方法错误；乙图手接触了笔卡，使用方法正确，故D错误。
故选：B。
(1)测电笔的用途：辨别火线和零线；
(2)正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；
(3)容易导电的物体是导体，不容易导电的物体是绝缘体；
(4)使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线。
本题考查测电笔的正确使用，以及导体绝缘体，是一道基础题。
8.【答案】C
【解析】
家庭电路的电压是220V，用电器的额定电压是220V，为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中．
(1)记住家庭电路的电压是220V；
(2)掌握家庭电路中各用电器之间和各插座之间的连接方式是并联的．
【解答】家庭电路的电压是220V，电灯、插座、电视机如果串联在电路中，插座不插入用电器时，电路是断路，当插入其他用电器时，用电器都不能达到额定电压，都不能正常工作，因此家庭电路中的电灯、插座、彩电、电冰箱等之间的连接一定是并联的．
故选C．
9.【答案】D
【解析】
当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连。当开关断开时，左孔切断了火线，再接触左孔，氖管不发光。
本题考查人接触零线不会出现触电事故，由于电路的变化，导致零线也会发生触电，所以不要认为接触零线一定不触电。
【解答】
(1)闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡和火线和零线不能构成通路。可能是火线断路，可能是零线断路；
(2)灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连。如图，右孔和火线相连(如图中绿色的划线)，测电笔的氖管发光。如图，左孔和火线相连(如图中红色划线)，测电笔的氖管发光；
(3)经过(2)中的分析可知，灯泡亮了一段时间后熄灭，是因为图中的零线断路(如图中蓝色划线)；
(4)当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
故选D。
10.【答案】1.5? 并联
【解析】解：
(1)一节干电池的电压是1.5V；
(2)家庭电路中各用电器之间工作互不影响，应并联在电路中。
故答案为：1.5；并联。
(1)要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V；
(2)家庭电路中各用电器之间工作互不影响，应并联在电路中。
本题考查了常见的电压值、家庭电路的特点，属于基础题目。
11.【答案】不安全；外壳
【解析】解：电饭锅等家用电器都使用三孔插座，若将三线插头中间的铜片拆除，在墙壁上的两孔插座上使用，电饭锅的外壳不能与大地相连；这样当用电器漏电时，由于电饭锅的外壳是金属，会使外壳带电，电流也就不能通过地线，流入大地，容易发生触电事故。所以这种方法不安全。
答：不安全；外壳。
三线插头中间的插片是接地的，目的就是为了防止触电。
本题从另一角度考查三线插头中地线的作用，从而加强安全用电的意识。
12.【答案】并；22
【解析】
本题考查了电能表各参数的含义，能读数、计算耗电量，家庭电路中各用电器的连接方法等。
家庭电路中，各家用电器之间是并联的；电能表的读数：单位是kW?h，最后一位是小数；一周消耗的电能=周末电表的读数减上周的电表的读数。
【解答】
电灯、电视机、电风扇等家用电器并联，既能保证用电器正常工作，又互不影响；
上周日12：00电能表的读数是1266.5kW?h，所以这周消耗的电能：W=1288.5kW?h?1266.5kW?h=22kW?h。
故答案为：并；22。
13.【答案】解：标有“E“字的插脚比其他两脚稍长一些，这样在插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
故答案为：插入插头时能使家用电器的金属外壳先接地，拔出插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
【解析】三孔插座中多出的一个孔是用来接地线的，目的就是为了防止触电，从这一角度来思考为什么标有“E“字的插脚比其他两脚稍长一些。
掌握三脚插头上比其它两脚稍长一些脚的优点，注意从导体长的角度分析，它引起插和拔插头时导线的连接先后顺序不同。
14.【答案】。
【解析】
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】
(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线
如图所示：
。
15.【答案】解：
(1)灯泡接法：火线进入开关，(声控开关和光控开关是串联的)；再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔有保险丝，所以接火线。如下图：
【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
16.【答案】
【解析】
本题考查家庭电路中各用电器的连接方式，关键是知道两盏灯泡并联连接。掌握家庭电路的灯泡、开关、三孔插座、两孔插座的接法，同时考虑使用性和安全性。
【解答】
由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏日光灯L1和L2并联，开关接在干路上同时控制两盏灯泡，
两孔插座：左孔接零线；右孔接火线。三孔插座：上孔接地线；左孔接零线；右孔接火线。电路图如下图所示：
