沪粤版物理九年级上册第十四章 探究欧姆定律单元测试（word版有答案）

学号：
班级：
姓名：
得分：

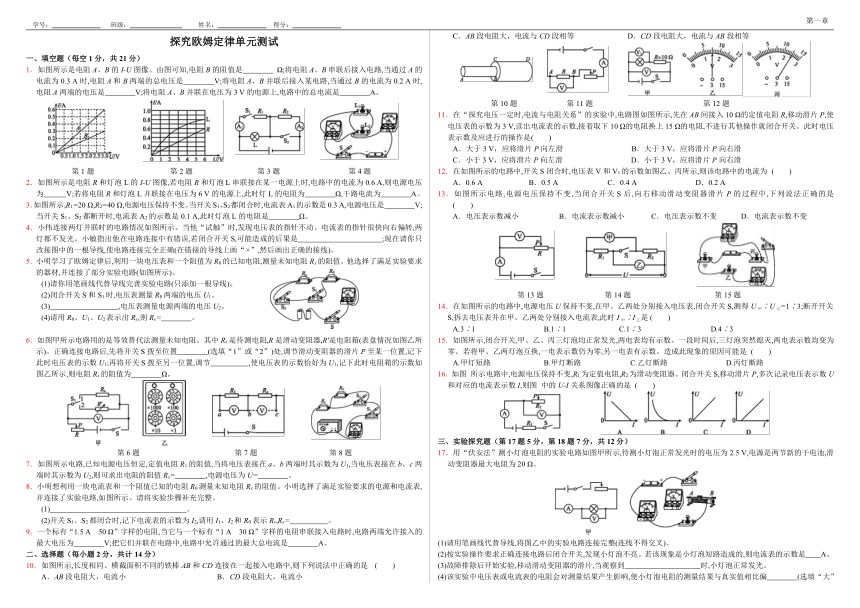

探究欧姆定律单元测试
一、填空题（每空1分，共21分）
1．如图所示是电阻A、B的I-U图像。由图可知,电阻B的阻值是　　　　
Ω;将电阻A、B串联后接入电路,当通过A的电流为0.3
A时,电阻A和B两端的总电压是　　　　V;将电阻A、B并联后接入某电路,当通过B的电流为0.2
A时,电阻A两端的电压是　　　　V;将电阻A、B并联在电压为3
V的电源上,电路中的总电流是　　　　A。?
第1题
第2题
第3题
第4题
2．如图所示是电阻R和灯泡L的I-U图像,若电阻R和灯泡L串联接在某一电源上时,电路中的电流为0.6
A,则电源电压为　　　V;若将电阻R和灯泡L并联接在电压为6
V的电源上,此时灯L的电阻为　　　　Ω,干路电流为　　　　A。?
3．如图所示,R1=20
Ω,R2=40
Ω,电源电压保持不变。当开关S1、S2都闭合时,电流表A1的示数是0.3
A,电源电压是　　　　V;当开关S1、S2都断开时,电流表A2的示数是0.1
A,此时灯泡L的电阻是　　　　Ω。?
4．小伟连接两灯并联时的电路情况如图所示。当他“试触”时,发现电压表的指针不动、电流表的指针很快向右偏转,两灯都不发光。小敏指出他在电路连接中有错误,若闭合开关S,可能造成的后果是　　　　　　　　　　　;现在请你只改接图中的一根导线,使电路连接完全正确(在错接的导线上画“×”,然后画出正确的接线)。?
5．小明学习了欧姆定律后,利用一块电压表和一个阻值为R0的已知电阻,测量未知电阻Rx的阻值。他选择了满足实验要求的器材,并连接了部分实验电路(如图所示)。
(1)请你用笔画线代替导线完善实验电路(只添加一根导线)。
(2)闭合开关S和S1时,电压表测量R0两端的电压U1。
(3)　　　　　　　　　,电压表测量电源两端的电压U2。?
(4)请用R0、U1、U2表示出Rx,则Rx=　　　　。?
6．如图甲所示电路用的是等效替代法测量未知电阻。其中Rx是待测电阻,R是滑动变阻器,R'是电阻箱(表盘情况如图乙所示)。正确连接电路后,先将开关S拨至位置　　　　(选填“1”或“2”)处,调节滑动变阻器的滑片P至某一位置,记下此时电压表的示数U1;再将开关S拨至另一位置,调节　　　　　,使电压表的示数恰好为U1,记下此时电阻箱的示数如图乙所示,则电阻Rx的阻值为　　　　Ω。?
第6题
第7题
第8题
7．如图所示电路,已知电源电压恒定,定值电阻R1的阻值,当将电压表接在a、b两端时其示数为U1,当电压表接在b、c两端时其示数为U2,则可求出电阻的阻值Rx=　　　　,电源电压为U=　　　　。?
8．小明想利用一块电流表和一个阻值已知的电阻R0测量未知电阻Rx的阻值。小明选择了满足实验要求的电源和电流表,并连接了实验电路,如图所示。请将实验步骤补充完整。
(1)
　
　
　
　
　
　
　
　
　
　
　
　。?
(2)开关S1、S2都闭合时,记下电流表的示数为I2,请用I1、I2和R0表示Rx,Rx=　
　
　　。
9．一个标有“1.5
A　50
Ω”字样的电阻,当它与一个标有“1
A　30
Ω”字样的电阻串联接入电路时,电路两端允许接入的最大电压为　　　　V;把它们并联在电路中,电路中允许通过的最大总电流是　　　　A。
二、选择题（每小题2分，共计14分）
10．如图所示,长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中,则下列说法中正确的是
(　　)
A．AB段电阻大，电流小
B．CD段电阻大，电流小
C．AB段电阻大，电流与CD段相等
D．CD段电阻大，电流与AB段相等
第10题
第11题
第12题
11．在“探究电压一定时,电流与电阻关系”的实验中,电路图如图所示,先在AB间接入10
Ω的定值电阻R,移动滑片P,使电压表的示数为3
V,读出电流表的示数,接着取下10
Ω的电阻换上15
Ω的电阻,不进行其他操作就闭合开关。此时电压表示数及应进行的操作是(　　)
A．大于3
V，应将滑片P向左滑
B．大于3
V，应将滑片P向右滑
C．小于3
V，应将滑片P向左滑
D．小于3
V，应将滑片P向右滑
12．在如图所示的电路中,开关S闭合时,电压表V和V1的示数如图乙、丙所示,则该电路中的电流为
(　　)
A．0.6
A
B．0.5
A
C．0.4
A
D．0.2
A
13．如图所示电路,电源电压保持不变,当闭合开关S后,向右移动滑动变阻器滑片P的过程中,下列说法正确的是
(　　)
A．电压表示数减小
B．电流表示数减小
C．电压表示数不变
D．电流表示数不变
第13题
第14题
第15题
14．在如图所示的电路中,电源电压U保持不变,在甲、乙两处分别接入电压表,闭合开关S,测得U甲∶U乙=1∶3;断开开关S,拆去电压表并在甲、乙两处分别接入电流表,此时I甲∶I乙是
(　　)
A.3∶1
B.1∶1
C.1∶3
D.4∶3
15．如图所示,闭合开关,甲、乙、丙三灯泡均正常发光,两电表均有示数。一段时间后,三灯泡突然熄灭,两电表示数均变为零。若将甲、乙两灯泡互换,一电表示数仍为零,另一电表有示数。造成此现象的原因可能是
(　　)
A.甲灯短路
B.甲灯断路
C.乙灯断路
D.丙灯断路
16．如图
所示电路中,电源电压保持不变,R1为定值电阻,R2为滑动变阻器。闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则图
中的U-I关系图像正确的是
(　　)
三、实验探究题（第17题5分，第18题7分，共12分）
17．用“伏安法”测小灯泡电阻的实验电路如图甲所示,待测小灯泡正常发光时的电压为2.5
V,电源是两节新的干电池,滑动变阻器最大电阻为20
Ω。
(1)请用笔画线代替导线,将图乙中的实验电路连接完整(连线不得交叉)。
(2)按实验操作要求正确连接电路后闭合开关,发现小灯泡不亮。若该现象是小灯泡短路造成的,则电流表的示数是　　A。?
(3)故障排除后开始实验,移动滑动变阻器的滑片,当观察到　　　　　　　　　　时,小灯泡正常发光。?
(4)该实验中电压表或电流表的电阻会对测量结果产生影响,使小灯泡电阻的测量结果与真实值相比偏　　　　(选填“大”或“小”)。

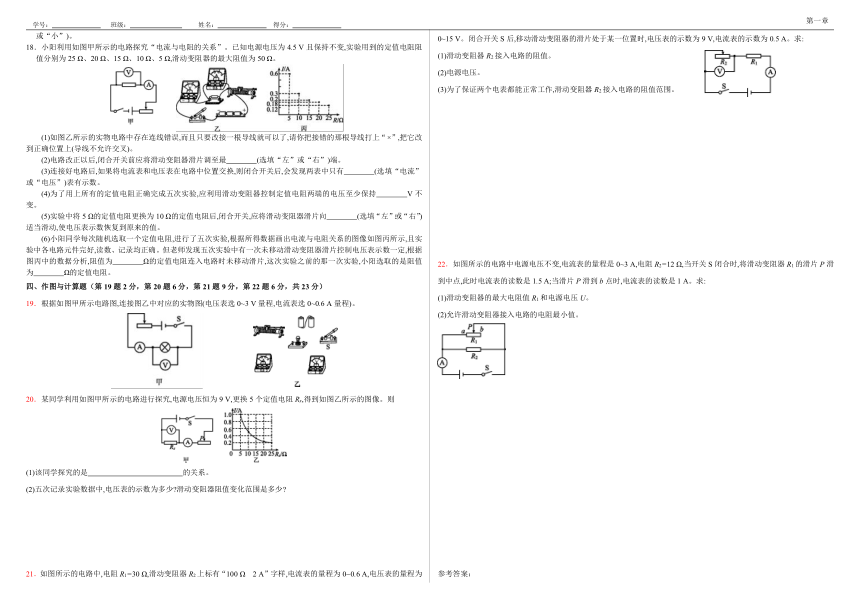

18．小阳利用如图甲所示的电路探究“电流与电阻的关系”。已知电源电压为4.5
V且保持不变,实验用到的定值电阻阻值分别为25
Ω、20
Ω、15
Ω、10
Ω、5
Ω,滑动变阻器的最大阻值为50
Ω。
(1)如图乙所示的实物电路中存在连线错误,而且只要改接一根导线就可以了,请你把接错的那根导线打上“×”,把它改到正确位置上(导线不允许交叉)。
(2)电路改正以后,闭合开关前应将滑动变阻器滑片调至最　　　　(选填“左”或“右”)端。?
(3)连接好电路后,如果将电流表和电压表在电路中位置交换,则闭合开关后,会发现两表中只有　　　　(选填“电流”或“电压”)表有示数。?
(4)为了用上所有的定值电阻正确完成五次实验,应利用滑动变阻器控制定值电阻两端的电压至少保持　　　　V不变。?
(5)实验中将5
Ω的定值电阻更换为10
Ω的定值电阻后,闭合开关,应将滑动变阻器滑片向　　　　(选填“左”或“右”)适当滑动,使电压表示数恢复到原来的值。?
(6)小阳同学每次随机选取一个定值电阻,进行了五次实验,根据所得数据画出电流与电阻关系的图像如图丙所示,且实验中各电路元件完好,读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定,根据图丙中的数据分析,阻值为　　　　Ω的定值电阻连入电路时未移动滑片,这次实验之前的那一次实验,小阳选取的是阻值为　　　　Ω的定值电阻。?
四、作图与计算题（第19题2分，第20题6分，第21题9分，第22题6分，共23分）
19．根据如图甲所示电路图,连接图乙中对应的实物图(电压表选0~3
V量程,电流表选0~0.6
A量程)。
20．某同学利用如图甲所示的电路进行探究,电源电压恒为9
V,更换5个定值电阻Rx,得到如图乙所示的图像。则
(1)该同学探究的是　　　　　
　　　　　的关系。?
(2)五次记录实验数据中,电压表的示数为多少?滑动变阻器阻值变化范围是多少?
21．如图所示的电路中,电阻R1=30
Ω,滑动变阻器R2上标有“100
Ω　2
A”字样,电流表的量程为0~0.6
A,电压表的量程为0~15
V。闭合开关S后,移动滑动变阻器的滑片处于某一位置时,电压表的示数为9
V,电流表的示数为0.5
A。求:
(1)滑动变阻器R2接入电路的阻值。
(2)电源电压。
(3)为了保证两个电表都能正常工作,滑动变阻器R2接入电路的阻值范围。
22．如图所示的电路中电源电压不变,电流表的量程是0~3
A,电阻R2=12
Ω,当开关S闭合时,将滑动变阻器R1的滑片P滑到中点,此时电流表的读数是1.5
A;当滑片P滑到b点时,电流表的读数是1
A。求:
(1)滑动变阻器的最大电阻值R1和电源电压U。
(2)允许滑动变阻器接入电路的电阻最小值。
参考答案：
一、填空题（每空1分，共计26分）
1．
10；4.5；2.0；0.9
2．9；7.5；1.4
3．6；20
4．烧坏电源或电流表
如图所示
5．(1)如图所示
(3)闭合开关S和S2时
(4)
6．1　电阻箱　18
7．　U1+U2　
8．(1)只闭合开关S1,记下电流表的示数为I1
(2)
9．80；1.6　
二、选择题（每小题2分，共计14分）
10．C
11．A
12．
B
13．D
14．C
15．
B
16．A
三、实验题（每空2分，共计12分）
17．(1)如图所示
(2)0.15
(3)电压表示数为2.5
V　(4)小
18．(1)如图所示
(2)右　(3)电压　(4)1.5　(5)右　(6)20　10
19．
四、作图与计算题（第21题4分，第22题6分，第23题8分，共计18分）
20．(1)电流与电阻
(2)探究电流与电阻的关系时,要控制电压一定,故五次实验中,电压表的示数相同。由图乙可知:当Rx=5
Ω时,
I=1.0
A,因此五次记录实验数据中,电压表的示数均为U示=IRx=1.0
A×5
Ω=5
V。
由图乙可知,当Rx=5
Ω时,
I=1.0
A,
由欧姆定律I=变形得:
R总===9
Ω,R滑=R总-Rx=9
Ω-5
Ω=4
Ω;
由图乙可知:当Rx'=25
Ω时I'=0.2
A,
由欧姆定律I=变形得:
R总'===45
Ω,则R滑'=R总'-Rx'=45
Ω-25
Ω=20
Ω,
故滑动变阻器阻值变化范围是4~20
Ω。
21．(1)滑动变阻器R2接入电路的阻值:
R2===18
Ω。
(2)R1两端的电压:
U1=IR1=0.5
A×30
Ω=15
V,
电源电压:U=U1+U2=15
V+9
V=24
V。
(3)当U2最大=15
V时,R1两端的电压最小为
U1'=U-U2最大=24
V-15
V=9
V,
此时电路中的电流:I1===0.3
A,
滑动变阻器R2接入电路的最大值:
R2最大===50
Ω;
当I2=0.6
A时,R1两端的电压最大为
U1″=I2R1=0.6
A×30
Ω=18
V,
此时R2两端的电压最小为:
U2最小=U-U1″=24
V-18
V=6
V,
滑动变阻器R2接入电路的最小值:
R2最小===10
Ω,
故滑动变阻器R2接入电路的阻值范围为10~50
Ω。
22．由电路图可知,滑动变阻器R1与定值电阻R2并联,电流表测干路电流。
(1)并联电路中各支路两端的电压相等,且干路电流等于各支路电流之和,
根据欧姆定律可得,两种情况下电流表的示数分别为:
+=1.5
A,+=1
A,其中R2=12
Ω,
两式相减可得:-=1.5
A-1
A=0.5
A,
即=0.5
A,
所以+=0.5
A+=1
A,
解得:U=6
V。==0.5
A,即R1=12
Ω。
(2)当电流表的示数I=3
A时,滑动变阻器接入电路中的电阻最小,此时通过滑动变阻器的电流:I1=I-=3
A-=2.5
A,
则滑动变阻器接入电路中的最小阻值:R1
min===2.4
Ω。
