人教版九年级全一册物理 19.1家庭电路 同步习题（含解析）

19.1家庭电路
同步习题
一．选择题
1．关于家庭电路和安全用电，下列说法正确的是（　　）
A．发现有人触电时，可以用干燥的竹竿或木棍将电线与人分开
B．家庭电路中空气开关跳闸，是由于短路造成的
C．使用三角插头的用电器时，可以不接地线
D．家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝

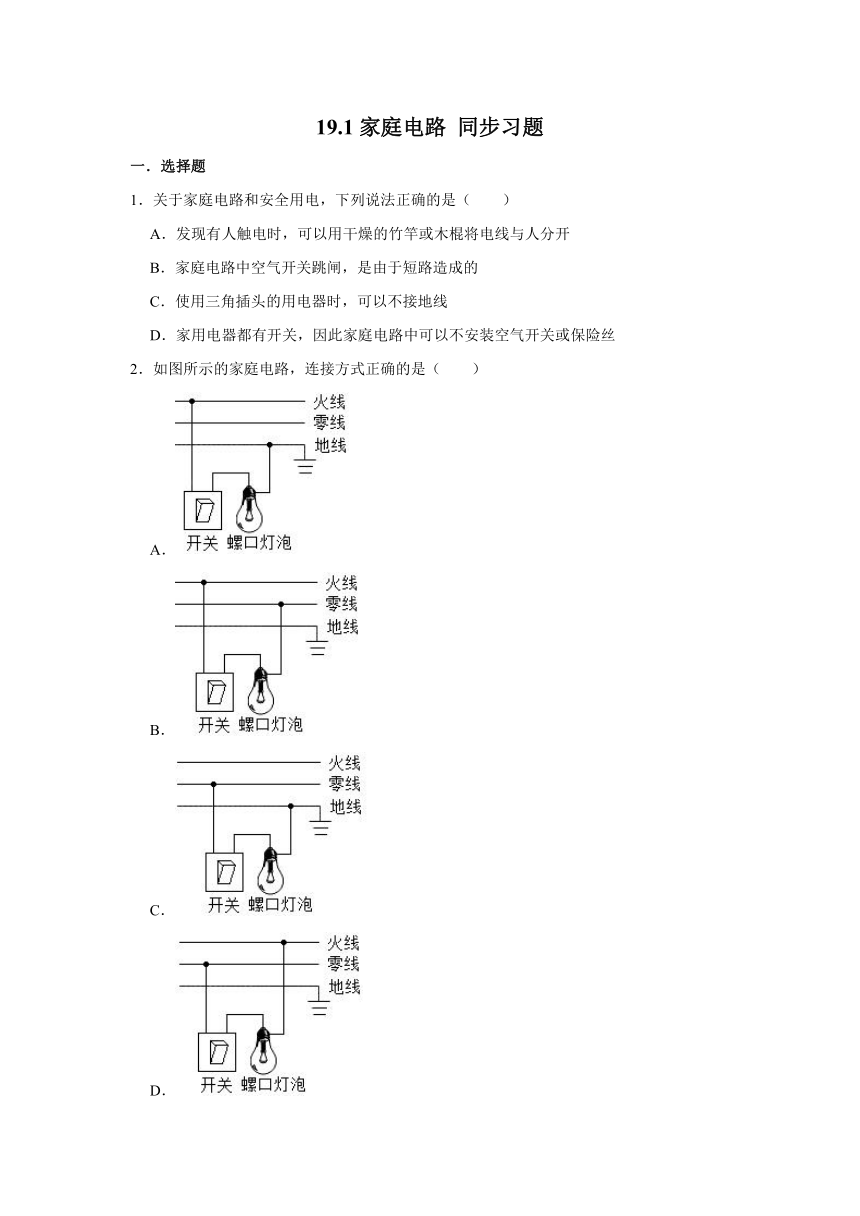

2．如图所示的家庭电路，连接方式正确的是（　　）
A．
B．
C．
D．

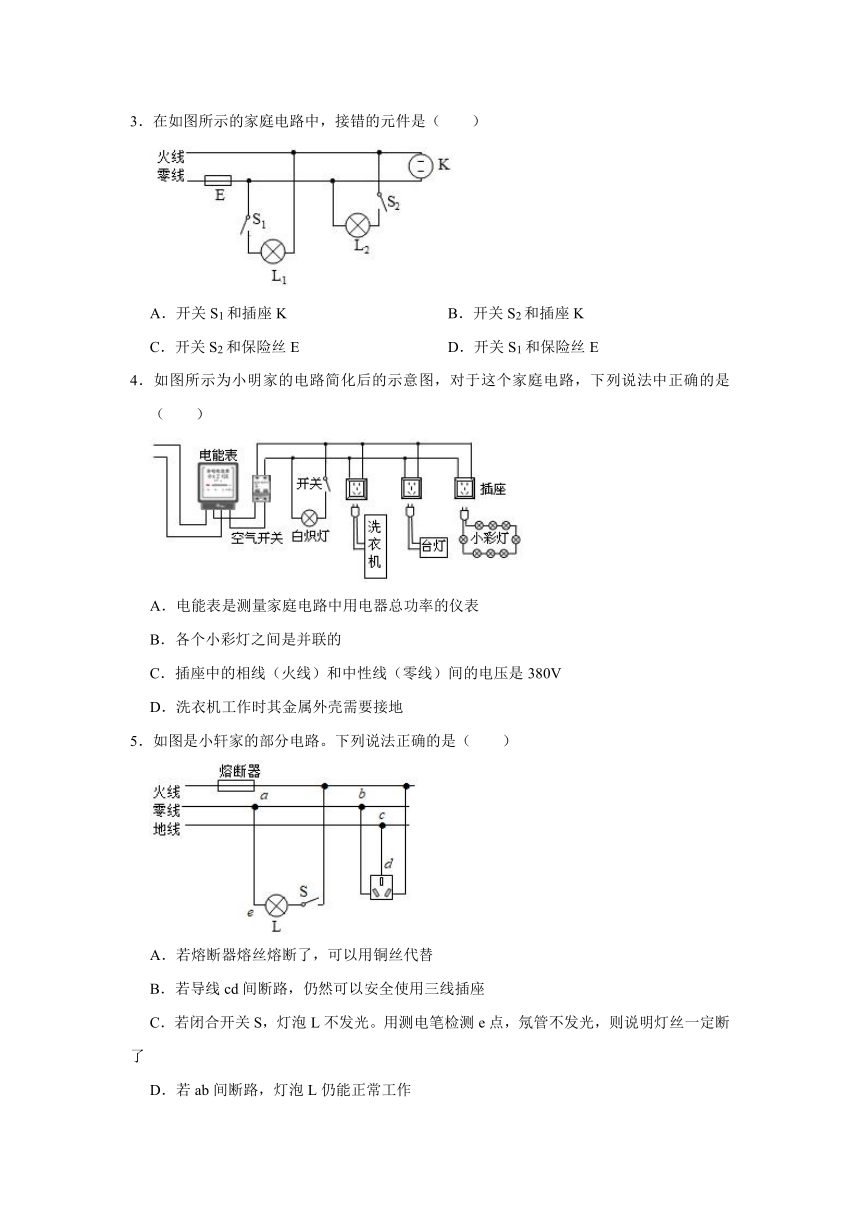

3．在如图所示的家庭电路中，接错的元件是（　　）
A．开关S1和插座K
B．开关S2和插座K
C．开关S2和保险丝E
D．开关S1和保险丝E
4．如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（　　）
A．电能表是测量家庭电路中用电器总功率的仪表
B．各个小彩灯之间是并联的
C．插座中的相线（火线）和中性线（零线）间的电压是380V
D．洗衣机工作时其金属外壳需要接地
5．如图是小轩家的部分电路。下列说法正确的是（　　）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作

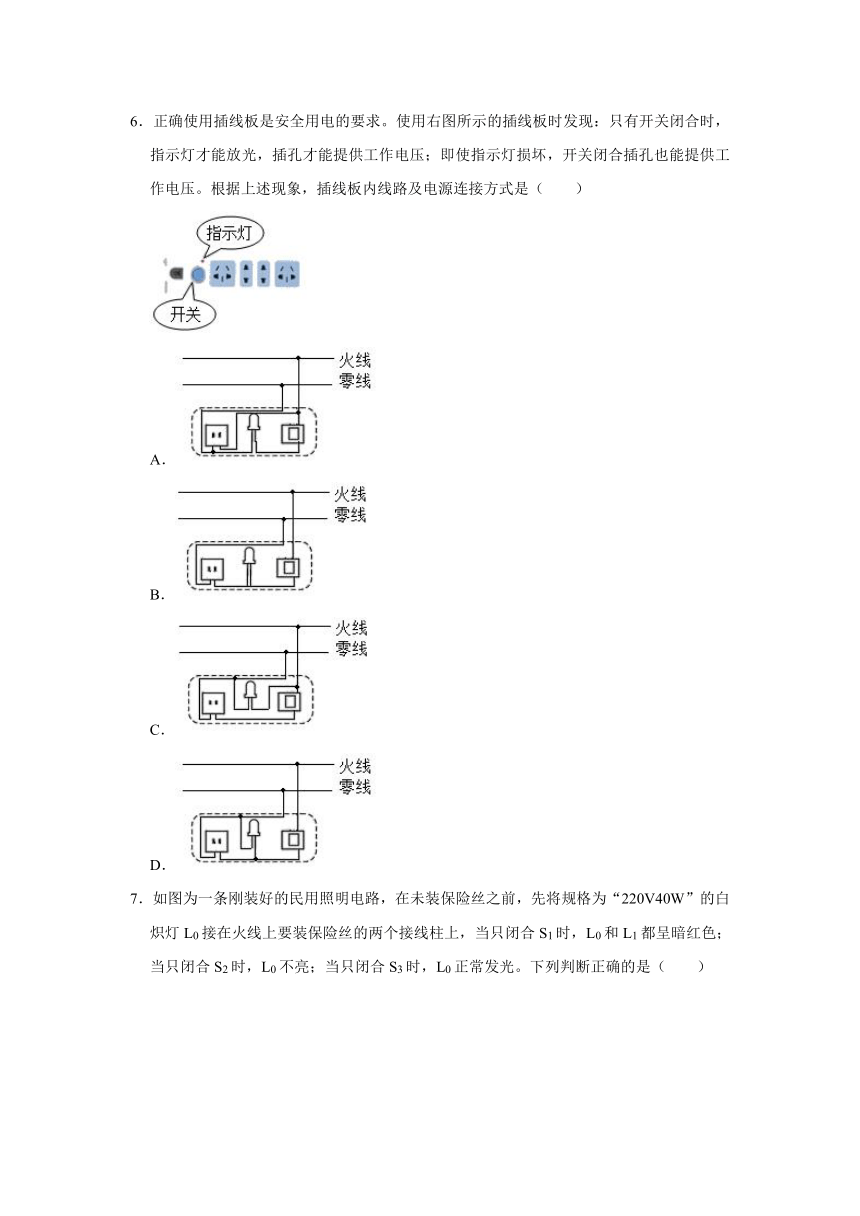

6．正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（　　）
A．
B．
C．
D．

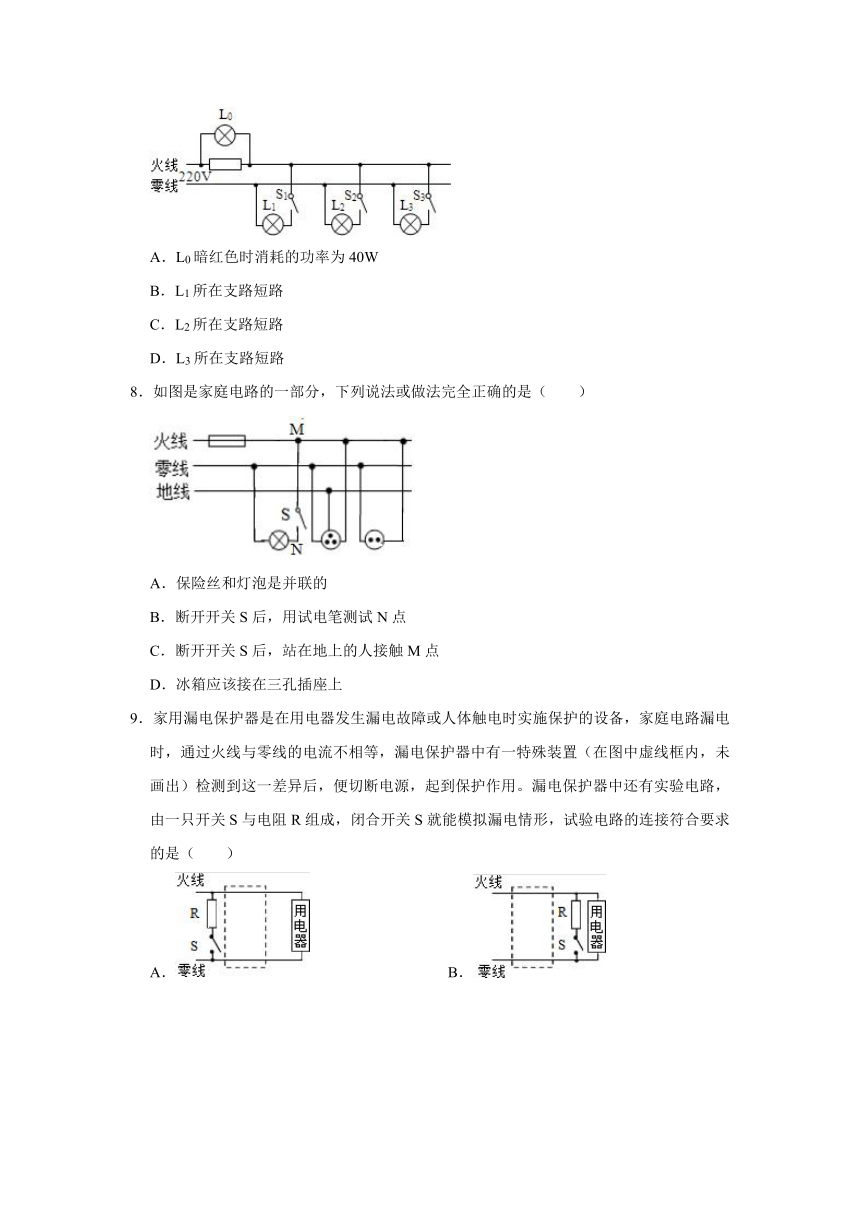

7．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0不亮；当只闭合S3时，L0正常发光。下列判断正确的是（　　）
A．L0暗红色时消耗的功率为40W
B．L1所在支路短路
C．L2所在支路短路
D．L3所在支路短路
8．如图是家庭电路的一部分，下列说法或做法完全正确的是（　　）
A．保险丝和灯泡是并联的
B．断开开关S后，用试电笔测试N点
C．断开开关S后，站在地上的人接触M点
D．冰箱应该接在三孔插座上
9．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（　　）
A．
B．
C．
D．
10．有关用电常识的书中，列出了白炽灯的常见故障与检修方法，其中一项故障现象如下：
故障现象
可
能
原
因
检
修
方
法
灯泡不亮
1、灯泡的灯丝断了
换新灯泡
2、灯头内的电线断了
换新线并接好
3、灯头、开关等处的接线松动，造成接触不良
检查加固
从电路来看，上述故障现象可能的原因可以概括成一个原因，这个原因是（　　）
A．电路出现了断路
B．电路出现了短路
C．并联变成了串联
D．串联变成了并联
二．填空题
11．如图甲是家庭电路常见的三孔插座，在电路正常时试电笔接触　
　（选填图中的序号）孔氖管会发光。请用笔画线代替导线，把图乙中的灯泡和控制灯泡的开关正确接入家庭电路中。

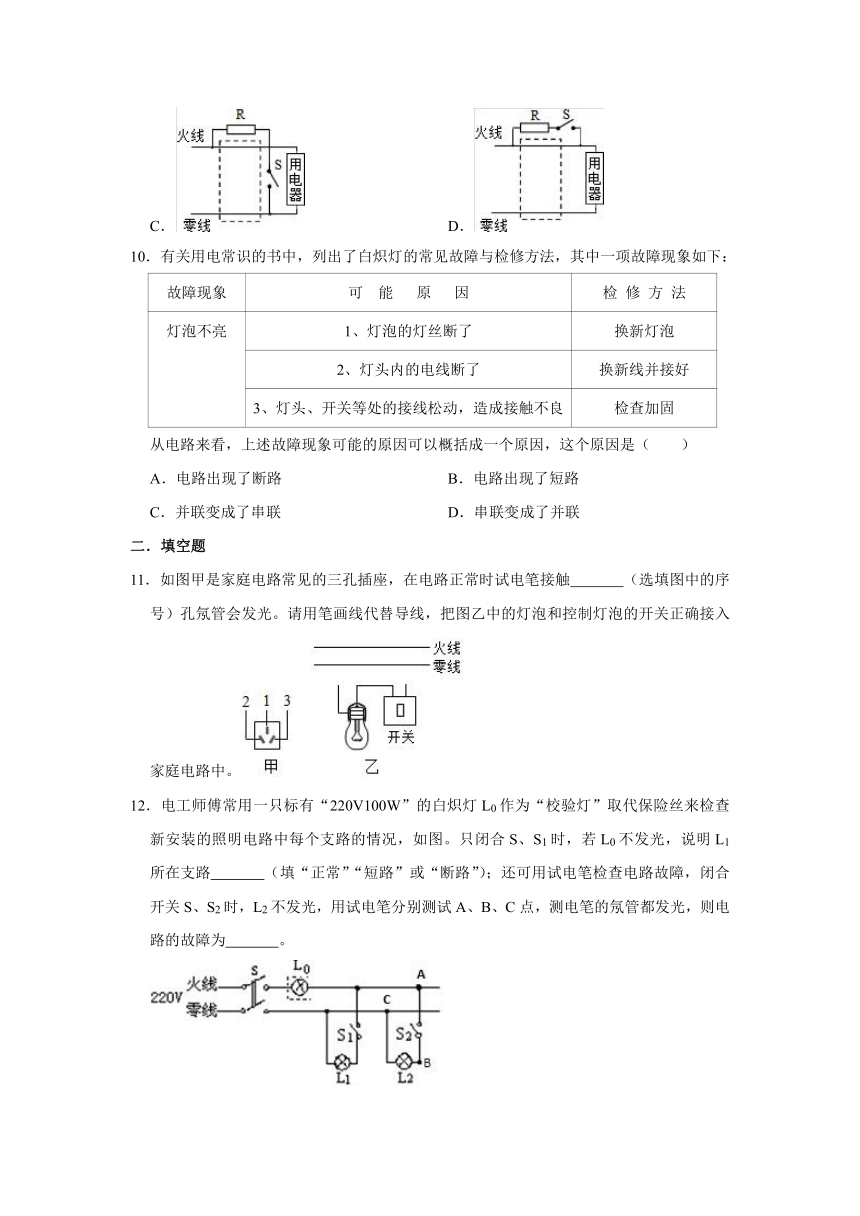

12．电工师傅常用一只标有“220V100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图。只闭合S、S1时，若L0不发光，说明L1所在支路　
　（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为　
　。
13．如图是小丽家电路的一部分。小丽发现晚上熄灯后插在三孔插座上的电冰箱仍然可以正常工作，据此判断电冰箱与电灯在电路中的连接方式是　
　（选填“串联”或“并联”）。三孔插座在电路图中的符号是　
　。
14．三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了　
　。近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将　
　（选填“减小”或“增大”或“不变”）。
15．家庭电路触电事故都是人体直接或间接接触　
　线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与　
　相连，不致对人造成伤害；如图设计的电路，虚线框1和2应连入开关和电灯则开关应装在虚线框　
　中。安装好后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，氖管都发光，则电路的故障为　
　。
三．解答题
16．一间教室要安装2盏“220V
40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
17．在老师的指导下，小刚和小红通过实验探究“220V60W”和“220V15W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“220V60W”灯泡更亮，小红却得出了与小刚相反的结论。他们是怎样把两个灯泡接在照明电路中的？请完成虚线框内的电路连接。
18．同学们在学习电学知识后遇到如下问题，请你帮助解决完成。
（1）如图甲所示，用电流表测量通过灯泡L电流，连接过程中存在的问题是将开关　
　了，如图乙所示是同学试触并正确测量电流的过程，则试触时M连接的是电流表的“　
　”接线柱，通过灯泡L的电流是　
　A。
（2）图丙所示为家庭电路的基本组成：
①在两个方框位置中安装电能表的是　
　（选填“A”或“B”）；
②请将图中电灯正确连入电路。
参考答案
一．选择题
1．解：A、发现有人触电应立即切断电源，或用干燥的竿子将人与火线分开，故A正确；
B、空气开关跳闸是因为电流过大，而电流过大的原因可能有两个：短路或总功率过大，故B错误；
C、家用电器的插头和插座大多采用带有接地线的三线，是因为插座的接地线和大地相连，若用电器的金属外壳带电，电流会通过接地线流入大地，不致造成触电事故，故C错误；
D、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故D错误。
故选：A。
2．解：A、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，而图中是地线接螺旋套，故A错误；
B、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，故B正确；
C、火线首先要进入开关，而图中零线接开关，地线接螺旋套，故C错误
D、图中零线接开关，火线接螺旋套，故D错误。
故选：B。
3．解：家庭电路中用电器之间是并联的，插座相当于用电器，与其它用电器也是并联的。
控制用电器的开关应接在火线上，使得在检修用电器时，断开开关使用电器与火线断开，所以开关S1位置接错了。
同样保险丝也应接在入户的火线上，当电路中电流过大时，保险丝熔断，使电器与火线断开，使检修更安全，所以保险丝的位置也接错了。
故选：D。
4．解：
A、电能表是测量用电器消耗电能多少的仪表，故A错误；
B、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接的，故B错误。
C、插座中的相线（火线）和中性线（零线）间的电压是220V，故C错误；
D、洗衣机的金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故D正确；
故选：D。
5．解：
A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；
C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；
D、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。
故选：D。
6．解：
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故D正确。
故选：D。
7．解：A、B、家庭电路电压是220V，一般照明灯泡额定电压也是220V．当只闭合S1时，L0和L1都呈暗红色，原因是两只灯泡串联分压，说明此段电路正常；同时说明L0两端电压低于220V，所以其实际功率低于40W．故A、B均错误；
C、当只闭合S2时，L0不亮，说明此段电路有开路情况，即L2可能开路。故C错误；
D、在只闭合S3时，L0正常发光，所以说明此处支路肯定被短路，使得火线上的灯泡与零线相连而正常发光，即L3可能短路。故D正确。
故选：D。
8．解：A、保险丝必须串联在电路中使用，这样在熔断时才能达到断电的效果，故A错误；
B、断开开关S后，无电流经过，用测电笔测试B点氖管不发光，不能辨别火线和零线，故B错误；
C、断开开关S时，站在地上的人接触A点相当于接触了火线，会有电流经人体流向大地，人会触电，故C错误；
D、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故D正确。
故选：D。
9．解：AB、闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故AB不正确；
C、闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故C正确；
D、闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D不正确。
故选：C。
10．解：灯泡的灯丝断了，灯头内的电线断了以及灯头、开关等处的接线松动，造成接触不良都属于断路现象。
故选：A。
二．填空题
11．解：（1）家庭电路中常见的三孔插座，由图可知，1连接的是地线、2连接的是零线，3连接的是火线、在电路正常时测电笔接触火线会发光，
所以接触图中3孔氖管会发光；
（2）开关和灯泡应该串联连接，开关接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线。
故答案为：3；见上图。
12．解：若只闭合S、S1时，L0不发光，说明该支路不能形成通路，即L1发生了断路；
当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了说明到C的零线断开了。
故答案为：断路；进户零线断路。
13．解：（1）由题意可知，熄灯后插在三孔插座上的电冰箱仍然可以正常工作，说明电冰箱、电灯之间互不影响，是并联的，
（2）在电路图中，三孔插座的规定符号是：
。
故答案为：并联；。
14．解：稍长些的脚是把用电器的外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全。原因是：地线插人插座时外壳先接地线，拔出插座时外壳后脱离地线。
当线路连接处接触不良时，与连接完好相比该处的阻值将增大，根据公式P＝I2R可知，在该处消耗的电功率将增大。
故答案为：地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线；增大。
15．解：（1）家庭电路中，人体触电原因是人体直接或间接接触火线。
（2）带有金属外壳的家用电器的外壳一定要接地，避免金属外壳漏电时发生触电事故。
（3）保险丝接在火线上，开关应接在灯与火线之间，所以开关应接在2处，灯泡应接在1处；
当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路。
故答案为：火；大地；2；零线断路。
三．解答题
16．解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。两孔插座的接法，左边接零线，右边接火线。如图所示：
17．解：小刚的连接方法：“220V
60W”和“220V
15W”并联在220V电路上，灯泡都能在额定电压下正常发光，即60W灯泡更亮。
小红的连接方法：“220V
60W”和“220V
15W”两灯泡串联，通过两灯泡的电流相等。60W灯泡的电阻小于15W灯泡的电阻；根据P＝I2R可知15W灯泡的实际功率较大，即15W的灯泡更亮。
故答案为：
18．解：
（1）由图可知，该同学在连接电路过程中，开关未断开；正确的做法是连接电路时，应该将开关断开；
由题可知，指针偏转角度很小，说明量程选大了，即电流表选择了0～3A量程；
因为使用电流表要选择合适的量程，所以电流表应选择0～0.6A量程，将线头M连接到“0.6接线柱上”，分度值是0.02A，故示数为0.12A；
（2）①家庭电路中，进户线应先进入电能表，所以图中A的位置应安装电能表。
②由三孔插座的连接可知，上面的导线为火线，下面的导线为零线；
开关和灯泡应该串联连接，开关接电源的火线，再接灯泡顶部的接线柱，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线。如图所示：
故答案为：（1）闭合；3；0.12；（2）①A；②见上图。
