(人教版)九年级物理18.4焦耳定律同步练习 word版含答案

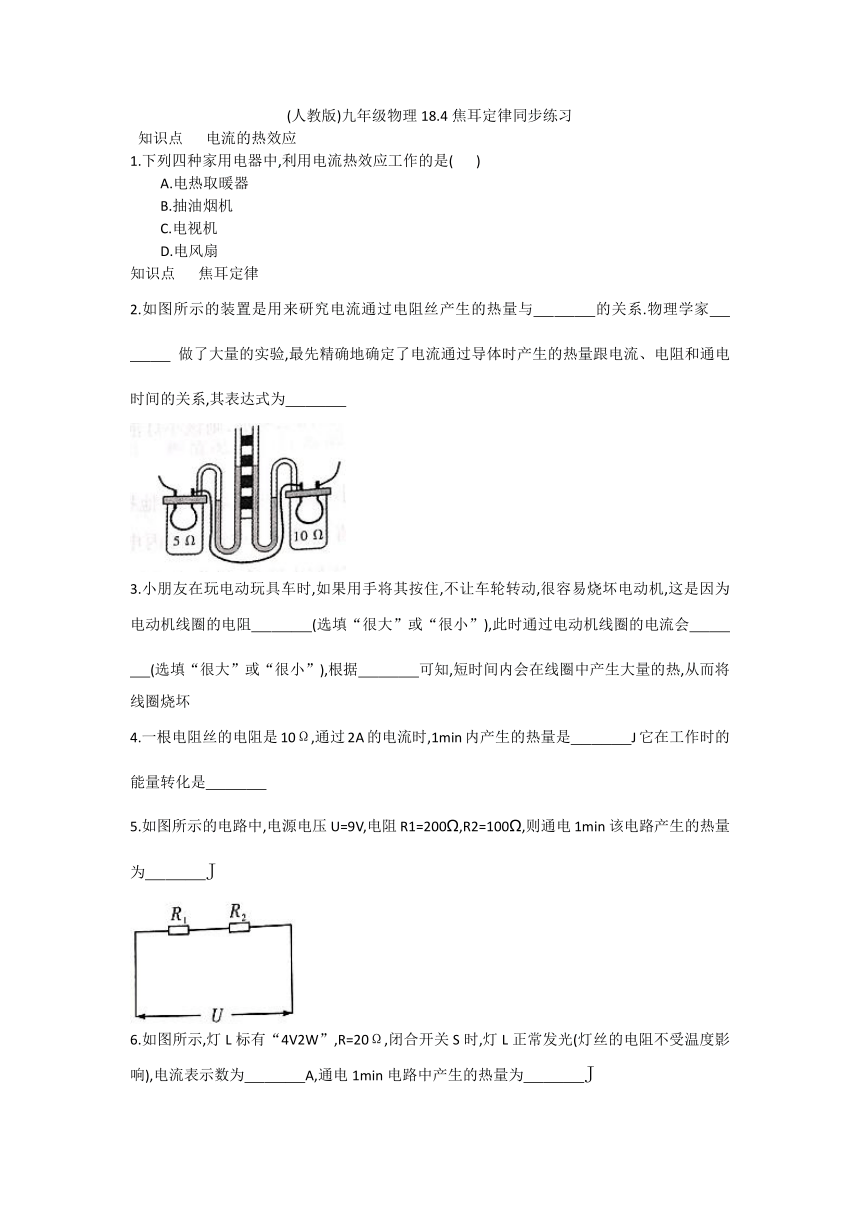

(人教版)九年级物理18.4焦耳定律同步练习
知识点
电流的热效应
1.下列四种家用电器中,利用电流热效应工作的是(
)
A.电热取暖器
B.抽油烟机
C.电视机
D.电风扇
知识点
焦耳定律
2.如图所示的装置是用来研究电流通过电阻丝产生的热量与＿＿＿的关系.物理学家＿＿＿
做了大量的实验,最先精确地确定了电流通过导体时产生的热量跟电流、电阻和通电时间的关系,其表达式为＿＿＿
3.小朋友在玩电动玩具车时,如果用手将其按住,不让车轮转动,很容易烧坏电动机,这是因为电动机线圈的电阻＿＿＿(选填“很大”或“很小”),此时通过电动机线圈的电流会＿＿＿(选填“很大”或“很小”),根据＿＿＿可知,短时间内会在线圈中产生大量的热,从而将线圈烧坏
4.一根电阻丝的电阻是10Ω,通过2A的电流时,1min内产生的热量是＿＿＿J它在工作时的能量转化是＿＿＿
5.如图所示的电路中,电源电压U=9V,电阻R1=200Ω,R2=100Ω,则通电1min该电路产生的热量为＿＿＿J

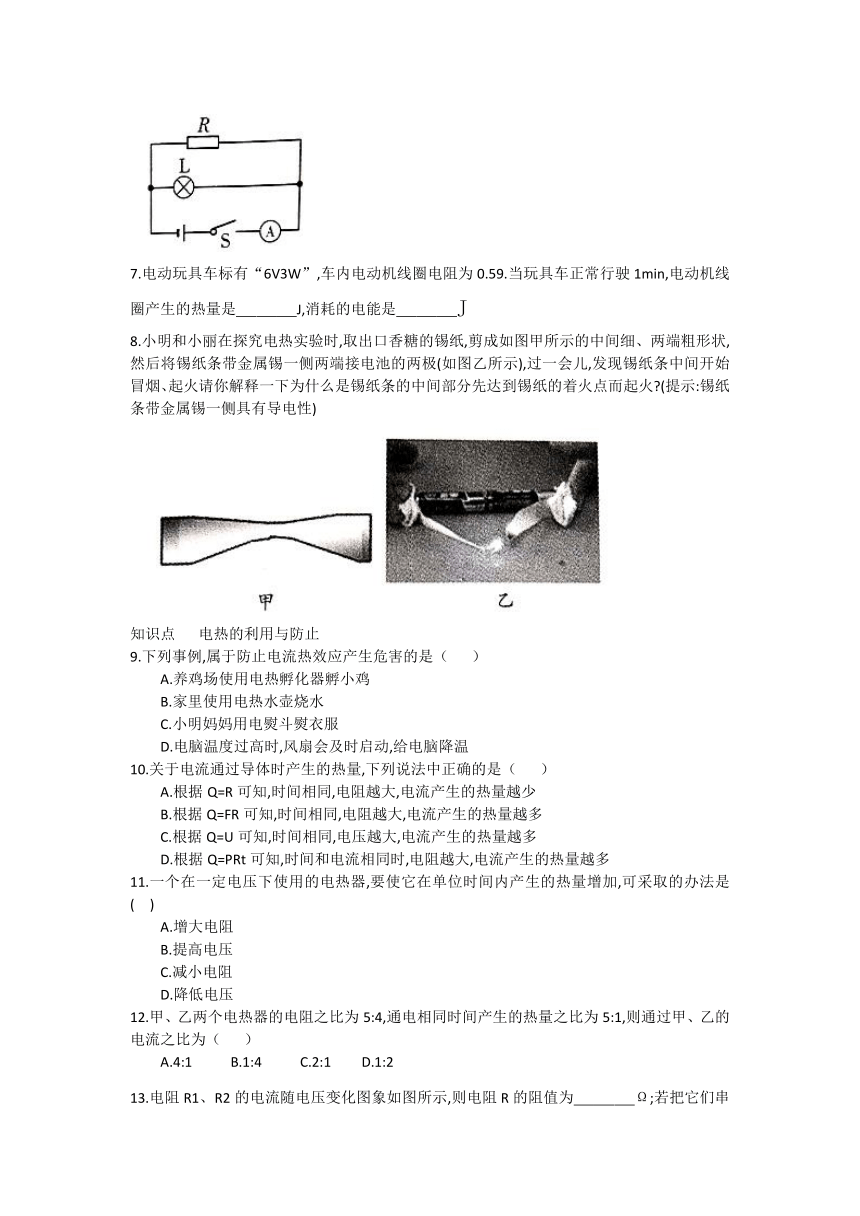

6.如图所示,灯L标有“4V2W”,R=20Ω,闭合开关S时,灯L正常发光(灯丝的电阻不受温度影响),电流表示数为＿＿＿A,通电1min电路中产生的热量为＿＿＿J
7.电动玩具车标有“6V3W”,车内电动机线圈电阻为0.59.当玩具车正常行驶1min,电动机线圈产生的热量是＿＿＿J,消耗的电能是＿＿＿J
8.小明和小丽在探究电热实验时,取出口香糖的锡纸,剪成如图甲所示的中间细、两端粗形状,然后将锡纸条带金属锡一侧两端接电池的两极(如图乙所示),过一会儿,发现锡纸条中间开始冒烟、起火请你解释一下为什么是锡纸条的中间部分先达到锡纸的着火点而起火?(提示:锡纸条带金属锡一侧具有导电性)
知识点
电热的利用与防止
9.下列事例,属于防止电流热效应产生危害的是（
）
A.养鸡场使用电热孵化器孵小鸡
B.家里使用电热水壶烧水
C.小明妈妈用电熨斗熨衣服
D.电脑温度过高时,风扇会及时启动,给电脑降温
10.关于电流通过导体时产生的热量,下列说法中正确的是（
）
A.根据Q=R可知,时间相同,电阻越大,电流产生的热量越少
B.根据Q=FR可知,时间相同,电阻越大,电流产生的热量越多
C.根据Q=U可知,时间相同,电压越大,电流产生的热量越多
D.根据Q=PRt可知,时间和电流相同时,电阻越大,电流产生的热量越多
11.一个在一定电压下使用的电热器,要使它在单位时间内产生的热量增加,可采取的办法是(
)
A.增大电阻
B.提高电压
C.减小电阻
D.降低电压
12.甲、乙两个电热器的电阻之比为5:4,通电相同时间产生的热量之比为5:1,则通过甲、乙的电流之比为（
）
A.4:1
B.1:4
C.2:1
D.1:2
13.电阻R1、R2的电流随电压变化图象如图所示,则电阻R的阻值为＿＿＿Ω;若把它们串联在12V的电路中,则通过R2的电流是＿＿＿A,电阻R1通电5s放出的热量是＿＿＿J
14.一只标有“6V3W”的小灯泡,接在电源电压为12V的电路中,为使其正常发光,应＿＿＿(选填“串”或“并”)联一个电阻(小灯泡灯丝电阻不变),该电阻通电20s产生的热量是＿＿＿J
15.(2020·甘南州)现有两电热丝,甲标有“10Ω
1
A”乙标有“15Ω
0.6A”,把它们并联起来,通电10s后,甲、乙两电热丝产生的总热量最多为＿＿＿J
16.某型号的电烤箱有“高温”和“低温”两挡.电路如图所示,开关S接时,是“高温”挡;当开关S分别接“1”和“2”时,电流表的示数为5A和1A;则电阻R0=＿＿＿Ω、R=＿＿＿Ω.电烤箱处于高温”挡工作10min产生的热量为＿＿＿J
17.如图所示,电源电压恒为12V,定值电阻R1=10Ω,R2=15Ω,滑动变阻器R3的最大阻值为18Ω,则R1上每秒钟发热的最小值为＿＿＿J,R3的电功率的最大值为
＿＿＿W
18.张强、李刚分别设计了如图所示的两个装置,用来探究“导体产生的热量与什么因素有关”.两个透明的容器中密封着等量的空气,U形管中液面高二度的变化反映密封空气温度的变化
(1)张强将两容器中的电阻丝串联起来接到电源两端,如图甲,他是探究导体产生的热量与＿＿＿的关系
(2)李刚设计的两容器中的电阻丝电阻一样大,并在其中一个容器的外部并联了一个电阻丝,如图乙.他探究导体产生的热量与＿＿＿的关系,通电一段时间＿＿＿(选填“左瓶”或“右瓶”)内的电阻丝产生的热量多
(3)实验中,电流产生热量的多少是通过＿＿＿体现出来的.他们在探究过程中使用了＿＿＿
法
19.如图甲所示为便携式可折叠电热壶,额定电压为220V.电热壶具有加热、保温两挡,保温挡的额定功率为110W,内部简化电路如图乙所示,当双触点开关接触1和2时为关闭状态,接触2和3时为保温挡,接触3和4时为加热挡R1、R2是两个阻值不变的发热元件,R2=48.42,现将电热壶接到220V的家庭电路中.求
(1)加热挡的电功率;
(2)若电热壶内装有0.5kg的水,现用加热挡使告水从25℃升高到100℃,加热效率为63%,则需要工作多少秒?[c水=4,2×103J/(kg·℃),结果保留一位小数]
20.如图是夏天常用的电蚊香器,接通电源后发热体就会给固体药片加热,过一段时间后发现发热体的温度较高,导线的温度却不高.请你利用所学的物理知识,解释只有发热体温度高,导线温度不高的原因
答案
1.A
2.电阻焦耳Q=12Rt
3.很小
很大
焦耳定律
4.2.4×103
电能转化为内能
5.16.2
6.0.7
168
7.7.5
180
8.答:锡具有导电性,将锡纸条带锡的一端接在电池的正极,另一端接在电池的负极,造成了电源短路,使电路中电流过大;在材料和长度都相同时,横截面积小的电阻大,所以中间细小处的电阻较大,根据焦耳定律Q=PR可知,在电流相同的条件下,中间细小处产生的热量多,温度高,达到锡纸的着火点而使之燃烧
9.D
10.D
11.C
12.C
13.40
0.2
8
14.串60
15.135
16.1
44
176
6.6×103
17.0.96
18.(1)电阻(2)电流
左瓶(3)U形管两管液面高度差
转换
19.1110w
225.2w
20.略
