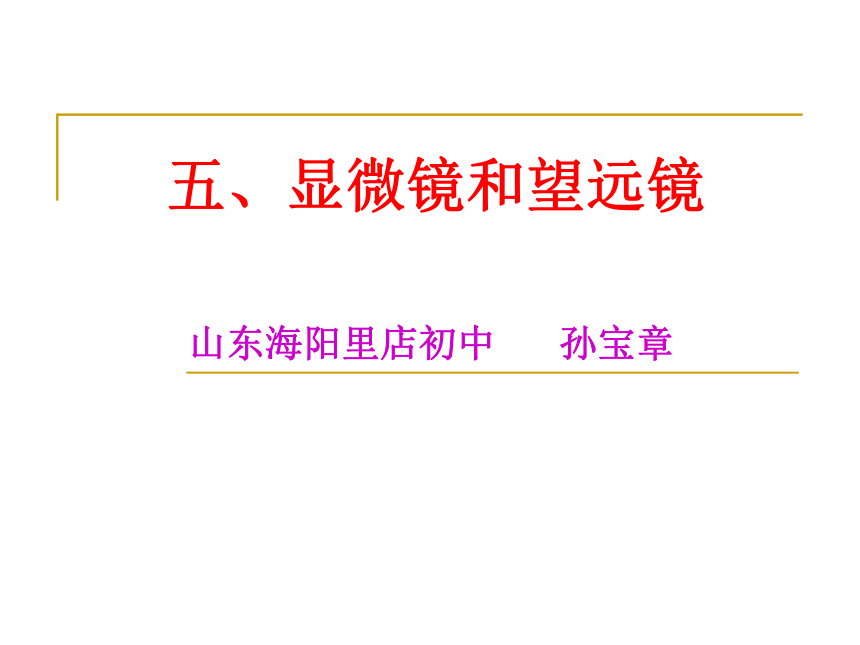

五、显微镜和望远镜
山东海阳里店初中 孙宝章

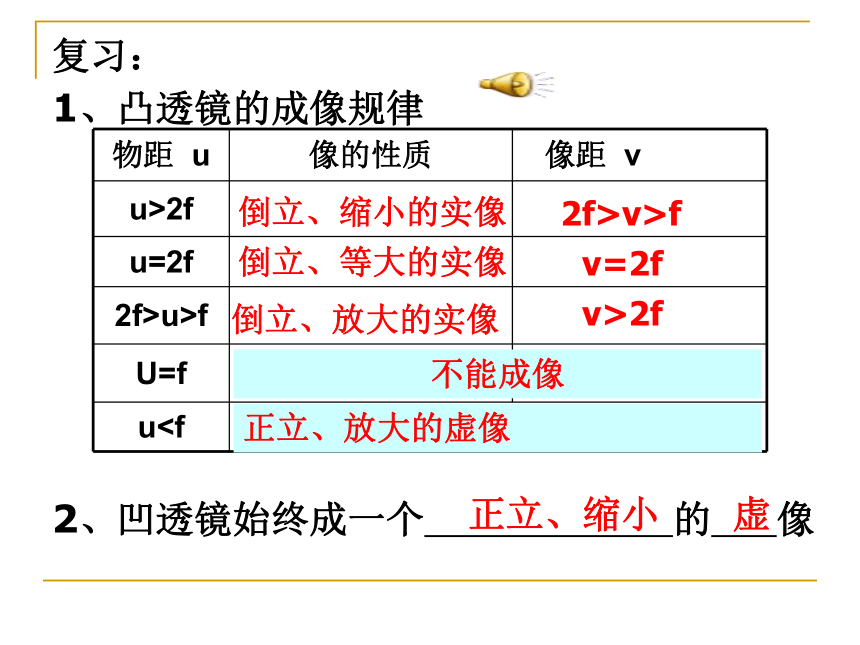

复习：
1、凸透镜的成像规律
物距 u 像的性质 像距 v
u>2f
u=2f
2f>u>f
U=f
u倒立、缩小的实像
2f>v>f
倒立、等大的实像
v=2f
倒立、放大的实像
v>2f
正立、放大的虚像
不能成像
2、凹透镜始终成一个 的 像
正立、缩小
虚

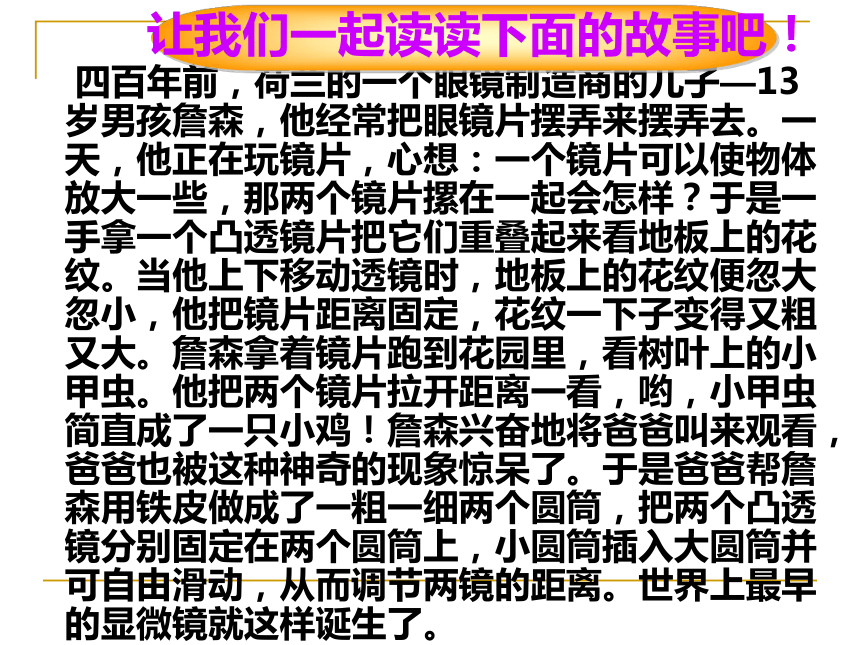

四百年前，荷兰的一个眼镜制造商的儿子—13岁男孩詹森，他经常把眼镜片摆弄来摆弄去。一天，他正在玩镜片，心想：一个镜片可以使物体放大一些，那两个镜片摞在一起会怎样？于是一手拿一个凸透镜片把它们重叠起来看地板上的花纹。当他上下移动透镜时，地板上的花纹便忽大忽小，他把镜片距离固定，花纹一下子变得又粗又大。詹森拿着镜片跑到花园里，看树叶上的小甲虫。他把两个镜片拉开距离一看，哟，小甲虫简直成了一只小鸡！詹森兴奋地将爸爸叫来观看，爸爸也被这种神奇的现象惊呆了。于是爸爸帮詹森用铁皮做成了一粗一细两个圆筒，把两个凸透镜分别固定在两个圆筒上，小圆筒插入大圆筒并可自由滑动，从而调节两镜的距离。世界上最早的显微镜就这样诞生了。
让我们一起读读下面的故事吧！

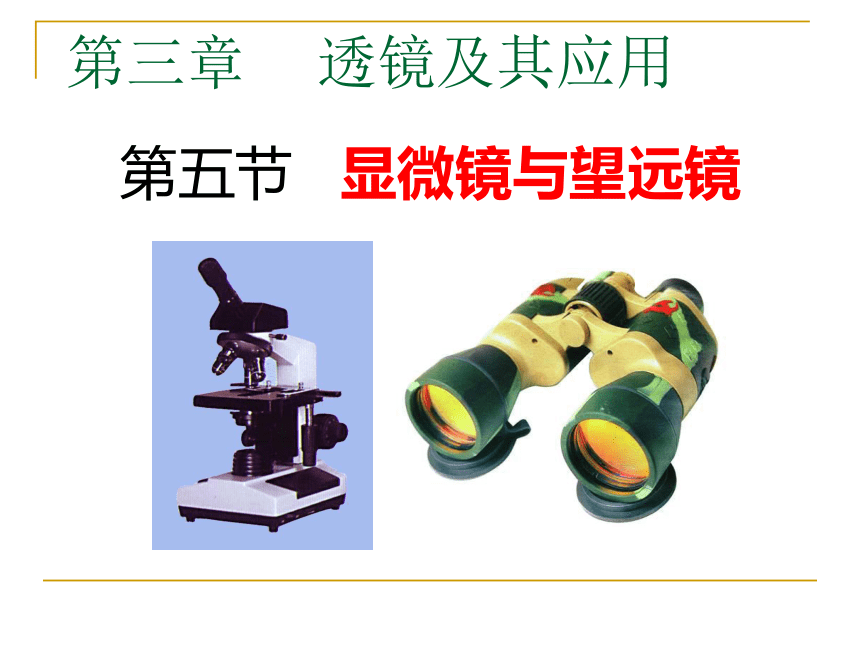

第五节 显微镜与望远镜
第三章 透镜及其应用

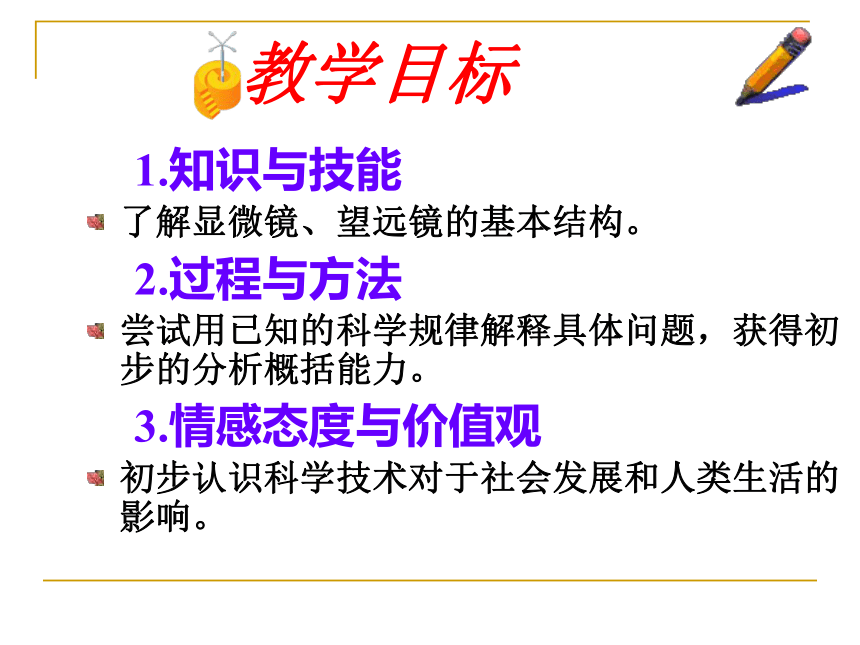

1.知识与技能
了解显微镜、望远镜的基本结构。
2.过程与方法
尝试用已知的科学规律解释具体问题，获得初步的分析概括能力。
3.情感态度与价值观
初步认识科学技术对于社会发展和人类生活的影响。
教学目标

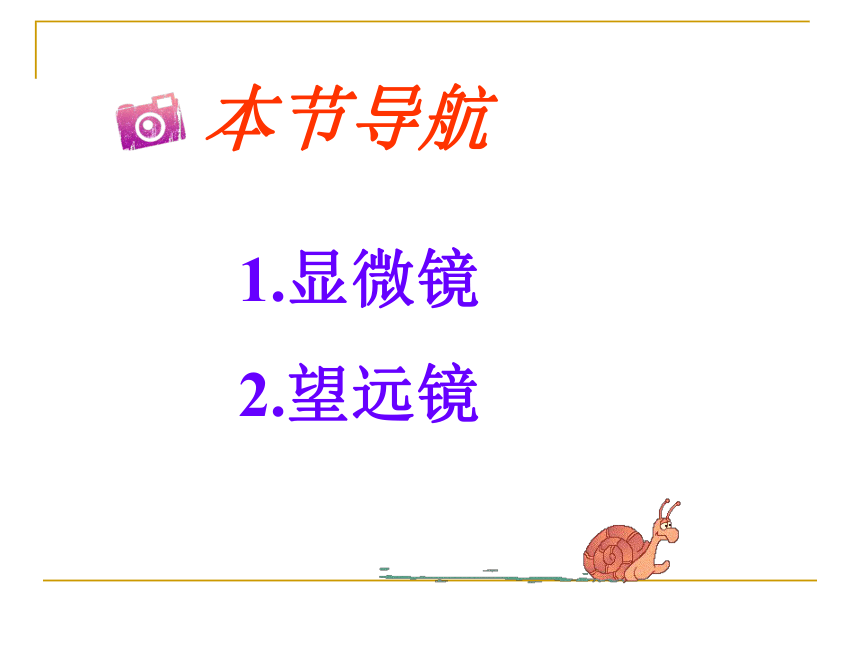

1.显微镜
2.望远镜
本节导航

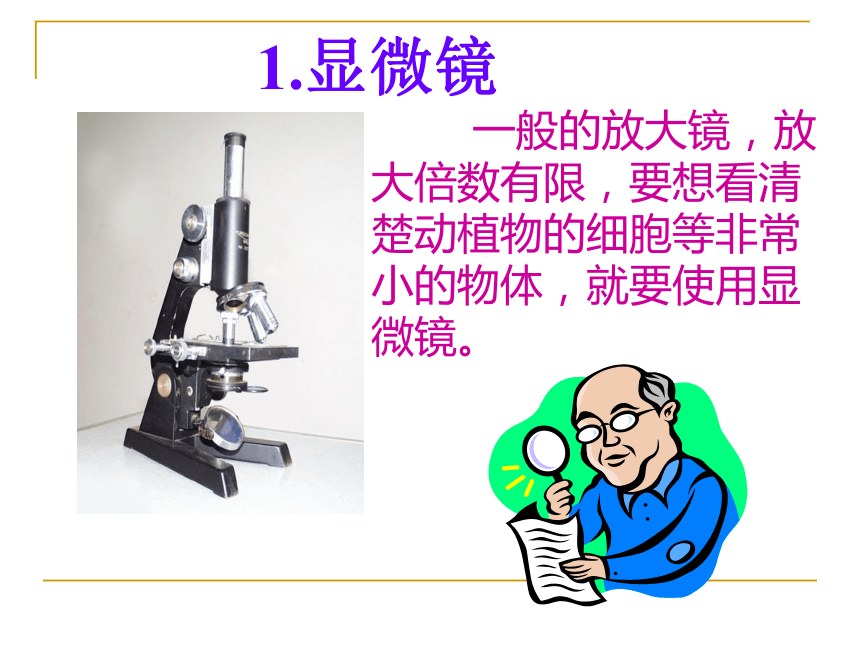

一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
1.显微镜
镜筒两端各有一组透镜，每组透镜的作用都相当于一个 。
目镜
物镜
反光镜
载物片
靠近眼睛的凸透镜
靠近被观察物体的凸透镜

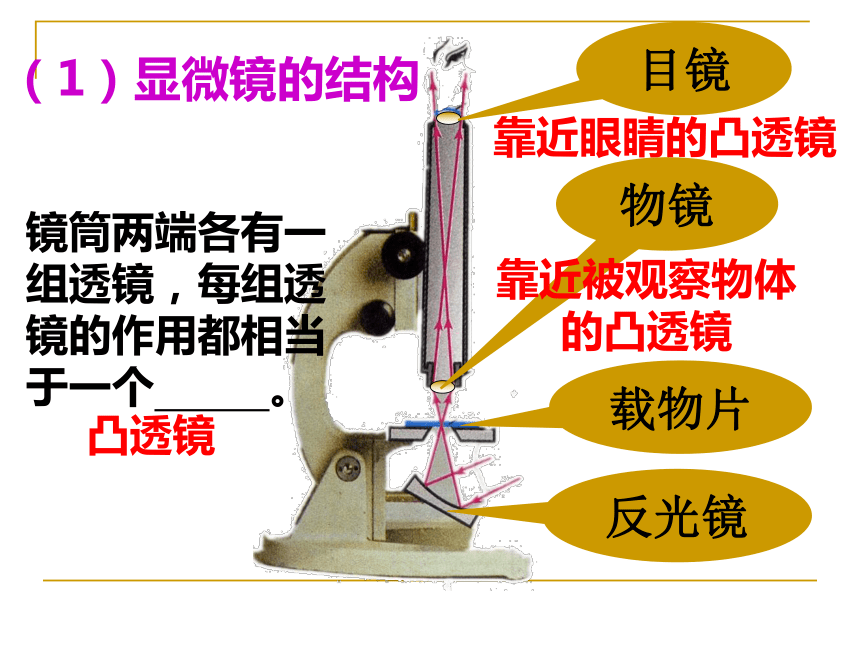

（1）显微镜的结构
凸透镜
·
·
·
·
·
2f
F目
F物
F物
·
物镜
目镜
目镜焦距较大，相当于放大镜，把物镜成的实像，再一次放大成虚像。
第一次成像
第二次成像

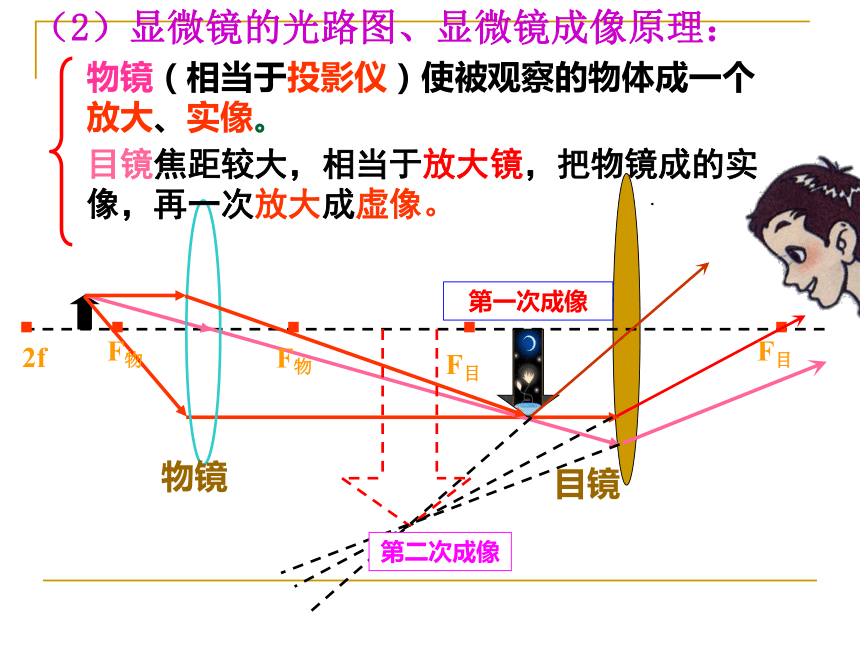

（2）显微镜的光路图、显微镜成像原理：
物镜（相当于投影仪）使被观察的物体成一个放大、实像。
F目

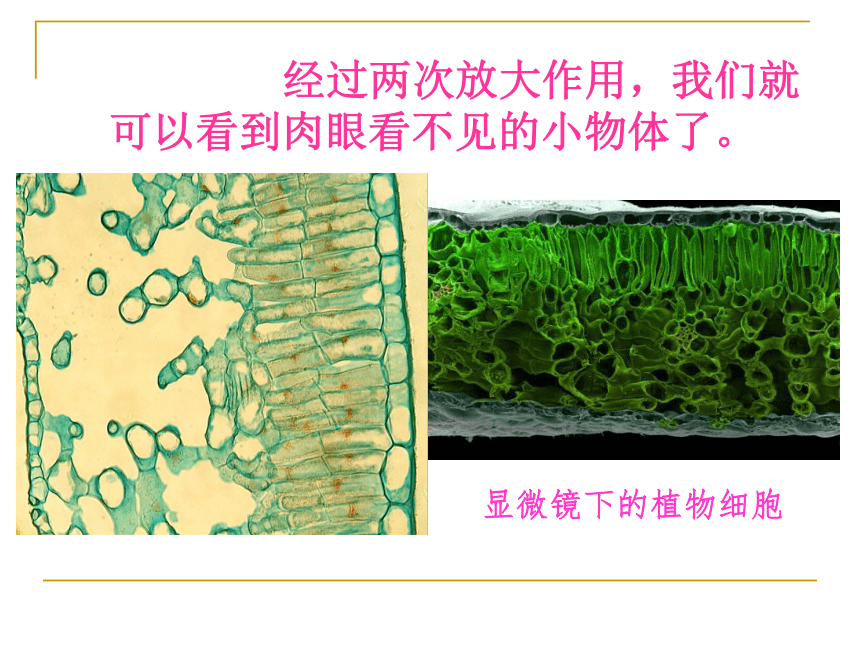

经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞

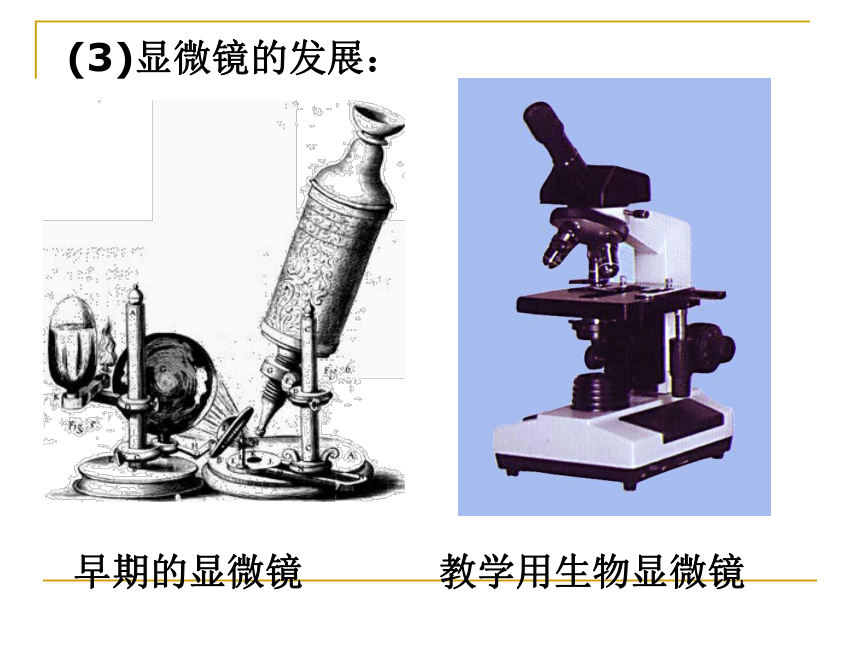

(3)显微镜的发展：
早期的显微镜
教学用生物显微镜

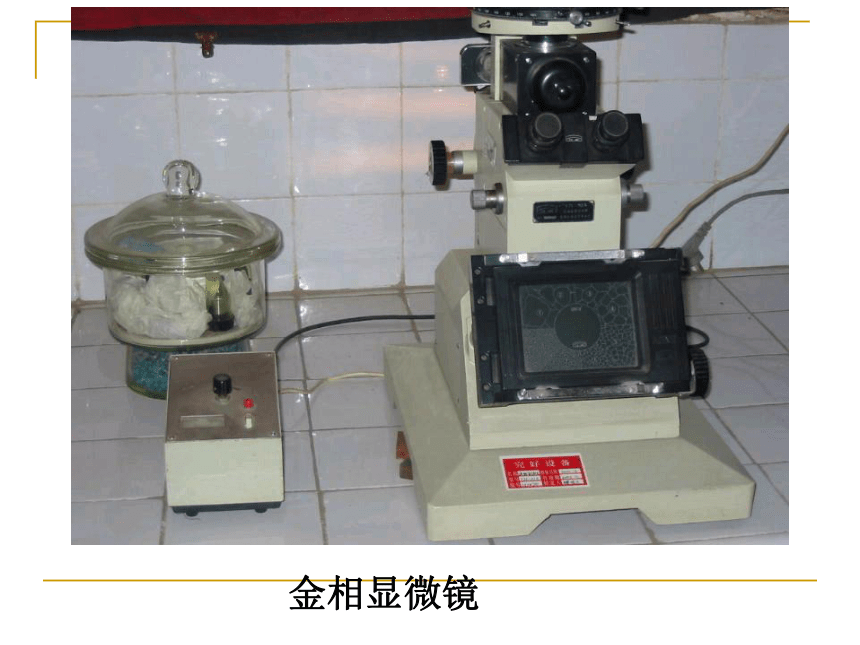

金相显微镜
手术显微镜
实体显微镜
三维视频显微镜
扫描电子显微镜
扫描探针显微镜
透射电子显微镜
请思考：用显微镜可以观察到神奇的微观世界，如果要观察遥远的星球，需要用什么？
望远镜
靠近眼睛的凸透镜
（1）望远镜的结构
2.望远镜
靠近被观测物体的凸透镜
这是一种常见的望远镜，它也是由两组凸透镜组成的。
物镜
目镜
·
·
（F目 ）
F物
F物
·
第一次成像
第二次成像
物镜
目镜
远处物体射来的光线
（2）望远镜的光路图、望远镜的原理：
物镜的作用（相当于照相机）是使远处的物体在焦点附近得到一个缩小的实像
目镜的作用（相当于放大镜）相当于放大镜，把物镜成的缩小实像，再一次放大成虚像。但仍比物体小。
F目
疑 问
物体在望远镜中成的是缩小的像，只是像离眼睛的距离很近，为什么我们用望远镜观察物体会感到物体被放大了，变清楚了呢？
原来，我们看到的物体大小、是否清楚跟物体对眼睛所成的“视角”有关。
视角
视角越大，人看到的物体越大、越清楚
视 角
从眼睛的光心向观察物体的两端所引的两条直线的夹角。
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
望远镜虽然没有把物体放大，但成的像离物体很近，增大了视角，所以感觉看到的物体放大了，变清楚了；
物体
像
另外，望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
凹面镜会聚光线
哈勃天文望远镜。把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
它的物镜是一个很大的凹面镜
(3)望远镜的发展：
伽利略望远镜
早期的伽利略望远镜
开普勒望远镜
开普勒空间望远镜
数码望远镜
全球最大的单镜面光学望远镜
欧洲xmm空间望远镜
数字式巡天望远镜
显微镜和望远镜
1、构造：
2、原理：
（1）显微镜：放大的实像 放大的虚像
（2）望远镜：缩小的实像 放大的虚像
光学显微镜的放大倍数等于物镜放大倍数与目镜放大倍数的乘积。
目镜、物镜均为凸透镜
小 结
1.显微镜镜筒两端各有一组_______，靠近眼睛的叫__________，靠近被观察物体的是__________ 。
2.用显微镜观察物体时，物镜对物体所成的像是一个放大的__________像（“虚”或“实”），道理就像__________的镜头成像一样，目镜的作用则像一个__________再次对这个像成放大的__________ （“虚像”或“实像”）。
凸透镜
目镜
物镜
实
投影仪
放大镜
虚像
巩固练习
3.望远镜物镜的作用是使远处的物体在焦点附近成_____像（填“虚”或“实”），这个像是__________ （填“放大的”或“缩小的”），道理就像__________的镜头成像一样，目镜的作用则像一个__________用来把这个像放大。
实
缩小的
照相机
放大镜
4、物体对眼睛所成视角的大小不仅和_____ 的大小有关，还和物体到眼睛的______ 有关。
物体本身
物体到眼睛的距离
5.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A、物镜成放大的虚像，目镜成放大的虚像
B、物镜成放大的实像，目镜成放大的实像
C、物镜成放大的虚像，目镜成放大的实像
D、物镜成放大的实像，目镜成放大的虚像
D
作业
自制望远镜
自制显微镜
