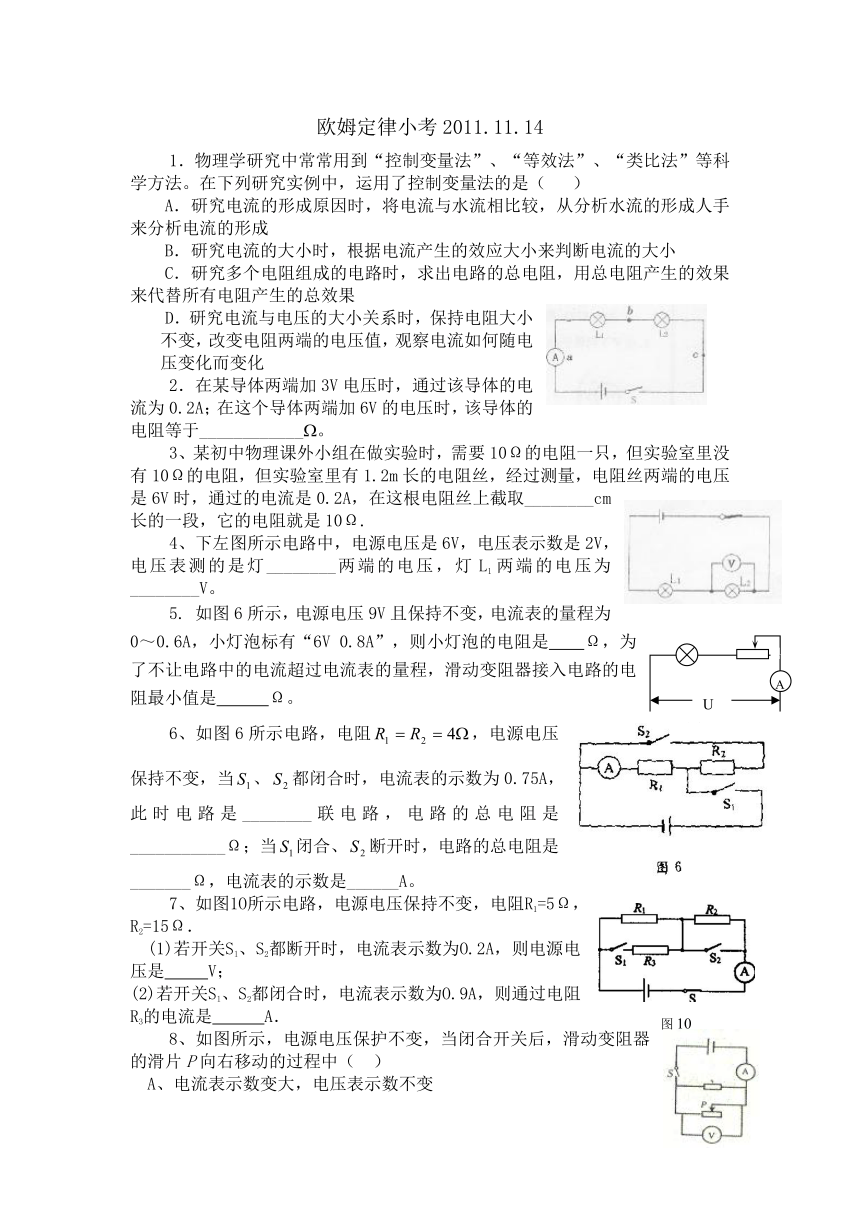

欧姆定律小考2011.11.14
1．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。在下列研究实例中，运用了控制变量法的是（ ）
A．研究电流的形成原因时，将电流与水流相比较，从分析水流的形成人手来分析电流的形成
B．研究电流的大小时，根据电流产生的效应大小来判断电流的大小
C．研究多个电阻组成的电路时，求出电路的总电阻，用总电阻产生的效果来代替所有电阻产生的总效果
D．研究电流与电压的大小关系时，保持电阻大小不变，改变电阻两端的电压值，观察电流如何随电压变化而变化
2．在某导体两端加3V电压时，通过该导体的电流为0.2A；在这个导体两端加6V的电压时，该导体的电阻等于____________。
3、某初中物理课外小组在做实验时，需要10Ω的电阻一只，但实验室里没有10Ω的电阻，但实验室里有1.2m长的电阻丝，经过测量，电阻丝两端的电压是6V时，通过的电流是0.2A，在这根电阻丝上截取________cm长的一段，它的电阻就是10Ω.
4、下左图所示电路中，电源电压是6V，电压表示数是2V，电压表测的是灯________两端的电压，灯L1两端的电压为________V。
5. 如图6所示，电源电压9V且保持不变，电流表的量程为0～0.6A，小灯泡标有“6V 0.8A”，则小灯泡的电阻是 Ω，为了不让电路中的电流超过电流表的量程，滑动变阻器接入电路的电阻最小值是 Ω。
6、如图6所示电路，电阻，电源电压保持不变，当、都闭合时，电流表的示数为0.75A，此时电路是________联电路，电路的总电阻是___________Ω；当闭合、断开时，电路的总电阻是_______Ω，电流表的示数是______A。
7、如图1O所示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．
(1)若开关Sl、S2都断开时，电流表示数为O.2A，则电源电压是 V；
(2)若开关Sl、S2都闭合时，电流表示数为O.9A，则通过电阻R3的电流是 A．
8、如图所示，电源电压保护不变，当闭合开关后，滑动变阻器的滑片P向右移动的过程中（ ）
A、电流表示数变大，电压表示数不变
B、电流表示数变小，电压表示数不变
C、两表示数均变大
D、两表示数均变小

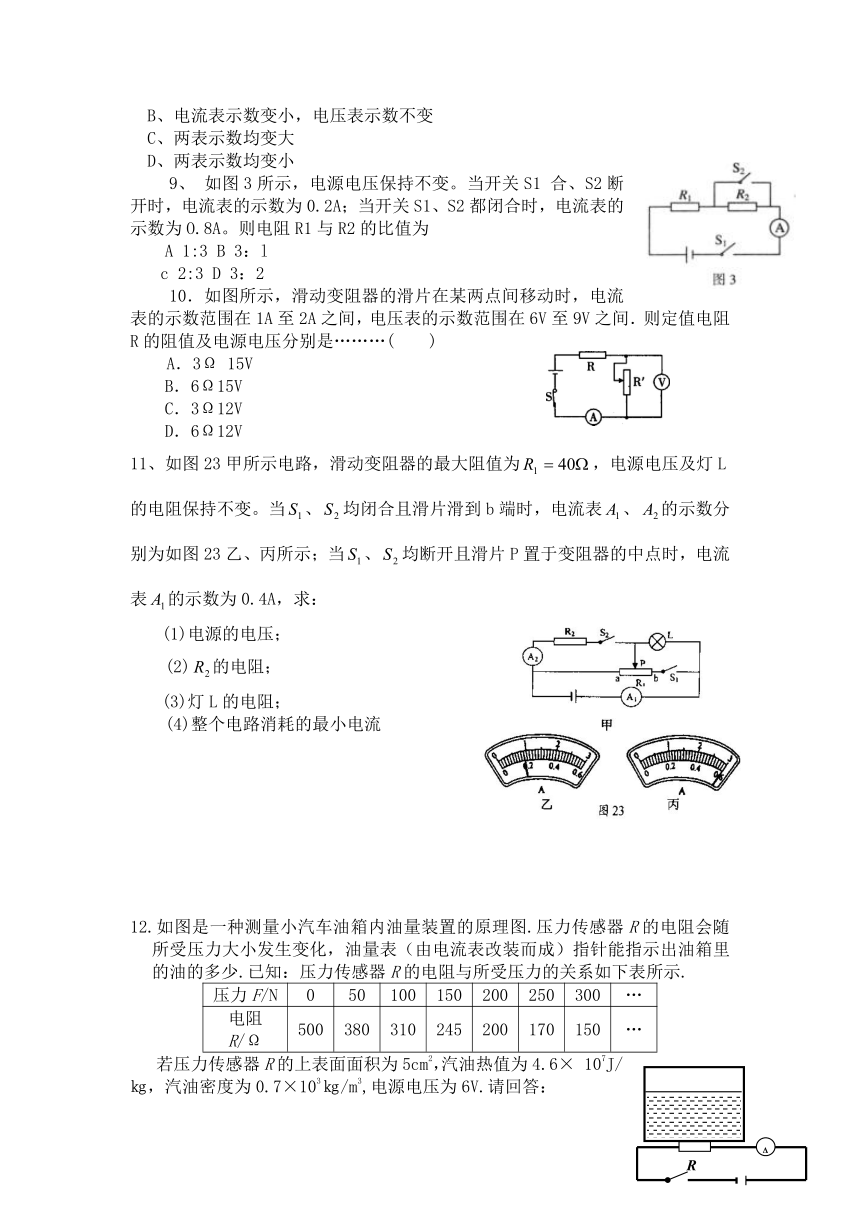

9、 如图3所示，电源电压保持不变。当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为
A 1:3 B 3：l
c 2:3 D 3：2
10．如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是………( )
A．3Ω 15V
B．6Ω15V
C．3Ω12V
D．6Ω12V
11、如图23甲所示电路，滑动变阻器的最大阻值为，电源电压及灯L的电阻保持不变。当、均闭合且滑片滑到b端时，电流表、的示数分别为如图23乙、丙所示；当、均断开且滑片P置于变阻器的中点时，电流表的示数为0.4A，求：
(1)电源的电压；
(2)的电阻；
(3)灯L的电阻；
(4)整个电路消耗的最小电流
12.如图是一种测量小汽车油箱内油量装置的原理图.压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压力传感器R的电阻与所受压力的关系如下表所示.
压力F/N 0 50 100 150 200 250 300 …
电阻R/Ω 500 380 310 245 200 170 150 …
若压力传感器R的上表面面积为5cm2，汽油热值为4.6× 107J/㎏，汽油密度为0.7×103㎏/m3,电源电压为6V.请回答：
(1)当油与箱总重为600N时，压力传感器R受到的压强是多大？
(2)若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多
少？
(3)如果空油箱的质量为5.8㎏,油量表指针指向2×10-2m3时，
电路中电流是多少？
13．(8分）如图11所示，电源电压为18.5V，定值电阻R0＝10Ω，当S1、S2都闭合且滑片P置于滑动变阻器的右端时，电流表的读数是2.22A，当S1、S2都断开且滑片P置于滑动变阻器的中点时，电流表读数为0.5A，灯泡正常发光．求：
（1)滑动变阻器的最大电阻值．
(2)灯泡的正常发光时的电流及其电阻值．
14．用如图17一甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱 (符号为≠)，s为单刀双掷开关，R。为定值电阻．某同学用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I,
B．读出电阻箱的示数R
C．把开关S接a点，读出电流表的示数为I
D．根据电路图，连接实物，将电阻箱的阻值调至最大
(1)上述步骤的合理顺序是___________________ (只需填写序号)．
(2)步骤A中电阻箱调节好后示数如图17-乙所示，则它的示数为________ Ω．若已知R。的阻值为1OΩ，则待测电阻的阻值为 Ω．
(3)本实验所采用的物理思想方法可称为_______________(选填“控制变量法”或“等效替代法”)．
15．如图所示，电源电压恒为24V，小灯泡标有“4V 0.5A”字样，定值电阻R的阻值为240Ω,当S1、S2都断开且滑片P移到滑动变阻器的中点时，灯Ll正常发光，求：
⑴灯泡L的电阻；
⑵滑动变阻器的最大阻值；
⑶当S1、S2都闭合时，调节滑片P，电路消耗总电流的最小值。
A
U
图6
图10
A
R
图17
1．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。在下列研究实例中，运用了控制变量法的是（ ）
A．研究电流的形成原因时，将电流与水流相比较，从分析水流的形成人手来分析电流的形成
B．研究电流的大小时，根据电流产生的效应大小来判断电流的大小
C．研究多个电阻组成的电路时，求出电路的总电阻，用总电阻产生的效果来代替所有电阻产生的总效果
D．研究电流与电压的大小关系时，保持电阻大小不变，改变电阻两端的电压值，观察电流如何随电压变化而变化
2．在某导体两端加3V电压时，通过该导体的电流为0.2A；在这个导体两端加6V的电压时，该导体的电阻等于____________。
3、某初中物理课外小组在做实验时，需要10Ω的电阻一只，但实验室里没有10Ω的电阻，但实验室里有1.2m长的电阻丝，经过测量，电阻丝两端的电压是6V时，通过的电流是0.2A，在这根电阻丝上截取________cm长的一段，它的电阻就是10Ω.
4、下左图所示电路中，电源电压是6V，电压表示数是2V，电压表测的是灯________两端的电压，灯L1两端的电压为________V。
5. 如图6所示，电源电压9V且保持不变，电流表的量程为0～0.6A，小灯泡标有“6V 0.8A”，则小灯泡的电阻是 Ω，为了不让电路中的电流超过电流表的量程，滑动变阻器接入电路的电阻最小值是 Ω。
6、如图6所示电路，电阻，电源电压保持不变，当、都闭合时，电流表的示数为0.75A，此时电路是________联电路，电路的总电阻是___________Ω；当闭合、断开时，电路的总电阻是_______Ω，电流表的示数是______A。
7、如图1O所示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．
(1)若开关Sl、S2都断开时，电流表示数为O.2A，则电源电压是 V；
(2)若开关Sl、S2都闭合时，电流表示数为O.9A，则通过电阻R3的电流是 A．
8、如图所示，电源电压保护不变，当闭合开关后，滑动变阻器的滑片P向右移动的过程中（ ）
A、电流表示数变大，电压表示数不变
B、电流表示数变小，电压表示数不变
C、两表示数均变大
D、两表示数均变小
9、 如图3所示，电源电压保持不变。当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为
A 1:3 B 3：l
c 2:3 D 3：2
10．如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是………( )
A．3Ω 15V
B．6Ω15V
C．3Ω12V
D．6Ω12V
11、如图23甲所示电路，滑动变阻器的最大阻值为，电源电压及灯L的电阻保持不变。当、均闭合且滑片滑到b端时，电流表、的示数分别为如图23乙、丙所示；当、均断开且滑片P置于变阻器的中点时，电流表的示数为0.4A，求：
(1)电源的电压；
(2)的电阻；
(3)灯L的电阻；
(4)整个电路消耗的最小电流
12.如图是一种测量小汽车油箱内油量装置的原理图.压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压力传感器R的电阻与所受压力的关系如下表所示.
压力F/N 0 50 100 150 200 250 300 …
电阻R/Ω 500 380 310 245 200 170 150 …
若压力传感器R的上表面面积为5cm2，汽油热值为4.6× 107J/㎏，汽油密度为0.7×103㎏/m3,电源电压为6V.请回答：
(1)当油与箱总重为600N时，压力传感器R受到的压强是多大？
(2)若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多
少？
(3)如果空油箱的质量为5.8㎏,油量表指针指向2×10-2m3时，
电路中电流是多少？
13．(8分）如图11所示，电源电压为18.5V，定值电阻R0＝10Ω，当S1、S2都闭合且滑片P置于滑动变阻器的右端时，电流表的读数是2.22A，当S1、S2都断开且滑片P置于滑动变阻器的中点时，电流表读数为0.5A，灯泡正常发光．求：
（1)滑动变阻器的最大电阻值．
(2)灯泡的正常发光时的电流及其电阻值．
14．用如图17一甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱 (符号为≠)，s为单刀双掷开关，R。为定值电阻．某同学用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I,
B．读出电阻箱的示数R
C．把开关S接a点，读出电流表的示数为I
D．根据电路图，连接实物，将电阻箱的阻值调至最大
(1)上述步骤的合理顺序是___________________ (只需填写序号)．
(2)步骤A中电阻箱调节好后示数如图17-乙所示，则它的示数为________ Ω．若已知R。的阻值为1OΩ，则待测电阻的阻值为 Ω．
(3)本实验所采用的物理思想方法可称为_______________(选填“控制变量法”或“等效替代法”)．
15．如图所示，电源电压恒为24V，小灯泡标有“4V 0.5A”字样，定值电阻R的阻值为240Ω,当S1、S2都断开且滑片P移到滑动变阻器的中点时，灯Ll正常发光，求：
⑴灯泡L的电阻；
⑵滑动变阻器的最大阻值；
⑶当S1、S2都闭合时，调节滑片P，电路消耗总电流的最小值。
A
U
图6
图10
A
R
图17
