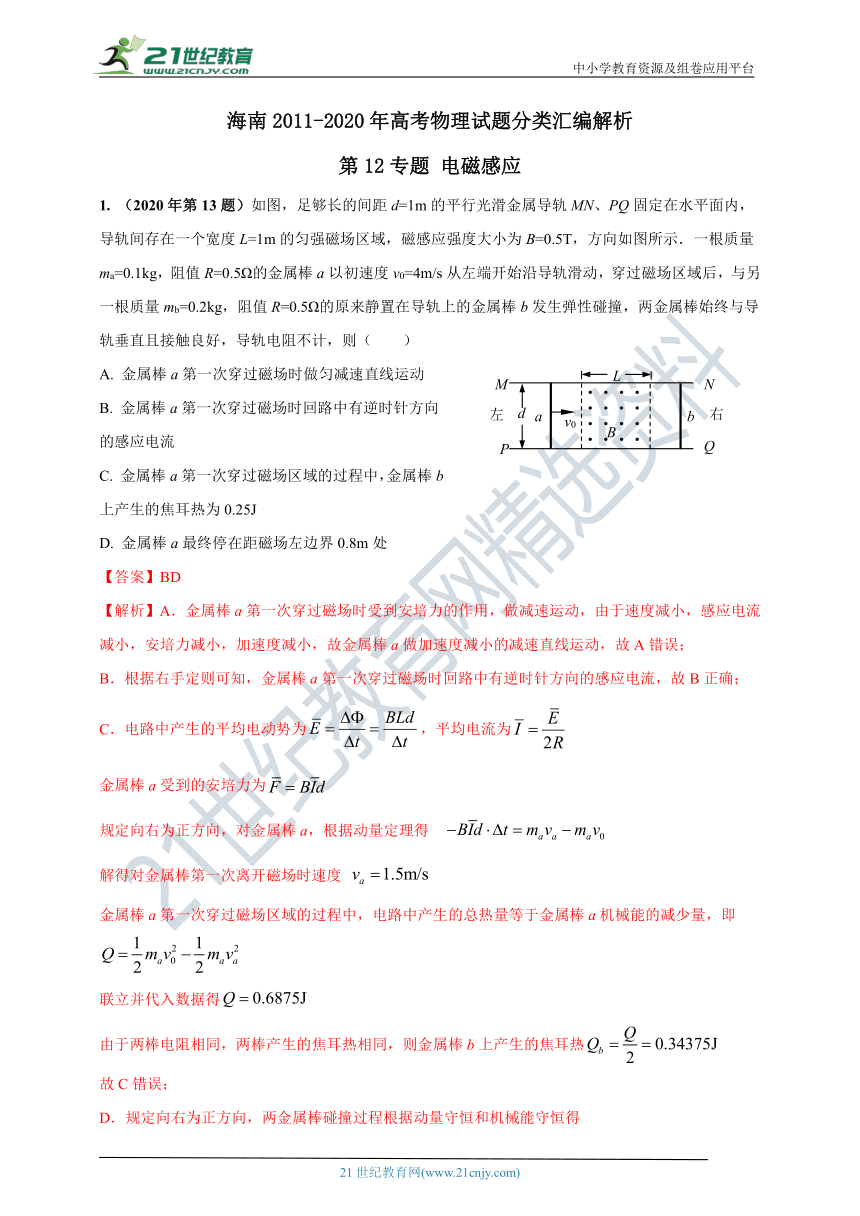

海南2011-2020年高考物理试题分类汇编解析
第12专题 电磁感应
1. （2020年第13题）如图，足够长的间距d=1m的平行光滑金属导轨MN、PQ固定在水平面内，导轨间存在一个宽度L=1m的匀强磁场区域，磁感应强度大小为B=0.5T，方向如图所示．一根质量ma=0.1kg，阻值R=0.5Ω的金属棒a以初速度v0=4m/s从左端开始沿导轨滑动，穿过磁场区域后，与另一根质量mb=0.2kg，阻值R=0.5Ω的原来静置在导轨上的金属棒b发生弹性碰撞，两金属棒始终与导轨垂直且接触良好，导轨电阻不计，则（ ）
A. 金属棒a第一次穿过磁场时做匀减速直线运动
B. 金属棒a第一次穿过磁场时回路中有逆时针方向的感应电流
C. 金属棒a第一次穿过磁场区域的过程中，金属棒b上产生的焦耳热为0.25J
D. 金属棒a最终停在距磁场左边界0.8m处
【答案】BD
【解析】A．金属棒a第一次穿过磁场时受到安培力的作用，做减速运动，由于速度减小，感应电流减小，安培力减小，加速度减小，故金属棒a做加速度减小的减速直线运动，故A错误；
B．根据右手定则可知，金属棒a第一次穿过磁场时回路中有逆时针方向的感应电流，故B正确；
C．电路中产生的平均电动势为，平均电流为
金属棒a受到的安培力为
规定向右为正方向，对金属棒a，根据动量定理得
解得对金属棒第一次离开磁场时速度
金属棒a第一次穿过磁场区域的过程中，电路中产生的总热量等于金属棒a机械能的减少量，即
联立并代入数据得
由于两棒电阻相同，两棒产生的焦耳热相同，则金属棒b上产生的焦耳热
故C错误；
D．规定向右为正方向，两金属棒碰撞过程根据动量守恒和机械能守恒得
联立并代入数据解得金属棒a反弹的速度为
设金属棒a最终停在距磁场左边界x处，则从反弹进入磁场到停下来的过程，电路中产生的平均电动势为 ，平均电流为 ，金属棒a受到的安培力为
规定向右为正方向，对金属棒a，根据动量定理得
联立并代入数据解得 x=0.8m，故D正确。
故选BD。
2.（2019年第14题）如图，一水平面内固定有两根平行的长直金属导轨，导轨间距为l；两根相同的导体棒AB、CD置于导轨上并与导轨垂直，长度均为l；棒与导轨间的动摩擦因数为（最大静摩擦力等于滑动摩擦力）：整个装置处于匀强磁场中，磁感应强度大小为B，方向竖直向下。从时开始，对AB棒施加一外力，使AB棒从静止开始向右做匀加速运动，直到时刻撤去外力，此时棒中的感应电流为；已知CD棒在时刻开始运动，运动过程中两棒均与导轨接触良好。两棒的质量均为m，电阻均为R，导轨的电阻不计。重力加速度大小为g。
（1）求AB棒做匀加速运动的加速度大小；
（2）求撤去外力时CD棒的速度大小；
（3）撤去外力后，CD棒在时刻静止，求此时AB棒的速度大小。
【答案】（1）（2）（3）
3.（2018年第7题）如图，在磁感应强度大小为B的匀强磁场中，有一面积为S的矩形单匝闭合导线abcd, ab 边与磁场方向垂直，线框的电阻为R。使线框以恒定角速度绕过ad、bc中点的轴旋转。下列说法正确的是
A.线框abcd中感应电动势的最大值是
B.线框abcd中感应电动势的有效值是

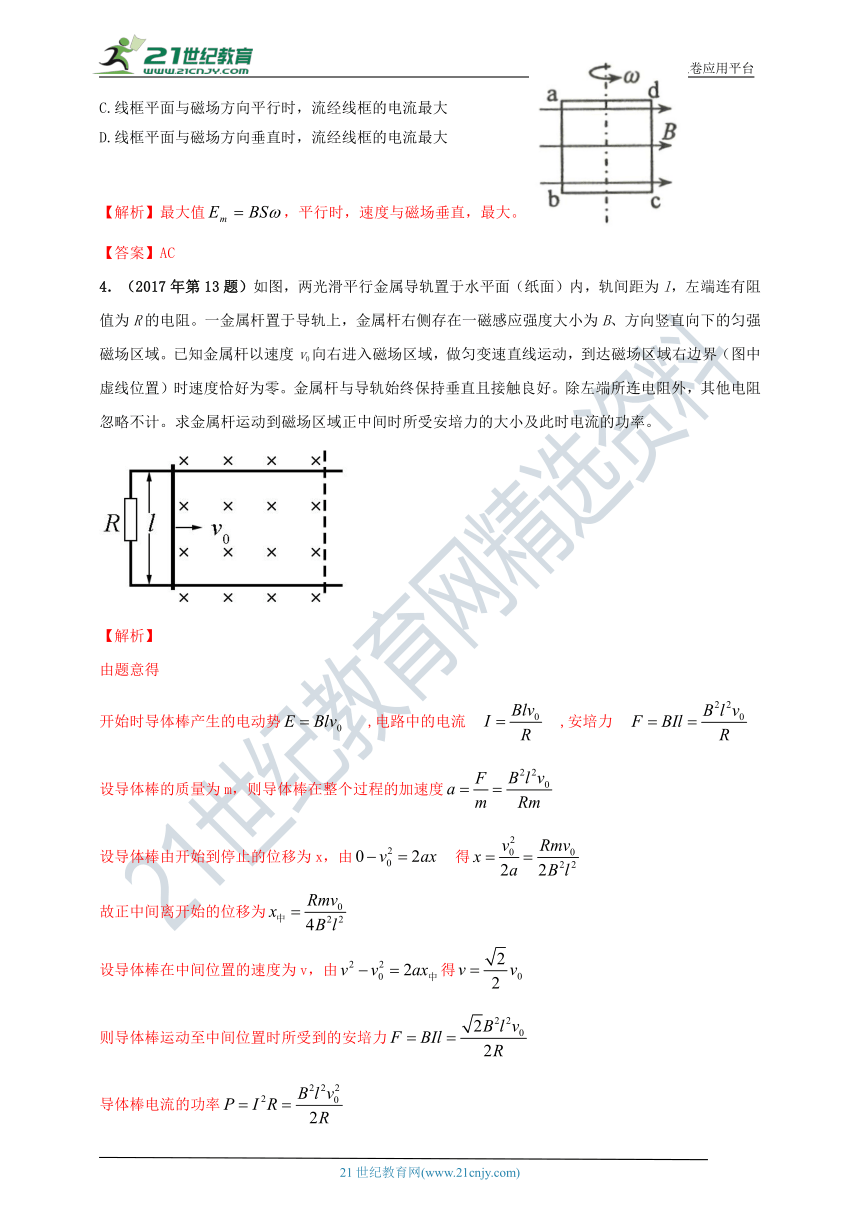

C.线框平面与磁场方向平行时，流经线框的电流最大
D.线框平面与磁场方向垂直时，流经线框的电流最大
【解析】最大值，平行时，速度与磁场垂直，最大。
【答案】AC
4．（2017年第13题）如图，两光滑平行金属导轨置于水平面（纸面）内，轨间距为l，左端连有阻值为R的电阻。一金属杆置于导轨上，金属杆右侧存在一磁感应强度大小为B、方向竖直向下的匀强磁场区域。已知金属杆以速度v0向右进入磁场区域，做匀变速直线运动，到达磁场区域右边界（图中虚线位置）时速度恰好为零。金属杆与导轨始终保持垂直且接触良好。除左端所连电阻外，其他电阻忽略不计。求金属杆运动到磁场区域正中间时所受安培力的大小及此时电流的功率。
【解析】
由题意得
开始时导体棒产生的电动势 ,电路中的电流 ,安培力
设导体棒的质量为m，则导体棒在整个过程的加速度
设导体棒由开始到停止的位移为x，由 得
故正中间离开始的位移为
设导体棒在中间位置的速度为v，由得
则导体棒运动至中间位置时所受到的安培力
导体棒电流的功率

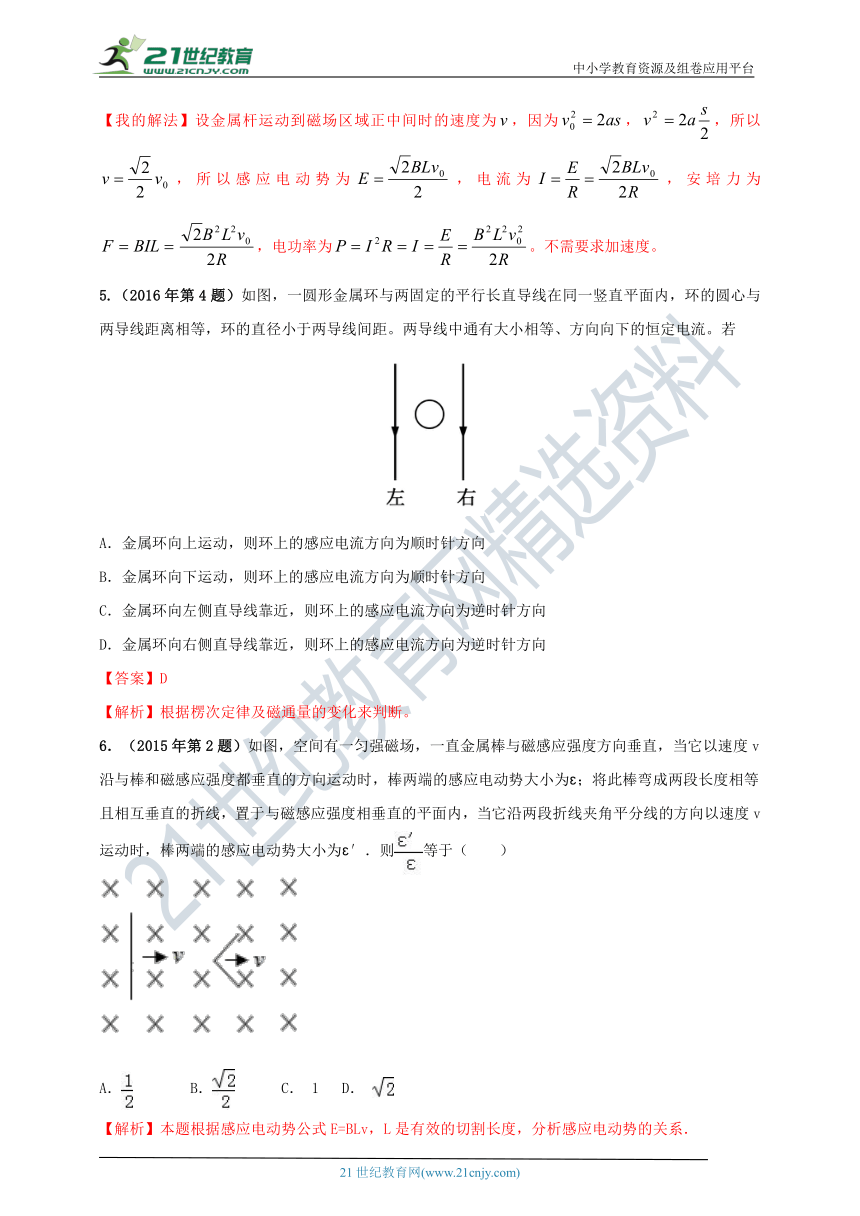

【我的解法】设金属杆运动到磁场区域正中间时的速度为，因为，，所以，所以感应电动势为，电流为，安培力为，电功率为。不需要求加速度。
5.（2016年第4题）如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距。两导线中通有大小相等、方向向下的恒定电流。若
A．金属环向上运动，则环上的感应电流方向为顺时针方向
B．金属环向下运动，则环上的感应电流方向为顺时针方向
C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向
D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向
【答案】D
【解析】根据楞次定律及磁通量的变化来判断。
6．（2015年第2题）如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为?；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v运动时，棒两端的感应电动势大小为?′．则等于（　　）
A． B． C． 1 D．
【解析】本题根据感应电动势公式E=BLv，L是有效的切割长度，分析感应电动势的关系．

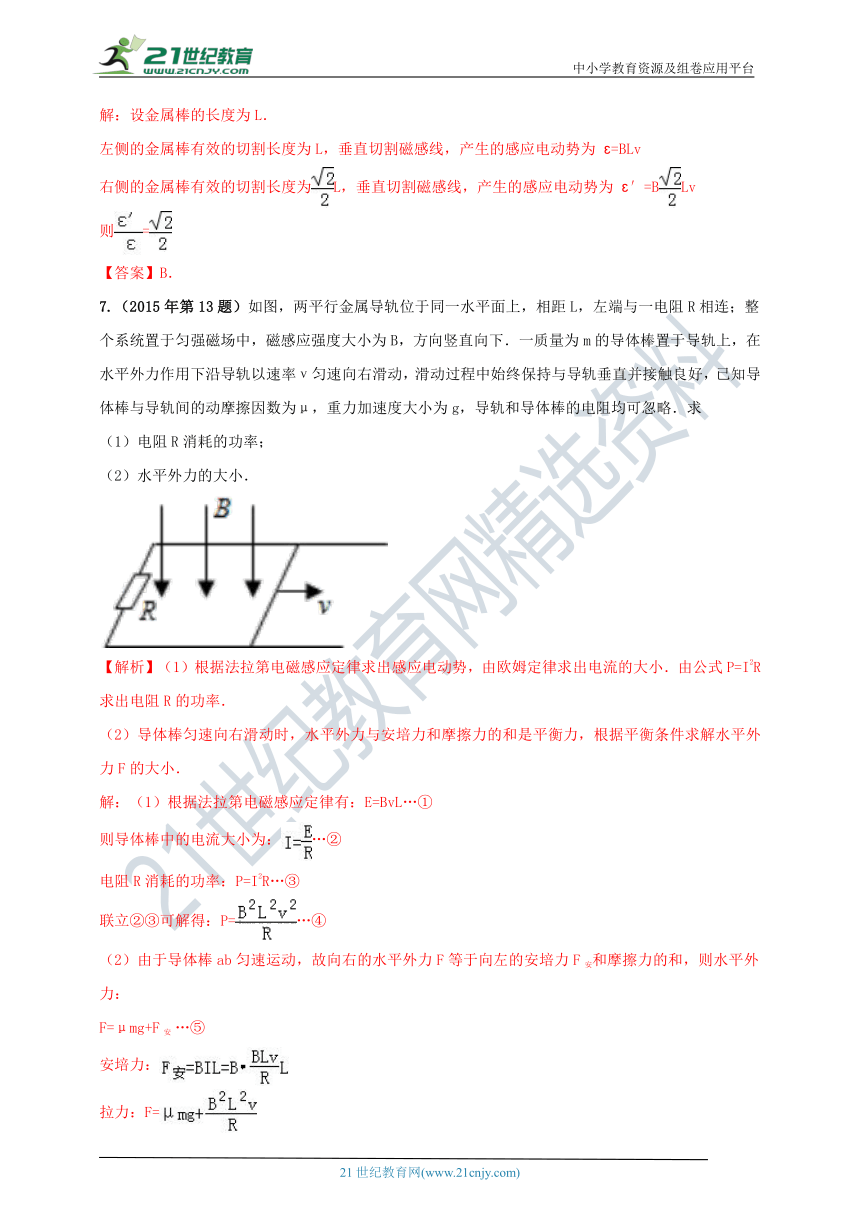

解：设金属棒的长度为L．
左侧的金属棒有效的切割长度为L，垂直切割磁感线，产生的感应电动势为 ?=BLv
右侧的金属棒有效的切割长度为L，垂直切割磁感线，产生的感应电动势为 ?′=BLv
则=
【答案】B．
7.（2015年第13题）如图，两平行金属导轨位于同一水平面上，相距L，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下．一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速率ν匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好，已知导体棒与导轨间的动摩擦因数为μ，重力加速度大小为g，导轨和导体棒的电阻均可忽略．求
（1）电阻R消耗的功率；
（2）水平外力的大小．
【解析】（1）根据法拉第电磁感应定律求出感应电动势，由欧姆定律求出电流的大小．由公式P=I2R求出电阻R的功率．
（2）导体棒匀速向右滑动时，水平外力与安培力和摩擦力的和是平衡力，根据平衡条件求解水平外力F的大小．
解：（1）根据法拉第电磁感应定律有：E=BvL…①
则导体棒中的电流大小为：…②
电阻R消耗的功率：P=I2R…③
联立②③可解得：P=…④
（2）由于导体棒ab匀速运动，故向右的水平外力F等于向左的安培力F安和摩擦力的和，则水平外力：
F=μmg+F安 …⑤
安培力：
拉力：F=
【答案】（1）电阻R消耗的功率是；
（2）水平外力的大小是．
8．（2014年第1题）如图，在一水平、固定的闭合导体圆环上方。有一条形磁铁(N极朝上， S极朝下)由静止开始下落，磁铁从圆环中穿过且不与圆环接触，关于圆环中感应电流的方向（从上向下看），下列说法正确的是（ ）
A．总是顺时针
B．总是逆时针
C．先顺时针后逆时针
D．先逆时针后顺时针
【答案】 C
【解析】磁铁从圆环中穿过且不与圆环接触，则导体环中，先是向上的磁通量增加，磁铁过中间以后，向上的磁通量减少，根据楞次定律，产生的感应电流先顺时针后逆时针，选项C正确。
9．（2013年6题）如图，水平桌面上固定有一半径为R的金属细圆环，环面水平，圆环每单位长度的电阻为r，空间有一匀强磁场，磁感应强度大小为B，方向竖直向下；一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点。棒在拉力的作用下以恒定加速度a从静止开始向右运动，运动过程中棒与圆环接触良好。下列说法正确的是
A．拉力的大小在运动过程中保持不变
B．棒通过整个圆环所用的时间为
C．棒经过环心时流过棒的电流为
D．棒经过环心时所受安培力的大小为
【答案】D
【解析】导体棒做匀加速运动，合外力恒定，由于受到的安培力随速度的变化而变化，故拉力一直变化，选项A错误；设棒通过整个圆环所用的时间为t，由匀变速直线运动的基本关系式可得，解得，选项B错误；由可知棒经过环心时的速度，此时的感应电动势，此时金属圆环的两侧并联，等效电阻，故棒经过环心时流过棒的电流为，选项C错误；由对选项C的分析可知棒经过环心时所受安培力的大小为，选项D正确。
10．（2013年第10题）如图，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内，在金属框接通逆时针方向电流的瞬间
A．两小线圈会有相互靠拢的趋势
B．两小线圈会有相互远离的趋势
C．两小线圈中感应电流都沿顺时针方向
D．左边小线圈中感应电流沿顺时针方向，
右边小线圈中感应电流沿逆时针方向
【答案】BC
【解析】在金属框接通逆时针方向电流的瞬间，金属框上下两边的电流在两个线圈中产生的磁场刚好相互抵消，左右两边的电流在各自通过的线圈中产生的磁场也刚好相互抵消，对于左侧的线圈而言，金属框右边的电流使其感应出顺时针方向的感应电流，同理可知金属框左边的电流使右侧的小线圈也感应出顺时针方向的感应电流，由与两线圈相邻两边的电流方向相反，故两线圈相互排斥，有相互远离的趋势，综上可知本题选BC。
11．（2012年第5题）如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过。现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ。设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则
A．T1>mg，T2>mg B．T1C．T1>mg，T2mg
【答案】A
【解析】环下滑过程中，穿过环的磁通量变化，产生感应电流，由楞次定律可知，感应电流受到的安培力阻碍环的下落，方向向上，所以感应电流对磁铁的作用力方向向下，对磁铁，T+ F= mg ，所以 T1> mg， T2 >mg ，A项正确．
12．（2011年第6题）如图，EOF和为空间一匀强磁场的边界，其中EO∥，FO∥，且EO⊥OF；为∠EOF的角平分线，间的距离为；磁场方向垂直于纸面向里。一边长为的正方形导线框沿方向匀速通过磁场，t=0时刻恰好位于图示位置。规定导线框中感应电流沿逆时针方向时为正，则感应电流i与时间t的关系图线可能正确的是
【解析】刚进入磁场时，用右手定则判断电流方向为逆时针方向即为正，排除C、D。A、B区别在线框左边离开磁场后，有没有一段时间电流及电动势不变。当右边全在磁场中运动时电动势不变，所以选B。
【答】B
13．（2011年第7题）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。下列说法正确的是
A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系
B．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系
C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系
D．焦耳发现了电流的热效应，定量给出了电能和热能之间的转换关系
【解析】物理学史，事实。
【答案】ACD
14．（2011年第16题）如图，ab和cd是两条竖直放置的长直光滑金属导轨，MN和是两根用细线连接的金属杆，其质量分别为m和2m。竖直向上的外力F作用在杆MN上，使两杆水平静止，并刚好与导轨接触；两杆的总电阻为R，导轨间距为。整个装置处在磁感应强度为B的匀强磁场中，磁场方向与导轨所在平面垂直。导轨电阻可忽略，重力加速度为g。在t=0时刻将细线烧断，保持F不变，金属杆和导轨始终接触良好。求
（1）细线烧断后，任意时刻两杆运动的速度之比；
（2）两杆分别达到的最大速度。
【解析】（1）根据初状态静止，有，设MN加速度为，M’N’加速度为，在t=0时刻将细线烧断时，，向上，，向下，在将细线烧断后，设安培力为，因为MN受安培力向下，M’N’ 受安培力向上，二者大小相等，则，向上；，向下，所以在任意时刻两杆运动的加速度之比为，因此在任意时刻两杆运动的速度之比为。①
（5）两杆达到最大速度时，皆受力平衡，对M’N’有，感应电动势,电流,安培力,所以,得?? ②联立①②解得，
