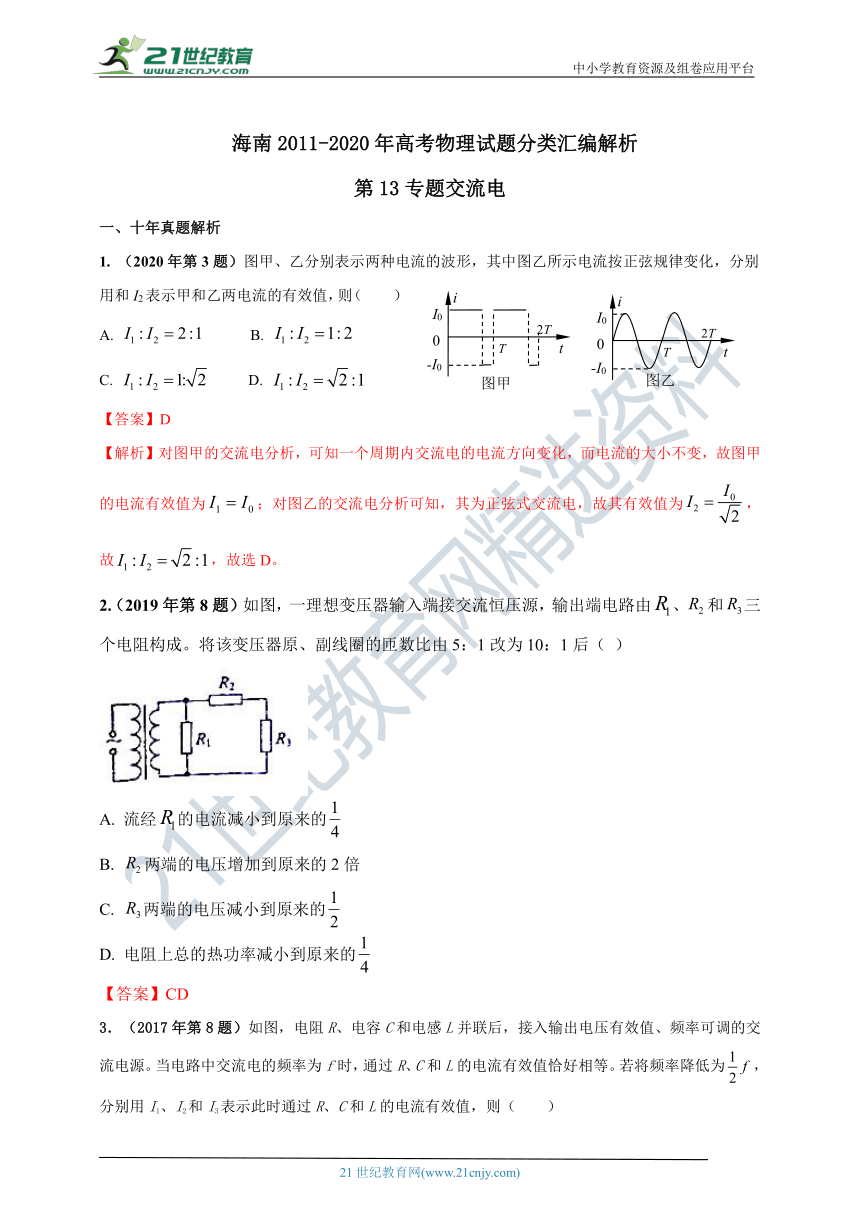

海南2011-2020年高考物理试题分类汇编解析
第13专题交流电
一、十年真题解析
1. （2020年第3题）图甲、乙分别表示两种电流的波形，其中图乙所示电流按正弦规律变化，分别用和I2表示甲和乙两电流的有效值，则（ ）
A. B.
C. D.
【答案】D
【解析】对图甲的交流电分析，可知一个周期内交流电的电流方向变化，而电流的大小不变，故图甲的电流有效值为；对图乙的交流电分析可知，其为正弦式交流电，故其有效值为，故，故选D。
2.（2019年第8题）如图，一理想变压器输入端接交流恒压源，输出端电路由、和三个电阻构成。将该变压器原、副线圈的匝数比由5：1改为10：1后（ ）
A. 流经的电流减小到原来的
B. 两端的电压增加到原来的2倍
C. 两端的电压减小到原来的
D. 电阻上总的热功率减小到原来的
【答案】CD

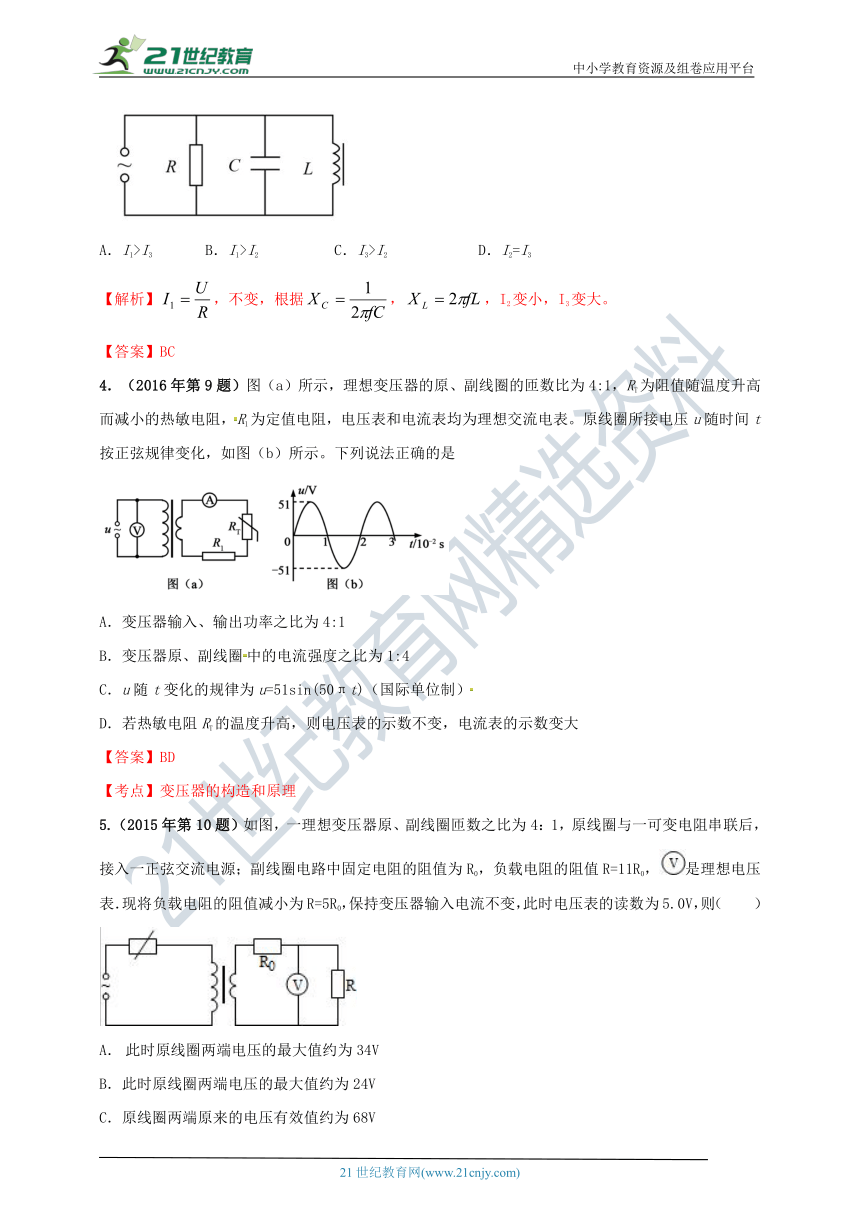

3．（2017年第8题）如图，电阻R、电容C和电感L并联后，接入输出电压有效值、频率可调的交流电源。当电路中交流电的频率为f时，通过R、C和L的电流有效值恰好相等。若将频率降低为，分别用I1、I2和I3表示此时通过R、C和L的电流有效值，则（ ）
A．I1>I3 B．I1>I2 C．I3>I2 D．I2=I3
【解析】，不变，根据，，I2变小，I3变大。
【答案】BC
4．（2016年第9题）图（a）所示，理想变压器的原、副线圈的匝数比为4:1，RT为阻值随温度升高而减小的热敏电阻，R1为定值电阻，电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化，如图（b）所示。下列说法正确的是
A．变压器输入、输出功率之比为4:1
B．变压器原、副线圈中的电流强度之比为1:4
C．u随t变化的规律为u=51sin(50πt)（国际单位制）
D．若热敏电阻RT的温度升高，则电压表的示数不变，电流表的示数变大
【答案】BD
【考点】变压器的构造和原理

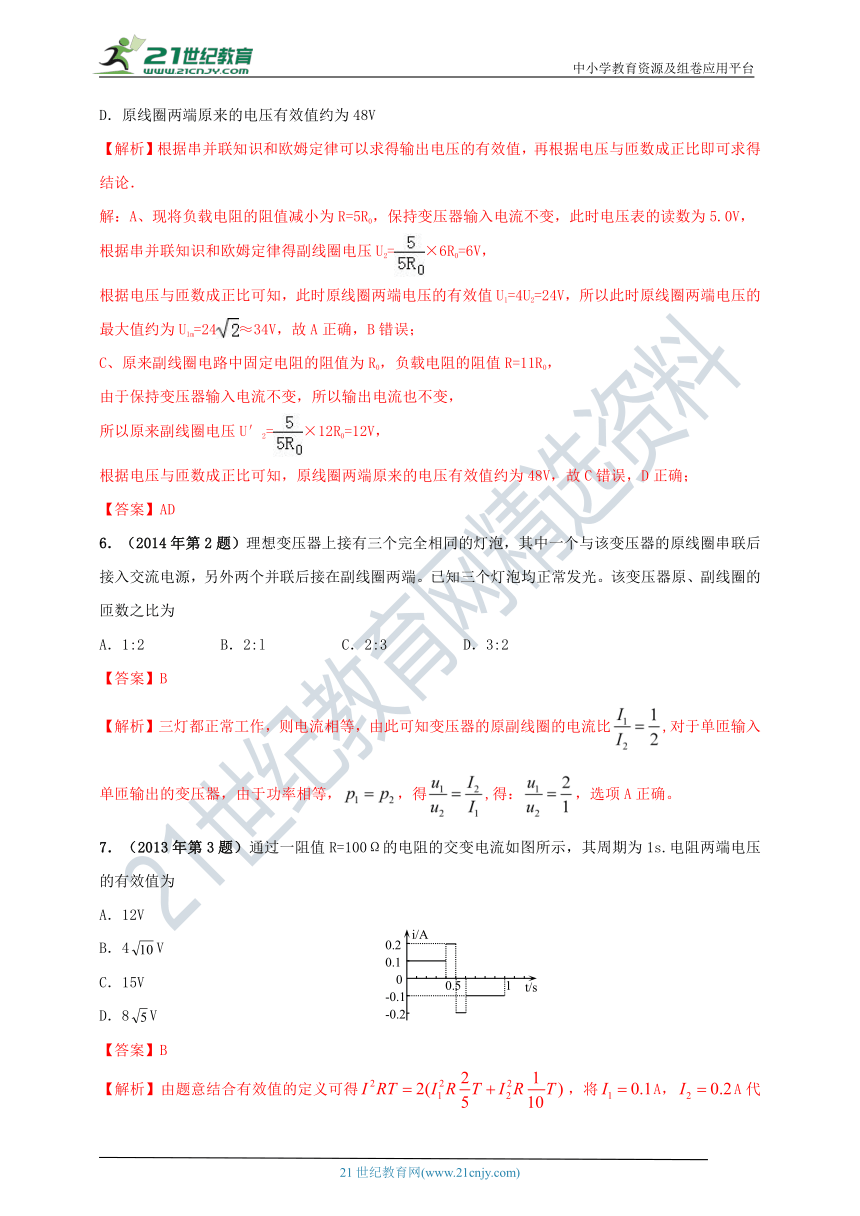

5.（2015年第10题）如图，一理想变压器原、副线圈匝数之比为4：1，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R0，负载电阻的阻值R=11R0，是理想电压表．现将负载电阻的阻值减小为R=5R0，保持变压器输入电流不变，此时电压表的读数为5.0V，则（ ）
此时原线圈两端电压的最大值约为34V
B．此时原线圈两端电压的最大值约为24V
C．原线圈两端原来的电压有效值约为68V
D．原线圈两端原来的电压有效值约为48V
【解析】根据串并联知识和欧姆定律可以求得输出电压的有效值，再根据电压与匝数成正比即可求得结论．
解：A、现将负载电阻的阻值减小为R=5R0，保持变压器输入电流不变，此时电压表的读数为5.0V，
根据串并联知识和欧姆定律得副线圈电压U2=×6R0=6V，
根据电压与匝数成正比可知，此时原线圈两端电压的有效值U1=4U2=24V，所以此时原线圈两端电压的最大值约为U1m=24≈34V，故A正确，B错误；
C、原来副线圈电路中固定电阻的阻值为R0，负载电阻的阻值R=11R0，
由于保持变压器输入电流不变，所以输出电流也不变，
所以原来副线圈电压U′2=×12R0=12V，
根据电压与匝数成正比可知，原线圈两端原来的电压有效值约为48V，故C错误，D正确；
【答案】AD
6．（2014年第2题）理想变压器上接有三个完全相同的灯泡，其中一个与该变压器的原线圈串联后接入交流电源，另外两个并联后接在副线圈两端。已知三个灯泡均正常发光。该变压器原、副线圈的匝数之比为
A．1:2 B．2:l C．2:3 D．3:2
【答案】B
【解析】三灯都正常工作，则电流相等，由此可知变压器的原副线圈的电流比,对于单匝输入单匝输出的变压器，由于功率相等，，得,得：，选项A正确。
7．（2013年第3题）通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1s.电阻两端电压的有效值为
A．12V
B．4V
C．15V
D．8V
【答案】B
【解析】由题意结合有效值的定义可得，将A，A代入可得流过电阻的电流的有效值A，故电阻两端电压的有效值为V，本题选B。

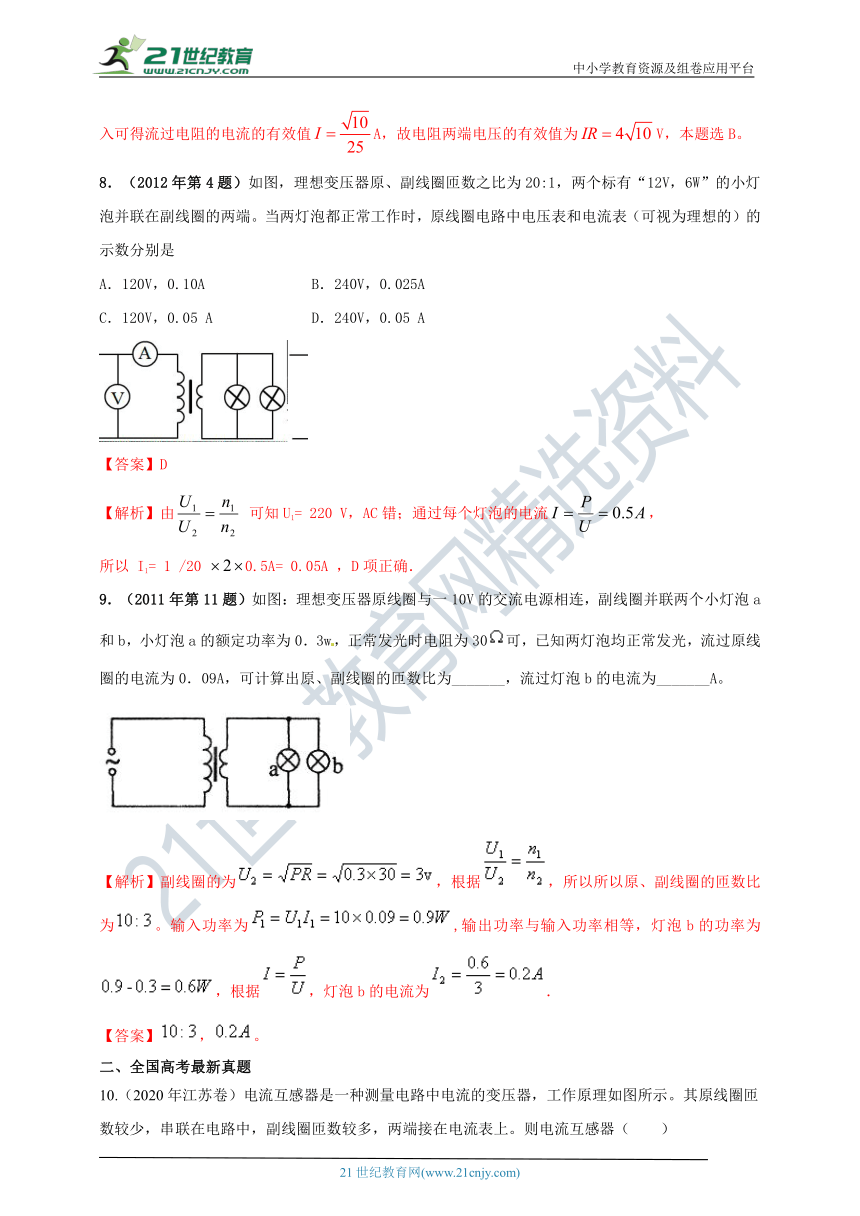

8．（2012年第4题）如图，理想变压器原、副线圈匝数之比为20:1，两个标有“12V，6W”的小灯泡并联在副线圈的两端。当两灯泡都正常工作时，原线圈电路中电压表和电流表（可视为理想的）的示数分别是
A．120V，0.10A B．240V，0.025A
C．120V，0.05 A D．240V，0.05 A
【答案】D
【解析】由 可知U1= 220 V，AC错；通过每个灯泡的电流，
所以 I1= 1 /20 0.5A= 0.05A ，D项正确．
9．（2011年第11题）如图：理想变压器原线圈与一10V的交流电源相连，副线圈并联两个小灯泡a和b，小灯泡a的额定功率为0．3w，正常发光时电阻为30可，已知两灯泡均正常发光，流过原线圈的电流为0．09A，可计算出原、副线圈的匝数比为_______，流过灯泡b的电流为_______A。
【解析】副线圈的为，根据，所以所以原、副线圈的匝数比为。输入功率为,输出功率与输入功率相等，灯泡b的功率为，根据，灯泡b的电流为．
【答案】，。
二、全国高考最新真题

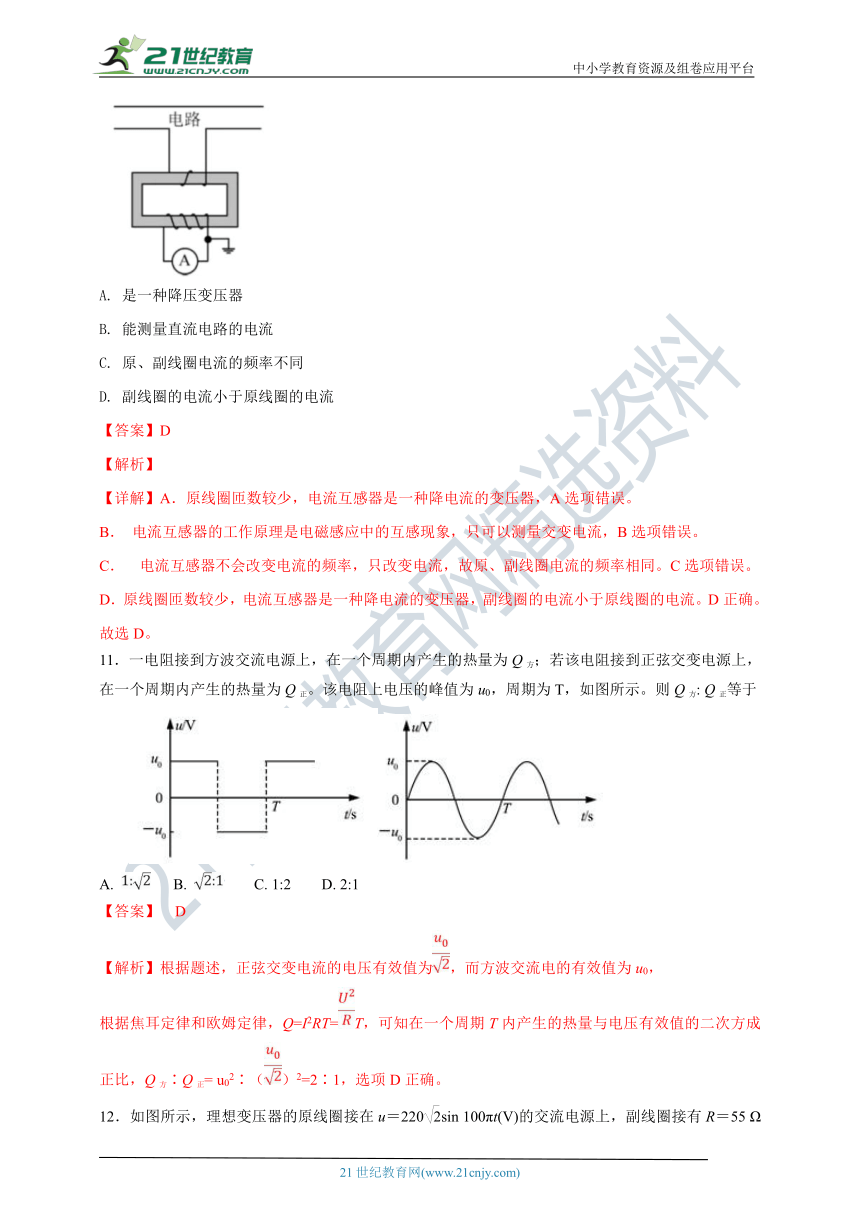

10.（2020年江苏卷）电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器（ ）
A. 是一种降压变压器
B. 能测量直流电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流
【答案】D
【解析】
【详解】A．原线圈匝数较少，电流互感器是一种降电流的变压器，A选项错误。
B． 电流互感器的工作原理是电磁感应中的互感现象，只可以测量交变电流，B选项错误。
C． 电流互感器不会改变电流的频率，只改变电流，故原、副线圈电流的频率相同。C选项错误。
D．原线圈匝数较少，电流互感器是一种降电流的变压器，副线圈的电流小于原线圈的电流。D正确。
故选D。
11．一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交变电源上，在一个周期内产生的热量为Q正。该电阻上电压的峰值为u0，周期为T，如图所示。则Q方: Q正等于
A. B. C. 1:2 D. 2:1
【答案】 D
【解析】根据题述，正弦交变电流的电压有效值为，而方波交流电的有效值为u0，
根据焦耳定律和欧姆定律，Q=I2RT=T，可知在一个周期T内产生的热量与电压有效值的二次方成正比，Q方∶Q正= u02∶（）2=2∶1，选项D正确。
12．如图所示，理想变压器的原线圈接在u＝220sin 100πt(V)的交流电源上，副线圈接有R＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是 ( )
A．原线圈的输入功率为220 W
B．电流表的读数为1 A
C．电压表的读数为110 V
D．副线圈输出交流电的周期为50 s
【答案】B
【解析】 原线圈输入电压的有效值是220 V，由＝，可得U2＝110 V，则电压表读数应为110 V，选项C错误．由欧姆定律可得I2＝＝2 A，由＝，可得I1＝1 A，选项B正确．由功率P1＝U1I1可知，P1＝220 W，选项A错误．由电源电压瞬时值表达式u＝220sin 100πt (V)，可知ω＝100π rad/s，由T＝可知，T＝0.02 s，选项D错误．
13.（2020年北京卷）如图所示， 理想变压器原线圈接在的交流电源上， 副线圈接三个阻值相同的电阻R，不计电表内电阻影响。闭合开关S后（ ）
A. 电流表的示数减小
B. 电压表的示数减小
C. 电压表的示数不变
D. 电流表的示数不变
【答案】A
【解析】
【详解】开关S闭合时，副线圈总的电阻减小，由于变压器的匝数比和输入的电压都不变，所以输出的电压也不变，即V1示数不变，但因副线圈的总电阻减小，则副线圈的总电流增大，则原线圈的电流增大，故A1的示数变大；由于副线圈的电流增大，故串联在副线圈的电阻R两端的电压增大，而副线圈的总电压不变，所以副线圈并联部分的电压减小，即的示数减小，故电流表的示数减小，故A正确，BCD错误。
故选A。
14.（2020年山东卷）图甲中的理想变压器原、副线圈匝数比n1：n2=22：3，输入端a、b所接电压u随时间t的变化关系如图乙所示。灯泡L的电阻恒为15 Ω，额定电压为24 V。定值电阻R1=10 Ω、R2=5 Ω， 滑动变阻器R的最大阻值为10 Ω。为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为（ ）
A. 1 Ω B. 5 Ω C. 6 Ω D. 8 Ω
【答案】A
【解析】
【详解】输电电压的有效值为（即原线圈电压的有效值）
根据理想变压器电压规律可知副线圈电压有效值为
灯泡正常工作，根据欧姆定律可知分压为，则通过灯泡的电流，即副线圈部分的干路电流为
根据串联分压规律可知，和、构成的并联电路部分的分压为
通过的电流为
通过、的电流为
、的分压为
解得滑动变阻器的阻值为
A正确，BCD错误。
故选A。
15.（2020年浙江卷）如图所示，某小型水电站发电机的输出功率，发电机的电压，经变压器升压后向远处输电，输电线总电阻，在用户端用降压变压器把电压降为。已知输电线上损失的功率，假设两个变压器均是理想变压器，下列说法正确的是（ ）
A. 发电机输出的电流
B. 输电线上的电流
C. 降压变压器的匝数比
D. 用户得到的电流
【答案】C
【解析】
【详解】A．根据电功率公式
发电机输出电流
A错误；
B．输电线上损失功率，由
可得
故B错误；
C．降压变压器原副线圈得到的功率为
P4=P-P线=95kW
根据理想变压器电流与线圈匝数成反比关系，可得
C正确；
D．用户得到的功率为，用户得到的电流
D错误。
故选C。
16.（2020年全国III卷）在图（a）所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10，R3=20，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（ ）
A. 所用交流电的频率为50Hz B. 电压表的示数为100V
C. 电流表的示数为1.0A D. 变压器传输的电功率为15.0W
【答案】AD
【解析】
【详解】A．交流电的频率为
A正确；
B．通过电流的有效值为
两端即副线圈两端的电压，根据欧姆定律可知
根据理想变压器的电压规律可知原线圈的电压
电阻两端分压即为电压表示数，即
B错误；
C．电流表的示数为
C错误；
D．副线圈中流过的总电流为
变压器原副线圈传输的功率为
D正确。
故选AD。
