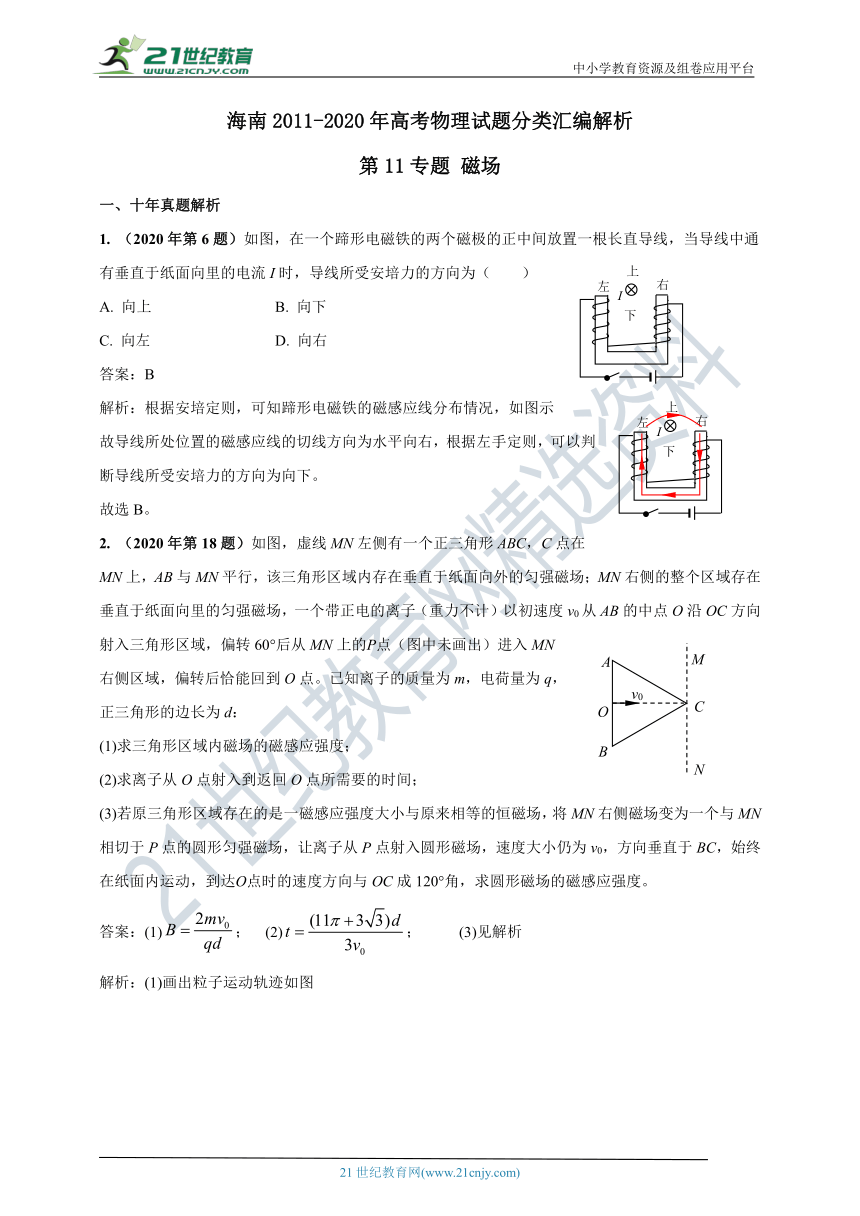

海南2011-2020年高考物理试题分类汇编解析
第11专题 磁场
一、十年真题解析
1. （2020年第6题）如图，在一个蹄形电磁铁的两个磁极的正中间放置一根长直导线，当导线中通有垂直于纸面向里的电流I时，导线所受安培力的方向为（ ）
A. 向上 B. 向下
C. 向左 D. 向右
答案：B
解析：根据安培定则，可知蹄形电磁铁的磁感应线分布情况，如图示
故导线所处位置的磁感应线的切线方向为水平向右，根据左手定则，可以判断导线所受安培力的方向为向下。
故选B。
2. （2020年第18题）如图，虚线MN左侧有一个正三角形ABC，C点在MN上，AB与MN平行，该三角形区域内存在垂直于纸面向外的匀强磁场；MN右侧的整个区域存在垂直于纸面向里的匀强磁场，一个带正电的离子（重力不计）以初速度v0从AB的中点O沿OC方向射入三角形区域，偏转60°后从MN上的Р点（图中未画出）进入MN右侧区域，偏转后恰能回到O点。已知离子的质量为m，电荷量为q，正三角形的边长为d：
(1)求三角形区域内磁场的磁感应强度；
(2)求离子从O点射入到返回O点所需要的时间；
(3)若原三角形区域存在的是一磁感应强度大小与原来相等的恒磁场，将MN右侧磁场变为一个与MN相切于P点的圆形匀强磁场，让离子从P点射入圆形磁场，速度大小仍为v0，方向垂直于BC，始终在纸面内运动，到达О点时的速度方向与OC成120°角，求圆形磁场的磁感应强度。
答案：(1)； (2)； (3)见解析

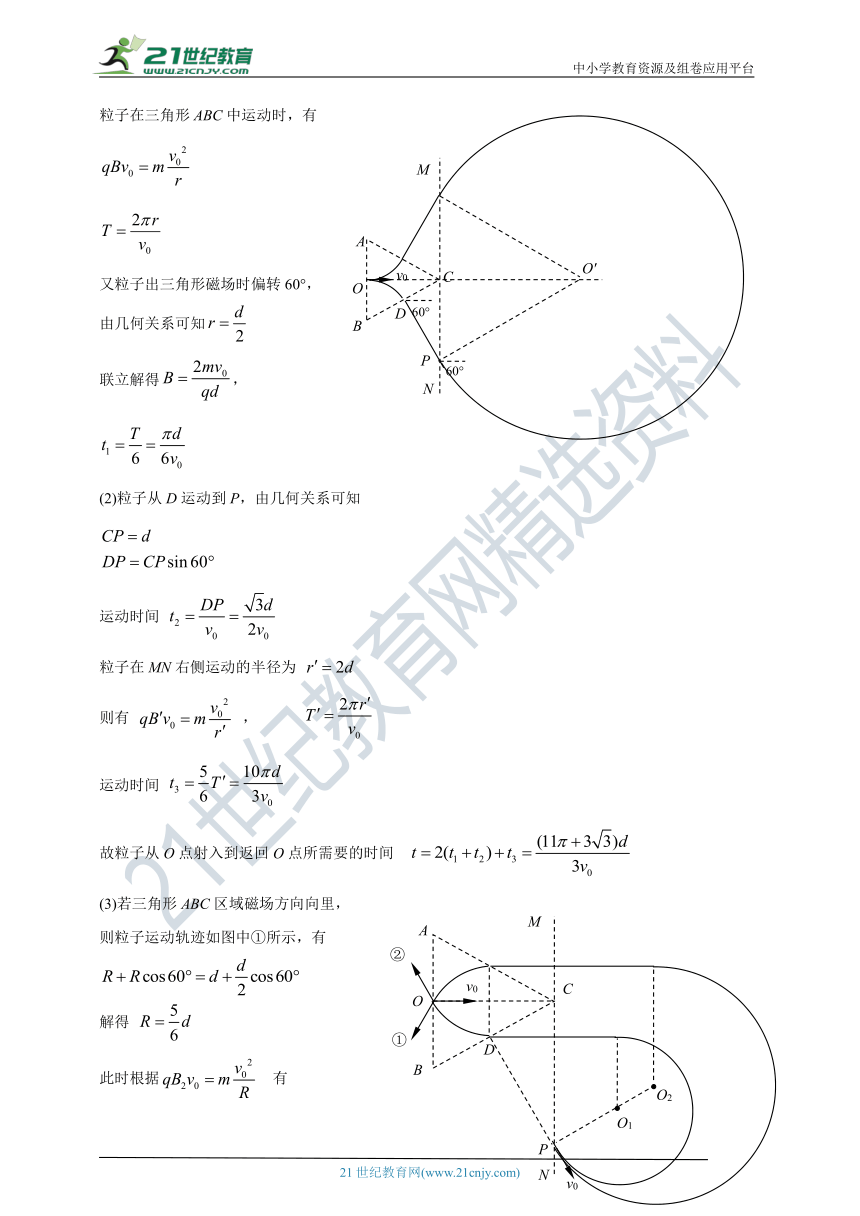

解析：(1)画出粒子运动轨迹如图
粒子在三角形ABC中运动时，有
又粒子出三角形磁场时偏转60°，由几何关系可知
联立解得，
(2)粒子从D运动到P，由几何关系可知
运动时间
粒子在MN右侧运动的半径为
则有 ，
运动时间
故粒子从O点射入到返回O点所需要的时间
(3)若三角形ABC区域磁场方向向里，则粒子运动轨迹如图中①所示，有
解得
此时根据 有

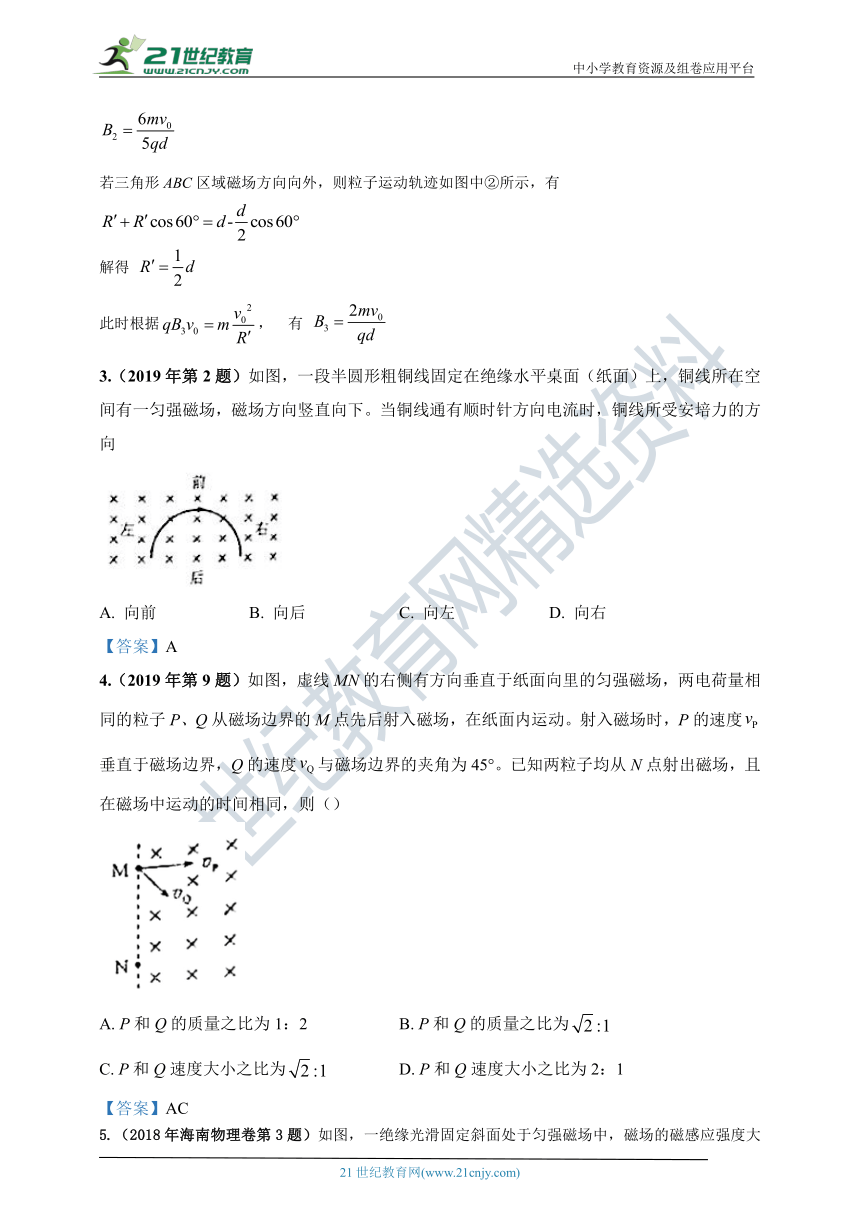

若三角形ABC区域磁场方向向外，则粒子运动轨迹如图中②所示，有
解得
此时根据， 有
庞留根dyszplg
3.（2019年第2题）如图，一段半圆形粗铜线固定在绝缘水平桌面（纸面）上，铜线所在空间有一匀强磁场，磁场方向竖直向下。当铜线通有顺时针方向电流时，铜线所受安培力的方向
A. 向前 B. 向后 C. 向左 D. 向右
【答案】A
4.（2019年第9题）如图，虚线MN的右侧有方向垂直于纸面向里的匀强磁场，两电荷量相同的粒子P、Q从磁场边界的M点先后射入磁场，在纸面内运动。射入磁场时，P的速度垂直于磁场边界，Q的速度与磁场边界的夹角为45°。已知两粒子均从N点射出磁场，且在磁场中运动的时间相同，则（）
A. P和Q的质量之比为1：2 B. P和Q的质量之比为
C. P和Q速度大小之比为 D. P和Q速度大小之比为2：1
【答案】AC

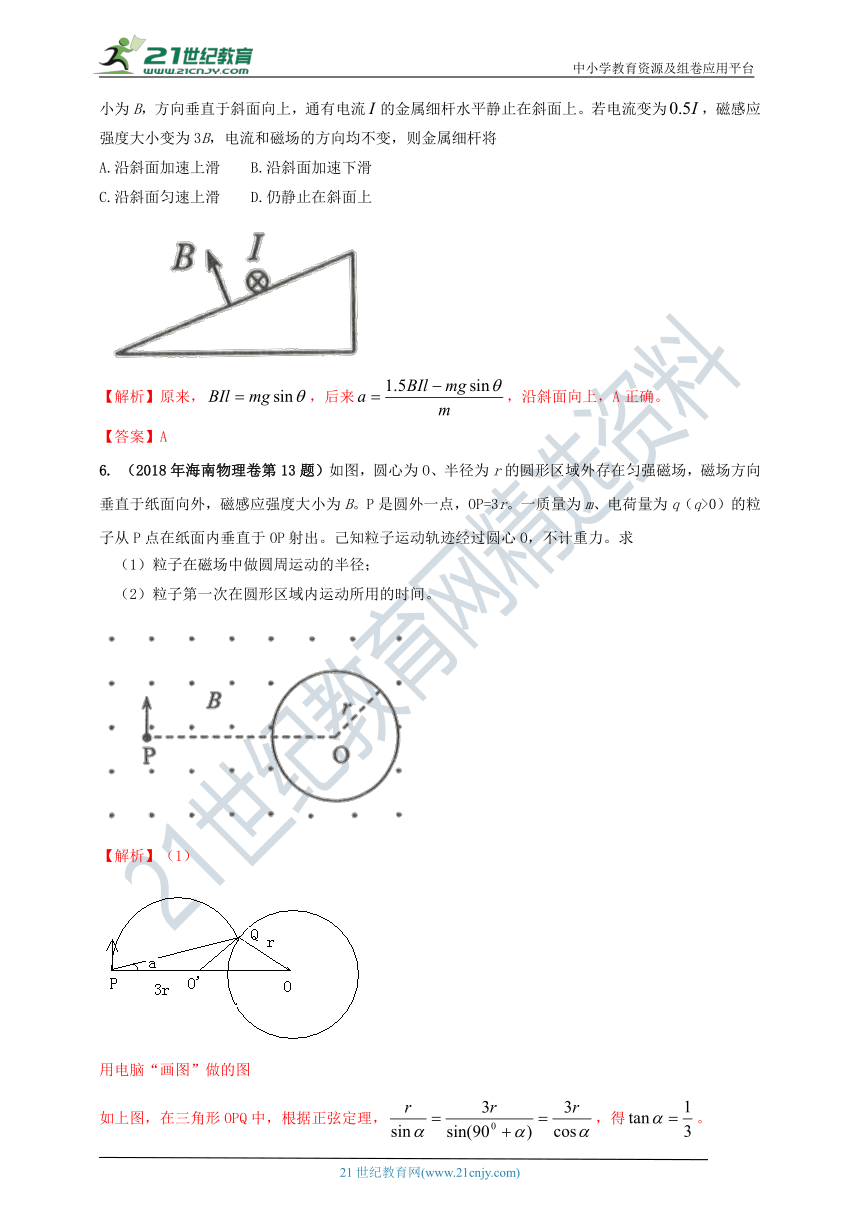

5.（2018年海南物理卷第3题）如图，一绝缘光滑固定斜面处于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于斜面向上，通有电流的金属细杆水平静止在斜面上。若电流变为，磁感应强度大小变为3B，电流和磁场的方向均不变，则金属细杆将
A.沿斜面加速上滑 B.沿斜面加速下滑
C.沿斜面匀速上滑 D.仍静止在斜面上
【解析】原来，，后来，沿斜面向上，A正确。
【答案】A
6. （2018年海南物理卷第13题）如图，圆心为O、半径为r的圆形区域外存在匀强磁场，磁场方向垂直于纸面向外，磁感应强度大小为B。P是圆外一点，OP=3r。一质量为m、电荷量为q（q>0）的粒子从P点在纸面内垂直于OP射出。己知粒子运动轨迹经过圆心O，不计重力。求
（1）粒子在磁场中做圆周运动的半径；
（2）粒子第一次在圆形区域内运动所用的时间。
【解析】（1）

用电脑“画图”做的图
如上图，在三角形OPQ中，根据正弦定理，，得。

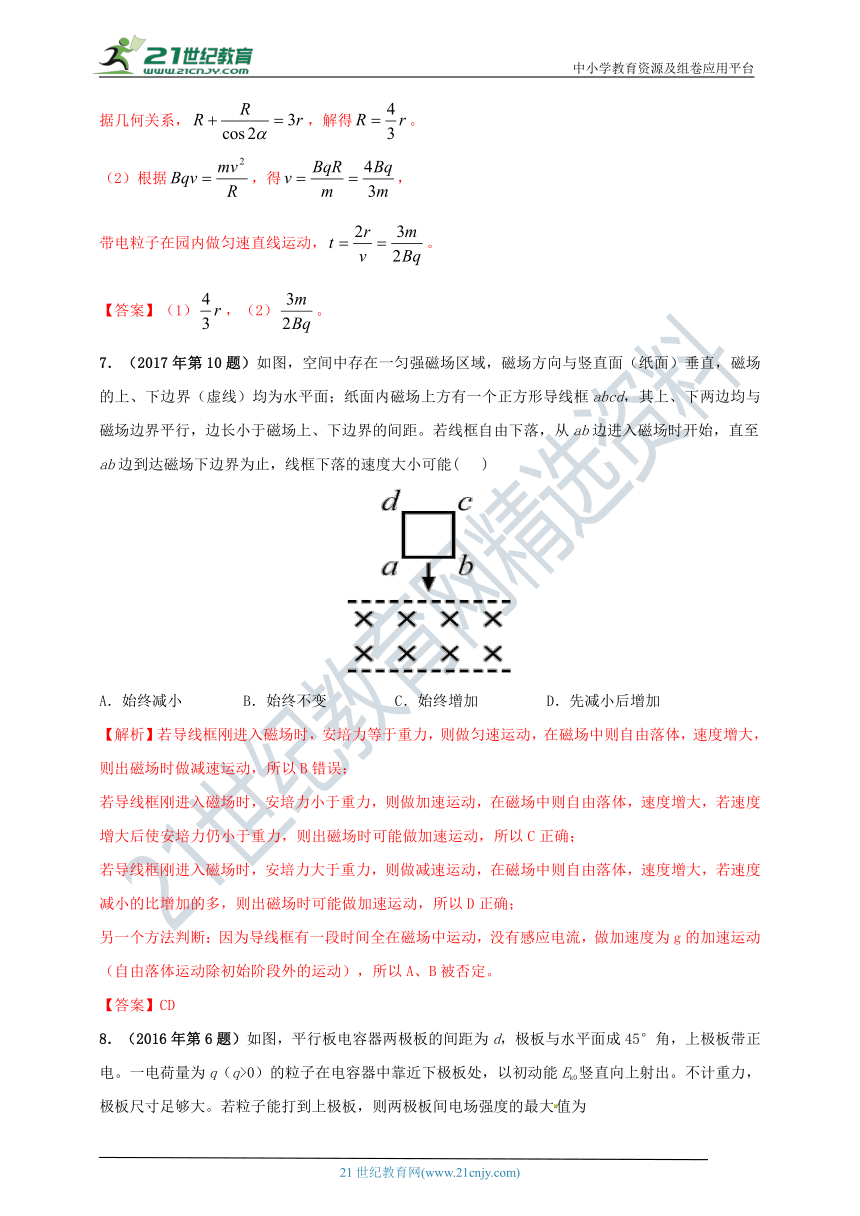

据几何关系，，解得。
（2）根据，得，
带电粒子在园内做匀速直线运动，。
【答案】（1），（2）。
7．（2017年第10题）如图，空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd，其上、下两边均与磁场边界平行，边长小于磁场上、下边界的间距。若线框自由下落，从ab边进入磁场时开始，直至ab边到达磁场下边界为止，线框下落的速度大小可能( )
A．始终减小 B．始终不变 C．始终增加 D．先减小后增加
【解析】若导线框刚进入磁场时，安培力等于重力，则做匀速运动，在磁场中则自由落体，速度增大，则出磁场时做减速运动，所以B错误；
若导线框刚进入磁场时，安培力小于重力，则做加速运动，在磁场中则自由落体，速度增大，若速度增大后使安培力仍小于重力，则出磁场时可能做加速运动，所以C正确；
若导线框刚进入磁场时，安培力大于重力，则做减速运动，在磁场中则自由落体，速度增大，若速度减小的比增加的多，则出磁场时可能做加速运动，所以D正确；
另一个方法判断：因为导线框有一段时间全在磁场中运动，没有感应电流，做加速度为g的加速运动（自由落体运动除初始阶段外的运动），所以A、B被否定。
【答案】CD
8．（2016年第6题）如图，平行板电容器两极板的间距为d，极板与水平面成45°角，上极板带正电。一电荷量为q（q>0）的粒子在电容器中靠近下极板处，以初动能Ek0竖直向上射出。不计重力，极板尺寸足够大。若粒子能打到上极板，则两极板间电场强度的最大值为
A． B． C． D．
【答案】B
【解析】，，，联立得。
【考点】带电粒子在电场中的运动、运动合成与分解
【点睛】本题关键是明确粒子的受力情况和运动情况，然后根据类平抛运动的分位移公式和动能定理处理，要明确当电场强度最大时，是粒子的速度平行与上极板，而不是零。
9．（2016年第8题）如图（a）所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音。俯视图（b）表示处于辐射状磁场中的线圈（线圈平面即纸面），磁场方向如图中箭头所示。在图（b）中
A．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里
B．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外
C．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里
D．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向外
【答案】BC
【解析】根据左手定则判断。
10．（2016年第14题）如图，A、C两点分别位于x轴和y轴上，∠OCA=30°，OA的长度为L。在△OCA区域内有垂直于xOy平面向里的匀强磁场。质量为m、电荷量为q的带正电粒子，以平行于y轴的方向从OA边射入磁场。已知粒子从某点射入时，恰好垂直于OC边射出磁场，且粒子在磁场中运动的时间为t0。不计重力。
（1）求磁场的磁感应强度的大小；
（2）若粒子先后从两不同点以相同的速度射入磁场，恰好从OC边上的同一点射出磁场，求该粒子这两次在磁场中运动的时间之和；
（3）若粒子从某点射入磁场后，其运动轨迹与AC边相切，且在磁场内运动的时间为，求粒子此次入射速度的大小。
【答案】（1） （2）2t0 （3）
【解析】（1）周期
，，联立解得B=
（2），
（3）∠OO’D=∠BO’A=300
，解得。
11.（2015年海南第1题）如图，a是竖直平面P上的一点，P前有一条形磁铁垂直于P，且S极朝向a点．P后一电子在偏转线圈和条形磁铁的磁场的共同作用下，在水平面内向右弯曲经过a点，在电子经过a点的瞬间，条形磁铁的磁场对该电子的作用力的方向（　　）
A． 向上 B． 向下 C． 向左 D． 向右
【解析】根据左手定则判定：伸开左手，使大拇指跟其余四个手指垂直，并且跟手掌在同一平面内，把手放入磁场中，让磁感线穿过掌心，四指所指为正电荷运动方向，拇指所指方向为电荷所受洛伦兹力的方向．
解：P前有一条形磁铁垂直于P，且S极朝向a点可知条形磁铁的磁场的方向向外，电子向右运动，由左手定则可知，电子受到的条形磁铁对电子的作用力的方向向上．
故选：A
12．（2014年第7题）下列说法中，符合物理学史实的是
A．亚里士多德认为，必须有力作用在物体上，物体才能运动；没有力的作用，物体或静止
B．牛顿认为，力是物体运动状态改变的原因，而不是物体运动的原因
C．麦克斯韦发现了电流的磁效应，即电流可以在其周围产生磁场
D．奥斯特发现导线通电时，导线附近的小磁针发生偏转
【答案】 ABD
【解析】奥斯特发现了电流的磁效应，即电流可以在其周围产生磁场，选项C错误。
13．（2014年第8题）如图，两根平行长直导线相距2L，通有大小相等、方向相同的恒定电流，a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、和3.关于这三点处的磁感应强度，下列判断正确的是
A．a处的磁感应强度大小比c处的大
B．b、c两处的磁感应强度大小相等
C．a、c两处的磁感应强度方向相同
D．b处的磁感应强度为零
【答案】AD
【解析】 根据通电直导线的磁场，利用右手螺旋定则，可知b处场强为零，两导线分别在a处的产生的场强都大于在c处产生的场强，a、c两处的场强叠加都是同向叠加，选项AD正确。
14．（2014年第14题）如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xoy平面平行，且与x轴成450夹角。一质量为m、电荷量为q（q＞0）的粒子以速度v0从y轴上P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场方向变为垂直纸面向里，大小不变，不计重力。
（1）求粒子从P点出发至第一次到达x轴时所需的时间；
（2）若要使粒子能够回到P点，求电场强度的最大值。
【答案】 ，
【解析】（1）带电粒子在磁场中做圆周运动，设运动半径为R，运动周期为T，根据洛伦兹力公式及圆周运动规律，有
依题意，粒子第一次到达x轴时，运动转过的角度为，所需时间t1为
求得
（2）粒子进入电场后，先做匀减速运动，直到速度减小为0，然后沿原路返回做匀加速运动，到达x轴时速度大小仍为v0，设粒子在电场中运动的总时间为t2，加速度大小为a，电场强度大小为E，有
得
根据题意，要使粒子能够回到P点，必须满足
得电场强度最大值
15．（2013年第9题）三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示。a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等。将a、b和c处的磁感应强度大小分别记为B1、B2和B3，下列说法正确的是
A．B1=B2B．B1=B2=B3
C．a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里
D．a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里
【答案】AC
【解析】本题考查磁场的叠加，由于通过三条导线的电流大小相等，结合右手定则可判断出三条导线在a、b处产生的的合磁感应强度垂直直面向外，在c处垂直直面向里，且，故选项AC正确。
16．（2013年第14题）如图，纸面内有E、F、G三点，∠GEF=300，∠EFG=1350，空间有一匀强磁场，磁感应强度大小为B，方向垂直于纸面向外。先使带有电荷量为q(q>0)的点电荷a在纸面内垂直于EF从F点射出，其轨迹经过G点；再使带有同样电荷量的点电荷b在纸面内与EF成一定角度从E点射出，其轨迹也经过G点，两点电荷从射出到经过G点所用的时间相同，且经过G点时的速度方向也相同。已知点电荷a的质量为m，轨道半径为R，不计重力，求：
（1）点电荷a从射出到经过G点所用的时间；
（2）点电荷b的速度大小。
【答案】（1）πm/2qB （2）4qBR/3m
17．（2012年第10题）图中装置可演示磁场对通电导线的作用。电磁铁上下两磁极之间某一水平面固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆。当磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动。下列说法正确的是
A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动
B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动
C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动
D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动
【答案】BD
【解析】若a 接正极， b 接负极，电磁铁上为 S 极下为 N极，若e 接正极，
f 接负极，由左手定则可判断L向左滑动， e 接负极， f 接正极，则L 向右滑动，A错 B 对；若a 接负极， b 接正极，电磁铁上为 N极，下为 S 极，若此时e 接正极， f 接负极，则L 向右滑动，C 错 D正确．
18．（2012年16题）图（a）所示的xOy平面处于匀强磁场中，磁场方向与xOy平面（纸面）垂直，磁感应强度B随时间t变化的周期为T，变化图线如图（b）所示。当B为+B0时，磁感应强度方向指向纸外。在坐标原点O有一带正电的粒子P，其电荷量与质量之比恰好等于2π/(TB0)。不计重力。设P在某时刻t0以某一初速度沿y轴正向自O点开始运动，将它经过时间T到达的点记为A。
（1）若t0=0，则直线OA与x轴的夹角是多少？
（2） 若t0=T/4，则直线OA与x轴的夹角时多少？
（3）为了使直线OA与x轴的夹角为π/4，在019．（2011年第10题）空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界。一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射。这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子。不计重力。下列说法正确的是
A． 入射速度不同的粒子在磁场中的运动时间一定不同
B． 入射速度相同的粒子在磁场中的运动轨迹一定相同
C．在磁场中运动时间相同的粒子，其运动轨迹一定相同
D．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大
【解析】根据，得半径，入射速度相同的粒子半径一定相等，又入射点和入射方向相
同，所以圆心相同，所以运动轨迹一定相同，B正确；
D．粒子在磁场中运动时间，而，因比荷相等，所以周期T相等，在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大，D正确。
?入射速度不同的粒子在磁场中的运动时间可能相同，只要圆心角相同即可，如图，（注意：一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射，并不一定沿如图的箭头得的方向，只要在纸面所在的平面就垂直于磁场方向）也说明了在磁场中运动时间相同的粒子，其运动轨迹不一定相同，所以A、C错误。
【答案】BD
