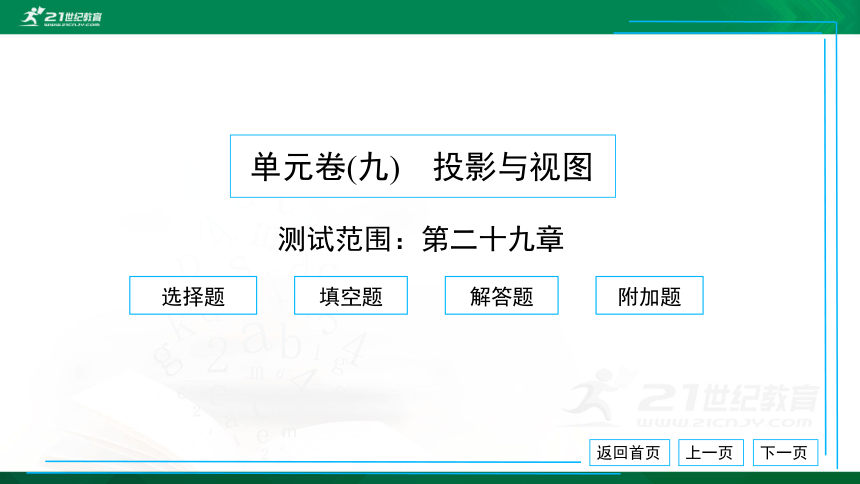

单元卷(九)　投影与视图
测试范围：第二十九章
选择题
填空题
附加题
解答题

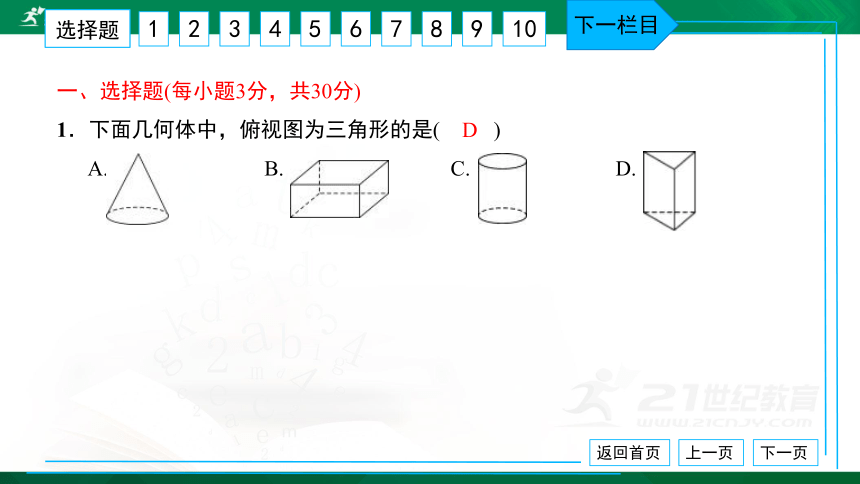

一、选择题(每小题3分，共30分) 1．下面几何体中，俯视图为三角形的是( ) A. B. C. D.
D
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

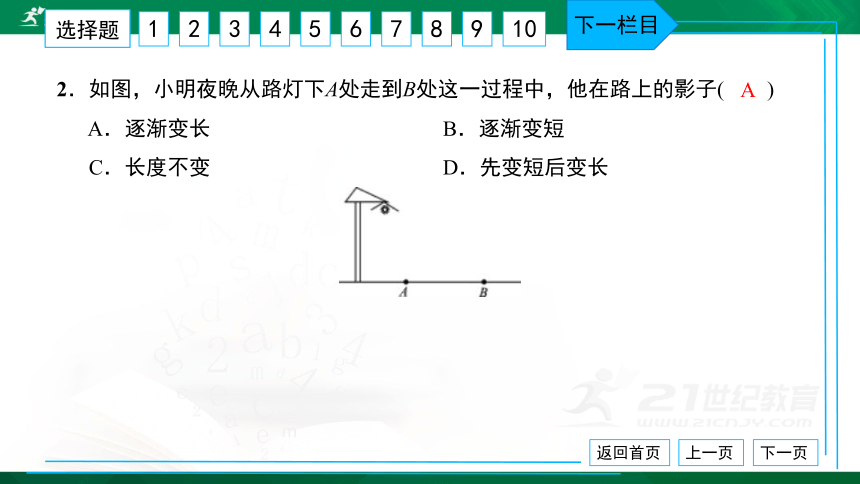

2．如图，小明夜晚从路灯下A处走到B处这一过程中，他在路上的影子( ) A．逐渐变长 B．逐渐变短 C．长度不变 D．先变短后变长
A
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

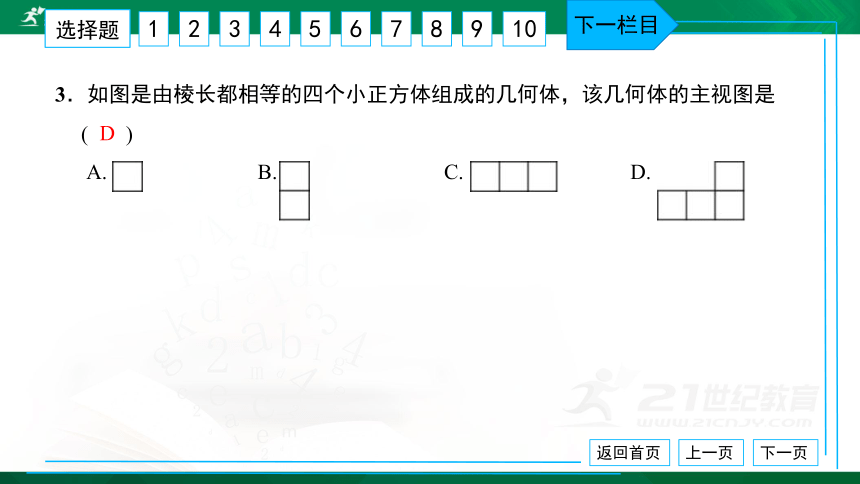

3．如图是由棱长都相等的四个小正方体组成的几何体，该几何体的主视图是
( ) A. B. C. D.
D
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

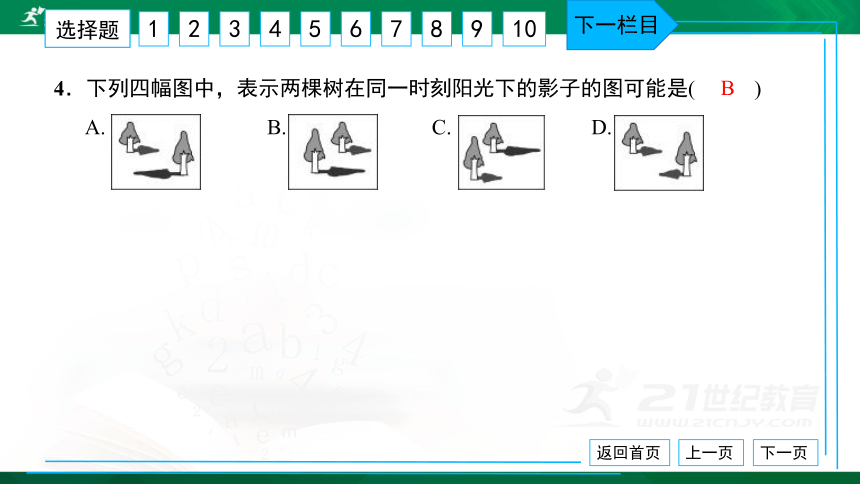

4．下列四幅图中，表示两棵树在同一时刻阳光下的影子的图可能是( ) A. B. C. D.
B
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

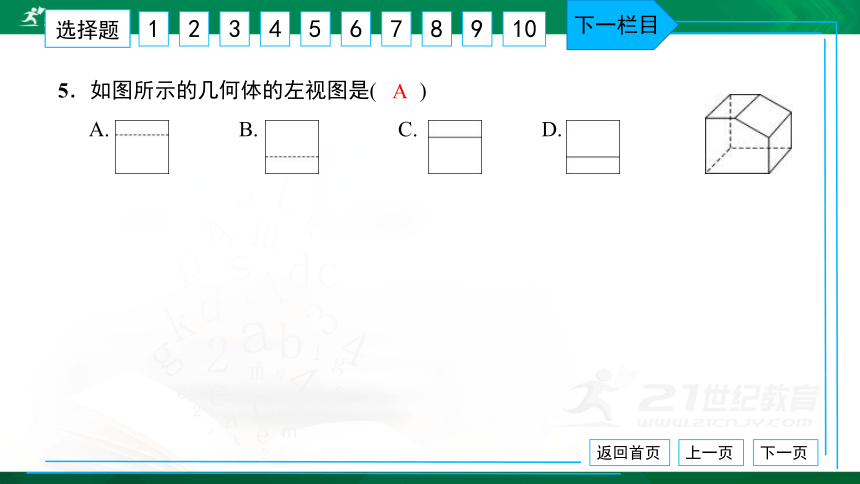

5．如图所示的几何体的左视图是( ) A. B. C. D.
A
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

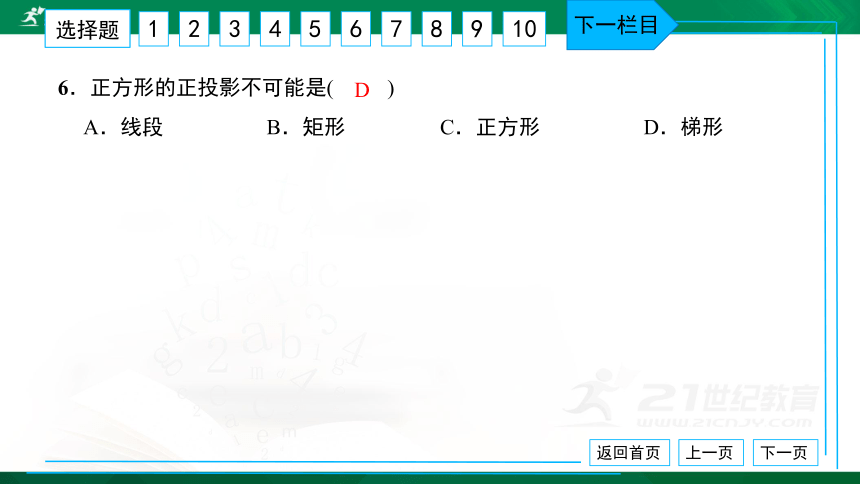

6．正方形的正投影不可能是( ) A．线段 B．矩形 C．正方形 D．梯形
D
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

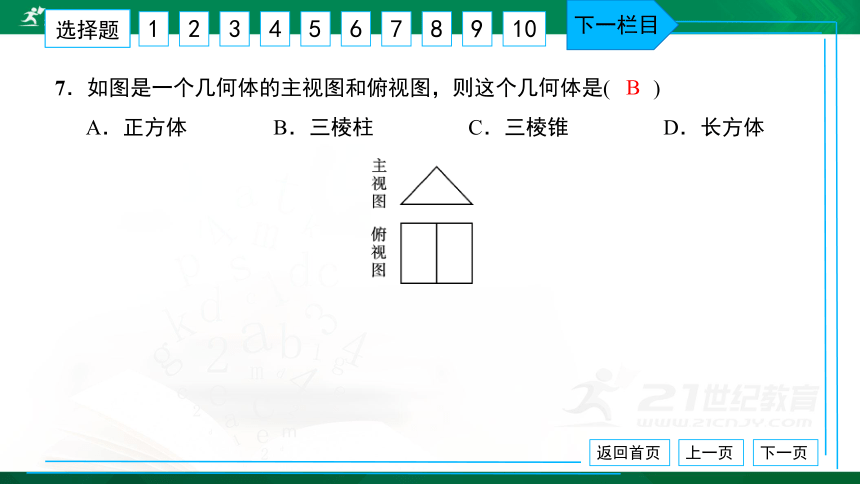

7．如图是一个几何体的主视图和俯视图，则这个几何体是( ) A．正方体 B．三棱柱 C．三棱锥 D．长方体
B
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

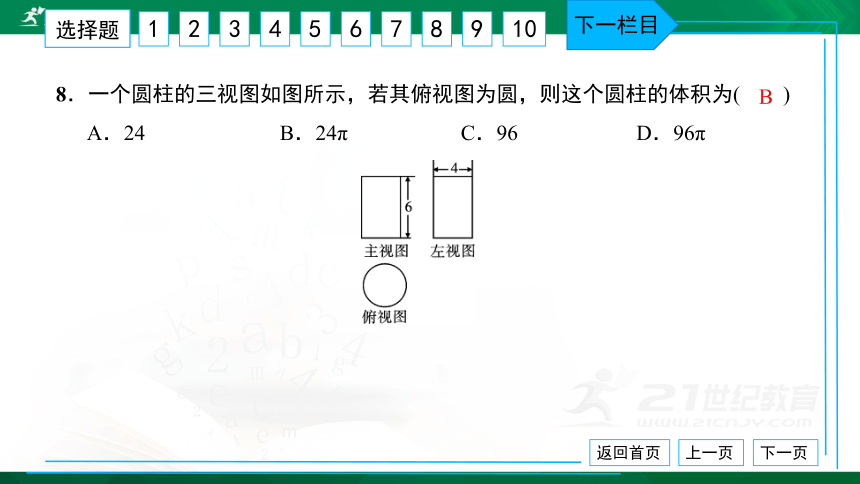

8．一个圆柱的三视图如图所示，若其俯视图为圆，则这个圆柱的体积为( ) A．24 B．24π C．96 D．96π
B
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

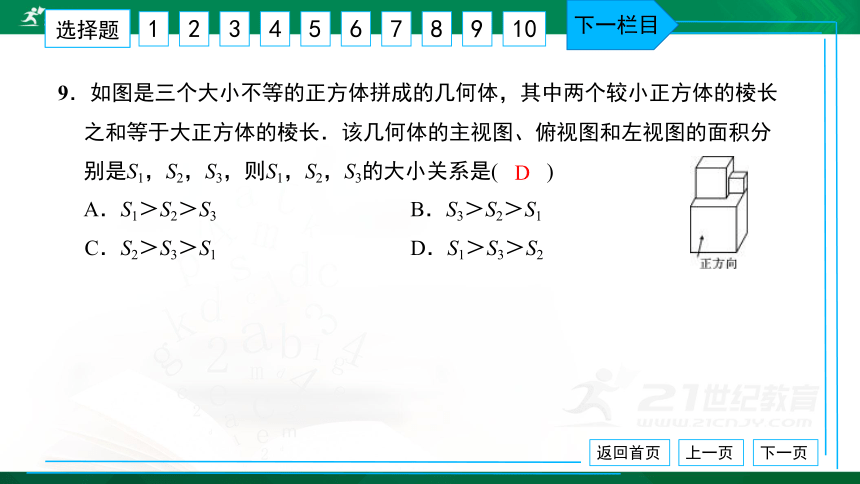

9．如图是三个大小不等的正方体拼成的几何体，其中两个较小正方体的棱长
之和等于大正方体的棱长．该几何体的主视图、俯视图和左视图的面积分
别是S1，S2，S3，则S1，S2，S3的大小关系是( ) A．S1＞S2＞S3 B．S3＞S2＞S1
C．S2＞S3＞S1 D．S1＞S3＞S2
D
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目

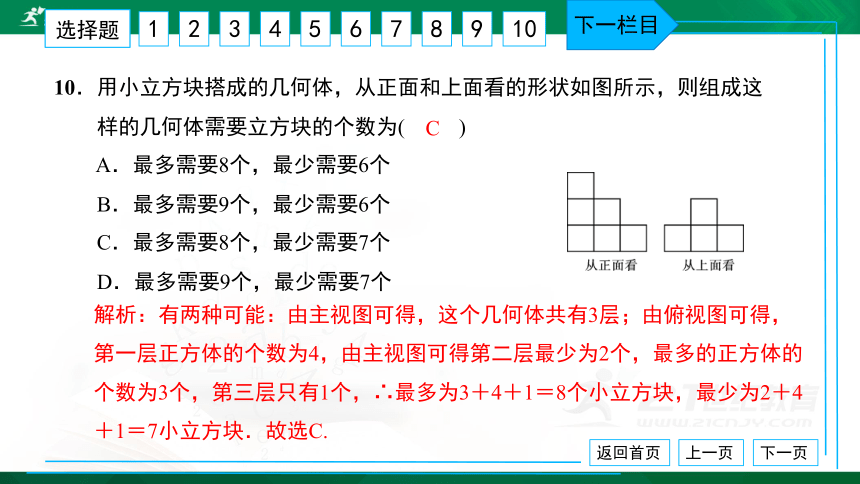

10．用小立方块搭成的几何体，从正面和上面看的形状如图所示，则组成这
样的几何体需要立方块的个数为( ) A．最多需要8个，最少需要6个
B．最多需要9个，最少需要6个 C．最多需要8个，最少需要7个
D．最多需要9个，最少需要7个
C
解析：有两种可能：由主视图可得，这个几何体共有3层；由俯视图可得，第一层正方体的个数为4，由主视图可得第二层最少为2个，最多的正方体的个数为3个，第三层只有1个，∴最多为3＋4＋1＝8个小立方块，最少为2＋4＋1＝7小立方块．故选C.
选择题
1
2
3
4
5
6
7
8
9
10
下一栏目
二、填空题(每小题3分，共24分)

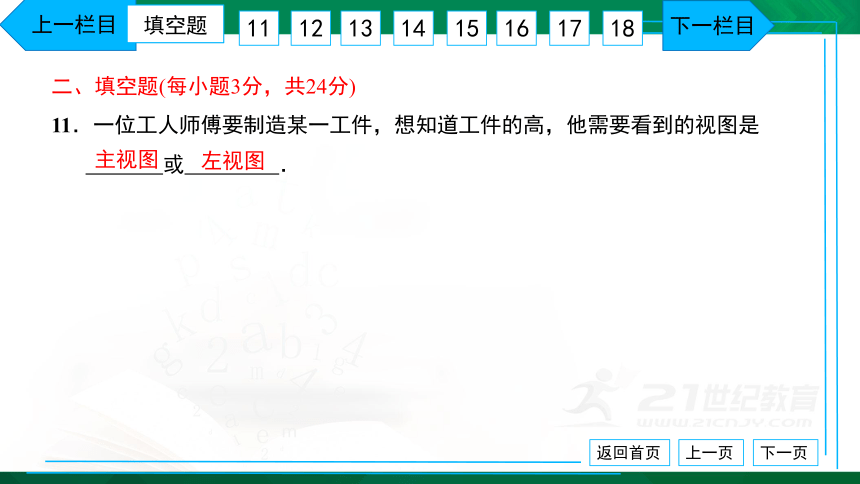

11．一位工人师傅要制造某一工件，想知道工件的高，他需要看到的视图是
或 ．
主视图
左视图
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
12．广场上一个大型艺术字在地上的投影如图所示，则该投影属于 ．
(填“平行投影”或“中心投影”)
中心投影
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
13．在如图所示的几何体中，其三视图中有矩形的是 .(写出所有正确
答案的序号)
①②
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
14．观察图中的几何体，指出右面的三幅图分别是从哪个方向看到的． (1)是 ，(2)是 ，(3)是 ．
上面
正面
左面
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
15．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视
图的面积是 .
5
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
16．如图，AB和DE是直立在地面上的两根立柱，AB＝7米，某一时刻AB在阳
光下的投影BC＝4米，在测量AB的投影时，同时测量出DE在阳光下的投
影长为6米，则DE的长为 米．
10.5
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
17．如图，圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后，在地面上
形成阴影(圆形)．已知桌面的半径为0.6 m，桌面距离地面1 m，若灯泡距
离地面3 m，则地面上阴影部分的面积为 m2.(结果保留π)
0.81π
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
18．一个直四棱柱的三视图及有关数据如图所示，它的俯视图是菱形，则这
个直四棱柱的侧面积为 cm2.
80
上一栏目
填空题
11
12
13
14
15
16
17
18
下一栏目
三、解答题(共66分) 19．(6分)如图，甲、乙、丙三根木棒垂直于地面，已知甲、乙两根木棒的影
子，请你先判断投影的类别，再画出丙木棒的影子，用线段表示．
解：是中心投影．如图，CD就是丙木棒的影子．
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
20．(8分)画出如图所示物体的三视图．
解：
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
21.(10分)已知木棒AB垂直投射于投影面α上的投影为A1B1，且木棒AB的长为8 cm. (1)如图1，若AB平行于投影面α，求A1B1长； (2)如图2，若木棒AB与投影面α的倾斜角为30°，求A1B1的长．
解：(1)由于是平行投影，故A1B1＝AB＝8 cm.
(2)过点A作AH⊥BB1，垂足为H. ∵AA1⊥A1B1，BB1⊥A1B1，∴四边形AA1B1H为矩形，∴AH＝A1B1. 在Rt△ABH中， ∵∠BAH＝30°，AB＝8 cm，∴AH＝4cm， 即A1B1＝4 cm.
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
22．(10分)如图是由几个小立方块搭成的几何体从上面看到的图形，小正方形里
的数字表示该位置小立方块的个数，请在左面的方格表中分别画出该几何
体的主视图和左视图．
　　
解：如图所示．
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
23．(10分)如图所示的是某个几何体的三视图． (1)说出这个几何体的名称； (2)根据图中有关数据，求这个几何体的表面积．
解：(1)根据三视图可得，这个立体图形是三棱柱．
(2)表面积为 ×3×4×2＋15×3＋15×4＋15×5＝192.
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
24．(10分)在桌面上，有由若干个完全相同的小正方体堆成的一个几何体A，如
图所示． (1)若将此几何体A的表面喷上红漆(放在桌面上的一面不喷)，则三个面上是
红色的小正方体有多少个？ (2)若现在你的手头还有一些相同的小正方体可添放在几何体A上，要保持主
视图和左视图不变，则最多可以添加几个小正方体？
解：(1)三个面上是红色的小正方体有2个．
(2)要保持主视图和左视图不变，则最多可以添加4个小正方体．
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
25．(12分)某兴趣小组开展课外活动．如图，小明从点M出发以1.5米/秒的速度，
沿射线MN方向匀速前进，2秒后到达点B，此时他(AB)在某一灯光下的影
长为MB，继续按原速行走2秒到达点D，此时他(CD)在同一灯光下的影子
GD仍落在其身后，并测得这个影长GD为1.2米，然后他将速度提高到原来
的1.5倍，再行走2秒到达点F，此时点A，C，E三点共线． (1)请在图中画出光源点O的位置，并画出小明位于点F时在这个灯光下的
影长FH(不写画法)；
解：(1)如图，点O和FH为所作．
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
(2)求小明到达点F时的影子FH的长．
由题意，可得BM＝BD＝2×1.5＝3，GD＝1.2，
DF＝1.5×1.5×2＝4.5.设AB＝CD＝EF＝a， 过点O作OK⊥MN于点K. ∵AB∥OK，∴△MAB∽△MOK，∴ ，即 ①. ∵CD∥OK，∴△GCD∽△GOK，
∴ ，即 ②.由①②得 ，解得DK＝2， ∴ ，FK＝DF－DK＝4.5－2＝2.5. ∵EF∥OK，∴△HEF∽△HOK，∴ ，即 ，解得HF＝1.5. 答：小明到达点F时的影子FH的长为1.5米．
上一栏目
解答题
19
20
21
22
23
24
25
下一栏目
附加题(20分) 如图是一个几何体的三视图． (1)写出这个几何体的名称； (2)根据所给数据计算这个几何体的表面积；
解：(1)圆锥．
(2)S表＝S侧＋S底＝π×6×2＋π×（ ）2
＝12π＋4π＝16π(cm2)．
上一栏目
附加题
(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你
求出这个线路的最短路程．
如图，将圆锥侧面展开，得到扇形ABB′，连接BC，BD， 则线段BD为所求的最短路程．设∠BAB′＝n°. ∵ ＝4π，∴n＝120，即∠BAB′＝120°. ∵C为 中点，∴∠BAD＝60°，∴AB＝AC，△ABC为等边三角形． 又∵D为AC的中点，∴BD⊥AC，∴∠ADB＝90°， ∴BD＝AB·sin∠BAD＝6× ＝3 (cm)， 即最短路程为3 cm.
上一栏目
附加题
