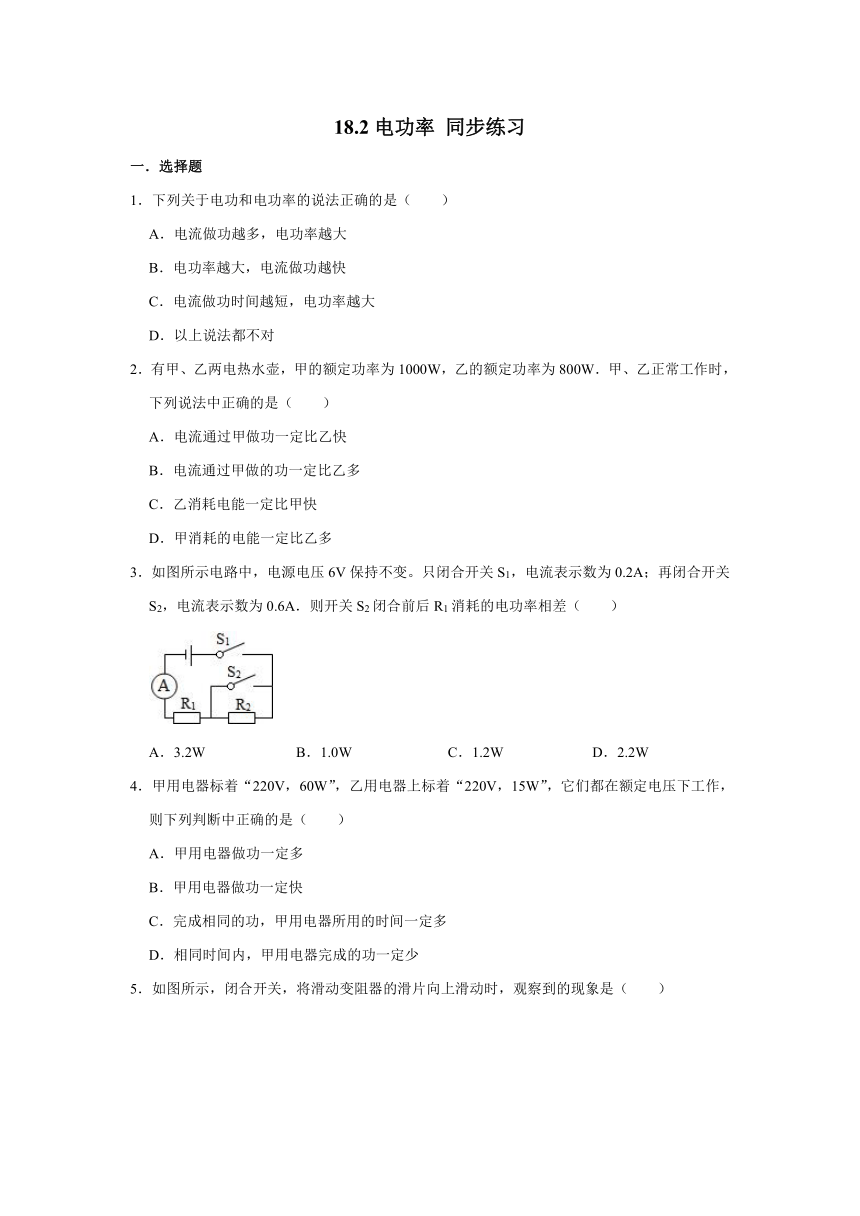

18.2电功率
同步练习
一.选择题
1.下列关于电功和电功率的说法正确的是(  )
A.电流做功越多,电功率越大
B.电功率越大,电流做功越快
C.电流做功时间越短,电功率越大
D.以上说法都不对
2.有甲、乙两电热水壶,甲的额定功率为1000W,乙的额定功率为800W.甲、乙正常工作时,下列说法中正确的是(  )
A.电流通过甲做功一定比乙快
B.电流通过甲做的功一定比乙多
C.乙消耗电能一定比甲快
D.甲消耗的电能一定比乙多
3.如图所示电路中,电源电压6V保持不变。只闭合开关S1,电流表示数为0.2A;再闭合开关S2,电流表示数为0.6A.则开关S2闭合前后R1消耗的电功率相差(  )
A.3.2W
B.1.0W
C.1.2W
D.2.2W
4.甲用电器标着“220V,60W”,乙用电器上标着“220V,15W”,它们都在额定电压下工作,则下列判断中正确的是(  )
A.甲用电器做功一定多
B.甲用电器做功一定快
C.完成相同的功,甲用电器所用的时间一定多
D.相同时间内,甲用电器完成的功一定少

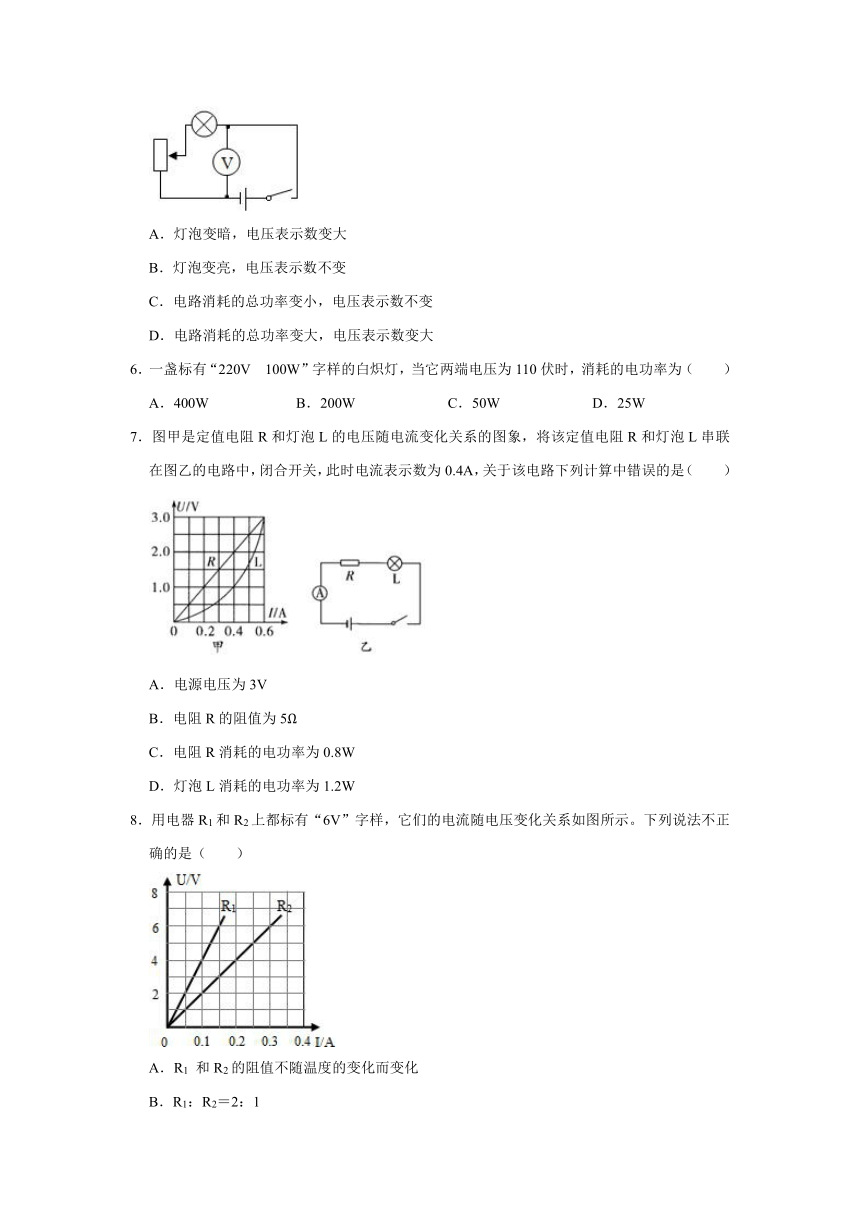

5.如图所示,闭合开关,将滑动变阻器的滑片向上滑动时,观察到的现象是(  )
A.灯泡变暗,电压表示数变大
B.灯泡变亮,电压表示数不变
C.电路消耗的总功率变小,电压表示数不变
D.电路消耗的总功率变大,电压表示数变大
6.一盏标有“220V
100W”字样的白炽灯,当它两端电压为110伏时,消耗的电功率为(  )
A.400W
B.200W
C.50W
D.25W
7.图甲是定值电阻R和灯泡L的电压随电流变化关系的图象,将该定值电阻R和灯泡L串联在图乙的电路中,闭合开关,此时电流表示数为0.4A,关于该电路下列计算中错误的是(  )
A.电源电压为3V
B.电阻R的阻值为5Ω
C.电阻R消耗的电功率为0.8W
D.灯泡L消耗的电功率为1.2W
8.用电器R1和R2上都标有“6V”字样,它们的电流随电压变化关系如图所示。下列说法不正确的是(  )
A.R1
和R2的阻值不随温度的变化而变化
B.R1:R2=2:1
C.R1和R2并联在4V电源上,通过电流I1:I2=2:1
D.R1和R2并联在4V电源上,消耗总功率为1.2W

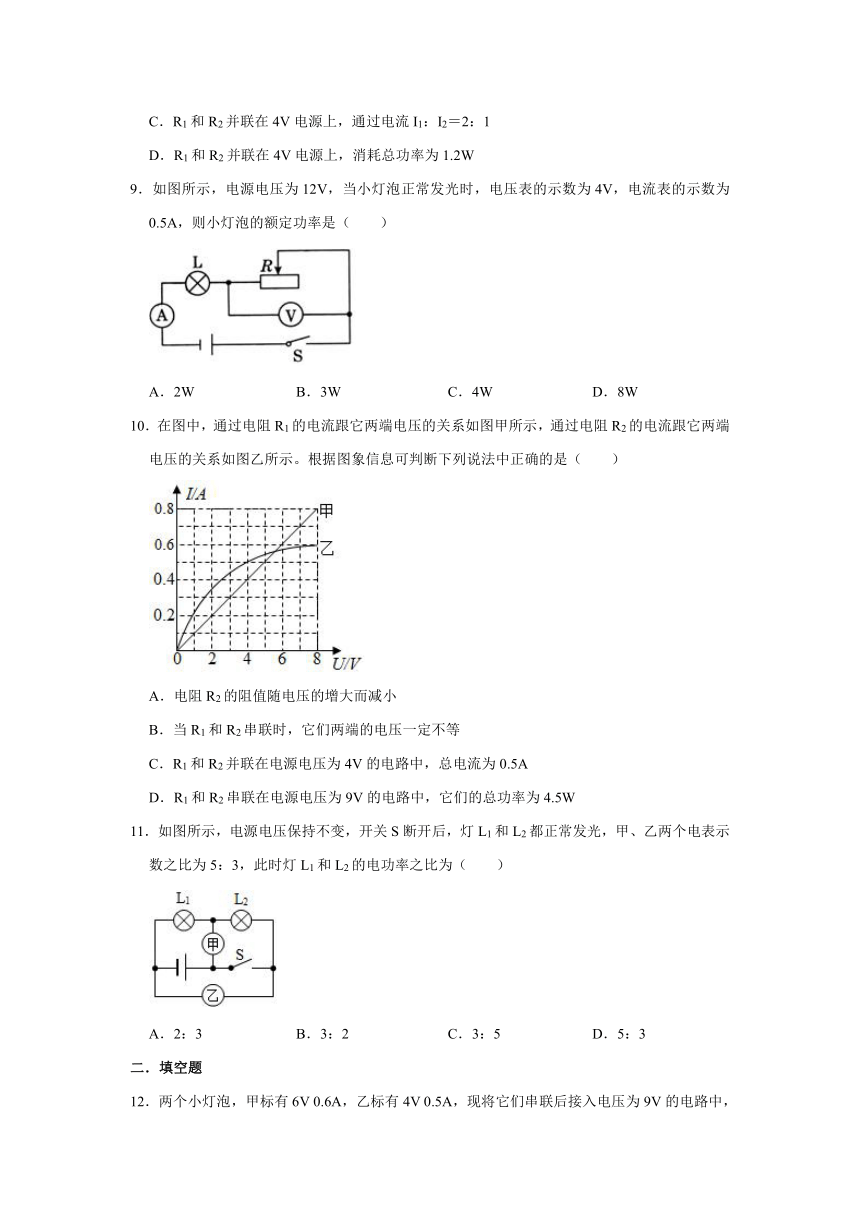

9.如图所示,电源电压为12V,当小灯泡正常发光时,电压表的示数为4V,电流表的示数为0.5A,则小灯泡的额定功率是(  )
A.2W
B.3W
C.4W
D.8W
10.在图中,通过电阻R1的电流跟它两端电压的关系如图甲所示,通过电阻R2的电流跟它两端电压的关系如图乙所示。根据图象信息可判断下列说法中正确的是(  )
A.电阻R2的阻值随电压的增大而减小
B.当R1和R2串联时,它们两端的电压一定不等
C.R1和R2并联在电源电压为4V的电路中,总电流为0.5A
D.R1和R2串联在电源电压为9V的电路中,它们的总功率为4.5W
11.如图所示,电源电压保持不变,开关S断开后,灯L1和L2都正常发光,甲、乙两个电表示数之比为5:3,此时灯L1和L2的电功率之比为(  )
A.2:3
B.3:2
C.3:5
D.5:3
二.填空题
12.两个小灯泡,甲标有6V
0.6A,乙标有4V
0.5A,现将它们串联后接入电压为9V的电路中,则
 灯更亮。

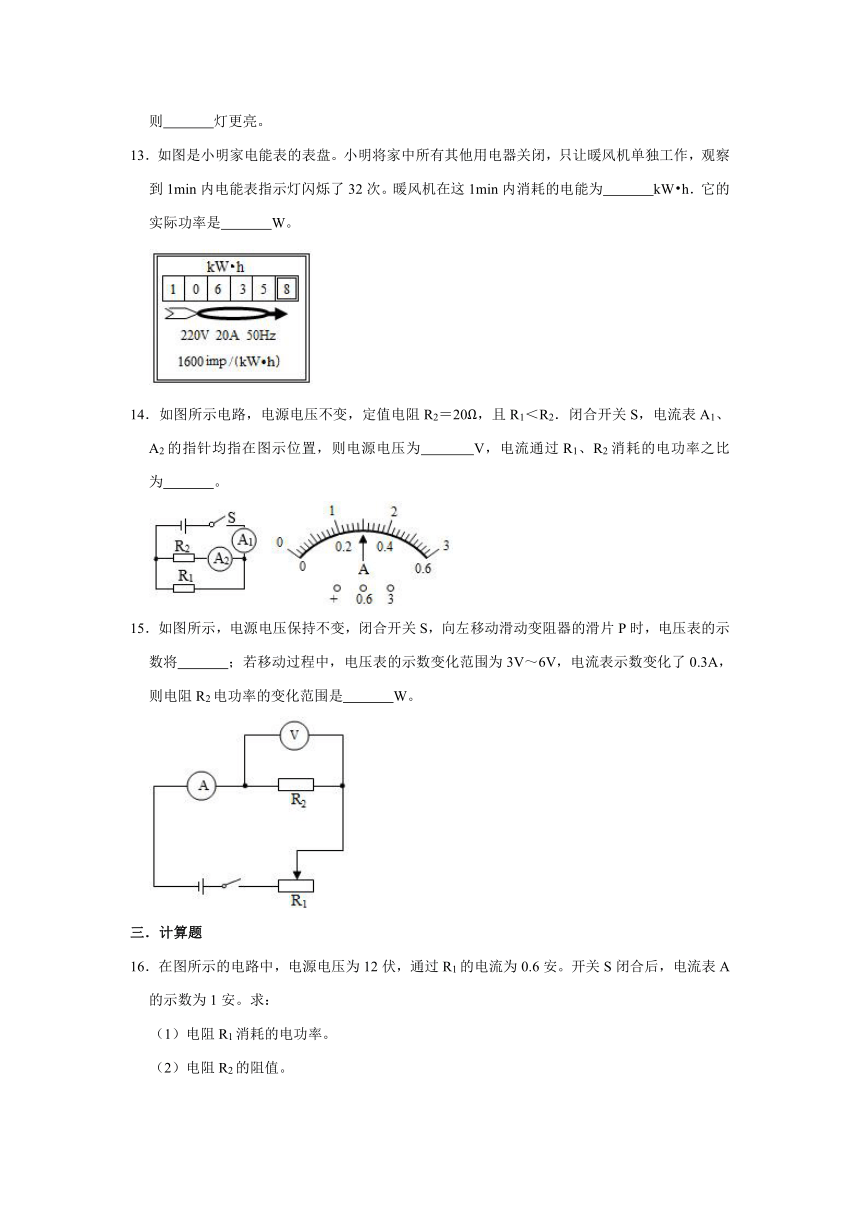

13.如图是小明家电能表的表盘。小明将家中所有其他用电器关闭,只让暖风机单独工作,观察到1min内电能表指示灯闪烁了32次。暖风机在这1min内消耗的电能为
 kW?h.它的实际功率是
 W。
14.如图所示电路,电源电压不变,定值电阻R2=20Ω,且R1<R2.闭合开关S,电流表A1、A2的指针均指在图示位置,则电源电压为
 V,电流通过R1、R2消耗的电功率之比为
 。
15.如图所示,电源电压保持不变,闭合开关S,向左移动滑动变阻器的滑片P时,电压表的示数将
 ;若移动过程中,电压表的示数变化范围为3V~6V,电流表示数变化了0.3A,则电阻R2电功率的变化范围是
 W。
三.计算题
16.在图所示的电路中,电源电压为12伏,通过R1的电流为0.6安。开关S闭合后,电流表A的示数为1安。求:
(1)电阻R1消耗的电功率。
(2)电阻R2的阻值。

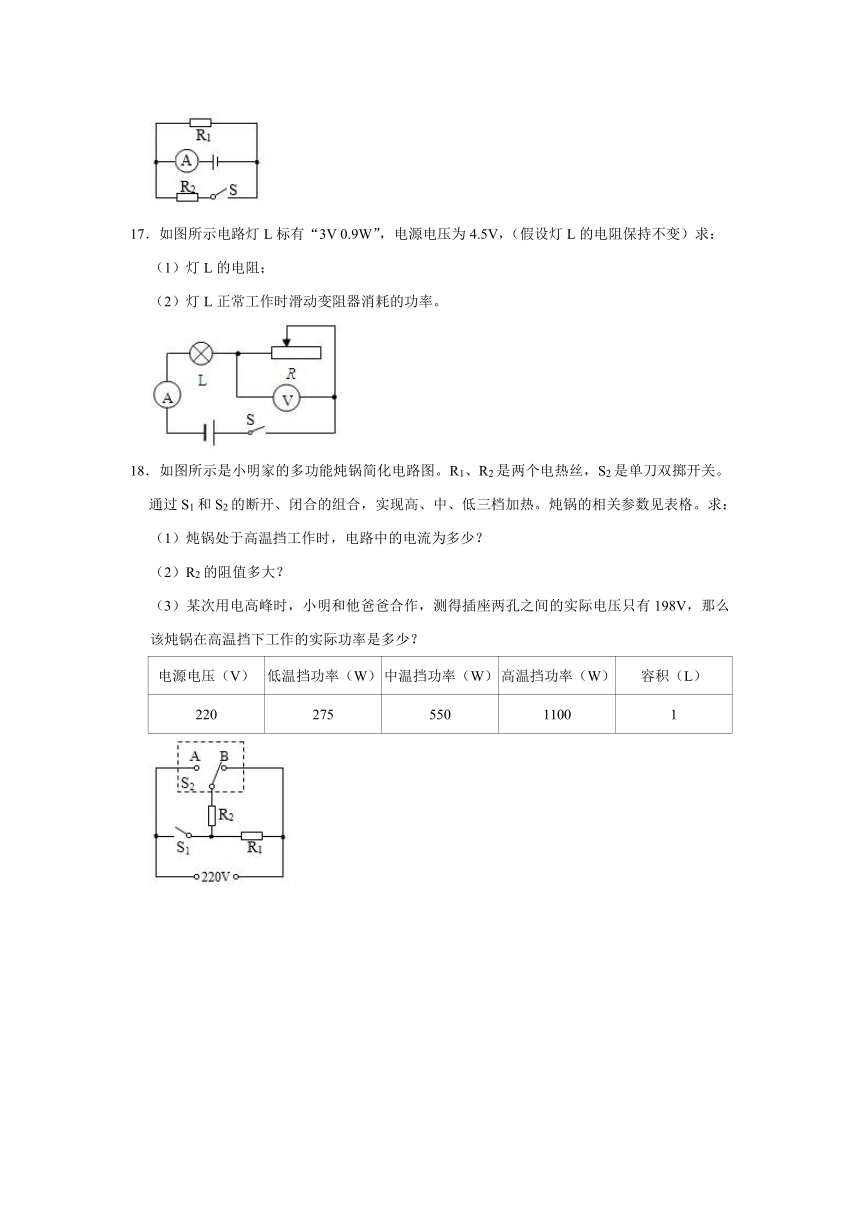

17.如图所示电路灯L标有“3V
0.9W”,电源电压为4.5V,(假设灯L的电阻保持不变)求:
(1)灯L的电阻;
(2)灯L正常工作时滑动变阻器消耗的功率。
18.如图所示是小明家的多功能炖锅简化电路图。R1、R2是两个电热丝,S2是单刀双掷开关。通过S1和S2的断开、闭合的组合,实现高、中、低三档加热。炖锅的相关参数见表格。求:
(1)炖锅处于高温挡工作时,电路中的电流为多少?
(2)R2的阻值多大?
(3)某次用电高峰时,小明和他爸爸合作,测得插座两孔之间的实际电压只有198V,那么该炖锅在高温挡下工作的实际功率是多少?
电源电压(V)
低温挡功率(W)
中温挡功率(W)
高温挡功率(W)
容积(L)
220
275
550
1100
1
参考答案
一.选择题
1.解:A、电流做功多,可以在很长时间内完成,即做功不一定快,其功率不一定大,故A错误。
B、电功率是表示电流做功快慢的物理量,即电功率越大,做功越快,故B正确。
C、电流做功用的时间越短,其电功率不一定大,从公式W=Pt可知,应该考虑做功的多少,故C错误。
D、根据以上可知,故D错误。
故选:B。
2.解:
AC.由题意可知,甲电热水壶的额定功率大于乙的额定功率,正常工作时的实际功率和额定功率相等,则P甲>P乙,
因电功率是表示用电器消耗电能快慢(电流做功快慢)的物理量,所以电流通过甲做功一定比乙快,甲消耗电能一定比乙快,故A正确、C错误;
BD.虽然P甲>P乙,但两电热水壶正常工作的时间未知,由W=Pt可知,不能比较电流做功的关系和两者消耗的电能的关系,故BD错误。
故选:A。
3.解:由电路图可知,只闭合开关S1时,R1与R2串联,电流表测电路中的电流;
再闭合开关S2时,电路为R1的简单电路,电流表测电路中的电流,
由I=可得,R1的阻值:
R1===10Ω,
由P=I2R可得,开关S2闭合前后R1消耗的电功率相差:
△P=P1′﹣P1=I22R1﹣I12R1=(0.6A)2×10Ω﹣(0.2A)2×10Ω=3.2W。
故选:A。
4.解:额定电压下,甲用电器的电功率为60W,乙用电器的功率为15W。
A.由W=Pt可知,电流做功的多少与通电时间有关,故A不正确;
B.电功率是表示电流做功快慢的物理量,甲用电器的功率较大,做功一定快,故B正确;
C.根据t=可知,完成相同的功,甲用电器所用的时间一定少,故C不正确;
D.根据W=Pt可知,相同时间内,甲甲用电器完成的功一定多,故D不正确。
故选:B。
5.解:这个电路为串联电路,滑动变阻器的滑片向上滑动,其阻值增大,电路总阻值R总=R滑+R灯,R总阻值也增大,根据欧姆定律I=可以知道I减小,据公式P=UI以及U=IR可得P灯=I2R灯,若I减小则灯泡实际功率P灯减小,灯泡变暗据此可以排除答案B,该电路中电压表测的是总电压,即电源电压,所以示数不变,据此可以排除A和D。
故选:C。
6.解:由铭牌知:RL===484Ω。
P===25W
故选:D。
7.解:由电路图可知,定值电阻R和灯泡L串联,电流表测电路中的电流。
A.由图甲可知,当电流表的示数I=0.4A时,定值电阻两端的电压UR=2V,灯泡两端的电压UL=1V,
因串联电路中总电压等于各分电压之和,所以电源电压:U=UR+UL=2V+1V=3V,故A正确;
B.由I=可得,定值电阻的阻值:R===5Ω,故B正确;
C.电阻R消耗的电功率:PR=URI=2V×0.4A=0.8W,故C正确;
D.灯泡L消耗的电功率:PL=ULI=1V×0.4A=0.4W,故D错误。
故选:D。
8.解:(1)两电阻的电流随电压变化关系为过原点的直线,故两电阻都为定值,R1
和R2的阻值不随温度的变化而变化,故A正确;
由图知,当电压为4V时,通过R1
和R2的电流分别为0.1A和0.2A,通过R1
和R2的电流之比:I1:I2=0.1A:0.2A=1:2,故C错误;
R1和R2并联在4V电源上,两电阻的电压相同,根据U=IR可知,在电压不变时,电流与电阻成反比,故R1:R2=I2:I1=0.2A:0.1A=2:1,故B正确;
(2)R1和R2并联在4V电源上,干路电流为:I=I1+I2=0.1A+0.2A=0.3A,
电路消耗的总功率为:P=UI=4V×0.3A=1.2W,故D正确。
故选:C。
9.解:由电路图可知,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流,
因串联电路中总电压等于各分电压之和,
所以,当小灯泡正常发光时,其两端的电压:
UL=U﹣UR=12V﹣4V=8V,
则小灯泡的额定功率:
PL=ULI=8V×0.5A=4W。
故选:C。
10.解:A、根据图乙可知,电阻R2的阻值随电压的增大而增大的,故A错误;
B、当R1和R2串联,并且R1=R2时,R1和R2分得的电压相等,故B错误;
C、根据图乙可知,当R1和R2两端电压均为4V时通过的电流分别为0.4A和0.5A,而干路电流等于各支路电流之和,所以总电流:I=0.4A+0.5A=0.9A,故C错误;
D、根据图示可知,当电路电流为0.5A时,R1和R2两端电压分别为4V和5V,即电源电压为9V,则它们的总功率:P=UI=9V×0.5A=4.5W,故D正确。
故选:D。
11.解:由于已知甲、乙两个电表示数之比,则甲、乙两个为同一类型的电表。
由图知,开关S断开后,如果甲电表为电压表,则电路处于开路状态,灯L1和L2都不能发光,因此甲、乙都为电流表,此时灯L1、L2并联连接,电流表甲测量干路电流,电流表乙测L2的电流;
因为并联电路干路电流等于各支路电流之和,且甲、乙两个电表的示数之比是5:3,
所以,通过灯L1和L2的电流之比为:
I1:I2=(5﹣3):3=2:3;
因为并联电路中各支路两端的电压相等,即U1=U2;
所以,由P=UI得,
P1:P2=U1I1:U2I2=I1:I2=2:3。
故选:A。
二.填空题
12.解:由I=可得,两灯的电阻分别:
R甲===10Ω,R乙===8Ω;
两灯泡串联时通过它们的电流相等,由P=UI=I2R可知,甲灯泡的电阻大,实际功率大,所以甲灯更亮。
故答案为:甲。
13.解:
1600imp/(kW?h)表示每消耗1kW?h的电能,指示灯闪烁1600次,
指示灯闪烁32次,则该用电器消耗的电能:
W=kW?h=0.02kW?h,
暖风机的实际电功率:
P===1.2kW=1200W。
故答案为:0.02;1200。
14.解:由电路图知,R1和R2并联,A1测干路电流,A2测R2支路电流;
(1)根据并联电路电流特点知,干路电流等于各支路电流之和,而两电流表指针偏转角度相同,
所以A1使用的是0~3A的量程,A2使用的是0~0.6A的量程,
由乙图知:A1示数为1.5A,A2示数为0.3A,即:I=1.5A,I2=0.3A;
由欧姆定律I=知,电源电压:
U=U2=I2R2=0.3A×20Ω=6V;
(2)由并联电路电流特点知:通过R1的电流:
I1=I﹣I2=1.5A﹣0.3A=1.2A,
因为并联电路各支路电压相等且等于电源电压,
所以电流通过R1、R2消耗的电功率之比为:====。
故答案为:6;4:1。
15.解:由电路图可知,R1、R2串联,电压表测R2两端的电压,电流表测电路中的电流。
(1)闭合开关S,向左移动滑动变阻器的滑片P时,接入电路中的电阻变小,电路的总电阻变小,
由I=可得,电路中的电流变大,R2两端的电压变大,则电压表的示数变大;
(2)当电压表的示数变化范围为3V~6V时,电流表示数变化了0.3A,则
△I=I2﹣I1=﹣=,
所以,电阻R2的阻值:
R2===10Ω,
当U2=3V和U2′=6V时,电阻R2电功率分别为:
P2′===3.6W,P2===0.9W,
则电阻R2电功率的变化范围是0.9W~3.6W。
故答案为:变大;0.9W~3.6。
三.计算题
16.解:由电路图可知,R1与R2并联,电流表测干路电流。
(1)因并联电路中各支路两端的电压相等,
所以,电阻R1消耗的电功率:
P1=UI1=12V×0.6A=7.2W;
(2)因并联电路中干路电流等于各支路电流之和,
所以,通过R2的电流:
I2=I﹣I1=1A﹣0.6A=0.4A,
由I=可得,电阻R2的阻值:
R2===30Ω。
答:(1)电阻R1消耗的电功率为7.2W。
(2)电阻R2的阻值为30Ω。
17.解:(1)由P=UI=可得,灯L的电阻:
RL===10Ω;
(2)由电路图可知,灯泡L与变阻器R串联,
因串联电路中各处的电流相等,且灯L正常工作,
所以,电路中的电流:
I===0.3A,
因串联电路中总电压等于各分电压之和,
所以,变阻器两端的电压:
UR=U﹣UL=4.5V﹣3V=1.5V,
滑动变阻器消耗的功率:
PR=URI=1.5V×0.3A=0.45W。
答:(1)灯L的电阻为10Ω;
(2)灯L正常工作时滑动变阻器消耗的功率为0.45W。
18.解:
(1)炖锅处于高温挡工作时,电路中的电功率为1100W,电路中的电压为220V;
由公式P=UI得此时电路中的电流为:I===5A;
(2)由公式P=知,电压一定时,电功率与电路电阻值成反比。由电路图知当两电阻并联时电路总电阻最小,当两电阻串联时电路总电阻最大,只有R1接在电路中时电路电阻值居中,所以此时处于中温挡。
由公式P=得:
R1===88Ω;
低温挡是R1与R2串联接在电路中,由公式P=得:
R串===176Ω;
由串联电路的电阻关系知:R2=R串﹣R1=176Ω﹣88Ω=88Ω;
(3)由题意分析知,高温挡时R1与R2并联接入电路。由公式P=得:
P1===445.5W
P2===445.5W
所以
P实=P1+P2=445.5W+445.5W=891W
答:(1)炖锅处于高温挡工作时,电路中的电流为5A;
(2)R2的阻值88Ω;
(3)某次用电高峰时,小明和他爸爸合作,测得插座两孔之间的实际电压只有198V,那么该炖锅在高温挡下工作的实际功率是891W。
