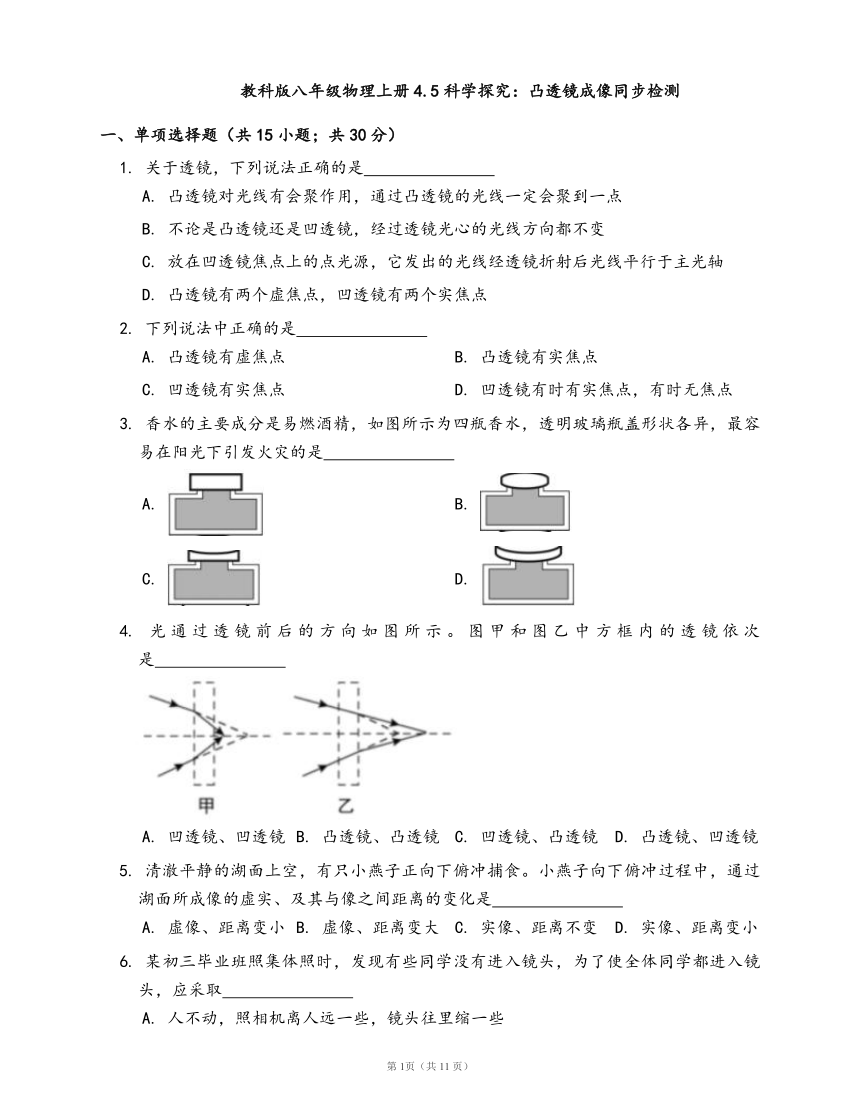

教科版八年级物理上册4.5科学探究：凸透镜成像同步检测
一、单项选择题（共15小题；共30分）
1.
关于透镜，下列说法正确的是
?
A.
凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点
B.
不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变
C.
放在凹透镜焦点上的点光源，它发出的光线经透镜折射后光线平行于主光轴
D.
凸透镜有两个虚焦点，凹透镜有两个实焦点
2.
下列说法中正确的是
?
A.
凸透镜有虚焦点
B.
凸透镜有实焦点
C.
凹透镜有实焦点
D.
凹透镜有时有实焦点，有时无焦点
3.
香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是
?
A.
B.
C.
D.
4.
光通过透镜前后的方向如图所示。图甲和图乙中方框内的透镜依次是
?
A.
凹透镜、凹透镜
B.
凸透镜、凸透镜
C.
凹透镜、凸透镜
D.
凸透镜、凹透镜
5.
清澈平静的湖面上空，有只小燕子正向下俯冲捕食。小燕子向下俯冲过程中，通过湖面所成像的虚实、及其与像之间距离的变化是
?
A.
虚像、距离变小
B.
虚像、距离变大
C.
实像、距离不变
D.
实像、距离变小
6.
某初三毕业班照集体照时，发现有些同学没有进入镜头，为了使全体同学都进入镜头，应采取
?
A.
人不动，照相机离人远一些，镜头往里缩一些
B.
人不动，照相机离人近一些，镜头往里缩一些
C.
人不动，照相机离人近一些，镜头往前伸一些
D.
照相机很镜头不动，人站近一些

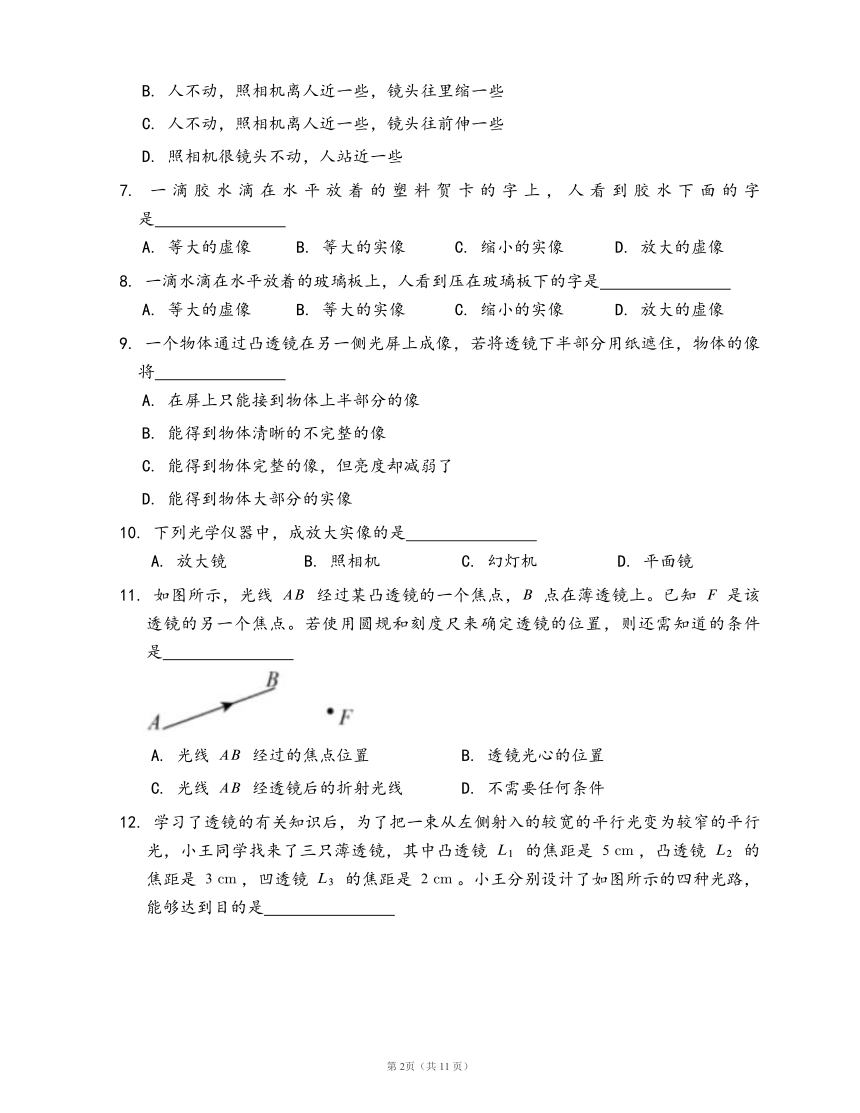

7.
一滴胶水滴在水平放着的塑料贺卡的字上，人看到胶水下面的字是
?
A.
等大的虚像
B.
等大的实像
C.
缩小的实像
D.
放大的虚像
8.
一滴水滴在水平放着的玻璃板上，人看到压在玻璃板下的字是
?
A.
等大的虚像
B.
等大的实像
C.
缩小的实像
D.
放大的虚像
9.
一个物体通过凸透镜在另一侧光屏上成像，若将透镜下半部分用纸遮住，物体的像将
?
A.
在屏上只能接到物体上半部分的像
B.
能得到物体清晰的不完整的像
C.
能得到物体完整的像，但亮度却减弱了
D.
能得到物体大部分的实像
10.
下列光学仪器中，成放大实像的是
?
A.
放大镜
B.
照相机
C.
幻灯机
D.
平面镜
11.
如图所示，光线
经过某凸透镜的一个焦点，
点在薄透镜上。已知
是该透镜的另一个焦点。若使用圆规和刻度尺来确定透镜的位置，则还需知道的条件是
?
A.
光线
经过的焦点位置
B.
透镜光心的位置
C.
光线
经透镜后的折射光线
D.
不需要任何条件
12.
学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜
的焦距是
，凸透镜
的焦距是
，凹透镜
的焦距是

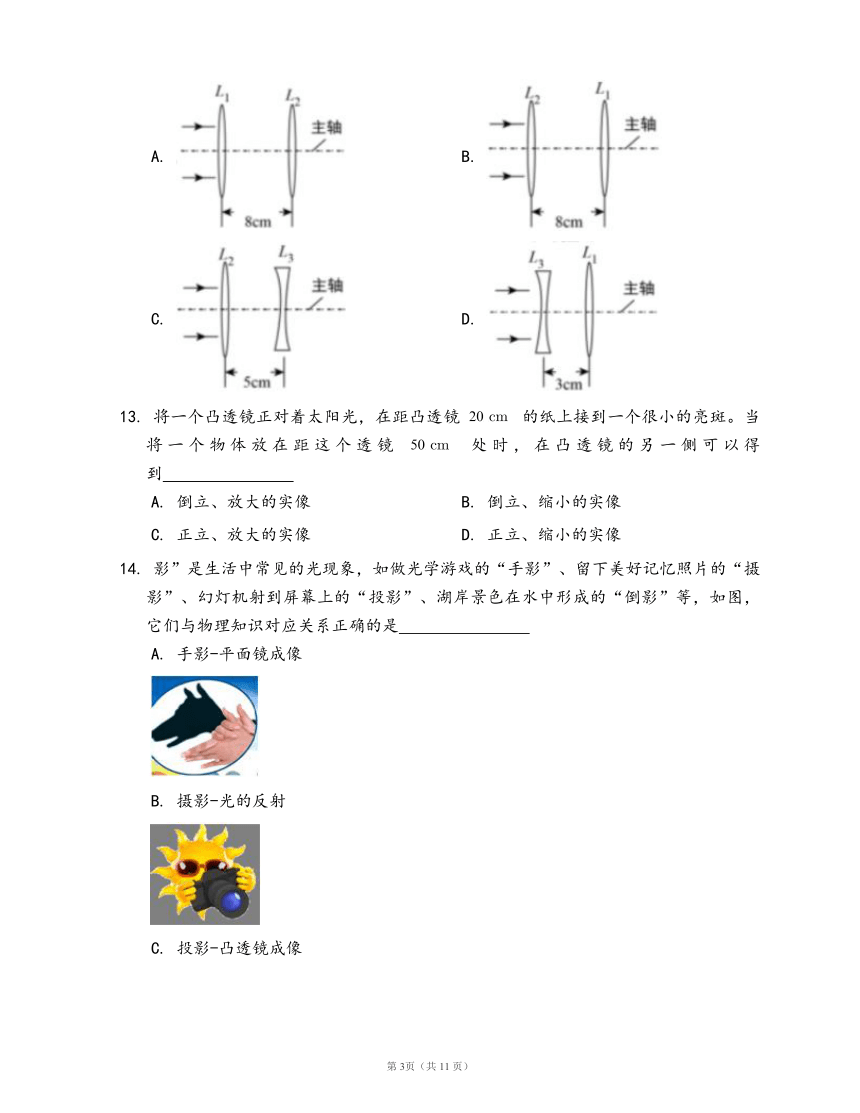

。小王分别设计了如图所示的四种光路，能够达到目的是
?
A.
B.
C.
D.
13.
将一个凸透镜正对着太阳光，在距凸透镜
的纸上接到一个很小的亮斑。当将一个物体放在距这个透镜
处时，在凸透镜的另一侧可以得到
?
A.
倒立、放大的实像
B.
倒立、缩小的实像
C.
正立、放大的实像
D.
正立、缩小的实像
14.
影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，如图，它们与物理知识对应关系正确的是
?
A.
手影-平面镜成像
B.
摄影-光的反射
C.
投影-凸透镜成像
D.
倒影-光的折射

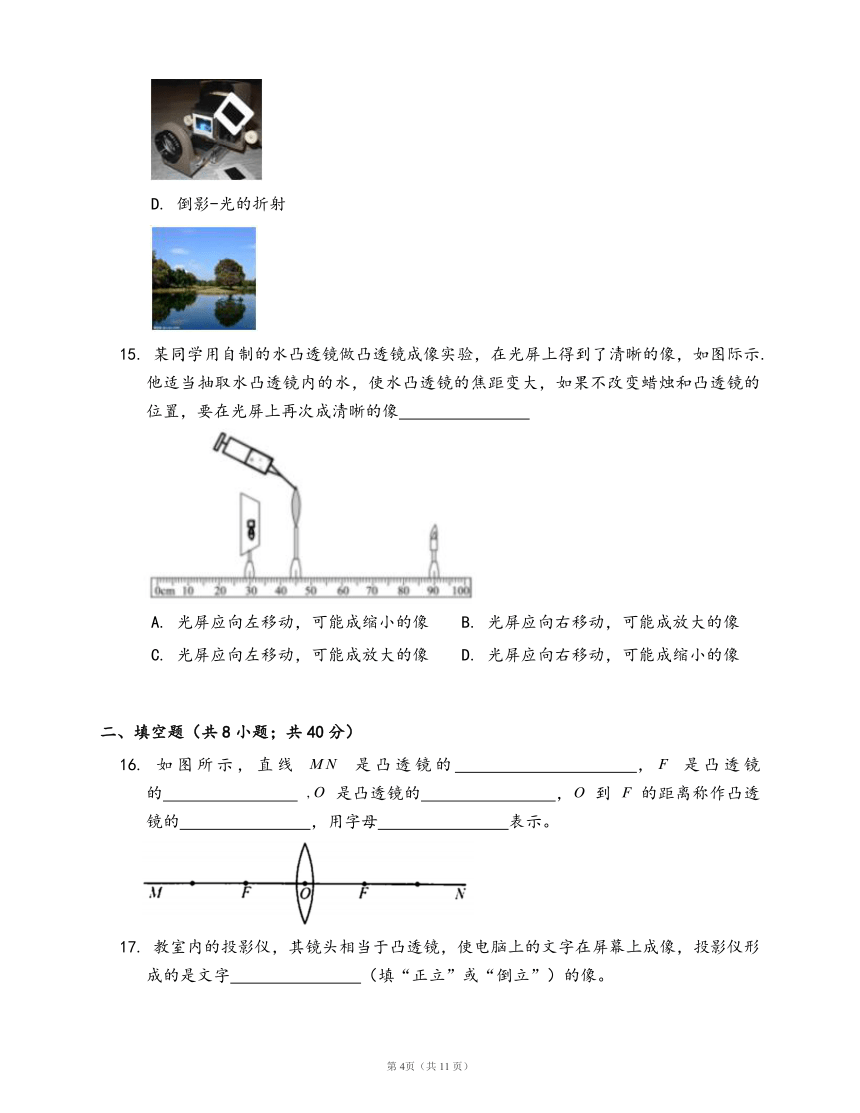

15.
某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图际示.他适当抽取水凸透镜内的水，使水凸透镜的焦距变大，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像
?
A.
光屏应向左移动，可能成缩小的像
B.
光屏应向右移动，可能成放大的像
C.
光屏应向左移动，可能成放大的像
D.
光屏应向右移动，可能成缩小的像
二、填空题（共8小题；共40分）
16.
如图所示，直线
是凸透镜的
?，
是凸透镜的
?
是凸透镜的
?，
到
的距离称作凸透镜的
?，用字母
?表示。
17.
教室内的投影仪，其镜头相当于凸透镜，使电脑上的文字在屏幕上成像，投影仪形成的是文字
?（填“正立”或“倒立”）的像。

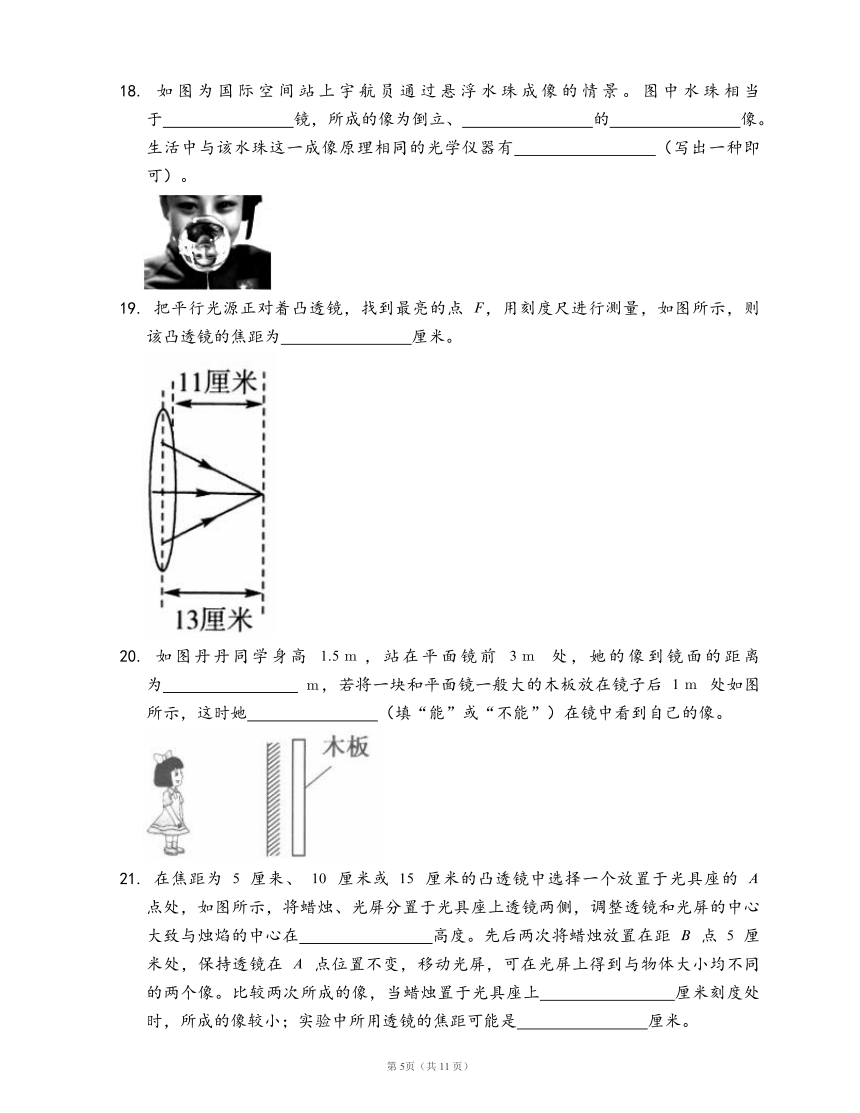

18.
如图为国际空间站上宇航员通过悬浮水珠成像的情景。图中水珠相当于
?镜，所成的像为倒立、
?的
?像。生活中与该水珠这一成像原理相同的光学仪器有
?（写出一种即可）。
19.
把平行光源正对着凸透镜，找到最亮的点
，用刻度尺进行测量，如图所示，则该凸透镜的焦距为
?厘米。
20.
如图丹丹同学身高
，站在平面镜前
处，她的像到镜面的距离为
?
，若将一块和平面镜一般大的木板放在镜子后
处如图所示，这时她
?（填“能”或“不能”）在镜中看到自己的像。
21.
在焦距为
厘来、
厘米或
厘米的凸透镜中选择一个放置于光具座的
点处，如图所示，将蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在
?高度。先后两次将蜡烛放置在距
点
厘米处，保持透镜在
点位置不变，移动光屏，可在光屏上得到与物体大小均不同的两个像。比较两次所成的像，当蜡烛置于光具座上
?厘米刻度处时，所成的像较小；实验中所用透镜的焦距可能是
?厘米。
22.
如图所示，保持矿泉水瓶与白纸的位置不变，当向空瓶中倒入水后，可观察到“黑白颠倒”的现象，这是由于倒入水后的矿泉水瓶相当于形成了一块
?镜。此时，若要将“黑白颠倒”的现象重新颠倒回来，白纸应
?
（选填“靠近”或“远离”）矿泉水瓶。
23.
在“探究凸透镜成像”的实验中，当烛焰距凸透镜
时，可以在光屏上成—个放大的像，移动蜡烛使它距透镜
，调整光屏，
?（选填“能”或“不能”）在光屏上得到清晰的像，若能得到像，那么成的是
?、
?的
?像。
三、简答题（共3小题；共30分）
24.
为了防火，禁止在森林中乱丢玻璃瓶，这是为什么?
25.
摄影小常识
①数码照相机是利用凸透镜能成缩小实像的原理制成的，它主要由镜头、光圈、快门和传感器（如
或
，相当于传统相机的胶片）等部件组成，如图（）所示。照相机的镜头相当于一个凸透镜，传感器相当于光屏。
②当图象光线从镜头通过、投射到传感器表面时，传感器就会产生电流，将光转化为电信号，再通过
转换器转换成数字图象信息储存起来。
③照相机的光圈环上刻有光圈数，根据景物明暗程度进行适当选择。快门上的数字表示曝光的时间是
秒的多少分之一，例如快门的大小“”表示曝光时间是
秒。照相时，要根据景物的明暗程度选择光圈和快门。拍摄较暗景物时，曝光的时间应当长一些，光圈要调大一些。
④数码相机可以使用光学变焦或数字变焦。光学变焦与传统相机差不多，就是通过镜头的移动来调节镜头到传感器的距离，使传感器上出现清晰的像。当被摄景物选定后，调节镜头到传感器的距离（俗称调焦），传感器上岀现清晰的像时，即可按下快门拍摄了。
（）照相时，物体离照相机镜头的距离应在什么范围，才能在传感器上成缩小的像?
（2）传感器上成清晰的像时，传感器与镜头的距离应在什么范围内?
（）如图（）所示，用照相机拍摄集体照时，人全站好后发现有些人没有进入画面，那么采取什么措施能使所有的人全部进入画面?
（）某人用“可调焦”相机拍摄景物，当你看到他按动快门时镜头伸岀很长，这说明他在拍近处的还是远处的物体?用光路图说明。
26.
用放大镜观察很细小的物体或照片时，要看清物体或照片的细节，应使放大镜靠近还是离开观察物体或照片?先试一试，然后用光路图说明结论。
答案
第一部分
1.
B
2.
B
3.
B
【解析】如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的应该是
瓶口，因为
瓶口是凸透镜，对光有汇聚作用，最容易在阳光下引发火灾。
4.
D
【解析】光通过甲中透镜后折射光线变得会聚了，因此应是凸透镜。
光通过乙中透镜后折射光线变得发散了，因此应是凹透镜。
5.
A
【解析】平静的湖水相当于平面镜，它把来自小燕子的光进行反射，反射光线反向延长相交就形成了像，由于该像不是实际光线会聚形成的，所以该像是虚像；
平面镜所成的像与物体到平面镜的距离相等，当小燕子向下俯冲过程中，由于小燕子与水面的距离变小，所以像与水面的距离也变小，故小燕子与像之间的距离在变小。
6.
A
【解析】根据凸透镜成像的规律知，使全体同学都进入镜头，是要把成的像变小点，就要像距变小，物距变大，故应人不动，照相机离人远一些，镜头往里缩一些。
7.
D
8.
D
9.
C
10.
C
11.
D
【解析】由题意知，
在凸透镜上，
经过焦点，连接
，并延长，还是经过焦点，以
为圆心，
为半径作圆，交
上为
，
就是凸透镜的另外一个焦点，连接
，则
就是主光轴，过
作
的垂线，交
于
点，
就是该凸透镜的中心位置，再以
画凸透镜就可以了，因此若使用圆规和刻度尺来确定透镜的位置了，故选D。
12.
A
【解析】A.对平行于主光轴的光线经
、
透镜组合折射后折射光线如图：
能把一束从左侧射入的较宽的平行光变为较窄的平行光，符合题干要求；
B.对平行于主光轴的光线经
、
透镜组合折射后折射光线如图：
能把一束从左侧射入的平行光变为较宽的平行光，不符合题干要求；
C.对平行于主光轴的光线经
、
透镜组合折射后折射光线如图：
一束从左侧射入的平行光，最后的折射光线不再是平行光，不符合题干要求；
D.对平行于主光轴的光线经
、
透镜组合折射后折射光线如图：
能把一束从左侧射入的平行光变为较宽的平行光，不符合题干要求。
13.
B
【解析】太阳离地球很远，太阳光达到地球上，几乎行光，太阳光正对着凸透镜，光线平行于主光轴，经凸透镜折射成一点，会聚在主光轴上，这点是凸透镜的焦点。
凸透镜到焦点的距离是
，焦距
。
物体到凸透镜的距离是物距，，，成倒立、缩小的实像。
14.
C
【解析】手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，故A错误；
摄影是利用凸透镜成倒立、缩小、实像，透镜是光的折射原理，故B错误；
投影是利用凸透镜成倒立、放大、实像，故C正确；
岸上的景物在水中的倒影是平面镜成像，平静的水面相当于平面镜，其原理是光的反射，故D错误。
15.
A
【解析】由图中可以看出，物距大于像距，在屏上得到清晰的倒立、缩小实像，；
适当抽取水凸透镜内的水，使水凸透镜的焦距变大，透镜的聚光能力变弱，光线会比抽取水前要延迟交汇，所以像会向远离透镜方向移动；
由图可知，像距
最大为
，即像距始终小于或等于物距，成倒立等大或缩小实像。
第二部分
16.
主光轴；焦点；光心；焦距；
17.
倒立
【解析】根据凸透镜的成像规律可知，投影仪是利用物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像的原理制成的，所以投影仪形成的是文字倒立的像。
18.
凸透；缩小；实；照相机（或摄像机）
【解析】本题考查的是凸透镜成像的应用，难度较小。图中所成的像为倒立、缩小的实像，那么水珠相当于凸透镜，照相机（或摄像机等）就是利用这一成像原理工作的。
19.
20.
；能
21.
同一；；
或
22.
凸透；靠近
【解析】圆柱矿泉水瓶中注入水相当于凸透镜，矿泉水瓶后白纸上的水平箭头为物体；
当物体在凸透镜的二倍焦距以外时可以成倒立、缩小的实像，当物体在凸透镜的焦距与二倍焦距之间时可以成倒立、放大的实像。
因此当向空瓶中倒入水后，可观察到“黑白颠倒”的现象，若要将“黑白颠倒”的现象重新颠倒回来，当物体在凸透镜的焦距之内时可以成正立、放大的虚像，因此白纸应靠近矿泉水瓶，位于凸透镜的焦距之内即可。
23.
能；倒立；缩小；实
第三部分
24.
玻璃瓶相当于凸透镜，可将阳光会聚到焦点上，引发火灾。
25.
应在大于两倍焦距的地方；在大于一倍焦距而小于两倍焦距范围内；照相机离人远一些，并同时将镜头往后缩，减小像距；当看到某人拍摄时，镜头伸出，表明像距增大（即在下图中，像由
位置移动到
位置），物体向两倍焦距靠近（即物体由
位置移动到
位置），所以拍摄的是近物。
26.
应使放大镜离开观察物体或照片一些。如图所示，物体在
位置时，成像在
位置；物体在
位置时，成像在
位置，由此可知当物体放在凸透镜一倍焦距内时，物体距离凸透镜越远，成的像越大。
