北师大版 物理九年级 全一册 13.5 家庭电路 练习（带答案）

家庭电路练习
一、单选题
如图所示是某家庭电路的一部分。下列关于家庭电路的说法中，正确的是
A.
照明灯与插座之间是串联的
B.
控制灯泡的开关应与灯泡串联，且要接在火线上
C.
三孔插座的接线是右零左火上接地
D.
将三脚插头中间插头掰掉，插入插座，用电器也能安全工作
关于家庭电路，下列说法正确的是
A.
在家庭电路中，同时工作的用电器越多，总电阻越大
B.
选用插座时，最好使用两孔插座
C.
如果家庭电路中不安装保险丝，当发生短路时，会因为通过用电器的电流过大而烧毁用电器
D.
电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多
在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原因可能是
A.
电路中用电器的总功率过大
B.
第二个电烤炉的电阻丝烧断了
C.
灯泡的灯丝烧断了
D.
开关接触不良
家庭电路中的保险丝熔断了，以下原因中不可能的是
A.
家庭中用电器的总功率过大
B.
电灯开关中的两根导线相碰
C.
保险丝的规格不合适，熔断电流太小
D.
插头中的两根导线相碰

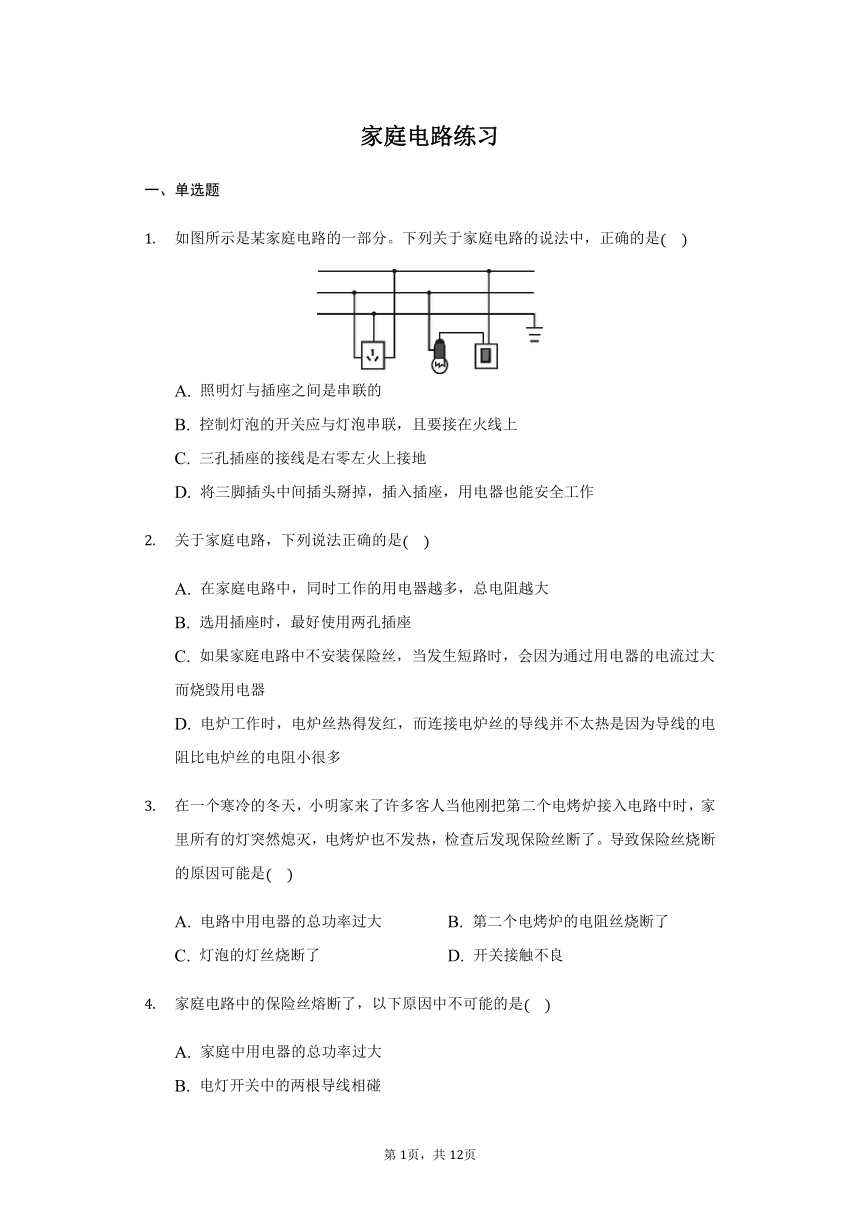

如图是常用的带有多插孔的插排。某一天小明将家中其他用电器关闭，在插排中插入台灯，起初台灯正常工作，过了一会台灯熄灭，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是
A.
插排上的插孔与指示灯是串联关系
B.
“跳闸”的原因一定是电路发生了断路
C.
“跳闸”的原因一定是电路发生了短路
D.
“跳闸”的原因可能是电路总功率过大
如图是小轩家的部分电路。下列说法正确的是
A.
若熔断器熔丝熔断了，可以用铜丝代替
B.
若导线cd间断路，仍然可以安全使用三线插座
C.
若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D.
若ab间断路，灯泡L仍能正常工作

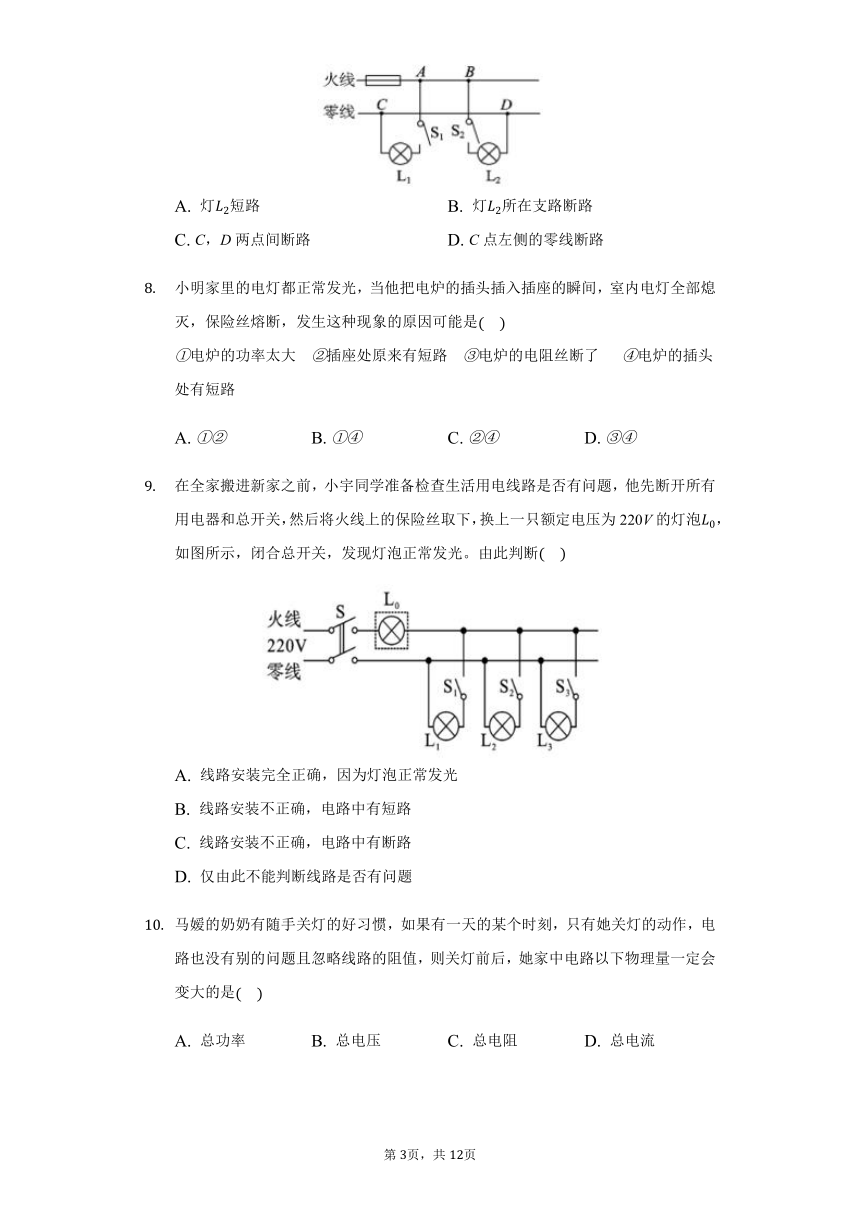

如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：
闭合，灯亮；
断开，闭合，灯不亮；
再用试电笔测A，B，C，D四个接线点，发现只有测C点时氖管不发光。
若电路中只有一处故障，则是
A.
灯短路
B.
灯所在支路断路
C.
C，D两点间断路
D.
C点左侧的零线断路
小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是
电炉的功率太大??
插座处原来有短路?
?电炉的电阻丝断了?
?
电炉的插头处有短路
A.
B.
C.
D.

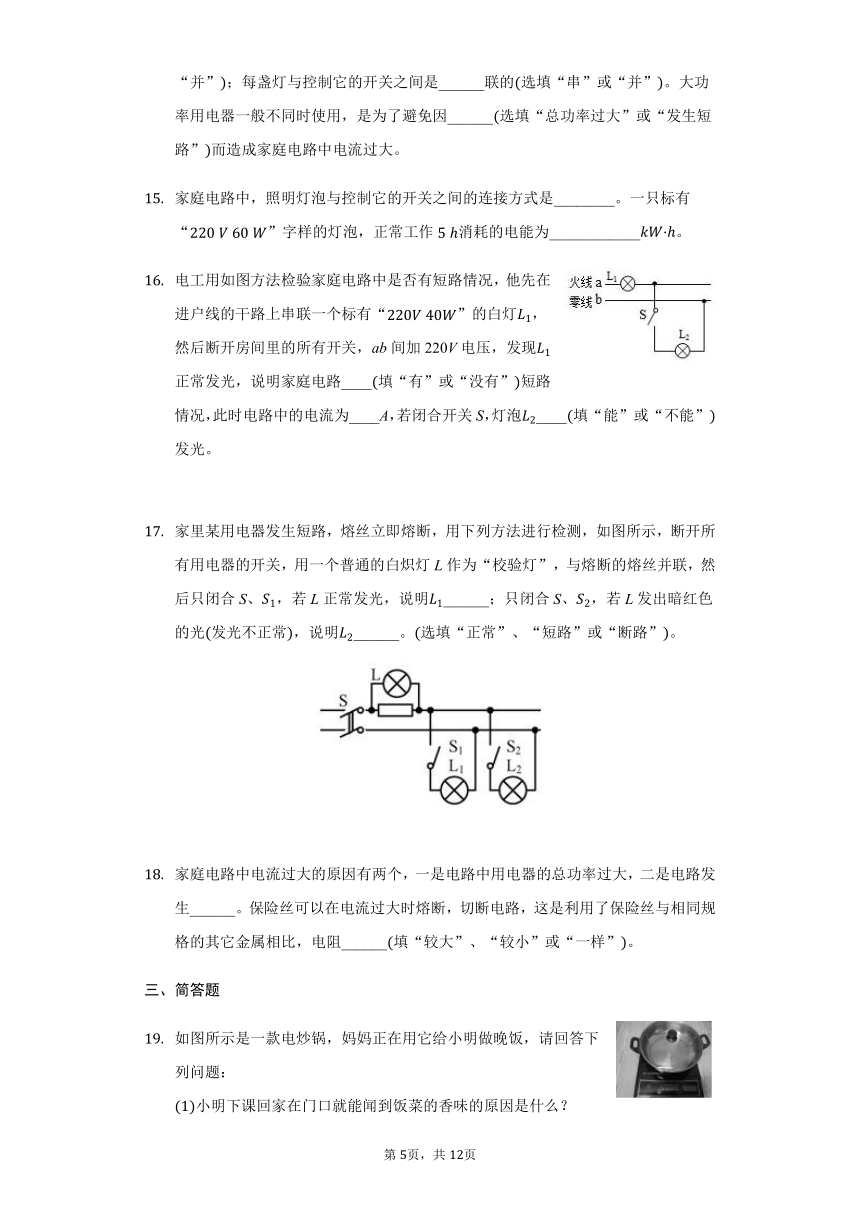

在全家搬进新家之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，如图所示，闭合总开关，发现灯泡正常发光。由此判断????
A.
线路安装完全正确，因为灯泡正常发光
B.
线路安装不正确，电路中有短路
C.
线路安装不正确，电路中有断路
D.
仅由此不能判断线路是否有问题
马嫒的奶奶有随手关灯的好习惯，如果有一天的某个时刻，只有她关灯的动作，电路也没有别的问题且忽略线路的阻值，则关灯前后，她家中电路以下物理量一定会变大的是
A.
总功率
B.
总电压
C.
总电阻
D.
总电流

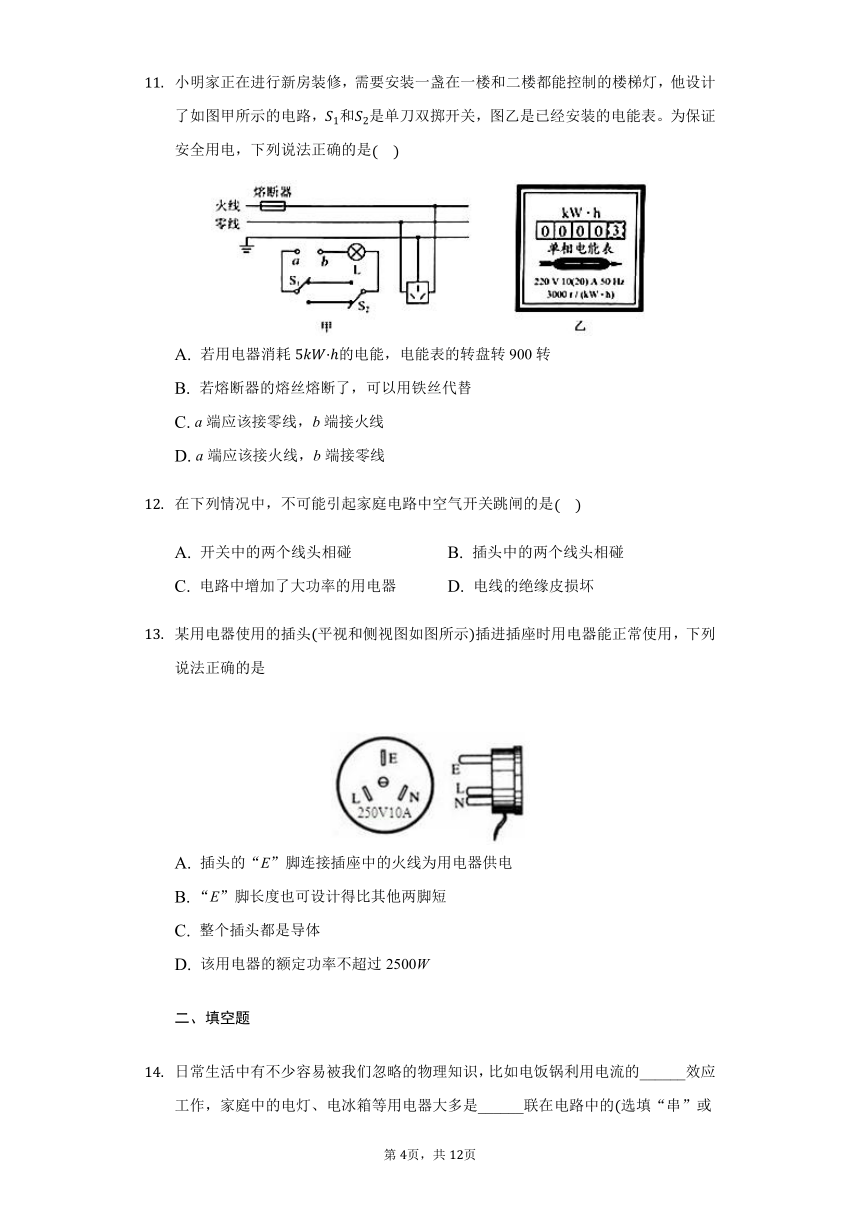

小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，他设计了如图甲所示的电路，和是单刀双掷开关，图乙是已经安装的电能表。为保证安全用电，下列说法正确的是
A.
若用电器消耗的电能，电能表的转盘转900转
B.
若熔断器的熔丝熔断了，可以用铁丝代替
C.
a端应该接零线，b端接火线
D.
a端应该接火线，b端接零线
在下列情况中，不可能引起家庭电路中空气开关跳闸的是
A.
开关中的两个线头相碰
B.
插头中的两个线头相碰
C.
电路中增加了大功率的用电器
D.
电线的绝缘皮损坏
某用电器使用的插头平视和侧视图如图所示插进插座时用电器能正常使用，下列说法正确的是
A.
插头的“E”脚连接插座中的火线为用电器供电
B.
“E”脚长度也可设计得比其他两脚短
C.
整个插头都是导体
D.
该用电器的额定功率不超过2500W
二、填空题

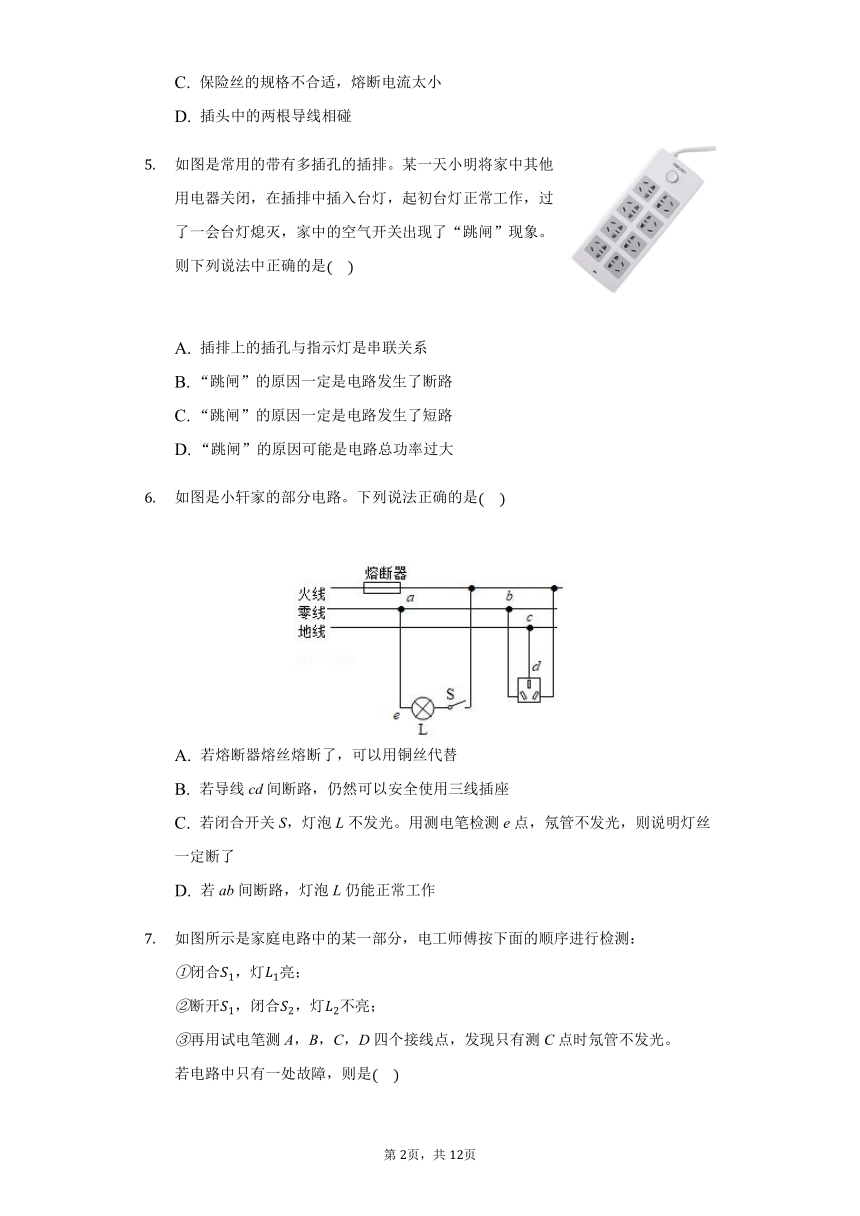

日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的______效应工作，家庭中的电灯、电冰箱等用电器大多是______联在电路中的选填“串”或“并”；每盏灯与控制它的开关之间是______联的选填“串”或“并”。大功率用电器一般不同时使用，是为了避免因______选填“总功率过大”或“发生短路”而造成家庭电路中电流过大。
家庭电路中，照明灯泡与控制它的开关之间的连接方式是________。一只标有“”字样的灯泡，正常工作消耗的电能为____________。
电工用如图方法检验家庭电路中是否有短路情况，他先在进户线的干路上串联一个标有“”的白灯，然后断开房间里的所有开关，ab间加220V电压，发现正常发光，说明家庭电路____填“有”或“没有”短路情况，此时电路中的电流为____A，若闭合开关S，灯泡____填“能”或“不能”发光。
家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、，若L正常发光，说明______；只闭合S、，若L发出暗红色的光发光不正常，说明______。选填“正常”、“短路”或“断路”。
家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路发生______。保险丝可以在电流过大时熔断，切断电路，这是利用了保险丝与相同规格的其它金属相比，电阻______填“较大”、“较小”或“一样”。
三、简答题
如图所示是一款电炒锅，妈妈正在用它给小明做晚饭，请回答下列问题：
小明下课回家在门口就能闻到饭菜的香味的原因是什么？
电炒锅为什么要用三脚插头？
饭菜放凉以后小明为什么闻不到香味了？
夏天“桑拿天”居民家里的空调、电扇全部启动会导致电线超负荷，长时间，会使导线内金属发热，从而引起火灾。
电线超负荷是什么意思？
家庭电路中用电器总功率过大为什么会引起火灾？
外壳是金属的用电器的插头通常都用三脚插头，这是为什么？
答案和解析
1.【答案】B
【解析】【试题解析】
解：
A、插座是为了方便可移动的用电器而设置的，插座和照明灯是并联的，故A错误；
B、由安全用电原则可知，控制灯泡的开关应与灯泡串联，要接在火线和灯泡之间，故B正确；
C、三孔插座的接线是左零右火上接地，故C错误；
D、三脚插头的“中间插头”是把用电器的金属外壳与大地相连接，若掰掉中间插头，外壳脱离地线，外壳漏电时，容易发生触电事故，故D错误。
2.【答案】D
【解答】
A.家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小，故A错误；
B.三孔插座的上孔接地线，金属外壳的用电器连接三孔插座的上孔，这样在金属外壳的用电器漏电时，避免出现触电事故，所以对与金属外壳的用电器，选用插座时，最好使用三孔插座，故B错误；
C.发生短路时，用电器中没有电流通过，但线路上的电流会很大，因此线路或电源将会被烧坏，但用电器不会损坏，故C错误；
D.电炉在使用时，电炉丝和导线串联，，通电时间t相同，
，，
电流产生的热量：
，
从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象，故D正确。
故选D。
3.【答案】A
【解析】【试题解析】
解：由于电烤炉的电功率过大，当把电烤炉接入电路中时，电路中的电流过大，保险丝迅速发热熔断，避免损坏电路。
故选：A。
4.【答案】B
【解析】【试题解析】
解：A、根据可得：，家庭电路中的电压是一定的，，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断；
B、拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断；
C、如果保险丝的熔断电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断；
D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝。
5.【答案】C
【解答】
A.插排上的插孔与指示灯是并联，故A错误；
家庭电路跳闸的原因是电流过大，电流过大的原因有两个：短路和接入用电器的总功率过大，如果是总功率过大，接入台灯就会跳闸，过了一会台灯熄灭，家中的空气开关才出现了“跳闸”现象，所以是电路发生了短路，故C正确，BD错误。
故选C。
6.【答案】D
【解析】【试题解析】
解：
A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻较小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；
C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；
D、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。
7.【答案】C
【解答】
闭合，灯亮，说明电路中有电流，电路为通路，则从保险丝以及c点左侧的零线都没有断路；
断开，闭合，灯不亮，灯不亮的原因有两个：一个是断路、一个是短路，
若灯短路时，电路的电流会很大，将保险丝烧断，则试电笔接触A、B两个接线点时，氖管都不会发光，不符合题意；
若灯所在支路开路，则试电笔接触D点时氖管不发光，不符合题意；
若C、D两点间开路，灯泡与零线不能构成闭合电路，没有电流通过，灯泡不会发光，但D点会通过灯泡与火线间接相连，则试电笔接触D点时氖管会发光，符合题意；
故选C。
8.【答案】B
【解答】
电炉的功率很大，可能造成电路总功率过大，保险丝烧断，故正确；
插座处原来有短路，灯泡不会发光，故错误；
电炉的电阻丝断了，电炉不会工作，不会影响整个电路，故错误；
电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝，故正确。
故ACD不符合题意、B符合题意。
9.【答案】B
【解答】
当在火线处接入灯泡时，灯泡与其他用电器串联，分得的电压小于220V，应该不会正常发光或不发光，闭合总开关，发现灯泡正常发光，说明灯泡两端电压为220V，说明火线和零线之间已经连接上了，其它用电器被短路；
则ACD错误、B正确。
10.【答案】C
【解答】
B.家庭电路中，各用电器的连接方式是并联，电路中的电压相等，故B不符合题意；
C.关灯后少了一个电阻并联，根据电阻并联知识可以知道总电阻变大，故C符合题意；
D.根据公式可知，电路中的总电流变小，故D不符合题意；
A.根据公式可知电路中的总功率变小，故A不符合题意。
故选C。
11.【答案】D
【解析】【试题解析】
解：
A、表示每消耗的电能，电能表的转盘转3000r，
用电器消耗的电能，则电能表转盘的转数：，故A错误；
B、熔丝熔断后，不能用铁丝来代替，因为铁丝的电阻率小、熔点高，用铁丝代替保险丝，不能在电流过大时自动切断电路，故B错误；
CD、为了安全，开关要接在火线和所控制的电灯之间，则由图可知a端应该接火线，b端接零线，故C错误、D正确。
12.【答案】A
【解析】解：A、开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，故A符合题意；
B、若插头中的两个线头相碰，当把插头插入插座时，插头将家庭电路的火线和零线相连而短路，烧坏保险丝或空气开关跳闸，故B不符合题意；
C、电路中有大功率的用电器，当用电器的功率没有超过电路负荷时，不会导致电流过大，故C不符合题意；
D、电线的绝缘皮损坏，很容易造成短路现象，会使得电流过大，故D不符合题意；
13.【答案】D
【解答】
A.插头的“E”脚连接插座中的地线，故A错误；
B.若“E”脚长度也可设计得比其他两脚短，则用电器外壳带上电，不能首先接上地线，电流就不通过地线流入大地，会引起触电事故的发生，故B错误；
C.整个插头有火线、零线和地线，它们之间不能相连通的，必须通过绝缘体分开，所以整个插头有导体，也有绝缘体，故C错误；
D.由插座铭牌可知，允许达到的最大功率为，所以该用电器的额定功率不超过2500W，故D正确。
14.【答案】热；并；串；总功率过大。
【解答】
电饭锅就是利用电流的热效应工作的，工作时将消耗的电能转化成内能；
家庭中的电灯、电风扇、电冰箱工作时互不影响，所以它们的连接方式为并联；每个用电器和控制它的开关的连接方式为串联；
家庭电流中电流过大总共有2个原因：短路和总功率过大，当用电器总功率过大时，根据公式，家庭电路电压一定，所以用电功率P越大，电流I就会非常大。
故答案为：热；并；串；总功率过大。
15.【答案】串联；
【解答】
家庭电路中，照明灯泡与控制它的开关之间的连接方式是串联；
标有“”字样的白炽灯泡，其额定电压是220V，正常发光时实际功率等于其额定功率，大小是60W；
正常工作5h消耗的电能为：。
故答案为：串联；。
16.【答案】有?
?
不能
【解析】【试题解析】
解：在进户线的干路上串联一个标有“220V??40W”的白炽灯，然后断开房间里的所有开关，ab间加220V电压，由于所有开关都断开，即正常情况下，火线和零线是不接触的，但若此时发现正常发光，说明家庭电路有短路的地方，即此时电路中只有这一个灯泡工作，且正常发光，
所以据得通过它的电流是：；
且由于此时有短路的地方，所以即使闭合开关S，灯泡不能发光。
故答案为：有；；不能。
将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，若给ab加上220V电压，“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常暗红色说明该支路工作正常，“校验灯”不发光说明该支路断路。
知道灯泡的额定电压和额定功率，故据公式计算即可得出电流。
知道家庭电路中的故障判断，并能利用功率的计算公式计算电流是解决该题的关键。
17.【答案】短路?
正常
【解】解：家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，
当检验灯泡正常发光时，说明另一灯泡没有分到电压，该检验灯泡两端的电压应为220V，则此时一定是灯泡发生了短路；
若发现校验灯发出暗红色的光发光不正常，此校验灯电压应小于220V，则此时应该是检验灯泡与另一灯泡串联接在火线与零线之间，故该支路没有短路，故正常。
18.【答案】短路?
较大
【解析】解：家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大；二是电路发生短路；保险丝的作用是在电流过大，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需用电阻率较大、熔点较低材料制成，所以保险丝与相同规格的其它金属相比，电阻较大。
19.【答案】答：小明下课回家在门口就能闻到饭菜的香味是因为分子在不停地做无规则运动；
电炒锅要用三角插头，是为了使电炒锅的外壳接地，防止漏电时造成触电事故。
饭菜放凉以后，温度降低，分子的无规则运动减慢，所以闻不到香味。
20.【答案】答：家里的空调、电扇等用电器全部启动，用电器的总功率过大，电源电压一定，由知，电路中电流过大，所以电线超负荷是指通过的电流超过电线允许的最大电流；
用电器总功率过大，会造成电路中电流过大，根据焦耳定律可知在导线电阻和通电时间相同时，电流越大，产生热量越多，所以易引起火灾。
21.【答案】答：大功率或有金属外壳的家用电器，通常都要使用三脚插头，能使家用电器的金属外壳接地，当家用电器外壳因漏电而带电时，电流直接接入大地，避免发生触电事故。
