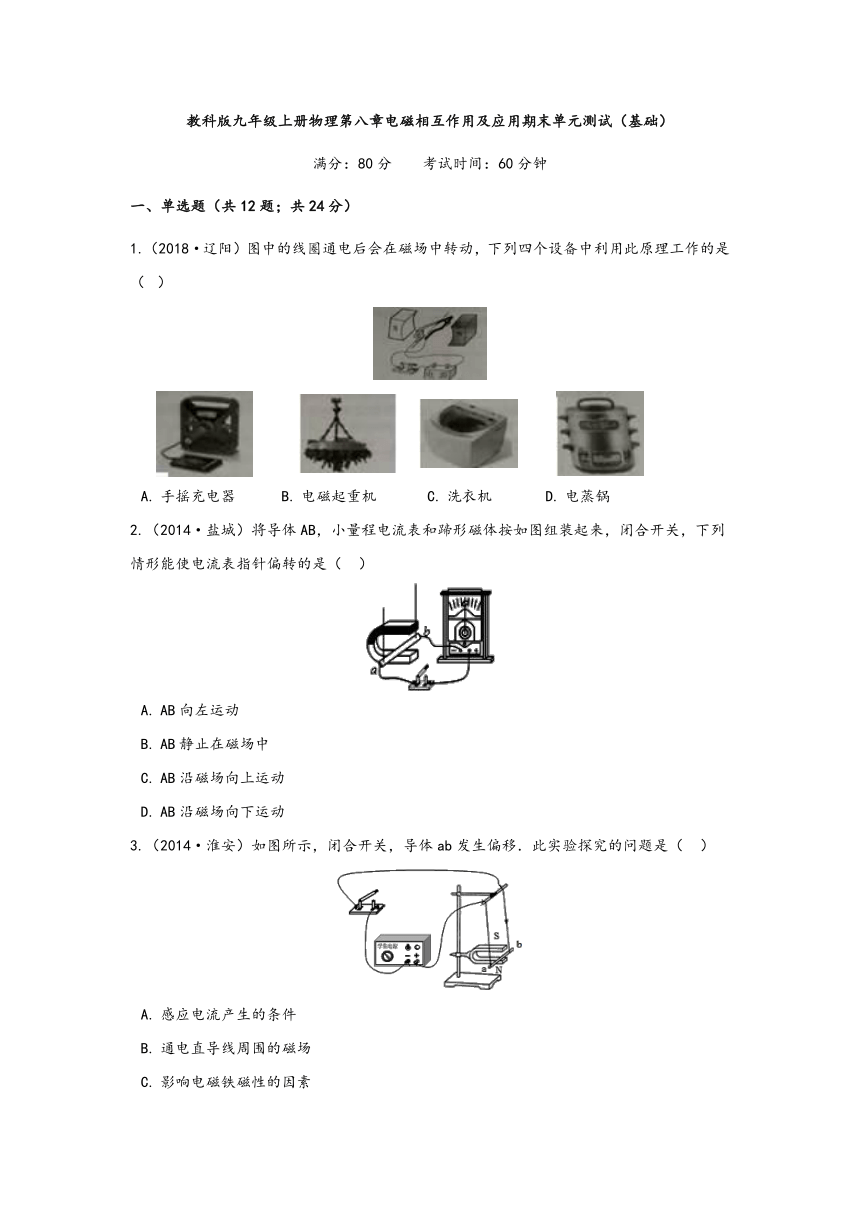

教科版九年级上册物理第八章电磁相互作用及应用期末单元测试（基础）(word版 带答案)

教科版九年级上册物理第八章电磁相互作用及应用期末单元测试（基础）
满分：80分
考试时间：60分钟
一、单选题（共12题；共24分）
1.（2018·辽阳）图中的线圈通电后会在磁场中转动，下列四个设备中利用此原理工作的是（?
）
A.?手摇充电器
B.?电磁起重机???
C.?洗衣机
D.?电蒸锅
2.（2014·盐城）将导体AB，小量程电流表和蹄形磁体按如图组装起来，闭合开关，下列情形能使电流表指针偏转的是（??
）
A.?AB向左运动
B.?AB静止在磁场中
C.?AB沿磁场向上运动
D.?AB沿磁场向下运动
3.（2014·淮安）如图所示，闭合开关，导体ab发生偏移．此实验探究的问题是（??
）
A.?感应电流产生的条件
B.?通电直导线周围的磁场
C.?影响电磁铁磁性的因素
D.?磁场对电流的作用

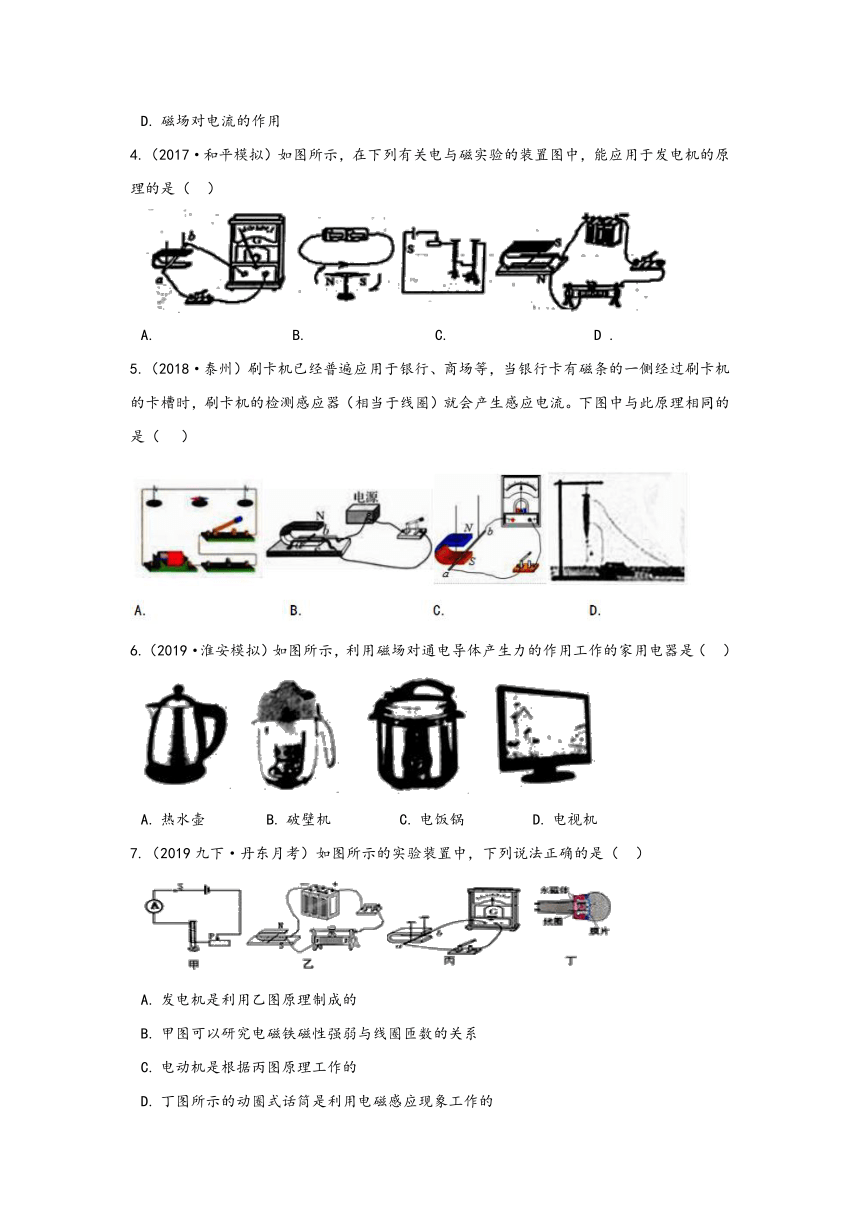

4.（2017·和平模拟）如图所示，在下列有关电与磁实验的装置图中，能应用于发电机的原理的是（??
）
B.?????
C.
D
.?
5.（2018·泰州）刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。下图中与此原理相同的是（???
）
6.（2019·淮安模拟）如图所示，利用磁场对通电导体产生力的作用工作的家用电器是（??
）
A.?热水壶
B.?破壁机
C.?电饭锅
D.?电视机
7.（2019九下·丹东月考）如图所示的实验装置中，下列说法正确的是（
??）
A.?发电机是利用乙图原理制成的
B.?甲图可以研究电磁铁磁性强弱与线圈匝数的关系
C.?电动机是根据丙图原理工作的
D.?丁图所示的动圈式话筒是利用电磁感应现象工作的

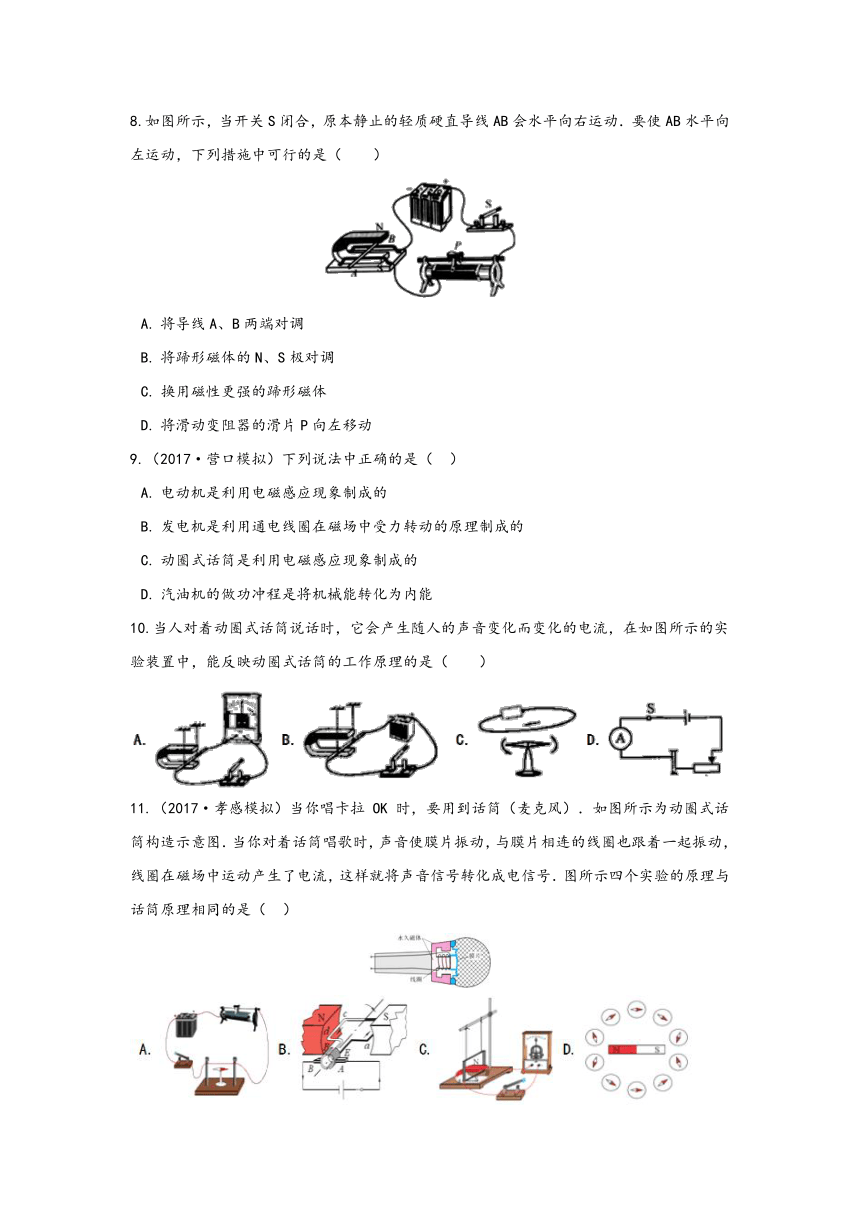

8.如图所示，当开关S闭合，原本静止的轻质硬直导线AB会水平向右运动．要使AB水平向左运动，下列措施中可行的是（　　）
A.?将导线A、B两端对调
B.?将蹄形磁体的N、S极对调
C.?换用磁性更强的蹄形磁体
D.?将滑动变阻器的滑片P向左移动
9.（2017·营口模拟）下列说法中正确的是（??
）
A.?电动机是利用电磁感应现象制成的
B.?发电机是利用通电线圈在磁场中受力转动的原理制成的
C.?动圈式话筒是利用电磁感应现象制成的????
D.?汽油机的做功冲程是将机械能转化为内能
10.当人对着动圈式话筒说话时，它会产生随人的声音变化而变化的电流，在如图所示的实验装置中，能反映动圈式话筒的工作原理的是（　　）
11.（2017·孝感模拟）当你唱卡拉
OK
时，要用到话筒（麦克风）．如图所示为动圈式话筒构造示意图．当你对着话筒唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中运动产生了电流，这样就将声音信号转化成电信号．图所示四个实验的原理与话筒原理相同的是（??
）

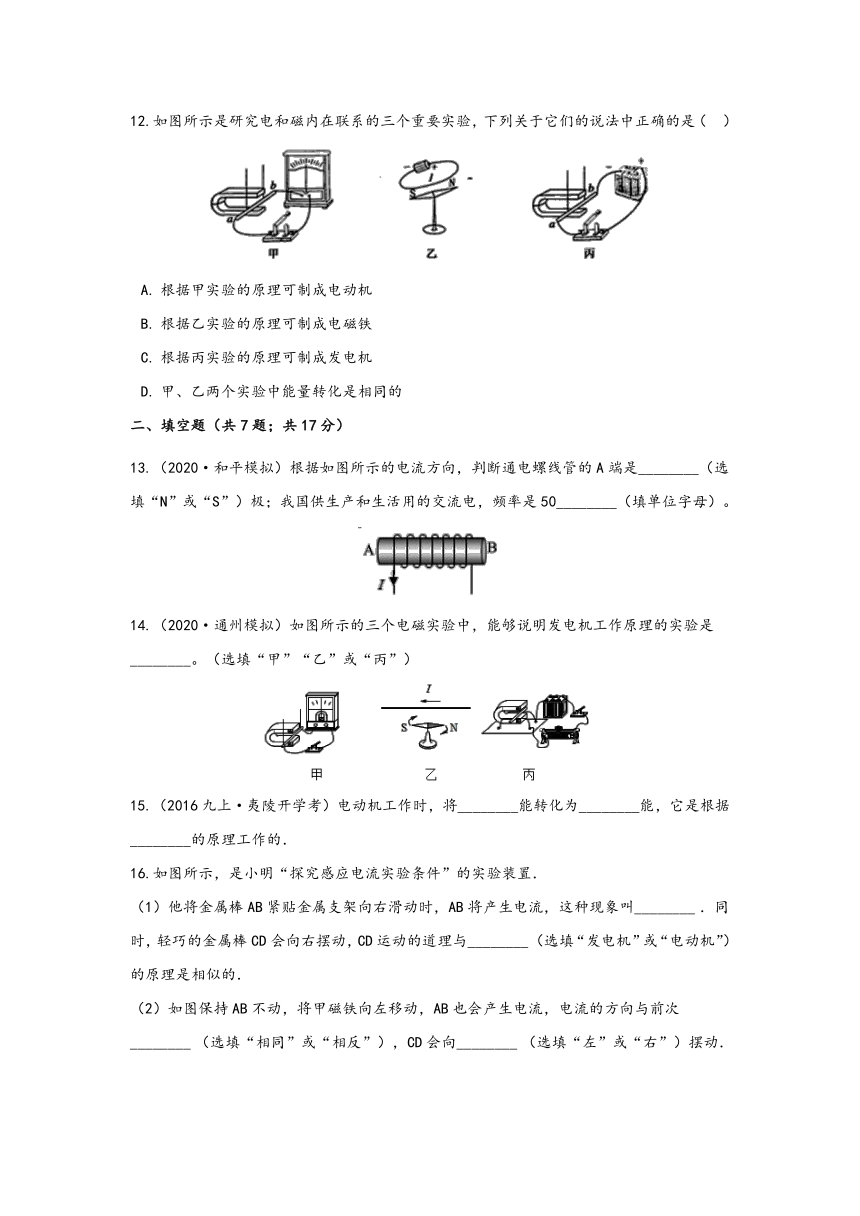

12.如图所示是研究电和磁内在联系的三个重要实验，下列关于它们的说法中正确的是（　）
A.?根据甲实验的原理可制成电动机
B.?根据乙实验的原理可制成电磁铁
C.?根据丙实验的原理可制成发电机
D.?甲、乙两个实验中能量转化是相同的
二、填空题（共7题；共17分）
13.（2020·和平模拟）根据如图所示的电流方向，判断通电螺线管的A端是________（选填“N”或“S”）极；我国供生产和生活用的交流电，频率是50________（填单位字母）。
14.（2020·通州模拟）如图所示的三个电磁实验中，能够说明发电机工作原理的实验是________。（选填“甲”“乙”或“丙”）
15.（2016九上·夷陵开学考）电动机工作时，将________能转化为________能，它是根据________的原理工作的．
16.如图所示，是小明“探究感应电流实验条件”的实验装置．
（1）他将金属棒AB紧贴金属支架向右滑动时，AB将产生电流，这种现象叫________?．同时，轻巧的金属棒CD会向右摆动，CD运动的道理与________?（选填“发电机”或“电动机”）的原理是相似的．
（2）如图保持AB不动，将甲磁铁向左移动，AB也会产生电流，电流的方向与前次________?（选填“相同”或“相反”），CD会向________?（选填“左”或“右”）摆动．

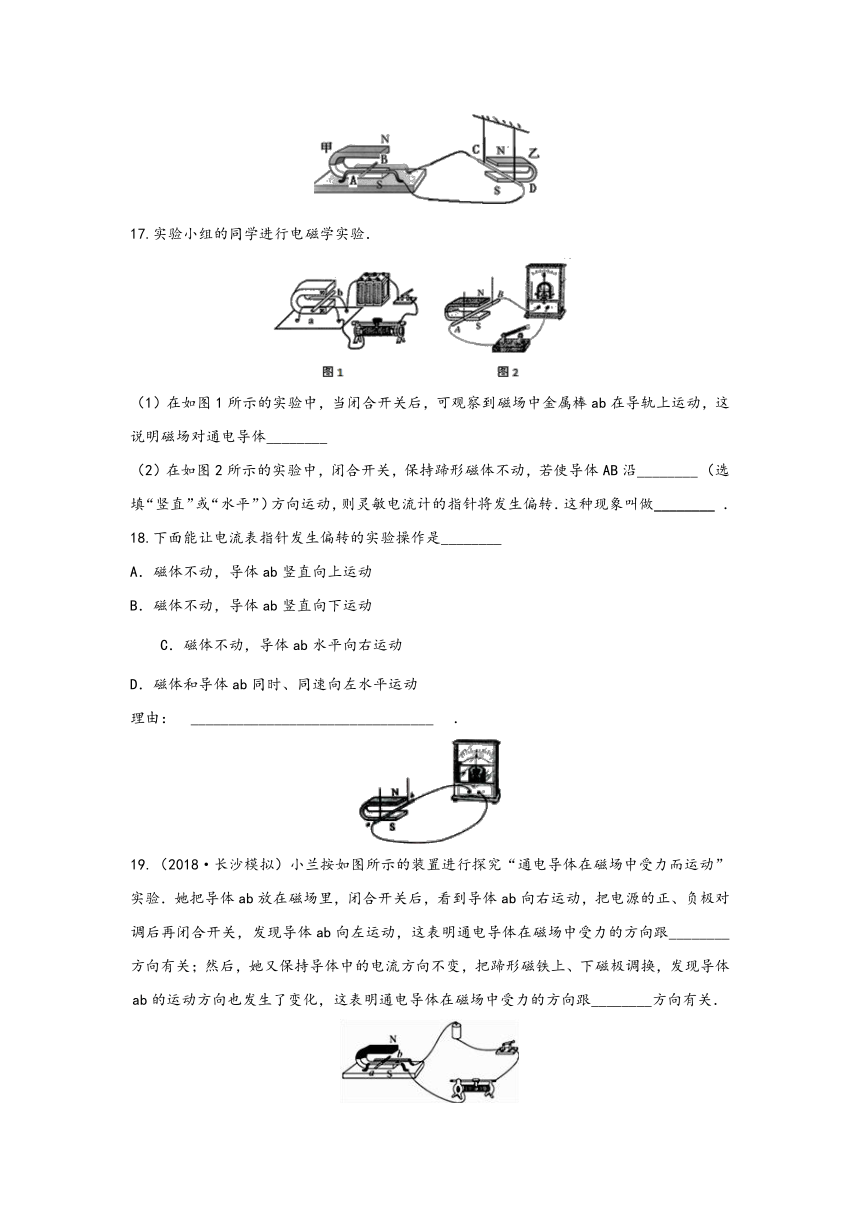

17.实验小组的同学进行电磁学实验．
（1）在如图1所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电导体________?
（2）在如图2所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿________?（选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．这种现象叫做________
．
18.下面能让电流表指针发生偏转的实验操作是________?
A．磁体不动，导体ab竖直向上运动
B．磁体不动，导体ab竖直向下运动
C．磁体不动，导体ab水平向右运动
D．磁体和导体ab同时、同速向左水平运动
理由：　________________________________?　．
19.（2018·长沙模拟）小兰按如图所示的装置进行探究“通电导体在磁场中受力而运动”实验．她把导体ab放在磁场里，闭合开关后，看到导体ab向右运动，把电源的正、负极对调后再闭合开关，发现导体ab向左运动，这表明通电导体在磁场中受力的方向跟________方向有关；然后，她又保持导体中的电流方向不变，把蹄形磁铁上、下磁极调换，发现导体ab的运动方向也发生了变化，这表明通电导体在磁场中受力的方向跟________方向有关．
三、作图题（共3题；共17分）
20.（2020·福建）通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。
21.（2019·广州模拟）下图甲中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当导线以图甲所示方向运动时，电路中可产生感应电流.若想改变电路中感应电流的方向，你有什么方法，请在图乙中画出来，并标出磁极的N、S极位置.
22.（2017·江苏模拟）如图所示，通电导线中电流的方向向右，磁场对通电导线力的方向如图A所示．改变实验条件，在图B中画出磁场对通电导线的作用图的示意图．
四、实验探究题（共3题；共22分）
23.（2018·沂南模拟）小华在探究电磁现象的实验中，设计了如图所示的实验装置．
（1）①在图甲中将磁体向右插入螺线管中时，观察到灵敏电流计的指针向右偏转，由此可知：电路中有________产生．
②将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向________(选填“左”或“右”)偏转．
③通过前两步实验，可得出感应电流的方向与________的方向有关．
（2）图乙装置的实验结果表明磁场对通电导体________；为了使实验效果更明显，图中悬挂在细线下的金属棒最好选用________(填字母代号)
A．铁棒???
B．玻璃棒???
C．铝棒???
D．铜棒．
24.（2017·兰州）如图所示的实验装置，在两根水平且平行的金属轨道上放一根轻质导体ab．
（1）接通电源，这时会看到导体ab向左运动，这表明________；
（2）若只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均像右运动，这表明________；
（3）如果把磁体的两极对调，同时改变通过导体ab中的电流方向，会看到导体ab的运动方向跟原来________（选填“相同”或“相反”）．
25.（2019九上·惠州期末）发电机是如何发电的呢?同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中________(选填“有”或“无”)电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
比较第2、3次实验现象发现，产生的电流的方向跟________有关；比较第3、6次实验现象发现，产生的电流的方向还跟________有关。
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了!他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在磁场中做________运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家________发现。
答案解析部分
一、单选题
1.【答案】C
2.【答案】
A
3.【答案】
D
4.【答案】
A
5.【答案】C
6.【答案】
B
7.【答案】
D
8.【答案】
B
9.【答案】C
10.【答案】
A
11.【答案】
C
12.【答案】
B
二、填空题
13.【答案】
S；Hz
14.【答案】
甲
15.【答案】
电；机械；通电导体在磁场中受力作用
16.【答案】
电磁感应；电动机；相同；右
17.【答案】有力的作用；水平；电磁感应现象
18.【答案】
C；保持磁铁静止，将导体棒ab右移动，导体切割磁感线，所以产生感应电流
19.【答案】电流；磁场（或磁感线）
三、作图题
20.【答案】
解：如图所示：
21.【答案】
解：如图所示：
22.【答案】
解：如下图：
．
四、实验探究题
23.【答案】
（1）感应电流；左；导体切割磁感线的运动
（2）有力的作用；C
24.【答案】
（1）通电导体在磁场中会受力的作用
（2）通电导体在磁场中受力的方向与磁场方向和磁感线方向均有关
（3）相同
25.【答案】
（1）无
（2）导体运动方向；磁场方向
（3）切割磁感线；法拉第
