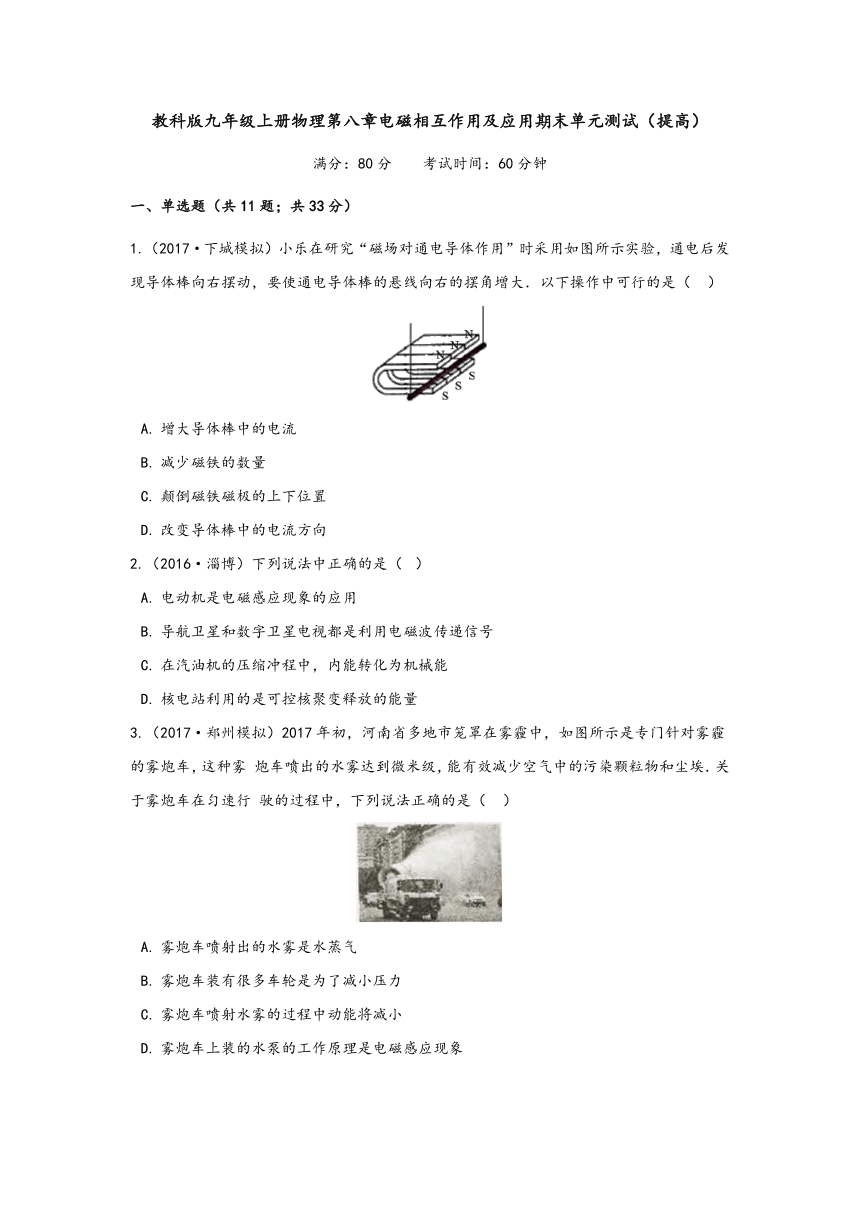

教科版九年级上册物理第八章电磁相互作用及应用期末单元测试（提高）(word版 带答案)

教科版九年级上册物理第八章电磁相互作用及应用期末单元测试（提高）
满分：80分
考试时间：60分钟
一、单选题（共11题；共33分）
1.（2017·下城模拟）小乐在研究“磁场对通电导体作用”时采用如图所示实验，通电后发现导体棒向右摆动，要使通电导体棒的悬线向右的摆角增大．以下操作中可行的是（??
）
A.?增大导体棒中的电流
B.?减少磁铁的数量
C.?颠倒磁铁磁极的上下位置
D.?改变导体棒中的电流方向
2.（2016·淄博）下列说法中正确的是（?
）
A.?电动机是电磁感应现象的应用
B.?导航卫星和数字卫星电视都是利用电磁波传递信号
C.?在汽油机的压缩冲程中，内能转化为机械能
D.?核电站利用的是可控核聚变释放的能量
3.（2017·郑州模拟）2017年初，河南省多地市笼罩在雾霾中，如图所示是专门针对雾霾的雾炮车，这种雾
炮车喷出的水雾达到微米级，能有效减少空气中的污染颗粒物和尘埃．关于雾炮车在匀速行
驶的过程中，下列说法正确的是（??
）
A.?雾炮车喷射出的水雾是水蒸气
B.?雾炮车装有很多车轮是为了减小压力
C.?雾炮车喷射水雾的过程中动能将减小
D.?雾炮车上装的水泵的工作原理是电磁感应现象

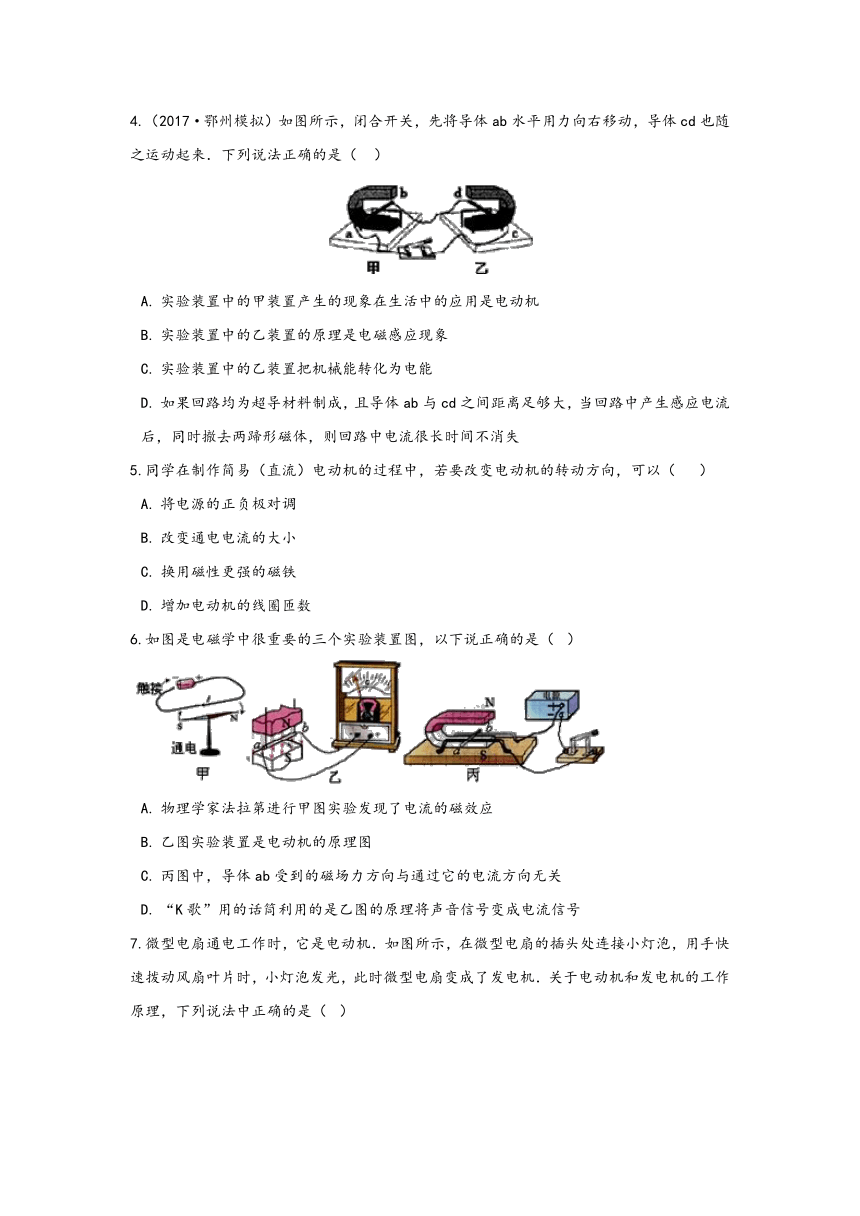

4.（2017·鄂州模拟）如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．下列说法正确的是（??
）
A.?实验装置中的甲装置产生的现象在生活中的应用是电动机
B.?实验装置中的乙装置的原理是电磁感应现象
C.?实验装置中的乙装置把机械能转化为电能
D.?如果回路均为超导材料制成，且导体ab与cd之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失
5.同学在制作简易（直流）电动机的过程中，若要改变电动机的转动方向，可以（
）
A.?将电源的正负极对调
B.?改变通电电流的大小
C.?换用磁性更强的磁铁
D.?增加电动机的线圈匝数
6.如图是电磁学中很重要的三个实验装置图，以下说正确的是（?
）
A.?物理学家法拉第进行甲图实验发现了电流的磁效应
B.?乙图实验装置是电动机的原理图
C.?丙图中，导体ab受到的磁场力方向与通过它的电流方向无关
D.?“K歌”用的话筒利用的是乙图的原理将声音信号变成电流信号

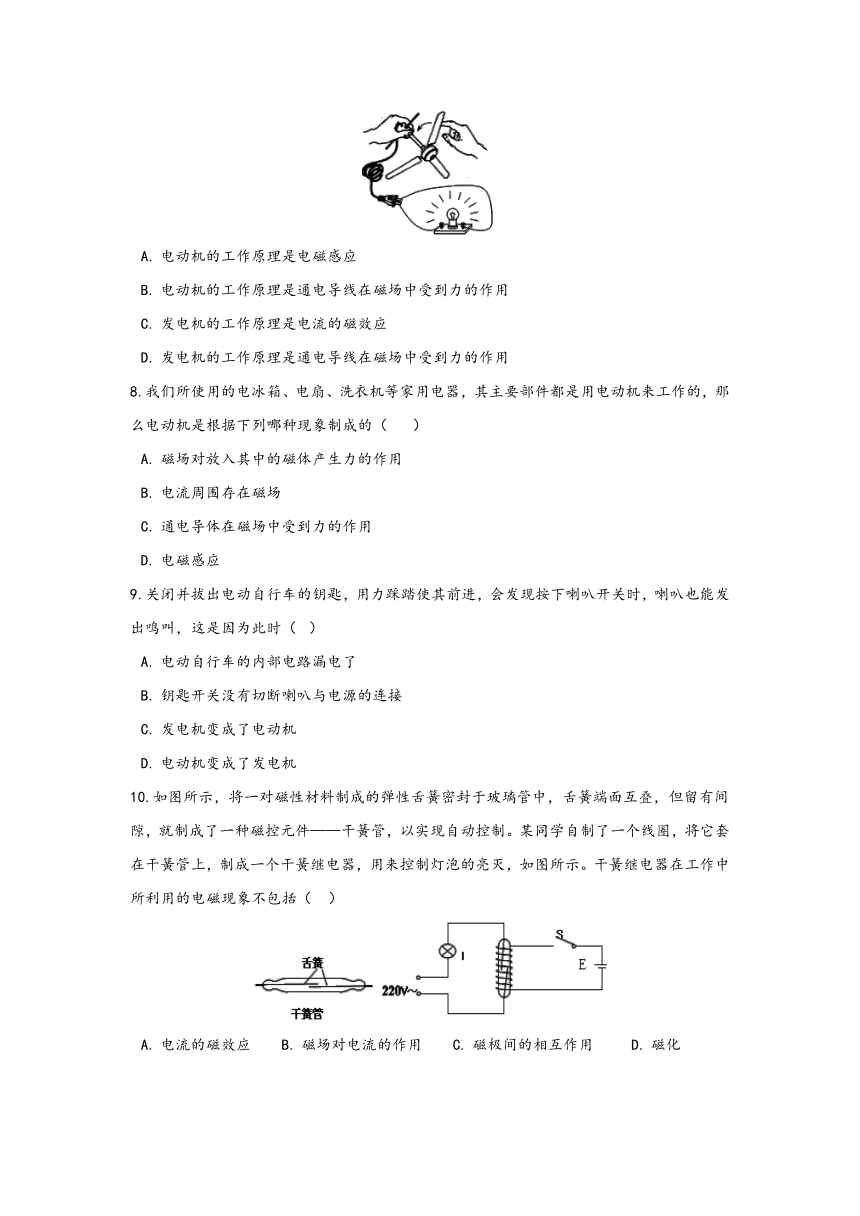

7.微型电扇通电工作时，它是电动机．如图所示，在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机．关于电动机和发电机的工作原理，下列说法中正确的是（?
）
A.?电动机的工作原理是电磁感应
B.?电动机的工作原理是通电导线在磁场中受到力的作用
C.?发电机的工作原理是电流的磁效应
D.?发电机的工作原理是通电导线在磁场中受到力的作用
8.我们所使用的电冰箱、电扇、洗衣机等家用电器，其主要部件都是用电动机来工作的，那么电动机是根据下列哪种现象制成的（????
）
A.?磁场对放入其中的磁体产生力的作用
B.?电流周围存在磁场
C.?通电导体在磁场中受到力的作用
D.?电磁感应
9.关闭并拔出电动自行车的钥匙，用力踩踏使其前进，会发现按下喇叭开关时，喇叭也能发出鸣叫，这是因为此时（?
）
A.?电动自行车的内部电路漏电了
B.?钥匙开关没有切断喇叭与电源的连接
C.?发电机变成了电动机
D.?电动机变成了发电机
10.如图所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图所示。干簧继电器在工作中所利用的电磁现象不包括（??
）
A.?电流的磁效应
B.?磁场对电流的作用
C.?磁极间的相互作用
D.?磁化

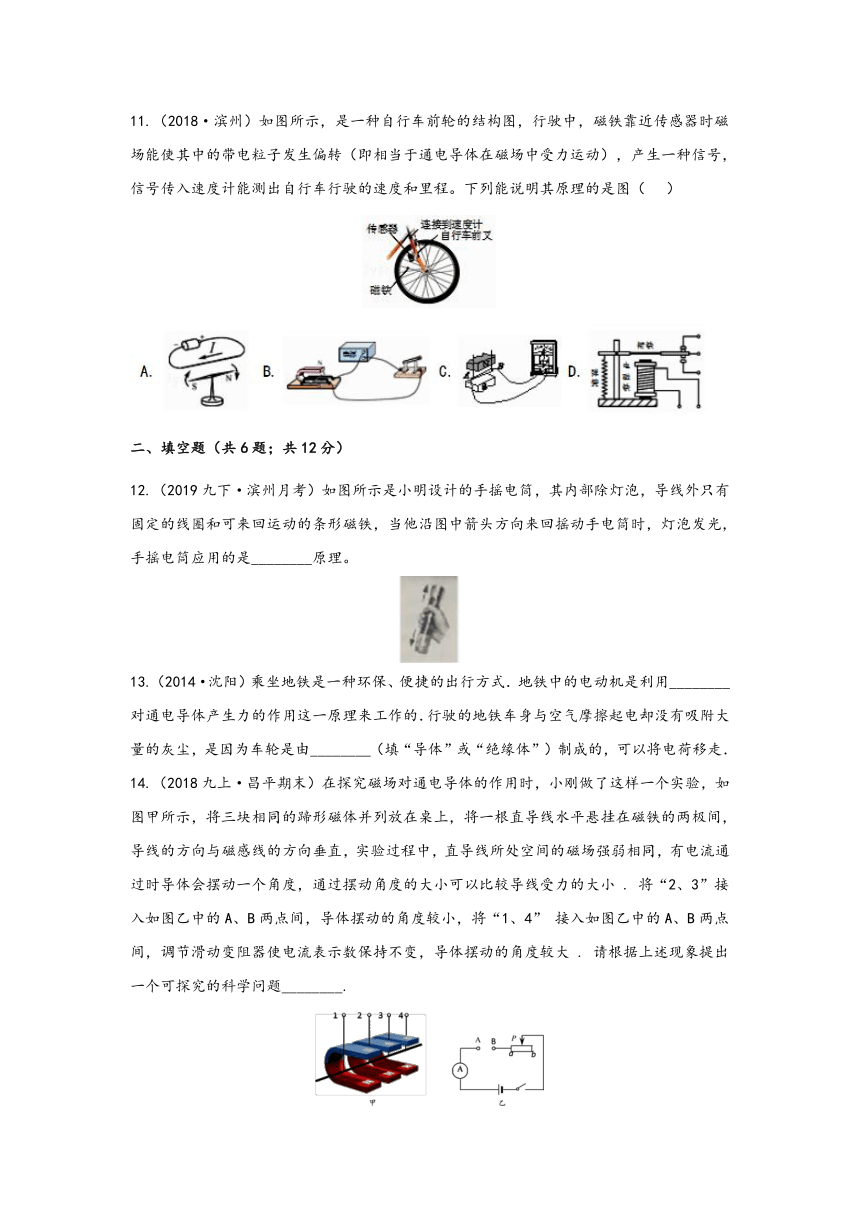

11.（2018·滨州）如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。下列能说明其原理的是图（???
）
二、填空题（共6题；共12分）
12.（2019九下·滨州月考）如图所示是小明设计的手摇电筒，其内部除灯泡，导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒应用的是________原理。
13.（2014·沈阳）乘坐地铁是一种环保、便捷的出行方式．地铁中的电动机是利用________对通电导体产生力的作用这一原理来工作的．行驶的地铁车身与空气摩擦起电却没有吸附大量的灰尘，是因为车轮是由________（填“导体”或“绝缘体”）制成的，可以将电荷移走．
14.（2018九上·昌平期末）在探究磁场对通电导体的作用时，小刚做了这样一个实验，如图甲所示，将三块相同的蹄形磁体并列放在桌上，将一根直导线水平悬挂在磁铁的两极间，导线的方向与磁感线的方向垂直，实验过程中，直导线所处空间的磁场强弱相同，有电流通过时导体会摆动一个角度，通过摆动角度的大小可以比较导线受力的大小
.
将“2、3”接入如图乙中的A、B两点间，导体摆动的角度较小，将“1、4”
接入如图乙中的A、B两点间，调节滑动变阻器使电流表示数保持不变，导体摆动的角度较大
.
请根据上述现象提出一个可探究的科学问题________.
15.（2017·百色）如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明对通电金属杆会产生________的作用，如果只改变通过金属杆的电流方向，金属杆将向________（选填“左”或“右”）运动.
16.某同学探究“什么情况下磁可以生电”的实验装置如图．
如图甲所示，
在磁场中悬挂一根直导线，导线的两端分别连接在小量程电流表的两个接线柱上，组成一个闭合电路．闭合开关后，移动直导线，实验情况如下表：
运动情况
向上
向下
向左
向右
电流表指针
不偏转
不偏转
偏转
偏转
则产生感生电流的条件是：________
另一同学实验装置如图乙．
ab是一根直铜丝，通过导线接在量程为3A电流表的两接线柱上，电流表指针指零．当把ab迅速向右运动时，并未发现电流表指针明显偏转．你认为最有可能的原因是________．
17.电动机是根据________?的原理制成的，一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是________?W，这台电动机1min内产生的热量是________?J，这台电动机的效率是________?.
三、作图题（共3题；共15分）
18.（2020·绥化）请根据图中小磁针静止时的指向，标出通电螺线管的N极和电源的正极。
19.根据图中处于平衡状态的小磁针的极性判断电源正、负极的位置．
20.（2020·天河模拟）如图所示，线圈abcd位于磁场中。K与1接通时（如图甲），ab段导线受磁场力F的方向竖直向上；当K改为与2接通同时调换左右磁极位置时（如图乙），请在图乙中画出cd段导线受到磁场力F’。
四、实验探究题（共3题；共20分）
21.（2020九上·五华期末）在观察“磁场对通电直导线的作用”活动中，小敏按照图示组装实验器材。
（1）选择恰当直导线后，将滑动变阻器的滑片移动到适当位置，闭合开关，看到直导线EF向右运动。说明磁场对通电导体有力的作用，________（填“发电机”“电动机”或“电磁铁”）就是根据该原理制成的；
（2）将滑动变阻器的滑片向________（填“左”或“右”）端移动，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与________有关；
（3）若要使直导线EF向左运动，可采取的方法（写出1种）：________；
（4）若想用上述器材研究发电机的工作原理，闭合开关前，应将电路中的电源换成________（填“小灯泡”“电压表”或“灵敏电流计”），再闭合开关，让导线EF左右切割磁感线运动，观察实验现象。
22.（2020·江西）探究磁与电的联系。
如左图所示，是灵敏电流计的内部结构，小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇，她利用如右图所示的装置进行了下面的实验?
（进行实验）用手拨动其中一个灵敏电流计指针的同时，另一个灵敏电流计的指针也发生了偏转?
（交流）拨动右侧灵敏电流计的指针时，表内线圈在磁场中________运动，产生了感应电流?于是，左侧灵敏电流计内的线圈同时也会有电流，它在________中受到力的作用，带动指针偏转起来。此时的右侧灵敏电流计相当于________机?
23.（2018九下·东区月考）在“探究什么情况下磁生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。
（1）小芳猜想可能与导体切割磁感线运动速度有关，速度越大，________能越大，转化成的电能就越多。
（2）小芳为了验证自己的猜想，利用如图13所示装置进行实验，足够大的磁体放在水平面上，驱动装置通过两根绝缘硬棒ab、cd使导体PQ沿直线水平向右运动（导体运动区域的磁场强弱相同）。同一次实验，应使导体做________（选填“匀速”或“变速”）运动。下表是实验测得的数据，分析数据可得出结论：________。
实验序号
1
2
3
4
5
6
速度/（m/s）
1
2
3
4
5
6
电流/mA
2.0
4.0
5.9
8.1
10.2
11.8
（3）此实验运用的研究方法主要是________。
答案解析部分
一、单选题
1.【答案】A
2.【答案】
B
3.【答案】
C
4.【答案】D
5.【答案】
A
6.【答案】
D
7.【答案】B
8.【答案】
C
9.【答案】D
10.【答案】
B
11.【答案】B
二、填空题
12.【答案】
电磁感应
13.【答案】
磁场；导体
14.【答案】
磁场对通电导体作用力的大小与导体的长度有关吗？
15.【答案】力；右
16.【答案】
切割磁感线；电流表量程太大
17.【答案】
通电线圈在磁场中受力而转动(磁场对电流的作用、通电导体在磁场中受力而运动)；2200??；1.2×104?；90.9%???
三、作图题
18.【答案】
解：如图所示：
19.【答案】解：如图所示：
20.【答案】
解：如图所示；
四、实验探究题
21.【答案】
（1）电动机
（2）右；电流大小
（3）改变电流方向或把蹄形磁体的磁极对调
（4）灵敏电流计
22.【答案】
做切割磁感线；磁场；发电
23.【答案】
（1）动
（2）匀速；磁场强度相同的情况下，导线切割磁感线的速度越快，所产生的感应电流越大
（3）控制变量法
