教科版九年级上册物理第六章电功率期末单元测试（基础）(word版 带答案)

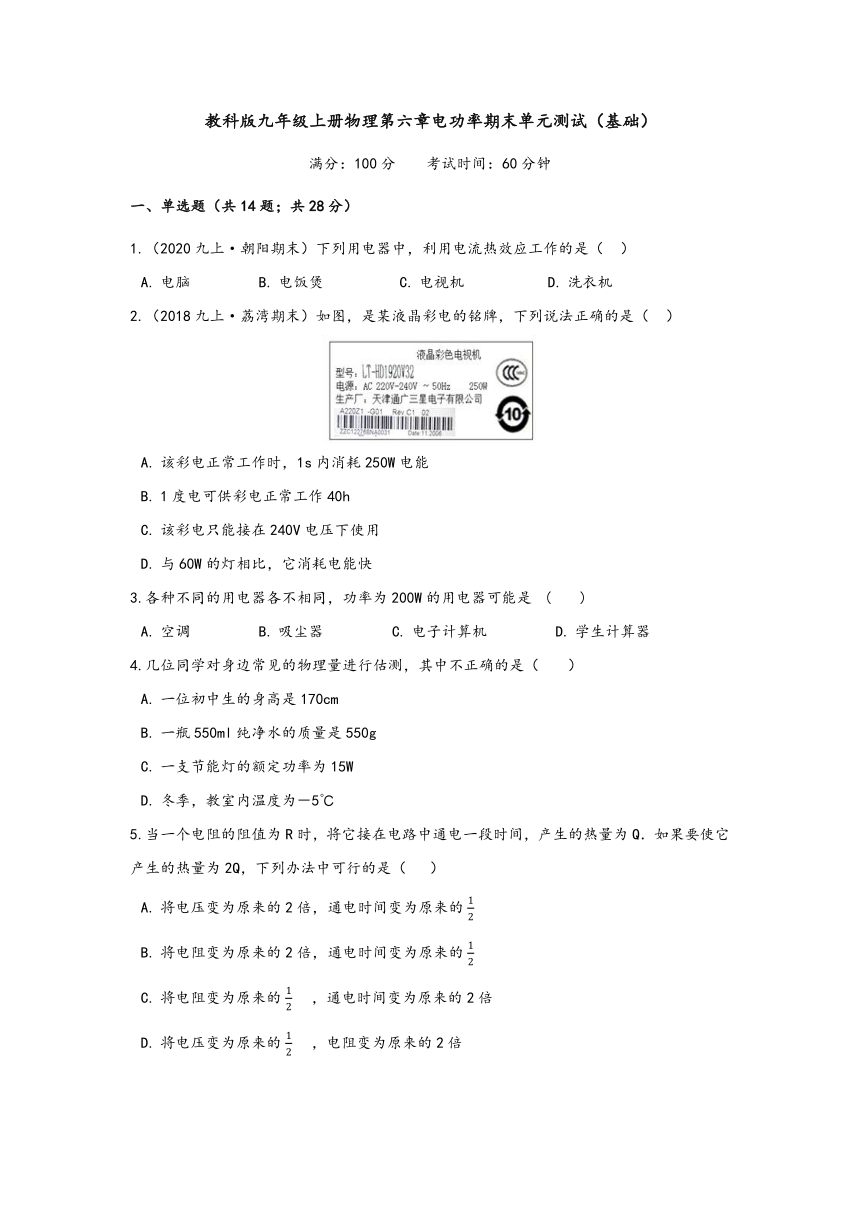

教科版九年级上册物理第六章电功率期末单元测试（基础）
满分：100分
考试时间：60分钟
一、单选题（共14题；共28分）
1.（2020九上·朝阳期末）下列用电器中，利用电流热效应工作的是（??
）
A.?电脑
B.?电饭煲
C.?电视机
D.?洗衣机
2.（2018九上·荔湾期末）如图，是某液晶彩电的铭牌，下列说法正确的是（??
）
A.?该彩电正常工作时，1s内消耗250W电能
B.?1度电可供彩电正常工作40h
C.?该彩电只能接在240V电压下使用
D.?与60W的灯相比，它消耗电能快
3.各种不同的用电器各不相同，功率为200W的用电器可能是?
(?????
)
A.?空调
B.?吸尘器
C.?电子计算机
D.?学生计算器
4.几位同学对身边常见的物理量进行估测，其中不正确的是（?
??）
A.?一位初中生的身高是170cm
B.?一瓶550ml纯净水的质量是550g
C.?一支节能灯的额定功率为15W
D.?冬季，教室内温度为－5℃
5.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（
）
A.?将电压变为原来的2倍，通电时间变为原来的?
B.?将电阻变为原来的2倍，通电时间变为原来的??
C.?将电阻变为原来的???，通电时间变为原来的2倍
D.?将电压变为原来的???，电阻变为原来的2倍

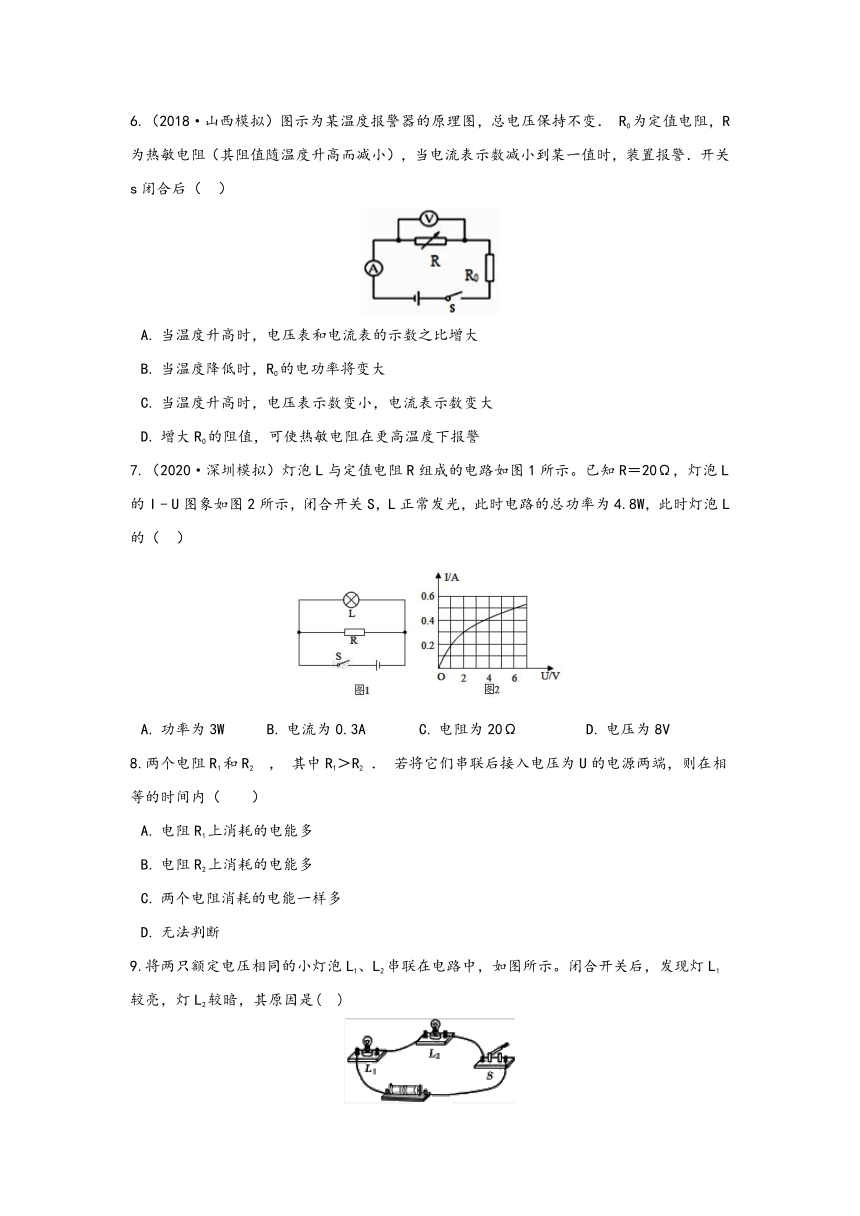

6.（2018·山西模拟）图示为某温度报警器的原理图，总电压保持不变．
R0为定值电阻，R为热敏电阻（其阻值随温度升高而减小），当电流表示数减小到某一值时，装置报警．开关s闭合后（??
）
A.?当温度升高时，电压表和电流表的示数之比增大
B.?当温度降低时，R0的电功率将变大
C.?当温度升高时，电压表示数变小，电流表示数变大
D.?增大R0的阻值，可使热敏电阻在更高温度下报警
7.（2020·深圳模拟）灯泡L与定值电阻R组成的电路如图1所示。已知R＝20Ω，灯泡L的I﹣U图象如图2所示，闭合开关S，L正常发光，此时电路的总功率为4.8W，此时灯泡L的（??
）
A.?功率为3W?
B.?电流为0.3A
C.?电阻为20Ω
D.?电压为8V
8.两个电阻R1和R2
，
其中R1＞R2
．
若将它们串联后接入电压为U的电源两端，则在相等的时间内（　　）
A.?电阻R1上消耗的电能多
B.?电阻R2上消耗的电能多
C.?两个电阻消耗的电能一样多
D.?无法判断
9.将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是(??
)

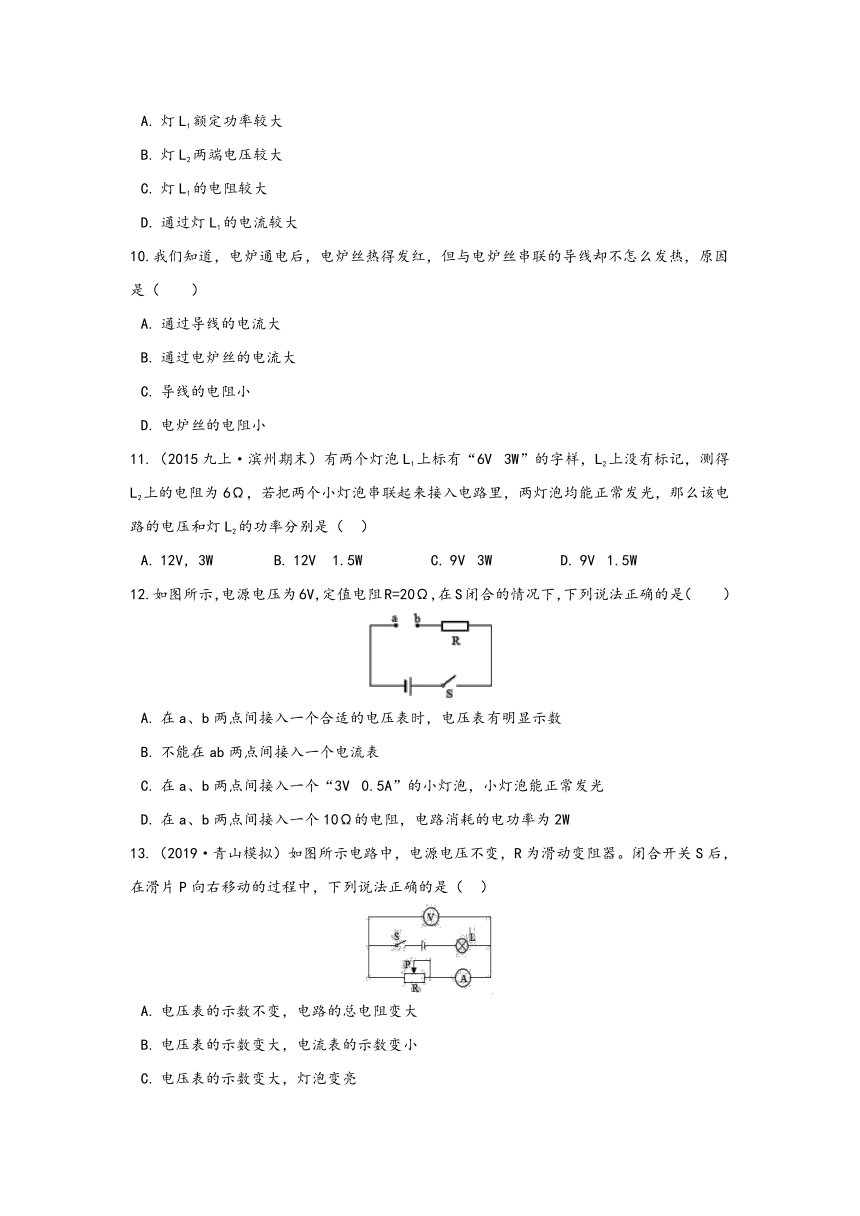

A.?灯L1额定功率较大
B.?灯L2两端电压较大
C.?灯L1的电阻较大
D.?通过灯L1的电流较大
10.我们知道，电炉通电后，电炉丝热得发红，但与电炉丝串联的导线却不怎么发热，原因是（　　）
A.?通过导线的电流大
B.?通过电炉丝的电流大
C.?导线的电阻小
D.?电炉丝的电阻小
11.（2015九上·滨州期末）有两个灯泡L1上标有“6V?
3W”的字样，L2上没有标记，测得L2上的电阻为6Ω，若把两个小灯泡串联起来接入电路里，两灯泡均能正常发光，那么该电路的电压和灯L2的功率分别是（??
）
A.?12V，3W
B.?12V??
1.5W
C.?9V?
3W
D.?9V?
1.5W
12.如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（　　）
A.?在a、b两点间接入一个合适的电压表时，电压表有明显示数
B.?不能在ab两点间接入一个电流表
C.?在a、b两点间接入一个“3V?
0.5A”的小灯泡，小灯泡能正常发光
D.?在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
13.（2019·青山模拟）如图所示电路中，电源电压不变，R为滑动变阻器。闭合开关S后，在滑片P向右移动的过程中，下列说法正确的是（??
）
A.?电压表的示数不变，电路的总电阻变大
B.?电压表的示数变大，电流表的示数变小
C.?电压表的示数变大，灯泡变亮

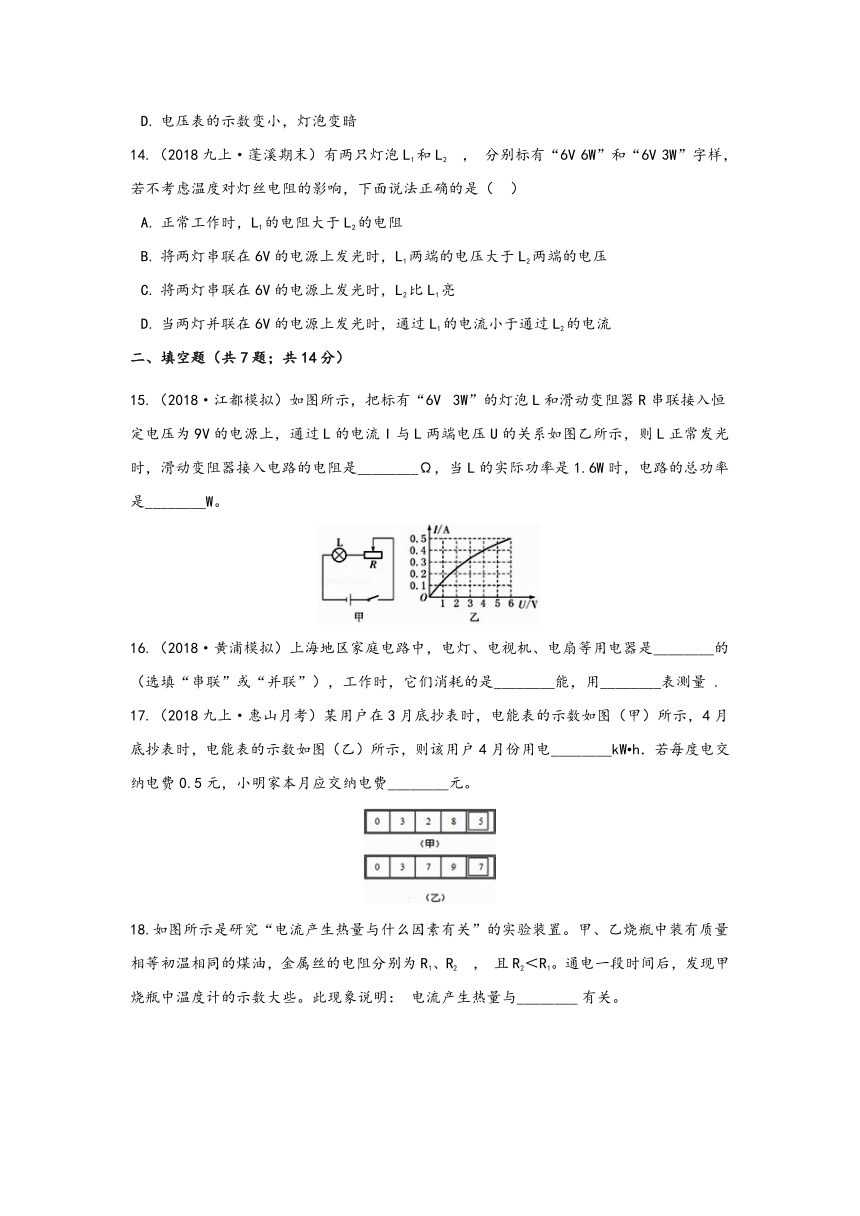

D.?电压表的示数变小，灯泡变暗
14.（2018九上·蓬溪期末）有两只灯泡L1和L2
，
分别标有“6V
6W”和“6V
3W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是（??
）
A.?正常工作时，L1的电阻大于L2的电阻
B.?将两灯串联在6V的电源上发光时，L1两端的电压大于L2两端的电压
C.?将两灯串联在6V的电源上发光时，L2比L1亮
D.?当两灯并联在6V的电源上发光时，通过L1的电流小于通过L2的电流
二、填空题（共7题；共14分）
15.（2018·江都模拟）如图所示，把标有“6V?
3W”的灯泡L和滑动变阻器R串联接入恒定电压为9V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是________Ω，当L的实际功率是1.6W时，电路的总功率是________W。
16.（2018·黄浦模拟）上海地区家庭电路中，电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”），工作时，它们消耗的是________能，用________表测量
.
17.（2018九上·惠山月考）某用户在3月底抄表时，电能表的示数如图（甲）所示，4月底抄表时，电能表的示数如图（乙）所示，则该用户4月份用电________kW?h．若每度电交纳电费0.5元，小明家本月应交纳电费________元。

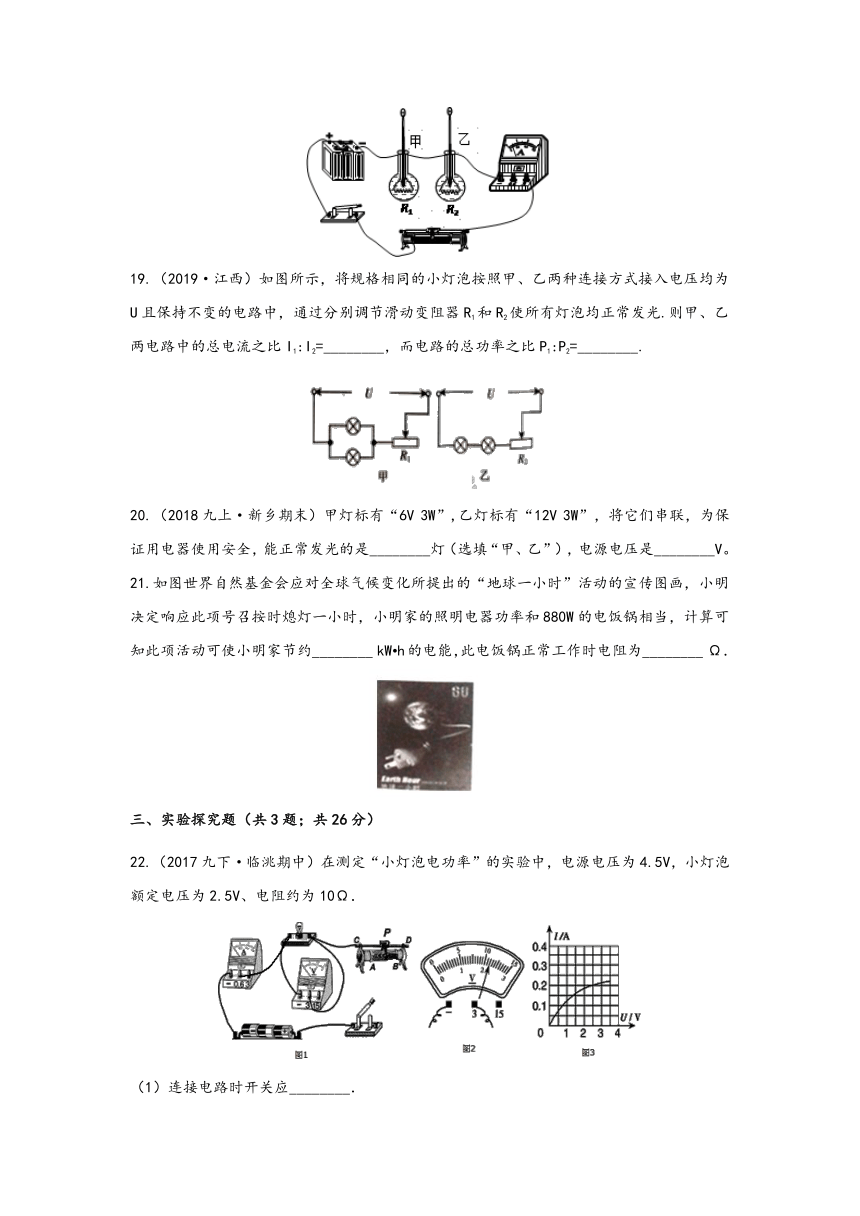

18.如图所示是研究“电流产生热量与什么因素有关”的实验装置。甲、乙烧瓶中装有质量相等初温相同的煤油，金属丝的电阻分别为R1、R2
，
且R2＜R1。通电一段时间后，发现甲烧瓶中温度计的示数大些。此现象说明：
电流产生热量与________?有关。
19.（2019·江西）如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=________，而电路的总功率之比P1:P2=________.
20.（2018九上·新乡期末）甲灯标有“6V
3W”,乙灯标有“12V
3W”，将它们串联，为保证用电器使用安全，能正常发光的是________灯（选填“甲、乙”），电源电压是________V。
21.如图世界自然基金会应对全球气候变化所提出的“地球一小时”活动的宣传图画，小明决定响应此项号召按时熄灯一小时，小明家的照明电器功率和880W的电饭锅相当，计算可知此项活动可使小明家节约________?kW?h的电能，此电饭锅正常工作时电阻为________?Ω．
三、实验探究题（共3题；共26分）
22.（2017九下·临洮期中）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应________．
（2）请你用笔画线代替导线，将图1实物电路连接完整．（要求滑片向右移动时，灯泡变亮）
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表示数如图2所示，为________V，若他想测量小灯泡的额定功率，应将图中滑片P向________（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图3所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是________W．
23.（2016·靖江模拟）?????????????????????????????????????
?????????????
（1）小华利用如图甲所示的电路验证电功与电压的关系。
①甲灯泡和乙灯泡工作时的电阻要________(选填“相同”或“不同”)。
②帮小华在图甲上补画导线，使其成为完整的实验电路。________
③正确连接好电路后，闭合开关，移动滑动变阻器滑片P
，
发现两灯泡始终不亮，且电压表V1有示数、V2无示数，则出现故障的原因可能是________。
④排除故障后，小华正确操作，验证了实验的结论。支持该结论的实验现象是：电压表V2的示数较大，灯泡________(选填“甲”或“乙”)较亮。
（2）小明要测量标有“0.3A”字样的小灯泡的额定功率。现有器材：电压恒为5V的电源，一只电流表，标有“20Ω
1A”的滑动变阻器A和标有“×Ω
1A”的滑动变阻器B(阻值模糊不清)，实验过程如下：
①选用滑动变阻器A
，
设计电路如图乙所示，正确连接电路，闭合开关，移动滑片，当电流表示数为0.3A时，小灯泡正常发光。
②断开开关，保持滑动变阻器A的滑片位置不变，用滑动变阻器B替换小灯泡后，再闭合开关，调节滑动变阻器________的滑片，使电流表示数为0.3A。
③保持滑动变阻器________的滑片位置不变，把另一只滑动变阻器的滑片移到阻值________(选填“最大”或“最小”)端，此时电流表示数如图丙所示，则小灯泡的额定电功率为________W。
24.（2020·汽开区模拟）爱米利用图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是2.5V。
（1）爱米同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）正确连接电路后，用开关进行试触，发现电流表指针不偏转，而电压表指针明显偏转。故障原因可能是________(选填“电流表”、“滑动变阻器”或“小灯泡”)断路。
（3）排除故障后，按正确的步骤进行实验。小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是________W，此时小灯泡的电阻是________Ω(结果保留两位小数)。
（4）爱米继续实验：用定值电阻代替小灯泡，把电压表并联在了滑动变阻器的两端，自己连接好电路后，通过实验得到多组数据，并作出如图丙所示的U一I图象。请你根据U一I图象求得定值电阻________Ω。
四、计算题（共3题；共32分）
25.（2020·大连模拟）某电热饭盒具有高温、低温两挡，内部电路的简化电路图如图所示。R1、R2是发热电阻，且它们的阻值关系是R2=4R1，
电源电压为220V。
开关S接1时为高温挡，功率为242W；开关S接2时为低温挡。试求：
（1）R1的阻值是多少？
（2）在低温挡正常工作时，电路中的电流是多少？
（3）当实际电压为200V，电热饭盒在高温挡工作10min，消耗的电能是多少？
26.（2020九上·长沙期中）如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：
（1）R2的电阻；
（2）R2的电功率。
27.（2020九上·重庆期中）如图所示的电路，电源电压恒定，小灯泡L标有“12V??
12W”的字样，忽略温度对灯丝电阻的影响，电压表的量程为0~15V，电流表量程为0~3A；闭合所有开关，将滑动变阻器R2的滑片滑到左端时，滑动变阻器R2消耗的功率为19.2W，若断开S2，
电流表A的示数从2.8A变为2A。求：
（1）小灯泡L的阻值；
（2）电源电压；
（3）任意闭合开关，在保证电路安全的前提下，当电流表示数最小时，灯泡L的功率。
答案解析部分
一、单选题
1.【答案】
B
2.【答案】
D
3.【答案】
C
4.【答案】
D
5.【答案】
A
6.【答案】
C
7.【答案】
A
8.【答案】
A
9.【答案】
C
10.【答案】
C
11.【答案】
D
12.【答案】
A
13.【答案】
B
14.【答案】
C
二、填空题
15.【答案】6；3.6
16.【答案】并联；电；电能
17.【答案】
51.2；25.6???
18.【答案】
电流
19.【答案】
2:1；2:1
20.【答案】
乙；15
21.【答案】
0.88　；55　
三、实验探究题
22.【答案】
（1）断开
（2）解：滑动变阻器与用电器串联且一上一下的接，根据滑片向右移动时灯泡变亮知滑动变阻器接右下接线柱，实物电路如图1所示：
（3）2.2；B
（4）0.5
23.【答案】
（1）不同；；甲灯断路；乙
（2）B；B；最大；0.45W
24.【答案】
（1）解：如图所示：
（2）小灯泡
（3）0.65；9.62
（4）5.5
四、计算题
25.【答案】
（1）解：S接1时，只有电阻R1工作，且功率为242W，所以
答：R1的阻值是200Ω
（2）解：因为R2=4R1
所以
S接2时为低温挡，电路总电阻为
电路电流为
答：在低温挡正常工作时，电路中的电流是0.22A。
（3）解：消耗的电能是
答：当实际电压为200V，电热饭盒在高温挡工作10min，消耗的电能是1.2×105J。
26.【答案】
（1）解：由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流。根据并联电路中干路电流等于各支路电流之和可知通过R2的电流I2=I-I1=0.6A-0.4A=0.2A
电源电压U=U1=I1R1=0.4A×30Ω=12V
由并联电路电压的规律可知R2两端的电压U2=U=12V
R2的电阻
=60Ω
答：R2的电阻是60Ω
（2）解：R2的电功率
=2.4W
答：R2的电功率2.4W。
27.【答案】
（1）解：小灯泡L的阻值为
答：小灯泡L的阻值为12Ω。
（2）解：由题意知，闭合所有开关，将滑动变阻器R2的滑片滑到左端时，R2的电流为
电源电压为
答：电源电压为24V。
（3）解：分析电路当闭合S1
，
断开S2和S3
，
并将滑动变阻器的滑片移动到最右端时，电路中的电阻最大，电流最小，R2的最大电阻为
R1的电阻为
此时电路中的电流为
此时灯泡L的功率为
答：任意闭合开关，在保证电路安全的前提下，当电流表示数最小时，灯泡L的功率为2.37W。
