教科版九年级上册物理第六章电功率期末单元测试（提高）(word版 带答案)

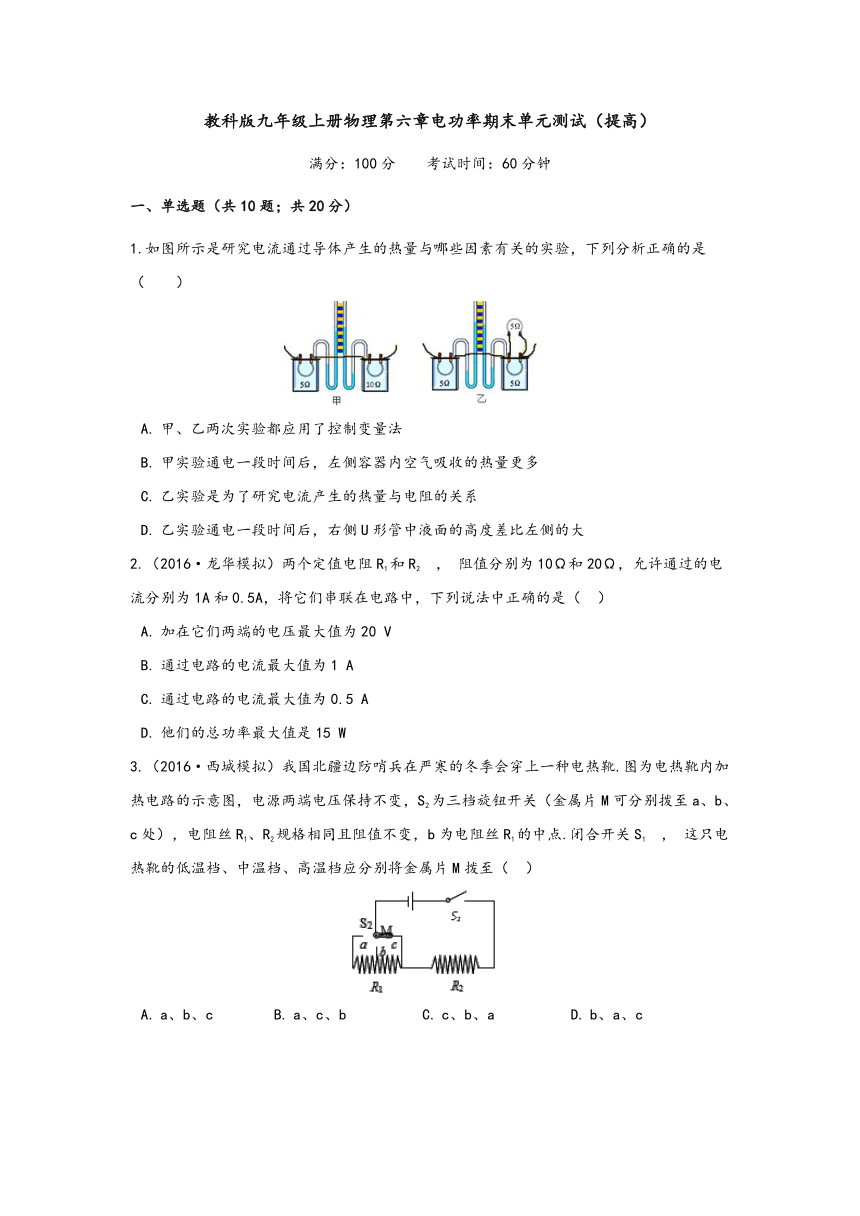

教科版九年级上册物理第六章电功率期末单元测试（提高）
满分：100分
考试时间：60分钟
一、单选题（共10题；共20分）
1.如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（　　）
?
A.?甲、乙两次实验都应用了控制变量法
B.?甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C.?乙实验是为了研究电流产生的热量与电阻的关系
D.?乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大
2.（2016·龙华模拟）两个定值电阻R1和R2
，
阻值分别为10Ω和20Ω，允许通过的电流分别为1A和0.5A，将它们串联在电路中，下列说法中正确的是（??
）
A.?加在它们两端的电压最大值为20
V
B.?通过电路的电流最大值为1
A
C.?通过电路的电流最大值为0.5
A?
D.?他们的总功率最大值是15
W
3.（2016·西城模拟）我国北疆边防哨兵在严寒的冬季会穿上一种电热靴.图为电热靴内加热电路的示意图，电源两端电压保持不变，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点.闭合开关S1
，
这只电热靴的低温档、中温档、高温档应分别将金属片M拨至（??
）
A.?a、b、c
B.?a、c、b
C.?c、b、a
D.?b、a、c

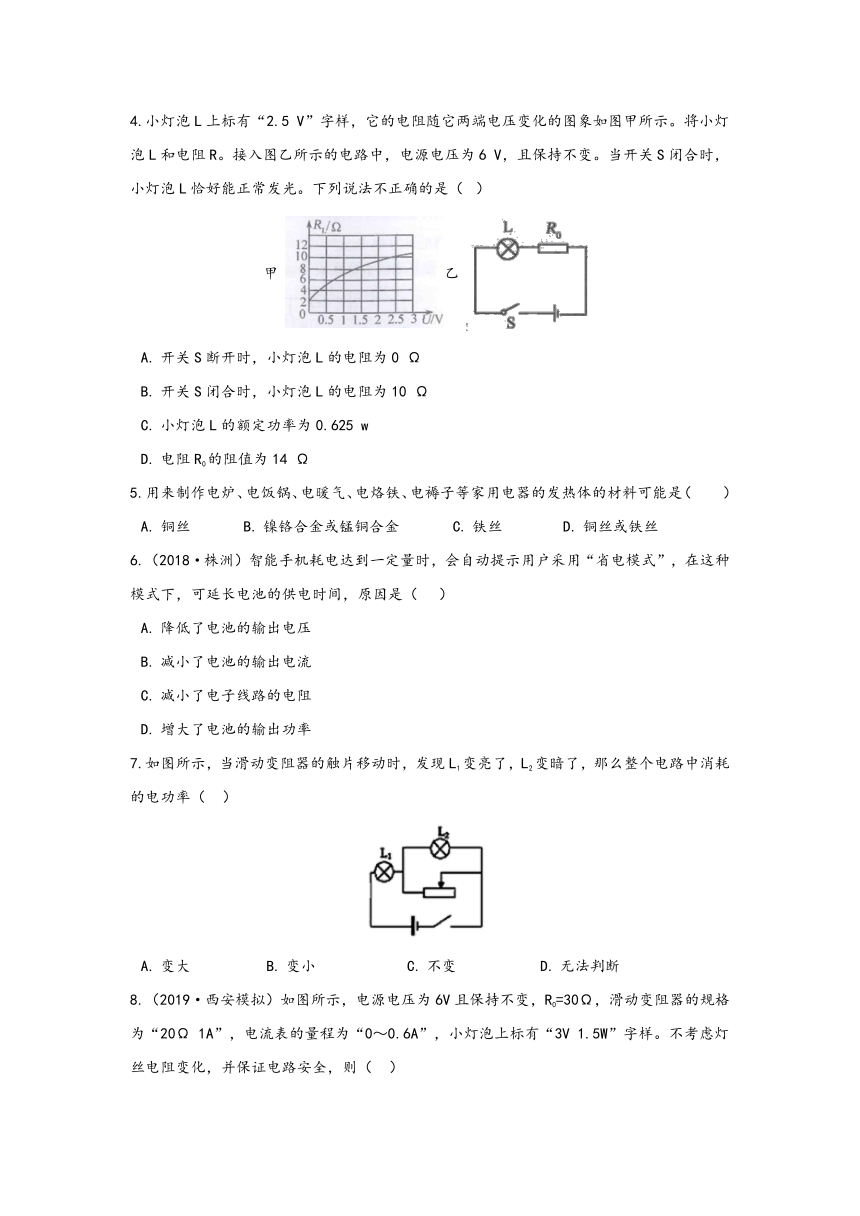

4.小灯泡L上标有“2.5
V”字样，它的电阻随它两端电压变化的图象如图甲所示。将小灯泡L和电阻R。接入图乙所示的电路中，电源电压为6
V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（
?）
甲
乙
A.?开关S断开时，小灯泡L的电阻为0
Ω
B.?开关S闭合时，小灯泡L的电阻为10
Ω
C.?小灯泡L的额定功率为0.625
w
D.?电阻R0的阻值为14
Ω
5.用来制作电炉、电饭锅、电暖气、电烙铁、电褥子等家用电器的发热体的材料可能是（　　）
A.?铜丝
B.?镍铬合金或锰铜合金
C.?铁丝
D.?铜丝或铁丝
6.（2018·株洲）智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（???
）
A.?降低了电池的输出电压
B.?减小了电池的输出电流
C.?减小了电子线路的电阻
D.?增大了电池的输出功率
7.如图所示，当滑动变阻器的触片移动时，发现L1变亮了，L2变暗了，那么整个电路中消耗的电功率（??
）
A.?变大
B.?变小
C.?不变
D.?无法判断
8.（2019·西安模拟）如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω
1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V
1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则（??
）
A.?当S闭合，
、
都断开时，滑动变阻器接入电路的阻值范围是
B.?当S闭合，
、
都断开时，电路消耗最大功率是
C.?当S、
、
都闭合时，电路消耗的总功率最小值为
D.?当S、
、
都闭合时，滑动变阻器接入电路的最小阻值是

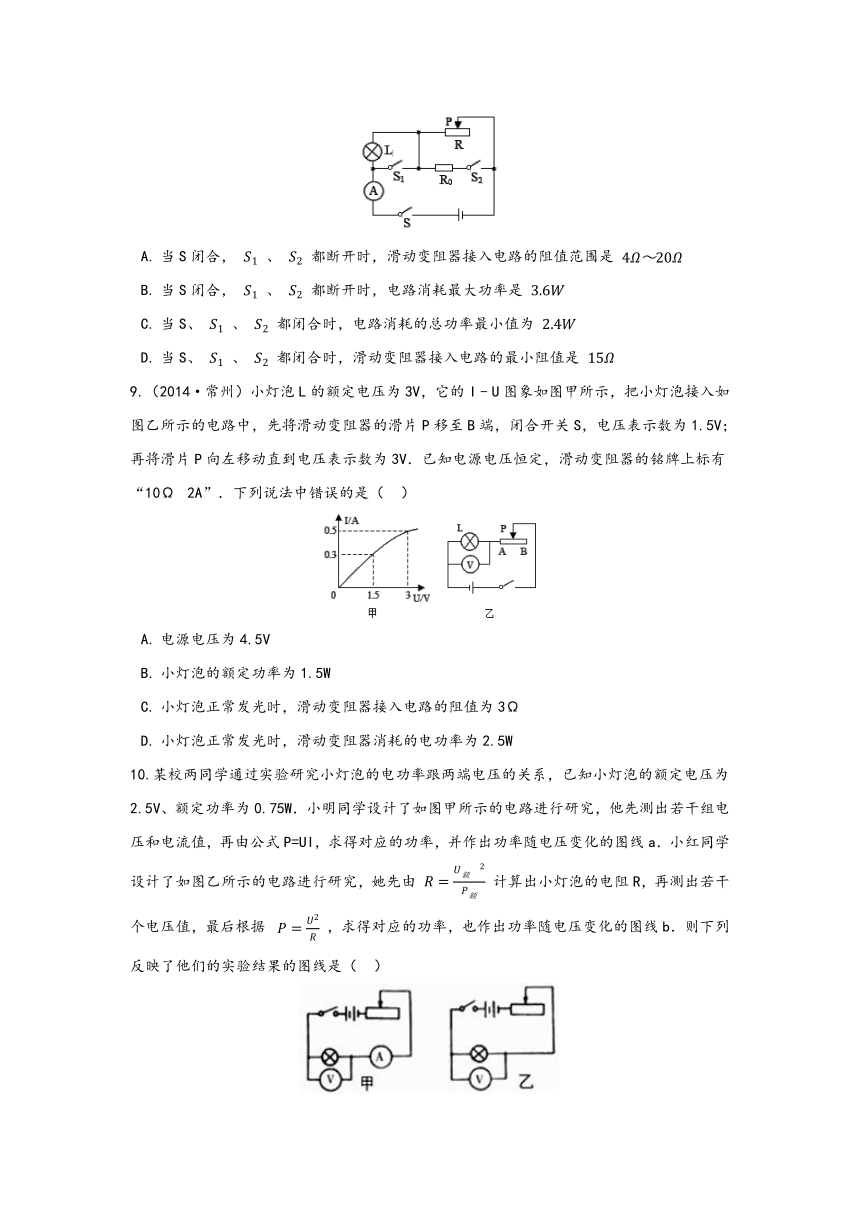

9.（2014·常州）小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω?
2A”．下列说法中错误的是（??
）
A.?电源电压为4.5V
B.?小灯泡的额定功率为1.5W
C.?小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D.?小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
10.某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5V、额定功率为0.75W．小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P=UI，求得对应的功率，并作出功率随电压变化的图线a．小红同学设计了如图乙所示的电路进行研究，她先由
计算出小灯泡的电阻R，再测出若干个电压值，最后根据?
，求得对应的功率，也作出功率随电压变化的图线b．则下列反映了他们的实验结果的图线是（??
）
二、填空题（共7题；共12分）

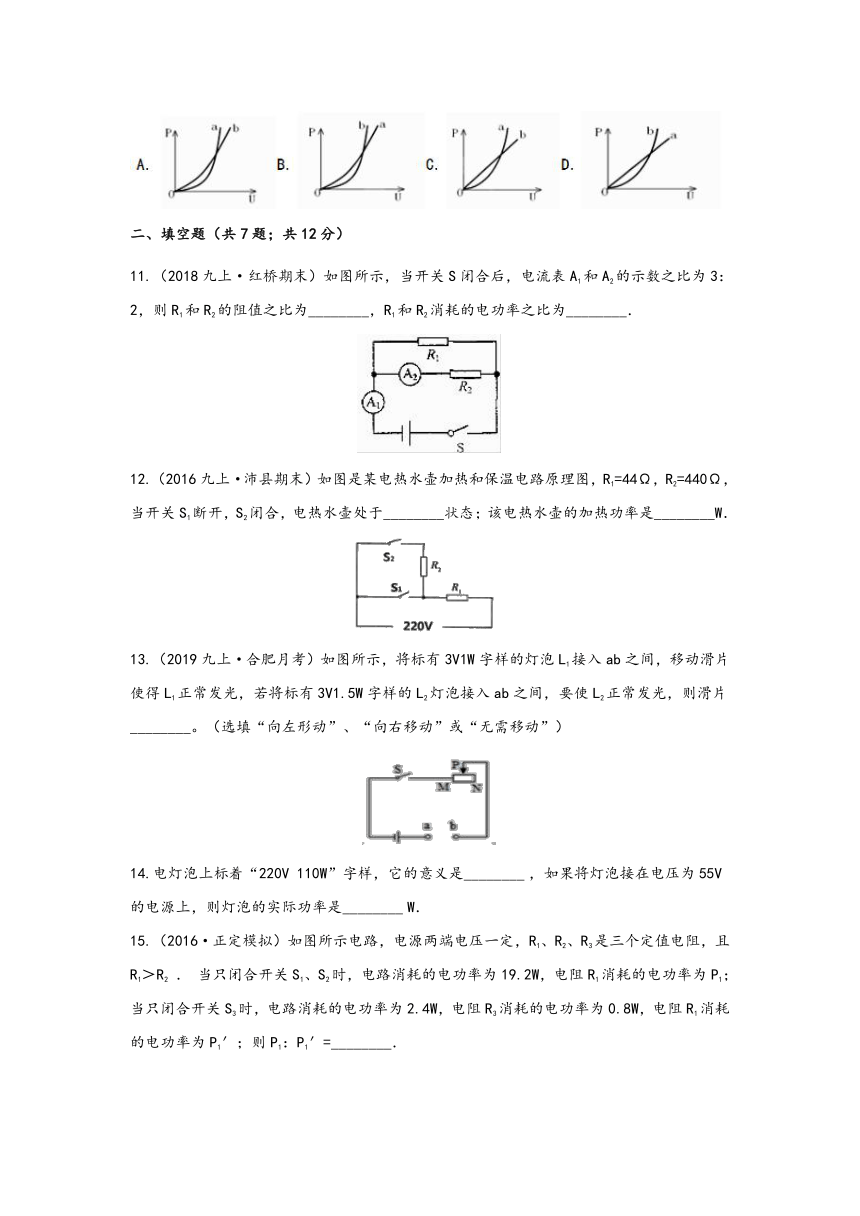

11.（2018九上·红桥期末）如图所示，当开关S闭合后，电流表A1和A2的示数之比为3：2，则R1和R2的阻值之比为________，R1和R2消耗的电功率之比为________．
12.（2016九上·沛县期末）如图是某电热水壶加热和保温电路原理图，R1=44Ω，R2=440Ω，当开关S1断开，S2闭合，电热水壶处于________状态；该电热水壶的加热功率是________W．
13.（2019九上·合肥月考）如图所示，将标有3V1W字样的灯泡L1接入ab之间，移动滑片使得L1正常发光，若将标有3V1.5W字样的L2灯泡接入ab之间，要使L2正常发光，则滑片________。（选填“向左形动”、“向右移动”或“无需移动”）
14.电灯泡上标着“220V
110W”字样，它的意义是________?，如果将灯泡接在电压为55V的电源上，则灯泡的实际功率是________?W．
15.（2016·正定模拟）如图所示电路，电源两端电压一定，R1、R2、R3是三个定值电阻，且R1＞R2
．
当只闭合开关S1、S2时，电路消耗的电功率为19.2W，电阻R1消耗的电功率为P1；当只闭合开关S3时，电路消耗的电功率为2.4W，电阻R3消耗的电功率为0.8W，电阻R1消耗的电功率为P1′；则P1：P1′=________．

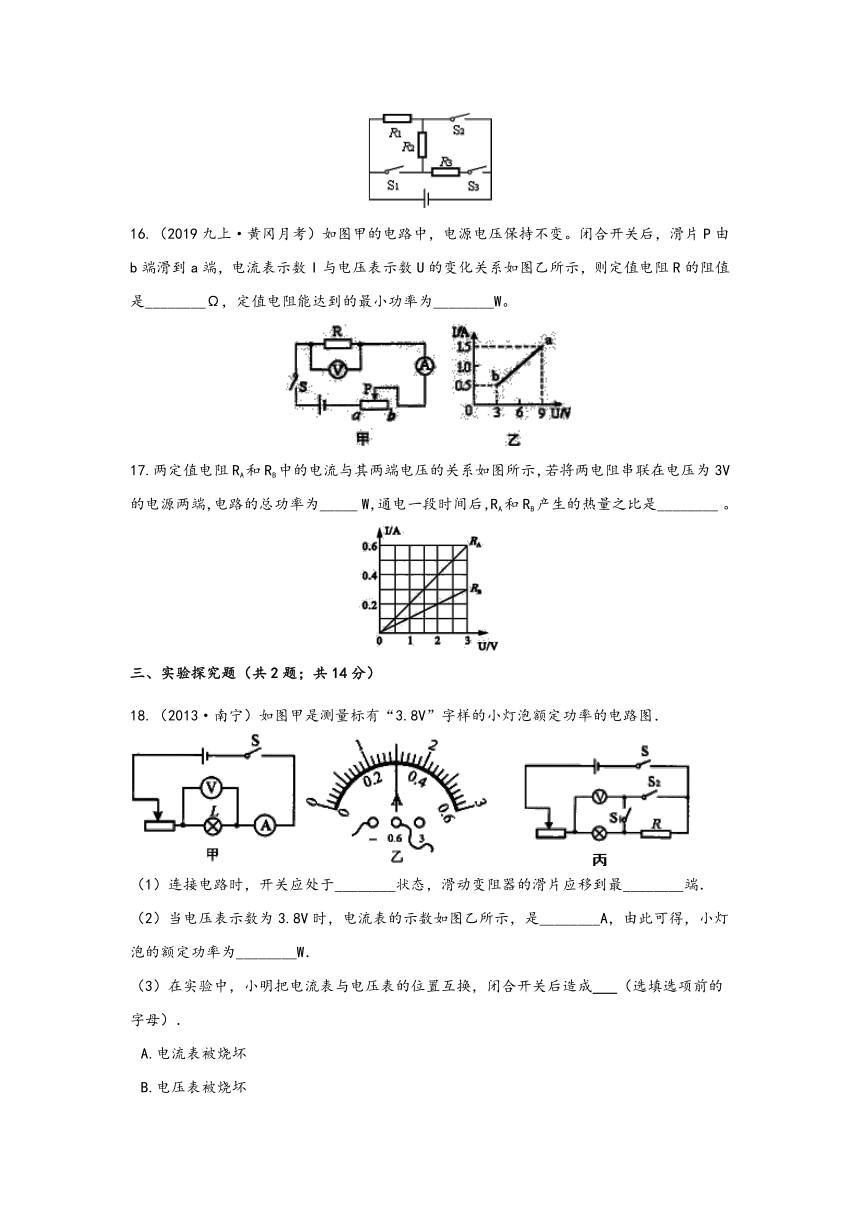

16.（2019九上·黄冈月考）如图甲的电路中，电源电压保持不变。闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则定值电阻R的阻值是________Ω，定值电阻能达到的最小功率为________W。
17.两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_____?W，通电一段时间后，RA和RB产生的热量之比是________?。
三、实验探究题（共2题；共14分）
18.（2013·南宁）如图甲是测量标有“3.8V”字样的小灯泡额定功率的电路图．
（1）连接电路时，开关应处于________状态，滑动变阻器的滑片应移到最________端．
（2）当电压表示数为3.8V时，电流表的示数如图乙所示，是________A，由此可得，小灯泡的额定功率为________W．
（3）在实验中，小明把电流表与电压表的位置互换，闭合开关后造成????
（选填选项前的字母）．
A.电流表被烧坏
B.电压表被烧坏
C.小灯泡被烧坏
D.小灯泡不亮
（4）小强的电流表损坏了，老师告诉他已经没有电流表可换了，而给了他一个已知阻值为R的定值电阻和若干个开关，小强重新设计了如图丙所示的电路，在不改变该电路连接的情况下，也能正确测出小灯泡的额定功率．
正确连接电路后，接下来的实验步骤是：
①________；
②保持滑片位置不动，断开开关S1
，
闭合开关S、S2
，
记下电压表的示数U2；
③得出小灯泡额定功率的表达式P=________．
19.（2019九下·永春月考）用图1所示装置可以探究水（蒸馏水）和煤油的吸热能力。
（1）该实验应取________相等的水和煤油；
（2）实验过程中，不考虑热损失，为了使水和煤油吸收的热量相同，电阻丝的________应相等；
（3）某同学为了探究“电流产生的热量与电流大小的关系”，将实验装置改装成如图2所示：
①实验选用煤油，是因为煤油的________，吸收相同热量时，煤油温度变化明显；
②为了完成实验，还需要增加的实验器材是________；图中滑动变阻器的作用是保护电路和________。
③实验中电流产生的热量无法直接测量，是通过温度计示数变化的多少反映，这种研究方法与下面________（填字母）事例中的研究方法是相同的。
A．在研究串、并联电路的总电阻时，用一个电阻代替两个串联或并联电阻
B．判断磁场是否存在时，用小磁针放在其中看是否偏转来确定
C．在学习电流时，将电流比作水流
四、计算题（共4题；共54分）
20.（2019·孝义模拟）现有某型号的家用电热水器，具有高、低温两档的自动调温功能，其额定电应为220V，内部电路由电阻丝R1、R2和开关S1、S2组成.其中R1=55Ω，当S1闭合时处于低温档，功率为220W，再闭合S2处于髙温档，功率为1100W.求：
（1）请你结合自己所学的电学知识推测出电热水器内部电路情况，在虚线框内画出电路图.
（2）R2的电阻值是多少？
（3）用该电热水壶在高温挡时加热1kg水，水由20℃加热到100℃需要6min，求该电热水壶的加热效率.[c=4.2×103J/（kg·℃）]
21.（2018·青海）如图所示，一灯泡L标有“12V
6W”字样，接入电路中，电源电压保持不变，灯泡灯丝电阻不随温度而改变，闭合开关S
，
当滑动变阻器滑片P移到b端时，电压表示数为5V：当滑动变阻器滑片P移到ab的中点时，电压表示数为3V
，
求：
（1）灯丝电阻值是多少？
（2）灯泡L正常发光时，在10min内消耗的电能是多少千瓦时？
（3）电源电压是多少？
（4）滑动变阻器的最大阻值是多少？
22.（2019·自贡）如图是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。
（1）求定值电阻R0的阻值；
（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。
23.（2019九上·莘县月考）在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”、“高挡”之间的转换，饮水机工作时功率随时间的关系图象如图乙所示。求：
（1）30min内电路消耗的总电能，
（2）饮水机工作时，通过电阻R1的电流，
（3）电阻R2的阻值。
答案解析部分
一、单选题
1.【答案】
A
2.【答案】
C
3.【答案】
A
4.【答案】
A
5.【答案】
B
6.【答案】
B
7.【答案】A
8.【答案】
D
9.【答案】
D
10.【答案】B
二、填空题
11.【答案】
2:1；1:2
12.【答案】
保温；1100
13.【答案】
向左移动
14.【答案】
额定电压为220V，额定功率为110W　；6.875　
15.【答案】4：1
16.【答案】
6；1.5
17.【答案】0.6；1∶2
三、实验探究题
18.【答案】
（1）断开；左
（2）0.3；1.14
（3）D
（4）闭合开关S、S1
，
断开S2
，
移动滑片至某一位置，使电压表的示数为3.8V；3.8V×
19.【答案】
（1）质量
（2）阻值
（3）比热容小；停表；改变通过电阻的电流大小；B
四、计算题
20.【答案】
（1）
（2）解：由于当S1闭合时处于低温档，功率为220W，由
知道，
R2的电阻值是：
（3）解：用该电热水壶在高温挡时加热6min，消耗的电能是：
=3.96×105J
1kg水吸收的热量是：
=3.36×105J
所以，该电热水壶的加热效率是：
=84.8%
21.【答案】
（1）解：因为灯泡L标有“12V
6W”字样，所以，由P=U2/R知道，灯丝电阻值是：R=
（2）解：根据题意知道，灯泡的额定功率是：P=6W=0.006kW，且灯泡正常发光的时间是：t=10min=1/6h，
所以，在10min内灯泡消耗的电能是：W=P额t=0.006kW×1/6h=0.001kW?h
（3）解：由图知道，灯泡和滑动变阻器串联，电压表测量滑动变阻器两端的电压，设电源电压为U
，
滑动变阻器的最大阻值为R
，
则当P在b点时，滑动变阻器接入电路的电阻最大，且此时电压表示数是5V，电路在的电流是：I=U?5V/RL=5V/R
当P在中点时，滑动变阻器有一半电阻接入电路，且电压表示数是3V，
同理可得：U?3V/RL=3V/（R
/2）故解得电源电压是：U=15V；
（4）解：将U=15V代入U?5V/RL=5V/R解得，滑动变阻器的最大阻值是：R=12Ω。
22.【答案】
（1）解：当S接触a点时，灯泡L与电阻R0串联，
因串联电路中总电压等于各分电压之和，且灯泡正常发光，
所以，R0两端的电压：
U0＝U﹣UL＝16V﹣10V＝6V，
因串联电路中各处的电流相等，
所以，由P＝UI可得，电路中的电流：
I＝
＝
＝1.2A，
由I＝
可得，定值电阻R0的阻值：
R0＝
＝
＝5Ω
答：定值电阻R的阻值为50；
（2）解：当s接触c点时，灯泡L、Ro、
R串联，此时电路中的电流I'=1A，
则R)和2R两端的电压之和：
U1=I'(R0+
R)=1A×(50+
×100)=10V,
此时灯泡两端的电压：
UL'=U-U1=16V-10V=6V,
则此时灯泡的实际功率：
I'=6V
1A=6W。
答：当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，此时灯泡的实际功率为6W。
23.【答案】
（1）解：由图乙知，高档功率P高=660W=0.66KW，t=10min=
h
低档功率P低=220W=0.22KW，t=20min=
h=
h
30min内电路消耗的总电能：W=W1+W2=P高t1+P低t2
=0.66KW×
h+0.22KW×
h
=
kW·h
=6.6×105J
答：30min内电路消耗的总电能为6.6×105J
（2）解：由P=UI可得通过R1的电流：I1=
=1A
答：饮水机工作时，通过电阻R1的电流为1A
（3）解：从“低档”到“高档”，只是并联了R2
，
电源电压不变，R1的功率不变，则R2的功率
P2=P高-P低=660W-220W=440W，
由P=
可得：R2=
=110Ω
答：电阻R2的阻值110Ω
