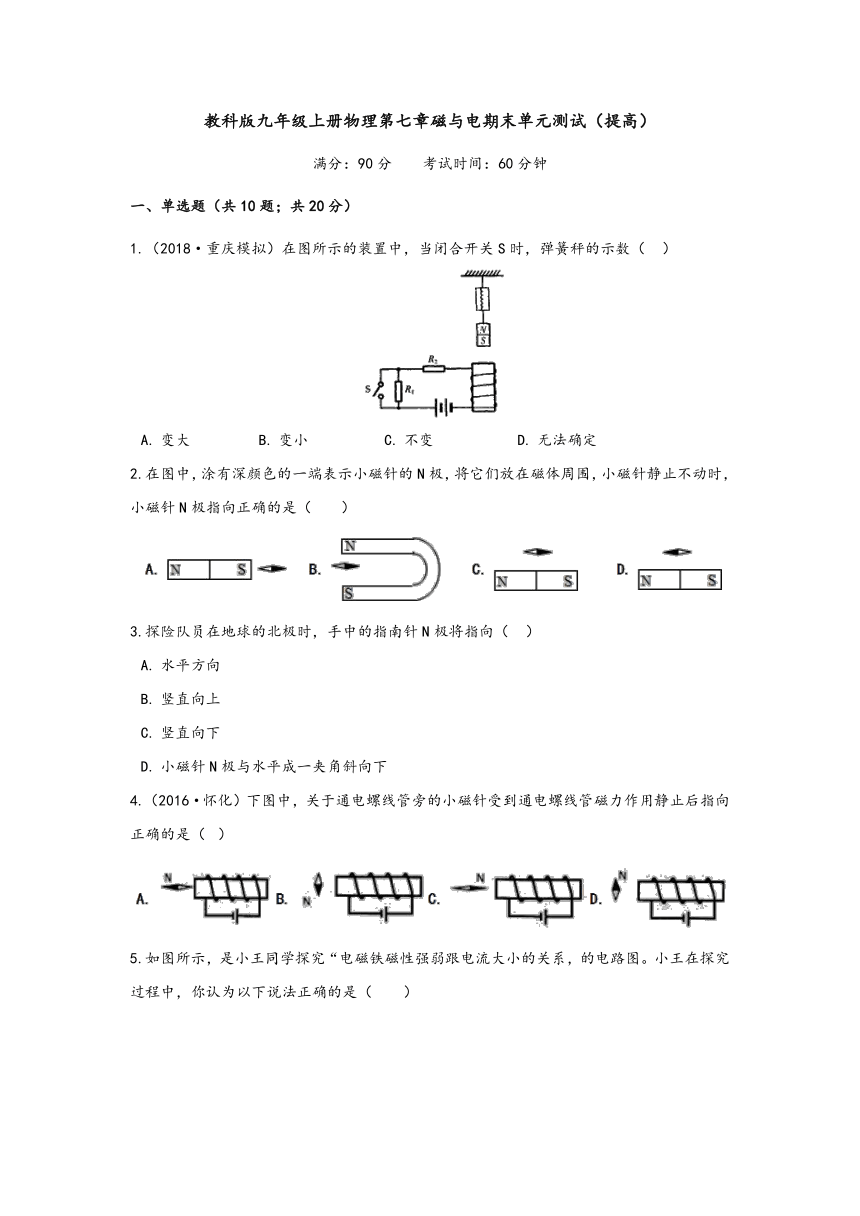

教科版九年级上册物理第七章磁与电期末单元测试（提高）(word版 带答案)

教科版九年级上册物理第七章磁与电期末单元测试（提高）
满分：90分
考试时间：60分钟
一、单选题（共10题；共20分）
1.（2018·重庆模拟）在图所示的装置中，当闭合开关S时，弹簧秤的示数（??
）
A.?变大
B.?变小
C.?不变
D.?无法确定
2.在图中，涂有深颜色的一端表示小磁针的N极，将它们放在磁体周围，小磁针静止不动时，小磁针N极指向正确的是（?????
）
3.探险队员在地球的北极时，手中的指南针N极将指向（??
）
A.?水平方向
B.?竖直向上
C.?竖直向下?
D.?小磁针N极与水平成一夹角斜向下
4.（2016·怀化）下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是（?
）
5.如图所示，是小王同学探究“电磁铁磁性强弱跟电流大小的关系，的电路图。小王在探究过程中，你认为以下说法正确的是（
）
A.?滑动变阻器的滑片向a端滑动时，电磁铁吸引的铁钉减少
B.?电磁铁的上端为S极
C.?滑动变阻器的滑片向b端滑动时，电磁铁磁性增强
D.?判断电磁铁磁性的强弱，主要是观察电磁铁匝数多少
6.如图是直流电铃的原理图，关于电铃工作时的说法不正确的是（　　）
A.?电流通过电磁铁时，电磁铁有磁性，且A端为N极
B.?电磁铁吸引衔铁，弹性片发生形变具有弹性势能
C.?小锤打击铃碗时，电磁铁仍具有磁性
D.?小锤击打铃碗发出声音，是由于铃碗发生了振动
7.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（?
）
?
A.?电压表示数变大，电流表示数也变大
B.?电压表示数变小，电流表示数也变小
C.?螺线管上端是N极，弹簧测力计示数变小
D.?螺线管上端是S极，弹簧测力计示数变大

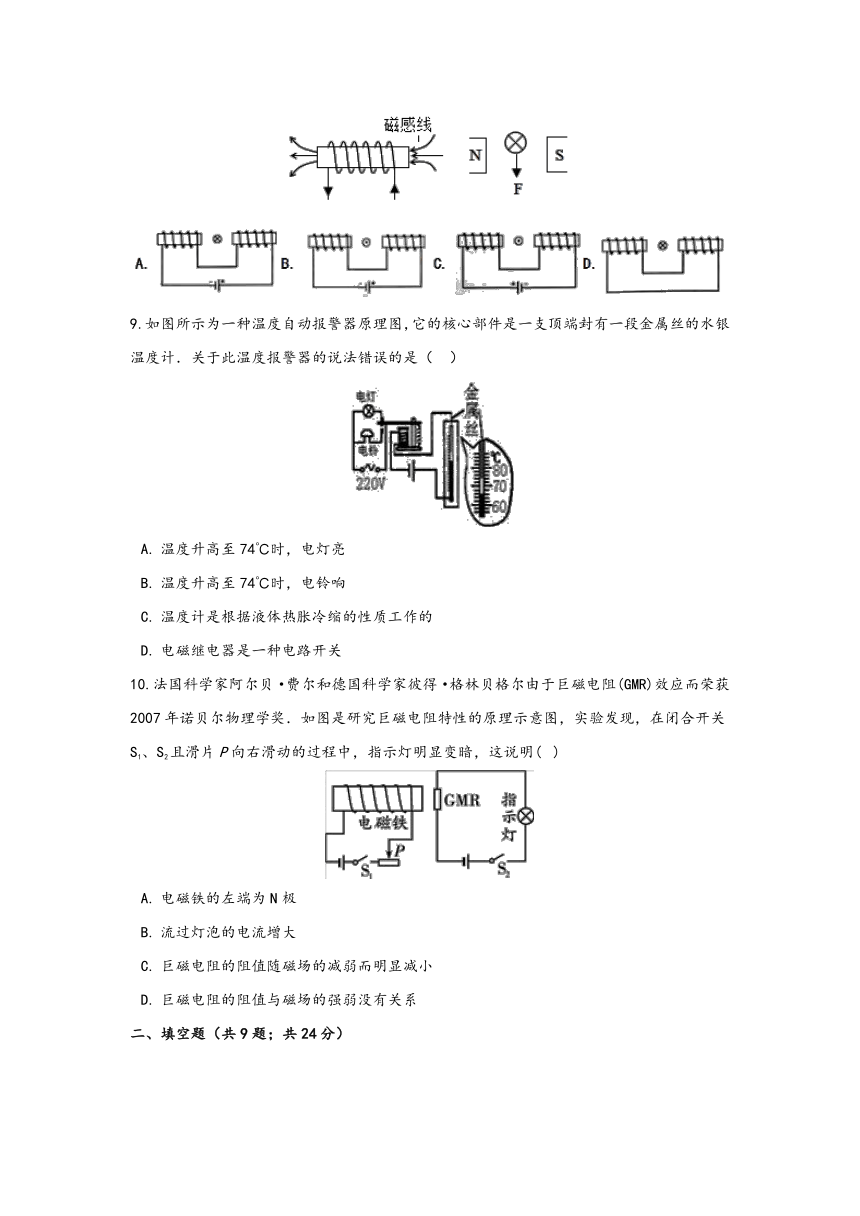

8.（2019·广州）如图，
表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（??
）
9.如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计．关于此温度报警器的说法错误的是（??
）
A.?温度升高至74℃时，电灯亮
B.?温度升高至74℃时，电铃响
C.?温度计是根据液体热胀冷缩的性质工作的???????????
D.?电磁继电器是一种电路开关
10.法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图，实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明(?
)
A.?电磁铁的左端为N极
B.?流过灯泡的电流增大
C.?巨磁电阻的阻值随磁场的减弱而明显减小
D.?巨磁电阻的阻值与磁场的强弱没有关系
二、填空题（共9题；共24分）

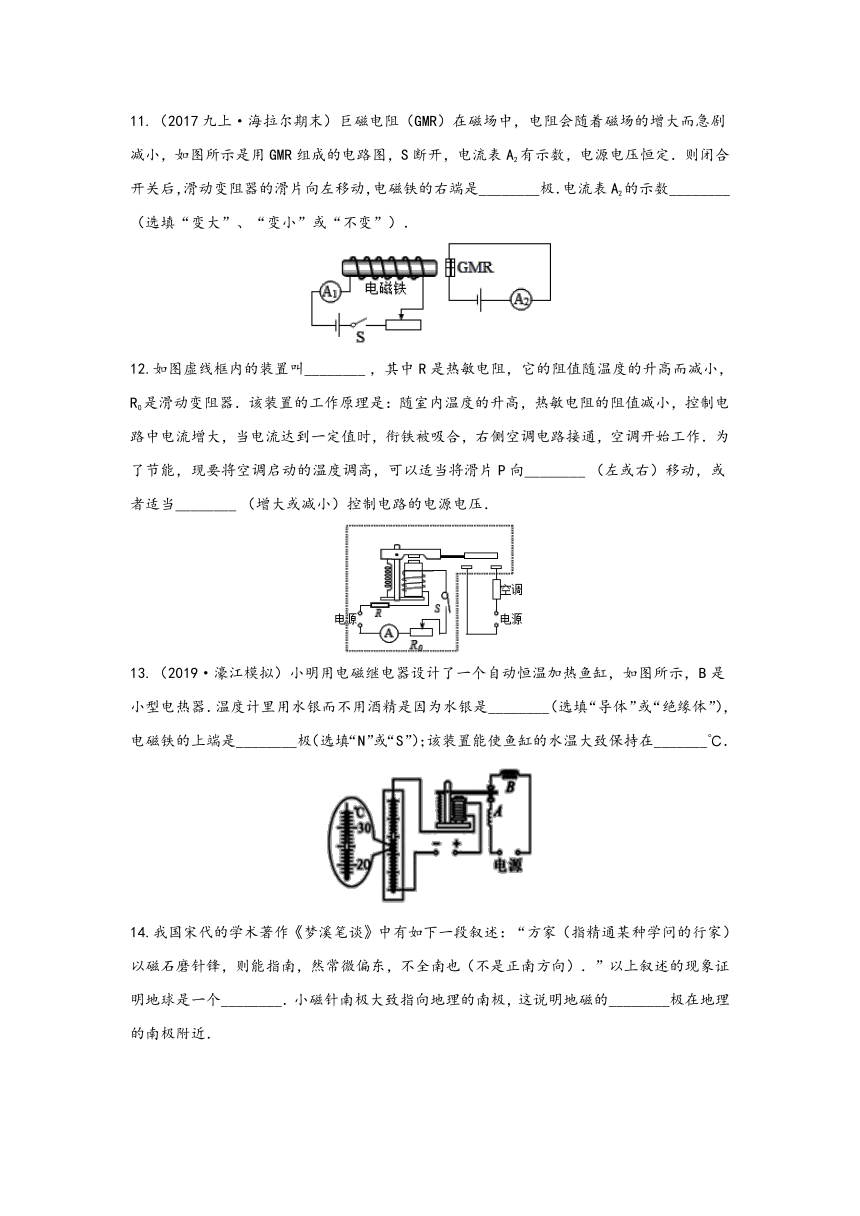

11.（2017九上·海拉尔期末）巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，如图所示是用GMR组成的电路图，S断开，电流表A2有示数，电源电压恒定．则闭合开关后，滑动变阻器的滑片向左移动，电磁铁的右端是________极．电流表A2的示数________（选填“变大”、“变小”或“不变”）．
12.如图虚线框内的装置叫________?，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作．为了节能，现要将空调启动的温度调高，可以适当将滑片P向________?（左或右）移动，或者适当________?（增大或减小）控制电路的电源电压．
13.（2019·濠江模拟）小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，B是小型电热器．温度计里用水银而不用酒精是因为水银是________（选填“导体”或“绝缘体”），电磁铁的上端是________极（选填“N”或“S”）；该装置能使鱼缸的水温大致保持在_______℃．
14.我国宋代的学术著作《梦溪笔谈》中有如下一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不全南也（不是正南方向）．”以上叙述的现象证明地球是一个________．小磁针南极大致指向地理的南极，这说明地磁的________极在地理的南极附近．

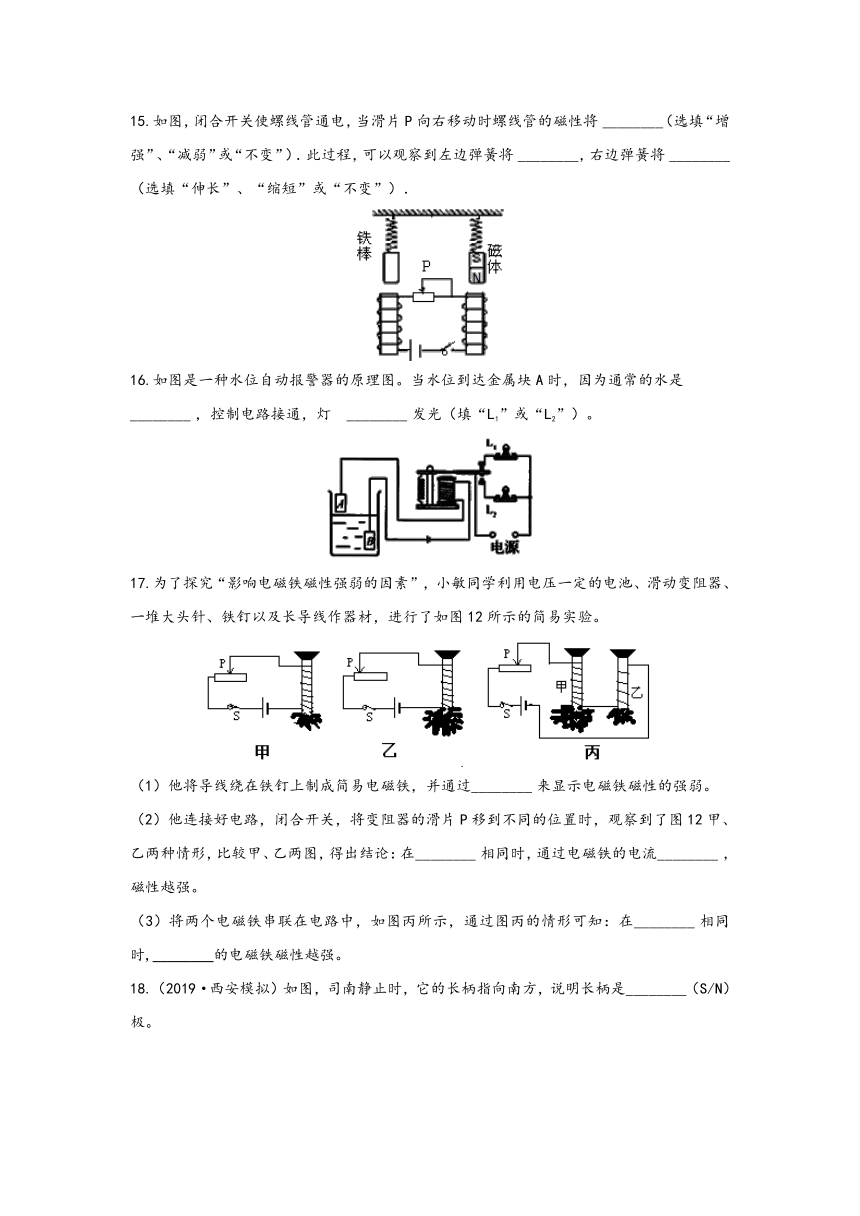

15.如图，闭合开关使螺线管通电，当滑片P向右移动时螺线管的磁性将?________（选填“增强”、“减弱”或“不变”）．此过程，可以观察到左边弹簧将?________，右边弹簧将?________（选填“伸长”、“缩短”或“不变”）．
16.如图是一种水位自动报警器的原理图。当水位到达金属块A时，因为通常的水是________?，控制电路接通，灯　________?发光（填“L1”或“L2”）。
17.为了探究“影响电磁铁磁性强弱的因素”，小敏同学利用电压一定的电池、滑动变阻器、一堆大头针、铁钉以及长导线作器材，进行了如图12所示的简易实验。
（1）他将导线绕在铁钉上制成简易电磁铁，并通过________?来显示电磁铁磁性的强弱。
（2）他连接好电路，闭合开关，将变阻器的滑片P移到不同的位置时，观察到了图12甲、乙两种情形，比较甲、乙两图，得出结论：在________?相同时，通过电磁铁的电流________?，磁性越强。
（3）将两个电磁铁串联在电路中，如图丙所示，通过图丙的情形可知：在________?相同时,________的电磁铁磁性越强。
18.（2019·西安模拟）如图，司南静止时，它的长柄指向南方，说明长柄是________（S/N）极。
19.如图虚线框内的装置叫________，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作．为了节能，现要将空调启动的温度调高，可以适当将滑片P向________（选填“左”或“右”）移动，或者适当________（选填“增大”或“减小”）控制电路的电源电压．
三、作图题（共4题；共20分）
20.（2018·洛阳模拟）如图所示，根据小磁针静止时N极的指向，标出通电螺线管的N、S极及导线中的电流方向
21.如图，接通电源后，通电螺线管右边的条形磁铁向右偏，请在条形磁铁下方相应位置分别标出条形磁铁的N极、S极．
22.请在图中标出小磁针的N极和磁感线的方向．
23.如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和小磁针静止时的N极．
?
四、实验探究题（共3题；共26分）
24.（2020·广州模拟）图是探究通电螺线管外部磁场分布的实验过程图（俯视图），其中深色端是小磁针北极。
（1）当螺线管通电时，周围的小磁针的分布如图甲所示，据此可得结论
①通电螺线管周围存在________；
②通电螺线管外部磁场分布与________的磁场相似，此时螺线管的右端是________极；
（2）当螺线管的电流如图乙时，小磁针的分布如图乙所示（其中深色端是北极），据此可知通电螺线管外部磁场分布跟________有关；
（3）下列做法中，一定能使乙图中的通电螺线管磁性增强的是________。[只填序号]
①将有磁性的条形磁体插入螺线管中
②将没有磁性的铁芯插入螺线管中
③增大通过螺线管的电流
④增加螺线管的匝数
25.（2018九上·海陵期末）如图所示是探究通电直导线周围磁场的实验装置．
（1）小磁针放置在桌面上静止时，将直导线AB沿________（选填“东西”、“南北”或“任意”）方向放置在小磁针正上方，实验时效果更明显．
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明________．此时若移去小磁针，上述结论是否成立？________（选填“是”或“否”）．实验中小磁针的作用是________．
（3）仅将电源正负极对调，小磁针偏转方向发生改变，这表明通电直导线周围磁场的方向与________有关．
（4）为了验证是“通电直导线产生的磁场使小磁针转动”这一事实，最简单的实验操作是________．
26.（2016·莆田）如图甲所示，某恒温箱的加热电路由交流电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器．热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，R1的阻值随温度变化的关系如图乙所示，调节可变电阻器使得R2=110Ω，闭合开关，当恒温箱内温度升高到50℃时，由于电磁继电器的作用，加热电路被断开，电池继电器的线圈电阻忽略不计，请回答：
（1）电磁继电器中电磁铁上端是________极．（填“N”或“S”）
（2）恒温箱内温度不断升高时，电磁铁的磁性变________，加热电路会因此被________（填“接通”或“断开”）
（3）调节可变电阻器使得R2′=170Ω，恒温箱内温度升高到多少摄氏度时，加热电路被断开．
（4）整个装置在设计上有何不足之处________．
答案解析部分
一、单选题
1.【答案】A
2.【答案】
C
3.【答案】
C
4.【答案】
A
5.【答案】
B
6.【答案】
C
7.【答案】
C
8.【答案】
B
9.【答案】
A
10.【答案】
A
二、填空题
11.【答案】S；变大
12.【答案】
电磁继电器；右；减小
13.【答案】
导体；N；26
14.【答案】
磁体；北
15.【答案】
减弱；缩短；伸长
16.【答案】
导体；L2
17.【答案】
吸引小铁钉的数目；线圈匝数；越大；电流；线圈匝数越多
18.【答案】
S
19.【答案】电磁继电器；右；减小
三、作图题
20.【答案】解:如图所示:
21.【答案】
22.【答案】
23.【答案】
解：因为磁感线总是从磁体的N极出来回到S极，所以图中左端的磁极为N极，右端的磁极为S极；根据同名磁极相互排斥，异名磁极相互吸引可知，靠近磁体S极的一端为小磁针的N极，如图所示．
?
四、实验探究题
24.【答案】
（1）磁场；条形磁体；北（N）
（2）电流的方向
（3）②③④
25.【答案】
（1）南北
（2）电流周围存在磁场；是；判断电流周围是否存在磁场
（3）电流方向
（4）断开开关观察小磁针是否恢复原状
26.【答案】
（1）N
（2）强；断开
（3）由图象知，当恒温箱温度升高到50℃时，R1=90Ω，由串联电路特点知此时控制电路的总电阻：R总=R1+R2=90Ω+110Ω=200Ω，因为控制电路中电磁铁吸合电流是相同的，即电路的总电阻不变，当R2′=170Ω时，
R1′=R总﹣R2′=200Ω﹣170Ω=30Ω，由图象知，此时恒温箱内的温度为130℃，
即恒温箱内温度升高到130℃时，加热电路被断开。
（4）电磁继电器频繁通断，整个装置的使用寿命因此受到影响
