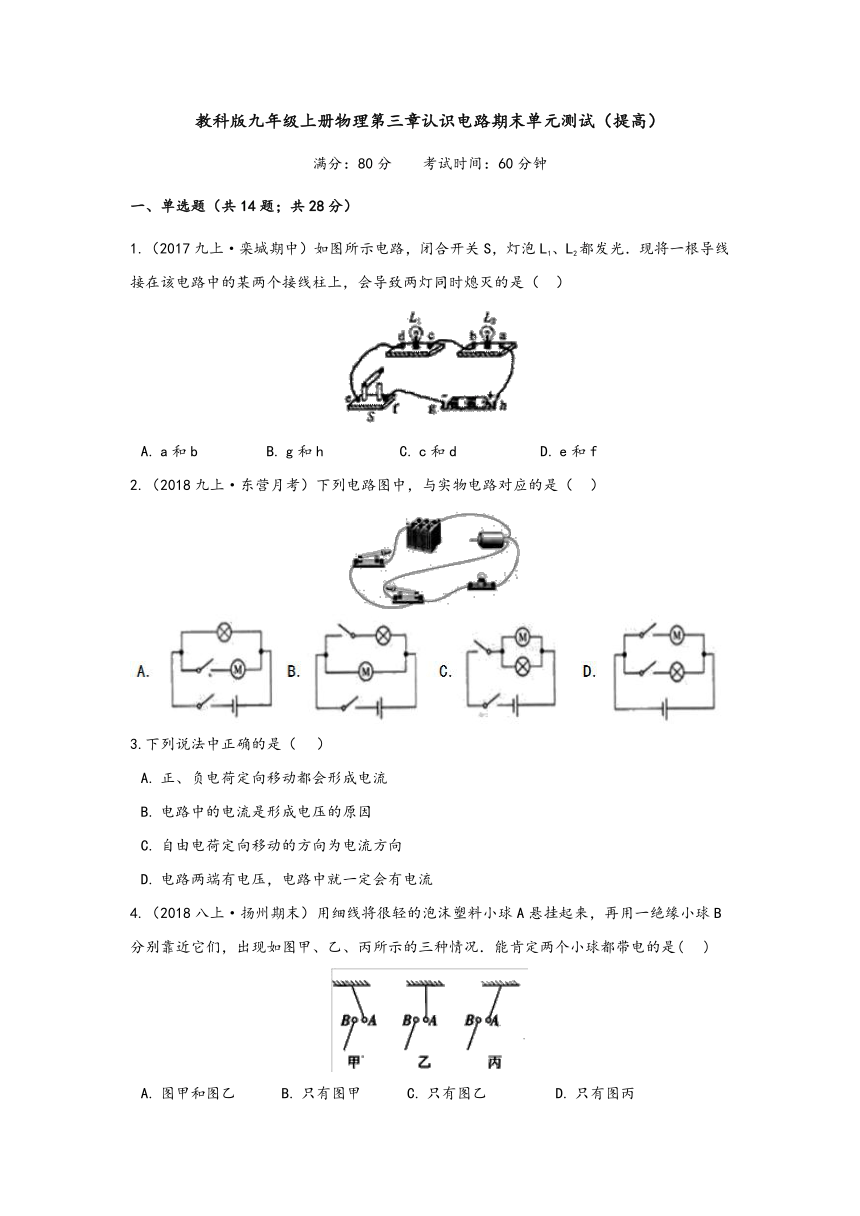

教科版九年级上册物理第三章认识电路期末单元测试（提高）(word版 带答案)

教科版九年级上册物理第三章认识电路期末单元测试（提高）
满分：80分
考试时间：60分钟
一、单选题（共14题；共28分）
1.（2017九上·栾城期中）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（??
）
A.?a和b
B.?g和h
C.?c和d
D.?e和f
2.（2018九上·东营月考）下列电路图中，与实物电路对应的是（??
）
3.下列说法中正确的是（
?
）
A.?正、负电荷定向移动都会形成电流
B.?电路中的电流是形成电压的原因
C.?自由电荷定向移动的方向为电流方向
D.?电路两端有电压，电路中就一定会有电流
4.（2018八上·扬州期末）用细线将很轻的泡沫塑料小球A悬挂起来，再用一绝缘小球B分别靠近它们，出现如图甲、乙、丙所示的三种情况．能肯定两个小球都带电的是(???
)
A.?图甲和图乙
B.?只有图甲
C.?只有图乙
D.?只有图丙

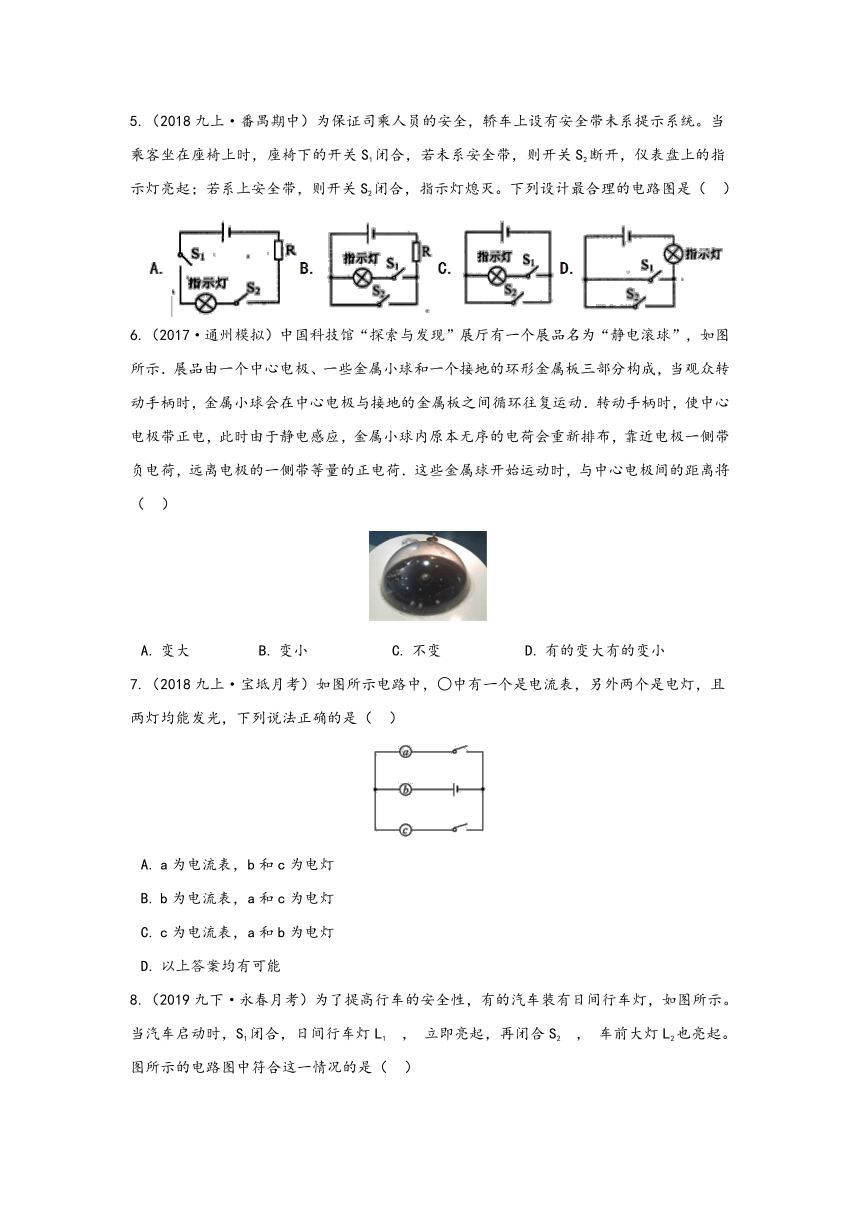

5.（2018九上·番禺期中）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（??
）
6.（2017·通州模拟）中国科技馆“探索与发现”展厅有一个展品名为“静电滚球”，如图所示．展品由一个中心电极、一些金属小球和一个接地的环形金属板三部分构成，当观众转动手柄时，金属小球会在中心电极与接地的金属板之间循环往复运动．转动手柄时，使中心电极带正电，此时由于静电感应，金属小球内原本无序的电荷会重新排布，靠近电极一侧带负电荷，远离电极的一侧带等量的正电荷．这些金属球开始运动时，与中心电极间的距离将（??
）
A.?变大
B.?变小
C.?不变
D.?有的变大有的变小
7.（2018九上·宝坻月考）如图所示电路中，○中有一个是电流表，另外两个是电灯，且两灯均能发光，下列说法正确的是（??
）
A.?a为电流表，b和c为电灯
B.?b为电流表，a和c为电灯
C.?c为电流表，a和b为电灯
D.?以上答案均有可能

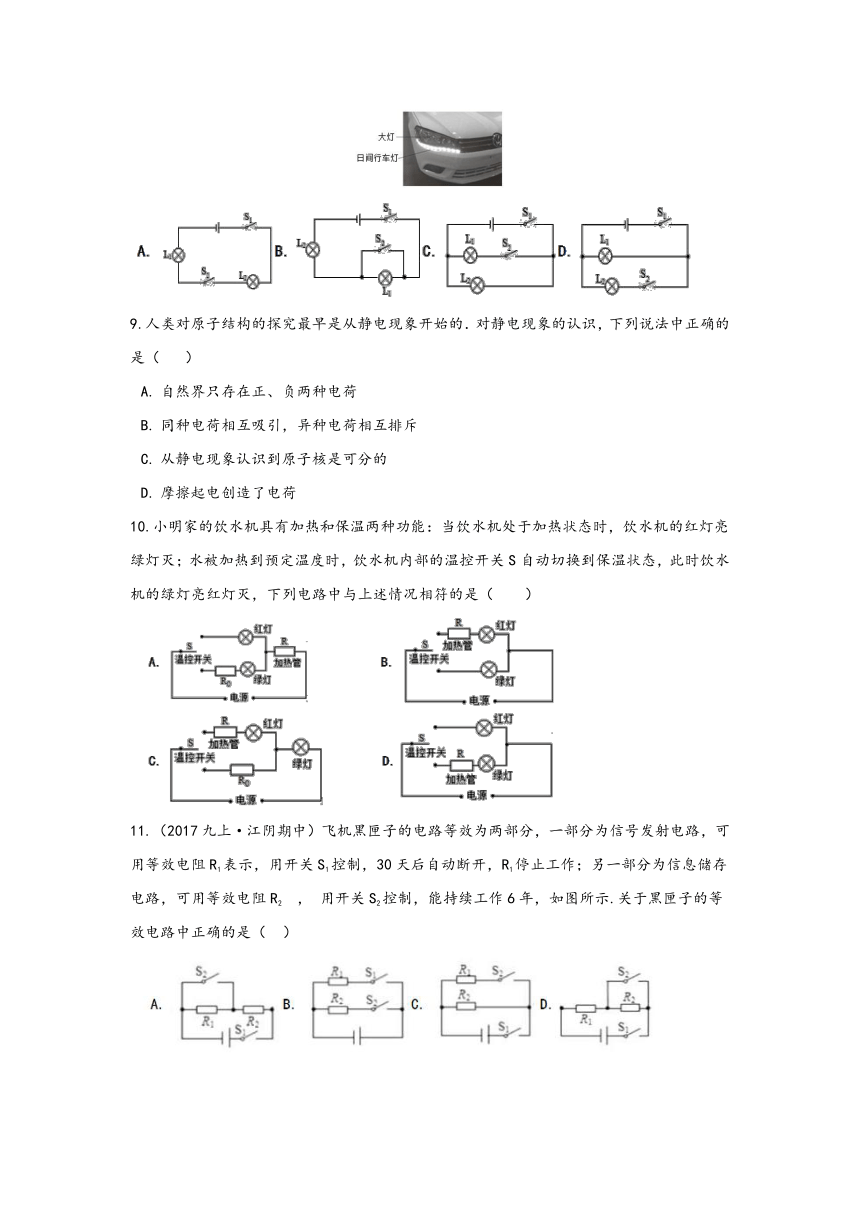

8.（2019九下·永春月考）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1
，
立即亮起，再闭合S2
，
车前大灯L2也亮起。图所示的电路图中符合这一情况的是（??
）
9.人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（????
）
A.?自然界只存在正、负两种电荷
B.?同种电荷相互吸引，异种电荷相互排斥
C.?从静电现象认识到原子核是可分的
D.?摩擦起电创造了电荷
10.小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（　　）
11.（2017九上·江阴期中）飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2
，
用开关S2控制，能持续工作6年，如图所示.关于黑匣子的等效电路中正确的是（?
?）

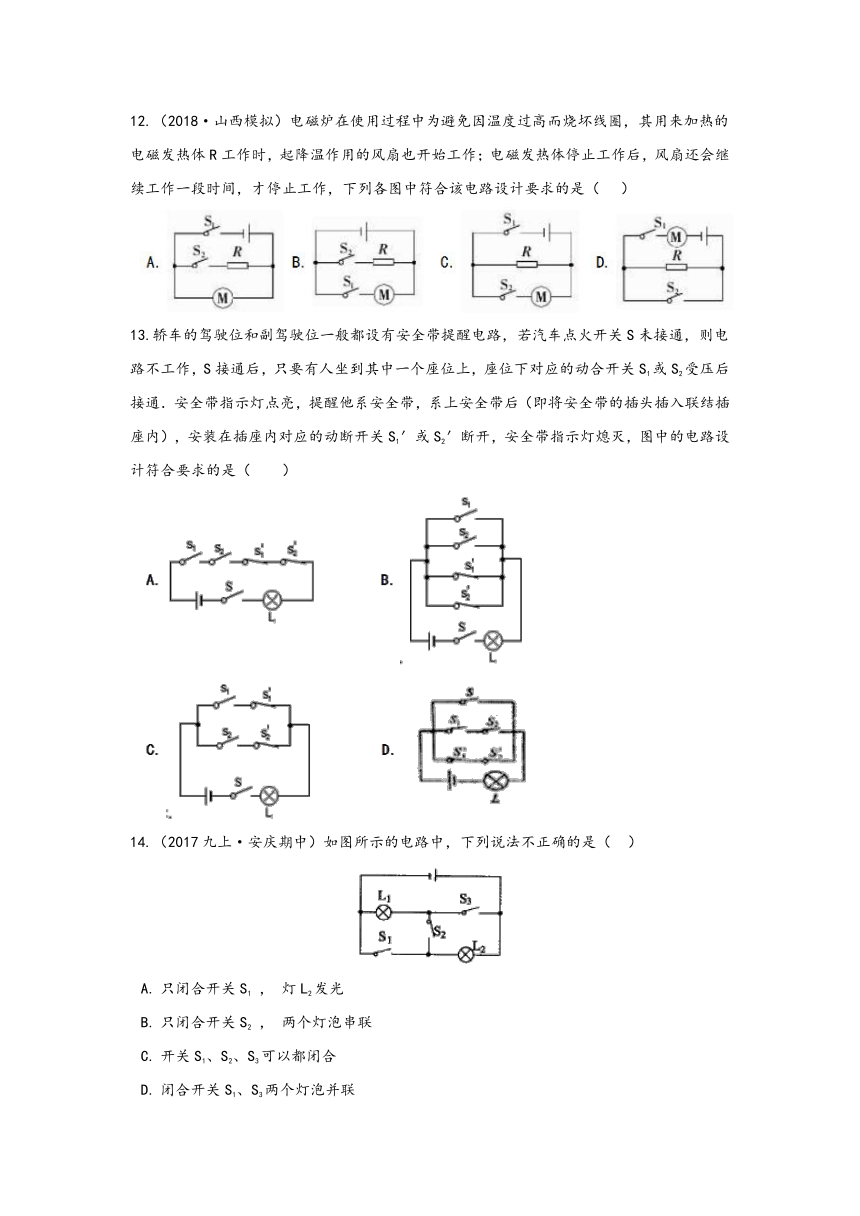

12.（2018·山西模拟）电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（???
）
13.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作，S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通．安全带指示灯点亮，提醒他系安全带，系上安全带后（即将安全带的插头插入联结插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭，图中的电路设计符合要求的是（　　）
14.（2017九上·安庆期中）如图所示的电路中，下列说法不正确的是（??
）
A.?只闭合开关S1
，
灯L2发光
B.?只闭合开关S2
，
两个灯泡串联
C.?开关S1、S2、S3可以都闭合
D.?闭合开关S1、S3两个灯泡并联

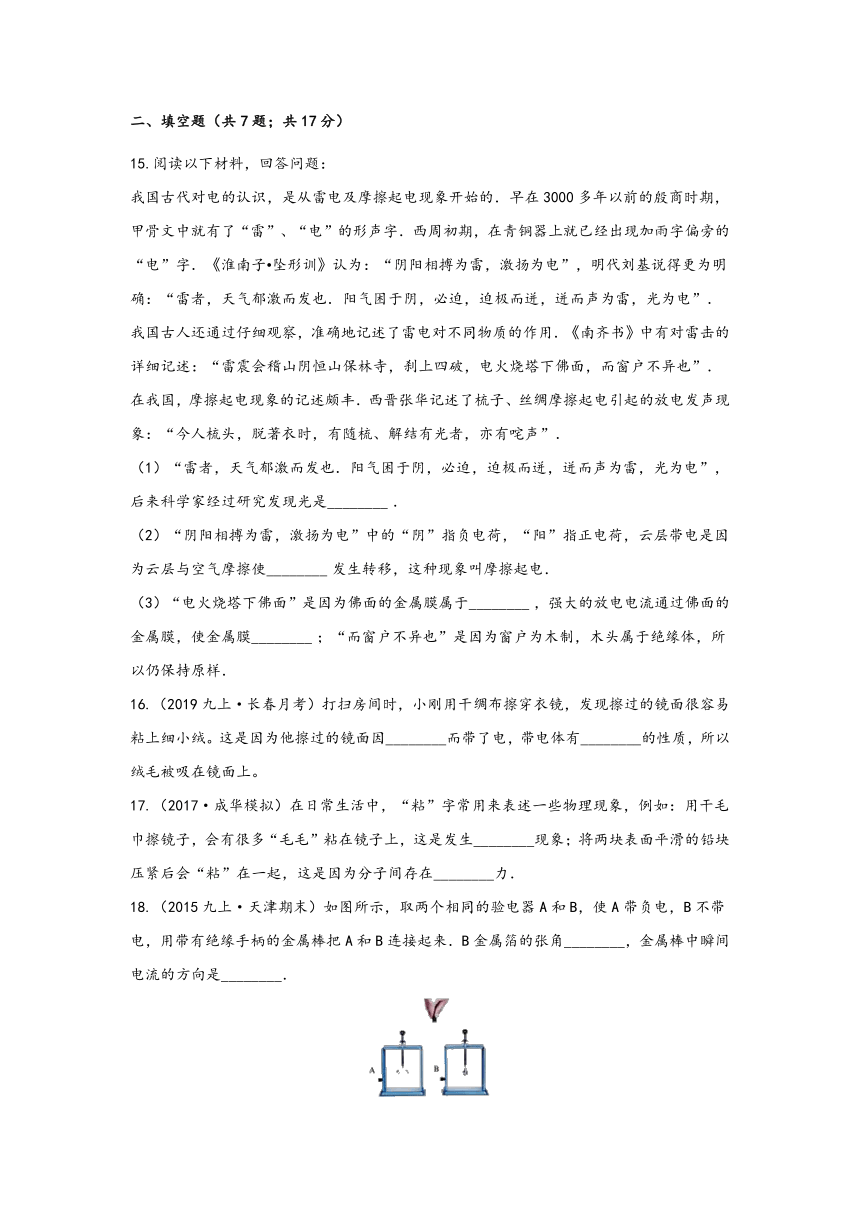

二、填空题（共7题；共17分）
15.阅读以下材料，回答问题：
我国古代对电的认识，是从雷电及摩擦起电现象开始的．早在3000多年以前的殷商时期，甲骨文中就有了“雷”、“电”的形声字．西周初期，在青铜器上就已经出现加雨字偏旁的“电”字．《淮南子?坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确：“雷者，天气郁激而发也．阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”．
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用．《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”．
在我国，摩擦起电现象的记述颇丰．西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”．
（1）“雷者，天气郁激而发也．阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”，后来科学家经过研究发现光是________?．
（2）“阴阳相搏为雷，激扬为电”中的“阴”指负电荷，“阳”指正电荷，云层带电是因为云层与空气摩擦使________?发生转移，这种现象叫摩擦起电．
（3）“电火烧塔下佛面”是因为佛面的金属膜属于________?，强大的放电电流通过佛面的金属膜，使金属膜________?；“而窗户不异也”是因为窗户为木制，木头属于绝缘体，所以仍保持原样．
16.（2019九上·长春月考）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒。这是因为他擦过的镜面因________而带了电，带电体有________的性质，所以绒毛被吸在镜面上。
17.（2017·成华模拟）在日常生活中，“粘”字常用来表述一些物理现象，例如：用干毛巾擦镜子，会有很多“毛毛”粘在镜子上，这是发生________现象；将两块表面平滑的铅块压紧后会“粘”在一起，这是因为分子间存在________力．
18.（2015九上·天津期末）如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．B金属箔的张角________，金属棒中瞬间电流的方向是________．
19.（2018九上·成都月考）如图，电吹风电路，其中电热丝通电会发热，电动机M通电会送风．当开关S同时与3、4接触，电吹风送出________风；当开关S同时与2、3接触，电吹风送出________风?（以上两空均选填“冷”或“热”）．
20.（2016九上·怀集期中）如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关________；若要使电灯L1和L2接成并联电路，应闭合开关________；若同时闭合开关________，电路处于短路状态，这是绝对不允许的．
21.（2019九上·祁阳月考）如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是________。
三、作图题（共3题；共15分）
22.（2016九·嘉鱼月考）根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
①只闭合S1时，红灯发光，绿灯不发光
②S1、S2都闭合时，两灯都发光
③只闭合S2时，两灯均不发光．
23.（2016九上·武威期中）如图所示，按电路图连接实物图．
24.（2019九上·江门月考）根据电路图连接好实物图
四、实验探究题（共3题；共20分）
25.（2020九上·广东月考）如图用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，此物体一定带电，这种说法是否正确？________。
（2）把与毛皮摩擦过的橡胶棒放在带电吸管一端的附近，吸管被推开，说明吸管________电子（填“得到”或“失去”），吸管________（选填“带正电”、“带负电”或“不带电”），吸管被推开的原因是________。
26.（2020九上·江门月考）在“连接串联电路”实验中，实验电路如图所示。
（1）在连接电路时，开关应该处于________状态。
（2）开关闭合并且两灯都发光时，取下其中L1
，
可观察到L2________（填“发光”或“不发光”）的现象。
（3）开关闭合并且两灯都发光时，用导线将L1两端连接起来，可观察到L2的亮度________。（选填“变亮”、“变暗”、“不亮”、“不变”）
（4）在串联电路中，开关控制________的工作。连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1
，
L1、L2仍然都不亮，按一下灯泡L2
，
两灯都亮，松开手两灯又不亮，则故障可能是________。（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）
27.（2018九上·江阴期中）小刚用两只灯泡连接成电路并闭合开关后，发现两灯都亮；断开开关后两灯都不发光。由于连线较乱，一时无法确定电路是串联还是并联，以下是小刚设计的三种判断方法。
方法一：把其中一只灯泡从灯座上取下，观察另一只灯泡是否工作进行判断；
方法二：把任意一根导线断开，观察两只灯泡是否工作进行判断；
方法三：把任意一个灯泡的两个接线柱用导线连接起来，观察另一只灯泡是否工作进行判断；
（1）小明设计的这三种方法中，第一种方法，在取下其中一只灯泡，闭合开关，根据观察到________的现象，判断出该电路时并联的；
（2）在用方法二和方法三进行判断时，发现这两种方法都存在不足之处，方法二的不足是________，方法三的不足是________。
答案解析部分
一、单选题
1.【答案】
B
2.【答案】
A
3.【答案】
A
4.【答案】
B
5.【答案】
B
6.【答案】B
7.【答案】
B
8.【答案】
D
9.【答案】
A
10.【答案】
A
11.【答案】B
12.【答案】
A
13.【答案】
C
14.【答案】
C
二、填空题
15.【答案】
电磁波；电荷；导体；熔化
16.【答案】
摩擦；吸引轻小物体
17.【答案】
摩擦起电；引
18.【答案】
增大；从B流向A
19.【答案】
冷；热
20.【答案】S2；S1和S3；S1和S2
21.【答案】
S1断开；S2闭合
；S1闭合；S2也闭合。
三、作图题
22.【答案】
23.【答案】解：甲图中，L2与S2串联后与L1并联，S1在干路上；
连接实物图时，可从电源正极出发，电流在L2的右接线柱分流，一路电流经L1
，
同时另一路电流经L2、S2
，
然后在S1的左接线柱与上面一路电流汇合，再经S1回到电源的负极，如下图所示：
24.【答案】
解：如图所示：
四、实验探究题
25.【答案】
（1）不正确
（2）得到；带负电；同种电荷互相排斥
26.【答案】
（1）断开
（2）不发光
（3）变亮
（4）整个电路中所有用电器；L2与灯座接触不良
27.【答案】
（1）另一只灯泡仍发光
（2）如断开并联电路中干路导线，两灯泡也都不发光；如是并联，会电源短路
