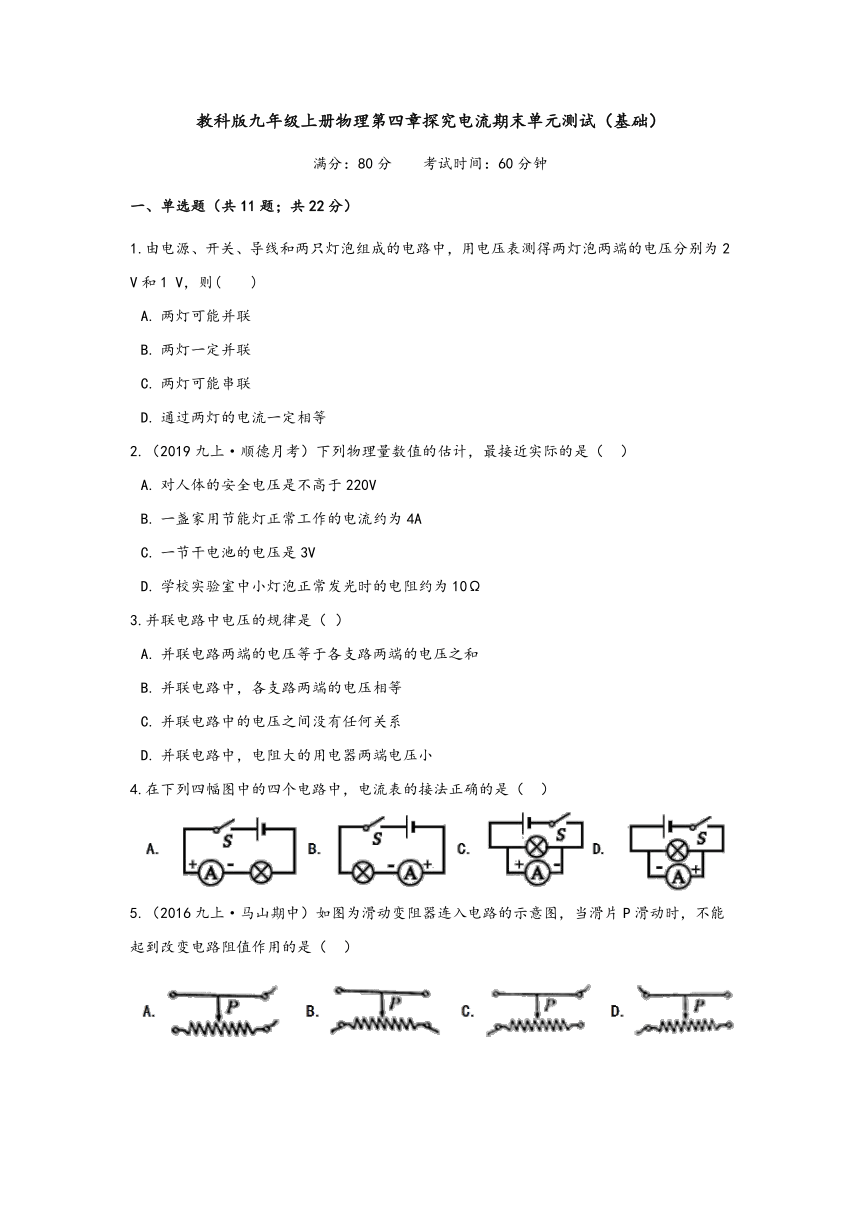

教科版九年级上册物理第四章探究电流期末单元测试（基础）
满分：80分
考试时间：60分钟
一、单选题（共11题；共22分）
1.由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两灯泡两端的电压分别为2
V和1
V，则(　　)
A.?两灯可能并联
B.?两灯一定并联?
C.?两灯可能串联????????????
D.?通过两灯的电流一定相等
2.（2019九上·顺德月考）下列物理量数值的估计，最接近实际的是（??
）
A.?对人体的安全电压是不高于220V
B.?一盏家用节能灯正常工作的电流约为4A
C.?一节干电池的电压是3V
D.?学校实验室中小灯泡正常发光时的电阻约为10Ω
3.并联电路中电压的规律是（
）
A.?并联电路两端的电压等于各支路两端的电压之和
B.?并联电路中，各支路两端的电压相等
C.?并联电路中的电压之间没有任何关系
D.?并联电路中，电阻大的用电器两端电压小
4.在下列四幅图中的四个电路中，电流表的接法正确的是（??
）
5.（2016九上·马山期中）如图为滑动变阻器连入电路的示意图，当滑片P滑动时，不能起到改变电路阻值作用的是（??
）

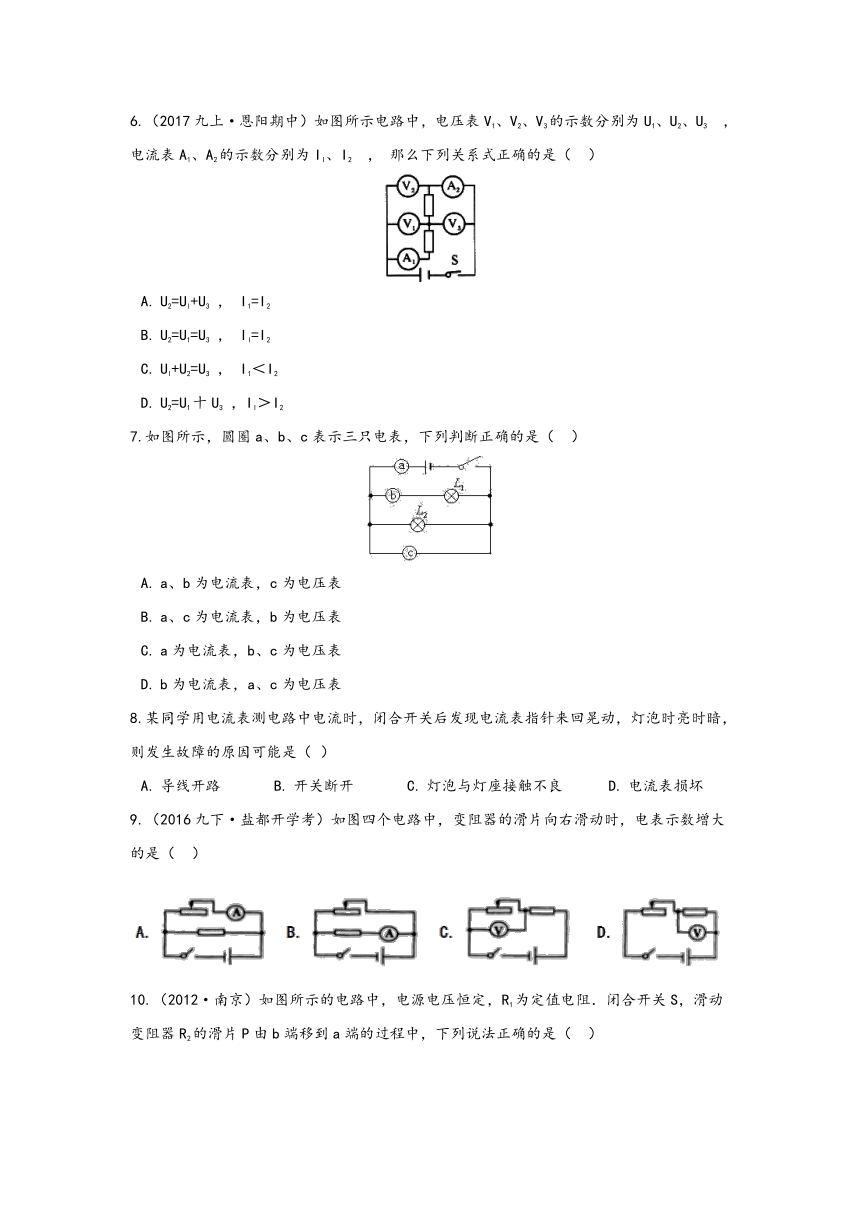

6.（2017九上·恩阳期中）如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3
，
电流表A1、A2的示数分别为Il、I2
，
那么下列关系式正确的是（??
）
A.?U2=Ul+U3
，
I1=I2
B.?U2=U1=U3
，
Il=I2
C.?Ul+U2=U3
，
I1＜I2
D.?U2=U1十U3
，Il＞I2
7.如图所示，圆圈a、b、c表示三只电表，下列判断正确的是（??
）
A.?a、b为电流表，c为电压表
B.?a、c为电流表，b为电压表
C.?a为电流表，b、c为电压表
D.?b为电流表，a、c为电压表
8.某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则发生故障的原因可能是（??）
A.?导线开路
B.?开关断开
C.?灯泡与灯座接触不良
D.?电流表损坏
9.（2016九下·盐都开学考）如图四个电路中，变阻器的滑片向右滑动时，电表示数增大的是（??
）

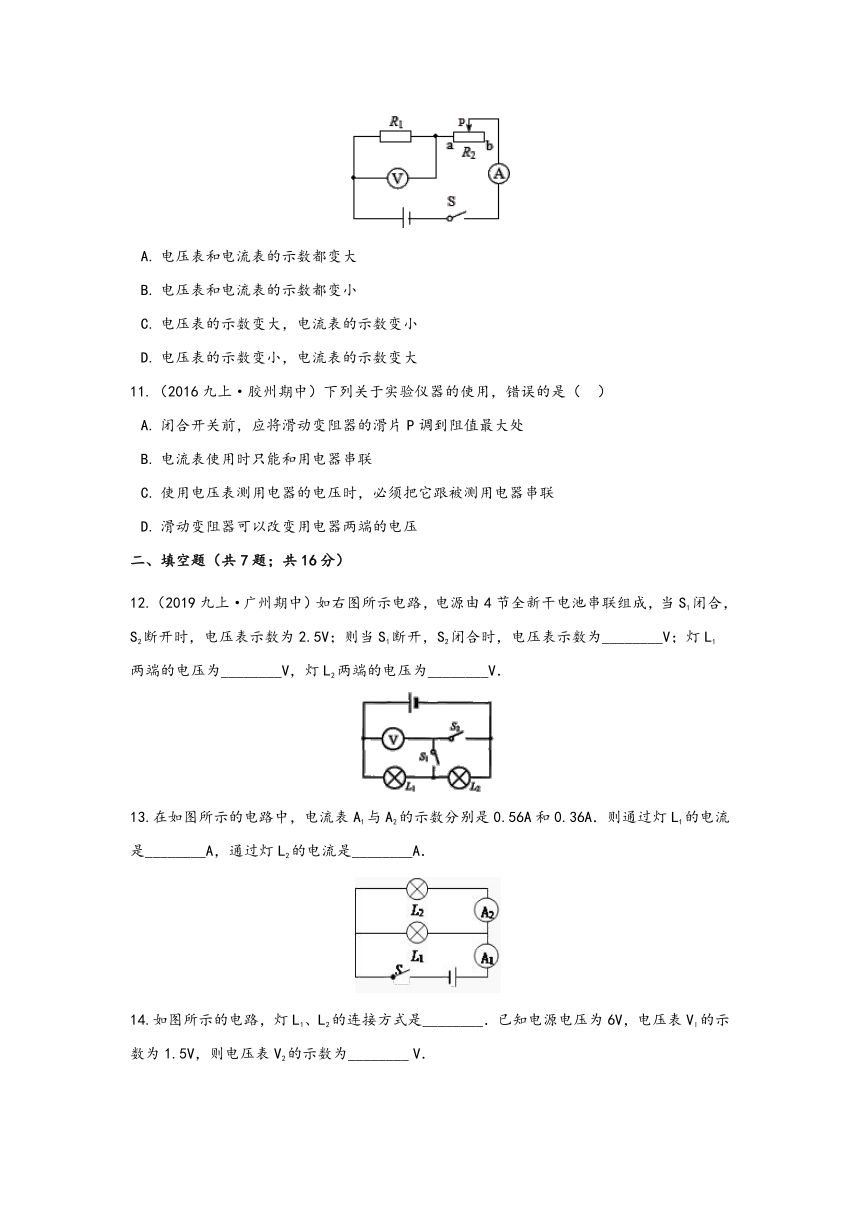

10.（2012·南京）如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是（??
）
A.?电压表和电流表的示数都变大
B.?电压表和电流表的示数都变小
C.?电压表的示数变大，电流表的示数变小
D.?电压表的示数变小，电流表的示数变大
11.（2016九上·胶州期中）下列关于实验仪器的使用，错误的是（??
）
A.?闭合开关前，应将滑动变阻器的滑片P调到阻值最大处
B.?电流表使用时只能和用电器串联
C.?使用电压表测用电器的电压时，必须把它跟被测用电器串联
D.?滑动变阻器可以改变用电器两端的电压
二、填空题（共7题；共16分）
12.（2019九上·广州期中）如右图所示电路，电源由4节全新干电池串联组成，当S1闭合，S2断开时，电压表示数为2.5V；则当S1断开，S2闭合时，电压表示数为________V；灯L1两端的电压为________V，灯L2两端的电压为________V．
13.在如图所示的电路中，电流表A1与A2的示数分别是0.56A和0.36A．则通过灯L1的电流是________A，通过灯L2的电流是________A．
14.如图所示的电路，灯L1、L2的连接方式是________．已知电源电压为6V，电压表Vl的示数为1.5V，则电压表V2的示数为________?V．

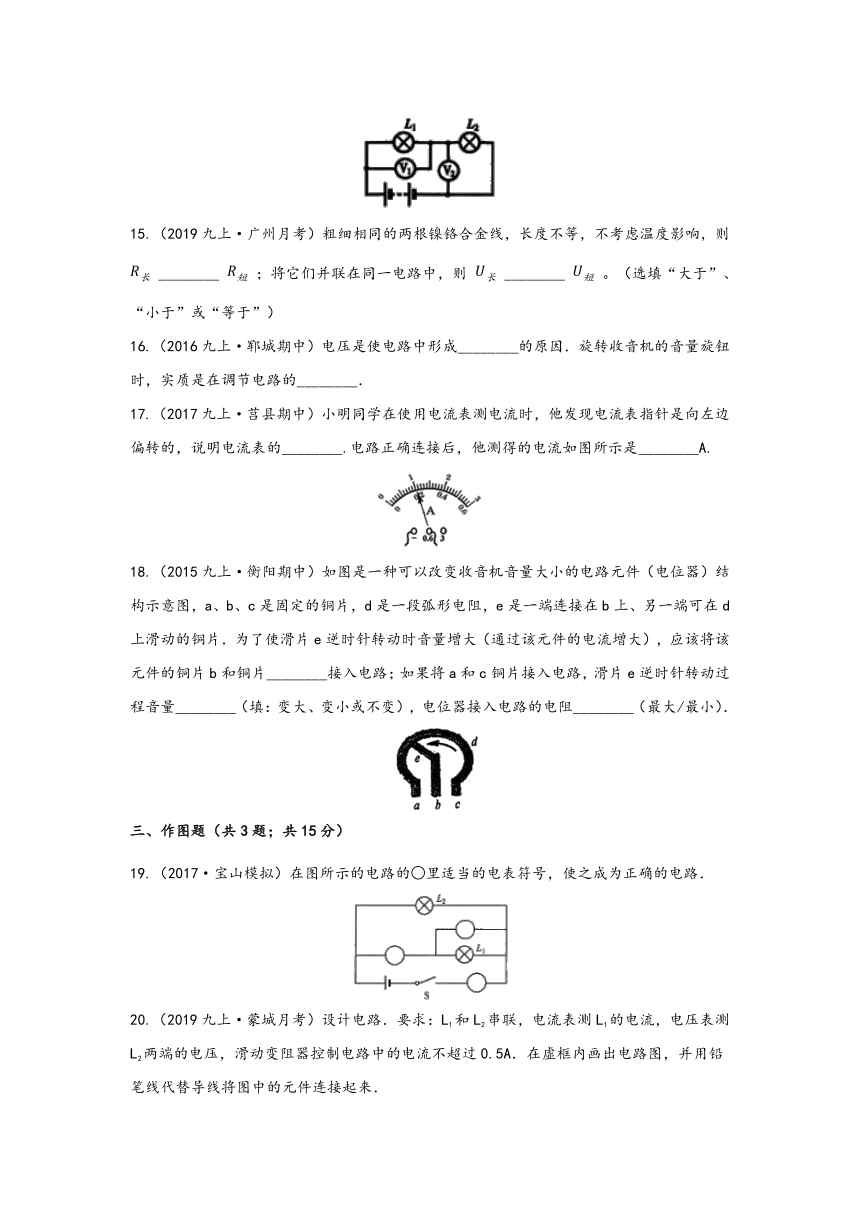

15.（2019九上·广州月考）粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则
________
；将它们并联在同一电路中，则
________
。（选填“大于”、“小于”或“等于”）
16.（2016九上·郓城期中）电压是使电路中形成________的原因．旋转收音机的音量旋钮时，实质是在调节电路的________．
17.（2017九上·莒县期中）小明同学在使用电流表测电流时，他发现电流表指针是向左边偏转的，说明电流表的________.电路正确连接后，他测得的电流如图所示是________A.
18.（2015九上·衡阳期中）如图是一种可以改变收音机音量大小的电路元件（电位器）结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片．为了使滑片e逆时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片b和铜片________接入电路；如果将a和c铜片接入电路，滑片e逆时针转动过程音量________（填：变大、变小或不变），电位器接入电路的电阻________（最大/最小）．
三、作图题（共3题；共15分）
19.（2017·宝山模拟）在图所示的电路的○里适当的电表符号，使之成为正确的电路．

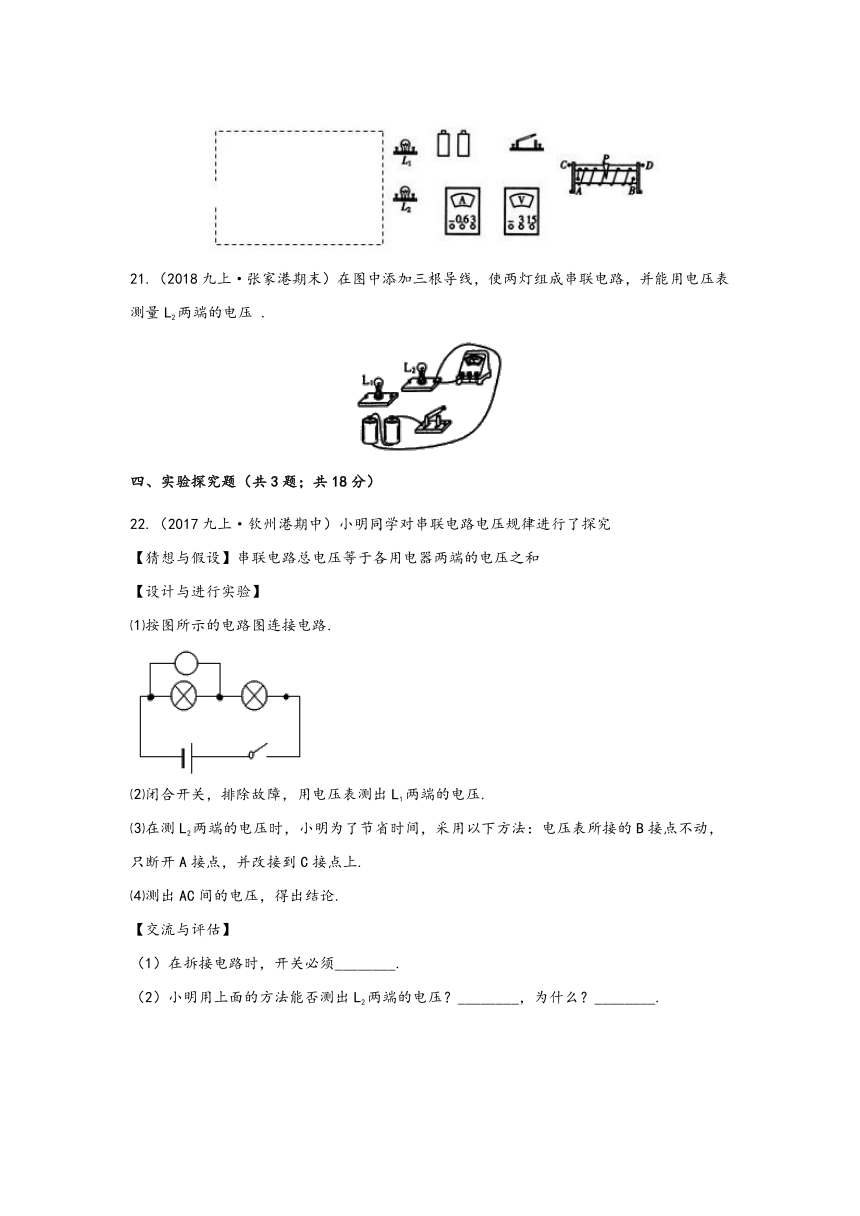

20.（2019九上·蒙城月考）设计电路．要求：L1和L2串联，电流表测L1的电流，电压表测L2两端的电压，滑动变阻器控制电路中的电流不超过0.5A．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．
21.（2018九上·张家港期末）在图中添加三根导线，使两灯组成串联电路，并能用电压表测量L2两端的电压
.
四、实验探究题（共3题；共18分）
22.（2017九上·钦州港期中）小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
⑴按图所示的电路图连接电路.
⑵闭合开关，排除故障，用电压表测出L1两端的电压.
⑶在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.
⑷测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须________.
（2）小明用上面的方法能否测出L2两端的电压？________，为什么？________.
（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是________，改进方法________.
23.（2017九上·栾城期中）小明在探究并联电路中干路电流与各支路电流的关系时，用如图甲所示电路进行探究：
（1）小明按图甲电路将电流表接在A点，若电流表指针出现图乙情况，这是由于________，改正办法是________．
（2）小明改正错误后，闭合开关S，把电流边分别接在A，B两点，电流表的示数如图丙所示，则通过灯L2
________A．
（3）小明把电流表分别接在A，B，C三点，测量流过的电流，然后换上另外两只灯泡，再次测量A，B，C三点的电流．请你帮助小明画出记录测量数据的表格．
24.（2020九上·哈尔滨月考）李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
⑴按图所示的电路图连接电路；
⑵闭合开关S，用电压表测出L1两端的电压；
⑶在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
⑷测出AC间的电压。
UAB/V
UBC/V
UAC/V
3.1
1.4
4.45
对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该________；
②小芳同学用上面的方法能否测出L2两端的电压________？为什么？________；
⑸方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）；
⑹这个实验在设计方案上存在的不足之处是________。
五、计算题（共1题；共9分）
25.（2015九上·顺义期中）如图所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L1、L2的电流是多少安？
答案解析部分
一、单选题
1.【答案】
D
2.【答案】
D
3.【答案】
B
4.【答案】
A
5.【答案】
B
6.【答案】
A
7.【答案】
A
8.【答案】
C
9.【答案】
C
10.【答案】
A
11.【答案】
C
二、填空题
12.【答案】
6；2.5；3.5
13.【答案】0.2A；0.36A
14.【答案】串联；4.5
15.【答案】
大于；等于
16.【答案】
电流；电阻
17.【答案】
正负接线柱接反了；0.2
18.【答案】
a；不变；最大
三、作图题
19.【答案】解：由电路图可知，下面的圈串联在干路中，一定是电流表；左边的圈与灯泡串联，也一定是电流表，中间上面的圈与一只灯泡并联，所以为电压表．故如下图所示．
20.【答案】
解：如图所示：
21.【答案】解:如图所示:
四、实验探究题
22.【答案】
（1）断开
（2）不能；电压表正负接线柱接反
（3）实验只做了一次；换用不同规格的灯泡进行多次测量
23.【答案】
（1）电流表量程选择偏小了；更换为大量程0～3A
（2）0.3
（3）解：每次实验都要包括支路电流和干路电流值，且要测量三次，表格如下：
A点的电流IA/A
B点的电流IB/A
C点的电流IC/A
第一次测量
第二次测量
第三次测量
24.【答案】
断开；不能；此时电压表正负接线柱接反了；等于；他只做了一次实验，没有进行多次测量，只凭借一组实验数据得出的实验结论具有偶然性，不能得到具有普遍性的实验结论。
五、计算题
25.【答案】解：由电路图看出，L1、L2并联，A1测量L1的电流，A2测量的为L2的电流，A测量干路的电流；根据并联电路中电流的规律可知：干路电路等于各支路电流的和，
则通过电灯L2的电流为I2=I﹣I1=0.6A﹣0.4A=0.2A．
答：通过灯L1、L2的电流是0.4A、0.2A．
