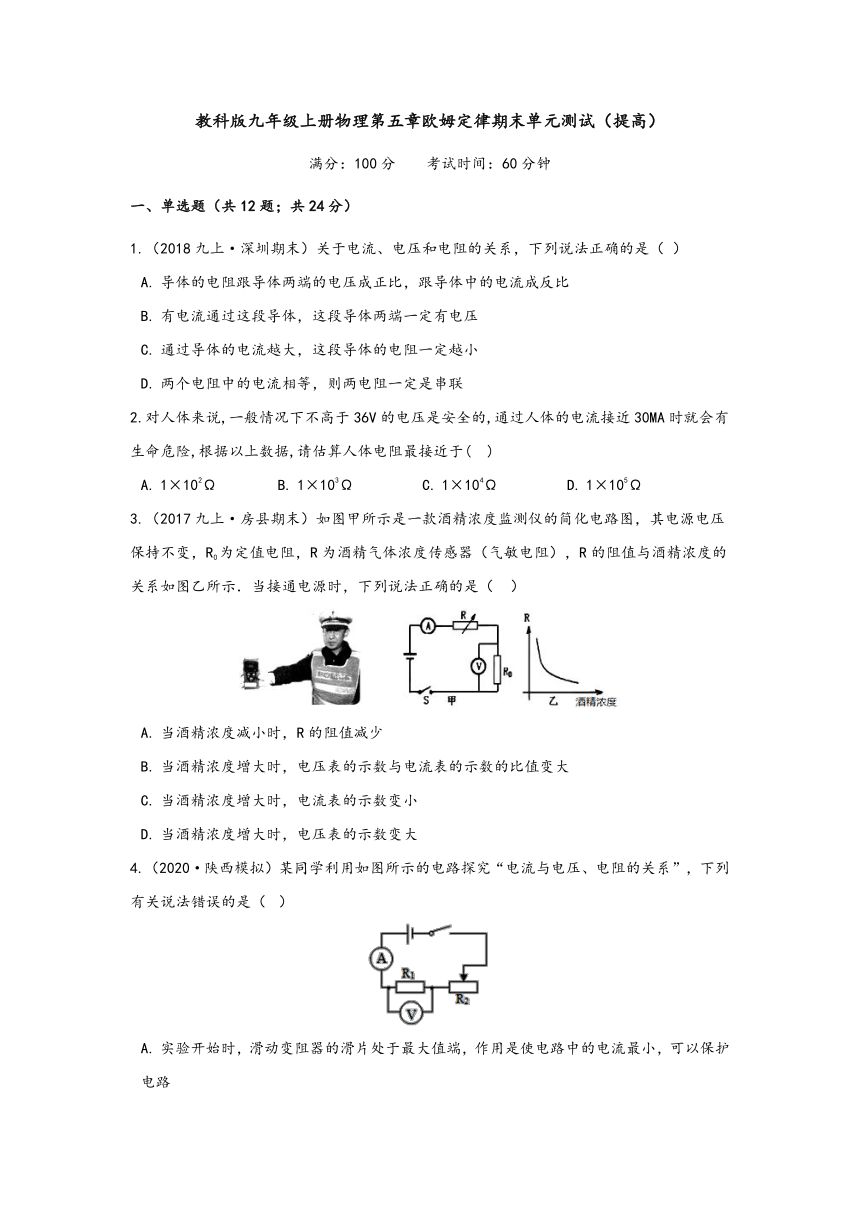

教科版九年级上册物理第五章欧姆定律期末单元测试（提高）
满分：100分
考试时间：60分钟
一、单选题（共12题；共24分）
1.（2018九上·深圳期末）关于电流、电压和电阻的关系，下列说法正确的是（
）
A.?导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
B.?有电流通过这段导体，这段导体两端一定有电压
C.?通过导体的电流越大，这段导体的电阻一定越小
D.?两个电阻中的电流相等，则两电阻一定是串联
2.对人体来说,一般情况下不高于36V的电压是安全的,通过人体的电流接近30MA时就会有生命危险,根据以上数据,请估算人体电阻最接近于(??
)
A.?1×102Ω
B.?1×103Ω
C.?1×104Ω
D.?1×105Ω
3.（2017九上·房县期末）如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（??
）
A.?当酒精浓度减小时，R的阻值减少
B.?当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
C.?当酒精浓度增大时，电流表的示数变小
D.?当酒精浓度增大时，电压表的示数变大
4.（2020·陕西模拟）某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（?
）
A.?实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路
B.?探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C.?在探究通过导体的电流与导体的电阻关系时，当将
R1
由10Ω换成20Ω
时，应将滑片向右移动，使电压表示数不变
D.?实验中，多次测量是为了减小实验误差
5.（2018九上·罗湖期末）下列电路图中，电源电压恒定(电源开关均己闭合，在电路图上未画出)。当开关S闭合时，电流表示数不变的是（??
）
6.（2016·内江）如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＜R2
，
E为电压恒定的电源．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为△I0、△I1、△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为△U0、△U1、△U2
．
则下列说法中正确的是（?
）
A.?
B.?
C.?
D.?
7.（2017·大庆）某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（??
）
A.?电压表V2和电流表A示数均变大
B.?电压表V1和电流表A示数之比不变
C.?电压表V2和电流表A的乘积不变
D.?电压表V2变化量和电流表A变化量之比不变

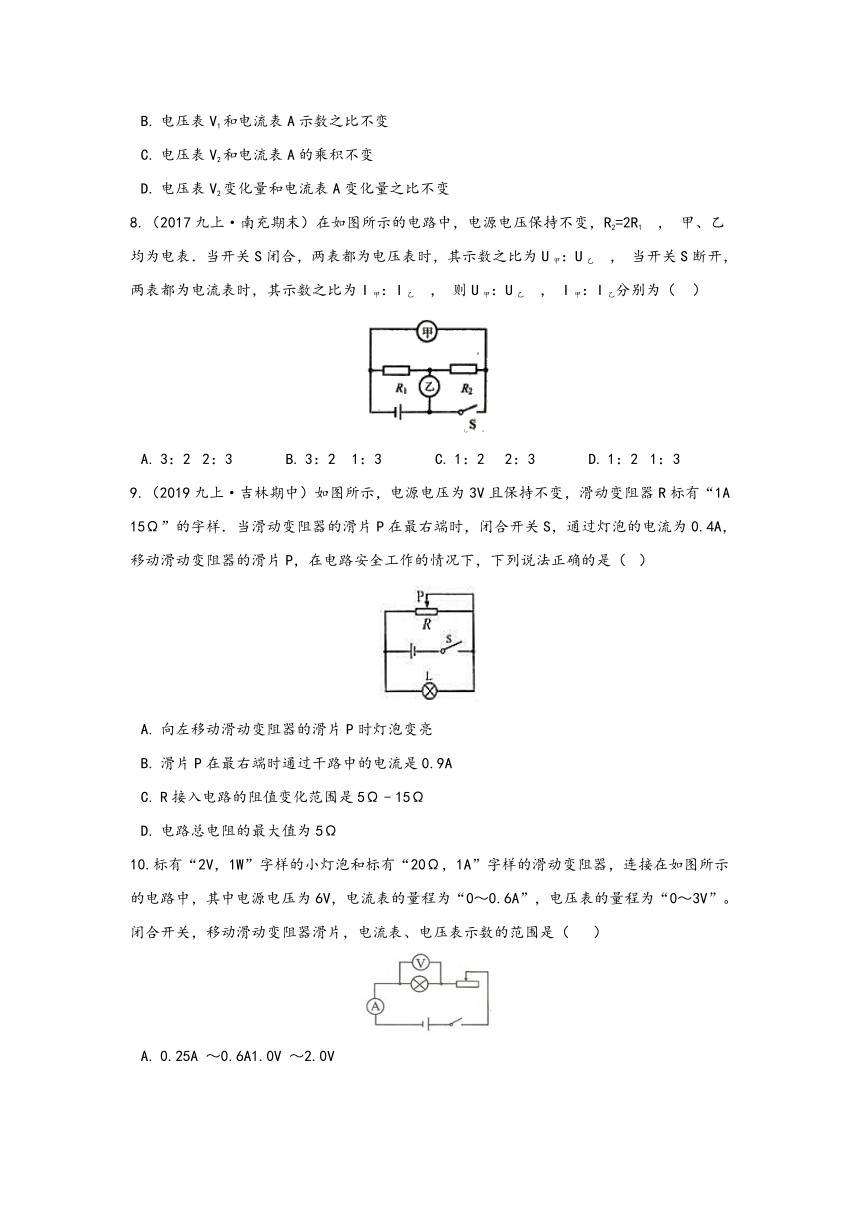

8.（2017九上·南充期末）在如图所示的电路中，电源电压保持不变，R2=2R1
，
甲、乙均为电表．当开关S闭合，两表都为电压表时，其示数之比为U甲：U乙
，
当开关S断开，两表都为电流表时，其示数之比为I甲：I乙
，
则U甲：U乙
，
I甲：I乙分别为（??
）
A.?3：2?
2：3
B.?3：2??
1：3
C.?1：2???
2：3
D.?1：2?
1：3
9.（2019九上·吉林期中）如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A
15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（?
）
A.?向左移动滑动变阻器的滑片P时灯泡变亮
B.?滑片P在最右端时通过干路中的电流是0.9A
C.?R接入电路的阻值变化范围是5Ω﹣15Ω
D.?电路总电阻的最大值为5Ω
10.标有“2V，1W”字样的小灯泡和标有“20Ω，1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是（
）
A.?0.25A
～0.6A1.0V
～2.0V
B.?0.30A
～0．5A
1.0V
～
1.5V
C.?0.25A
～0.5A
1.5V
～
2.
0V
D.?0.25A
～0.5A
1.0V
～
2.
0V

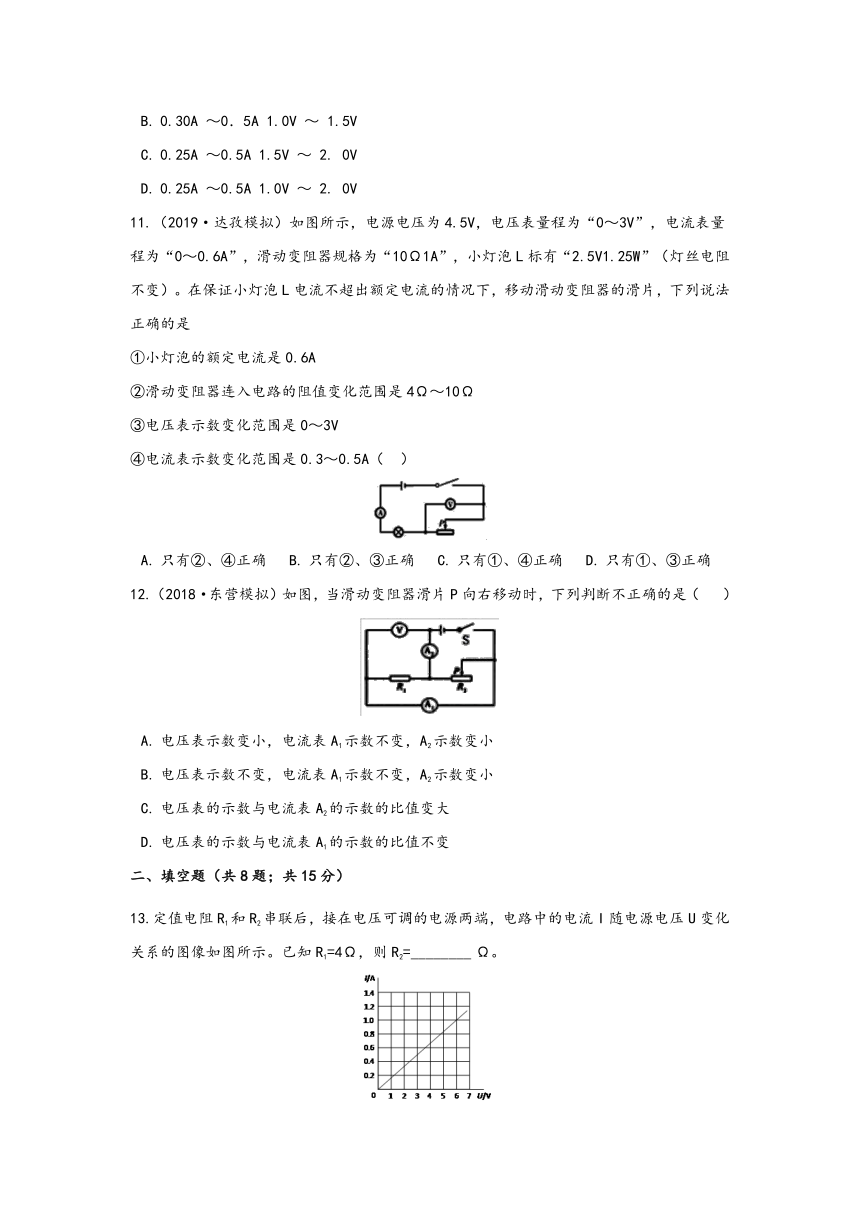

11.（2019·达孜模拟）如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
③电压表示数变化范围是0～3V
④电流表示数变化范围是0.3～0.5A（??
）
A.?只有②、④正确
B.?只有②、③正确
C.?只有①、④正确
D.?只有①、③正确
12.（2018·东营模拟）如图，当滑动变阻器滑片P向右移动时，下列判断不正确的是（
　）
A.?电压表示数变小，电流表A1示数不变，A2示数变小
B.?电压表示数不变，电流表A1示数不变，A2示数变小
C.?电压表的示数与电流表A2的示数的比值变大
D.?电压表的示数与电流表A1的示数的比值不变
二、填空题（共8题；共15分）
13.定值电阻R1和R2串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图像如图所示。已知R1=4Ω，则R2=________?Ω。

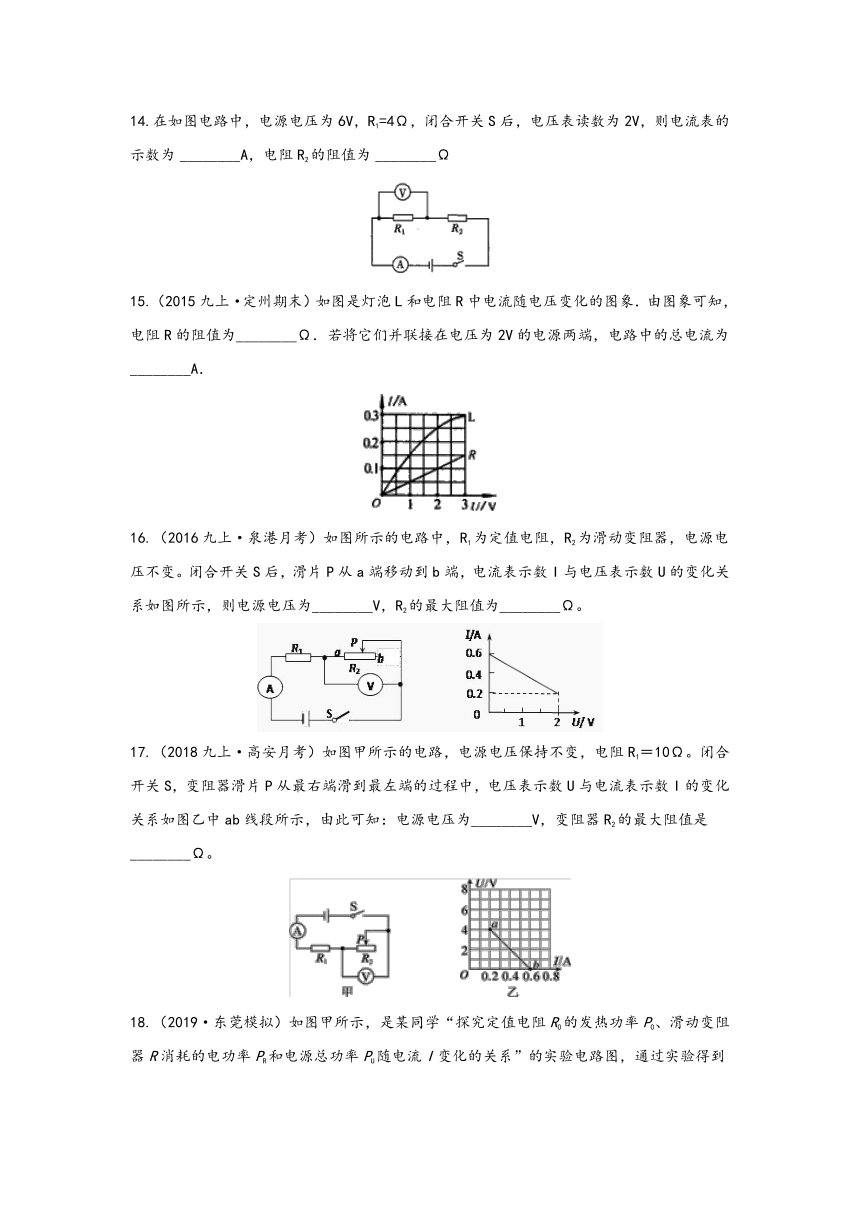

14.在如图电路中，电源电压为6V，R1=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为?________A，电阻R2的阻值为?________Ω
15.（2015九上·定州期末）如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为________Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为________A．
16.（2016九上·泉港月考）如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为________V，R2的最大阻值为________Ω。
17.（2018九上·高安月考）如图甲所示的电路，电源电压保持不变，电阻R1＝10Ω。闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为________V，变阻器R2的最大阻值是________Ω。
18.（2019·东莞模拟）如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示。根据图象可求得，R0的阻值为________Ω，滑动变阻器R的最大阻值为________Ω。
19.（2018·郑州模拟）如图所示，闭合开关后，两个电阻是________联的，若电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）且各元件及连接均完好。闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为________。
20.在研究通过导体的电流与导体的电阻关系的实验中，为了达到研究目的，实验过程中应该保持定值电阻的
________这个物理量不变；当开关S闭合后，电压表的读数为4V，电流表的读数为0.4A，现将阻值为10Ω的电阻R换成阻值为20Ω的电阻接入电路进行研究，则下一步应进行的操作是________.
三、实验探究题（共3题；共23分）
21.（2018·杨浦模拟）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器A、B两个待选（A标有“10Ω
1A”字样、B标有“20Ω
2A”字样），电流表、电压表（只有0~3伏档完好）、待测电阻
、电键以及导线若干。小华正确连接电路，实验步骤正确，闭合电键时电表的示数如图（a）、（b）所示。
小华略微移动变阻器的滑片，发现电压表的指针就满偏了。经过思考，小华仅调整电压表接入电路的位置并重新实验，当滑片移至某点时，电流表的示数为0.36安，电压表的示数如
图所示。当滑片移至某端点时，电流表的示数为0.42安。
①实验中所用电源的电压为________伏，选用的滑动变阻器为________（选填“A”或“B”）；
②请将下表填写完整。（计算电阻时，精确到0.1欧）（请填到答题卡上的表格中）________
22.（2016·广东）物理课外兴趣小组利用图中所示的电路图进行一些电学实验，其中电阻R有20Ω、15Ω、10Ω、5Ω、1Ω五个供选择，滑动变阻器的规格是“10Ω
1A”，电源电压5V保持不变．
（1）用笔画线代替导线将图中电流表准确接入电路．
（2）在做“探究导体的电流与电阻的关系”的实验时．
①选用哪三个电阻更合适？答：________
②此实验对电阻两端电压的控制有什么要求？答：________
③按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是________
（3）用一根导线代替电流表接入电路进行测量未知电阻Rx的实验，R先选用5Ω电阻接入电路，移动滑动变阻器的滑片使电压示数为2V，然后保持滑动变阻器的滑片不动，用Rx代替5Ω电阻接入电路，此时电压表示数为3V，则Rx的阻值为________Ω（保留小数点后两位）．
23.（2019九上·简阳月考）在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r．如图所示，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接。线路无故障时，电压表V1示数为U，电流表示数为I。
（1）若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为________。
（2）若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻。如图所示，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻Rx模拟输电线之间形成间隙电阻，在右侧连接电压表V2
．
若输电线短路，则电压表V2示数________；若输电线之间形成间隙电阻，则电压表V2示数________。
（3）在如图中，若输电线的故障是短路，电流表的示数为I1
，
电压表V1的示数为U，则故障处与A端的距离为________（用r、I1、U、R0表示）。
四、计算题（共3题；共38分）
24.（2018九上·莆田期中）如图所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15
A；滑片P在中点C时电压表的示数为6V.求：
（1）滑动变阻器R1的最大阻值；???
（2）电源电压和R2的阻值.
25.（2019九上·南海月考）随着社会的发展和科技的进步，电路元件在各行业得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02
A，滑动变阻器R的铭牌上标有“150
Ω　0.3
A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变。请完成下列小题：
（1）将此电路放入温度为20
℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100
Ω，此时电流表的读数为0.01
A，求电源电压；
（2）若环境温度为40
℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围；
（3）此电路能测量的最高环境温度为多少？
26.（2019九上·安丘期中）如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1＝20Ω，滑动变阻器R2的规格为“100Ω
1A“。
（1）闭合开关S1，
断开开关S2、S3，
电流表示数为0.4A，求电源电压；
（2）闭合开关S3，
断开开关S1、S2，
滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值；
（3）闭合开关S1、S2和S3，
在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
答案解析部分
一、单选题
1.【答案】B
2.【答案】
B
3.【答案】D
4.【答案】
D
5.【答案】
A
6.【答案】
B
7.【答案】
D
8.【答案】
B
9.【答案】
D
10.【答案】
D
11.【答案】
A
12.【答案】
A
二、填空题
13.【答案】2
14.【答案】
0.5；8
15.【答案】20；0.35
16.【答案】3；10
17.【答案】
6；20
18.【答案】
1；5
19.【答案】串；4：1
20.【答案】电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V
三、实验探究题
21.【答案】45；A；
22.【答案】
（1）
（2）15Ω、10Ω和5Ω；使定值电阻两端电压小于3V；定值电阻R断路
（3）11.25
23.【答案】
（1）断路
（2）为0V；小于U
（3）U-I1R0/2I1r
四、计算题
24.【答案】
（1）解：P在B点时，滑动变阻器全连入，利用欧姆定律求R1的最大阻值；
P在中点C时，知道电压表的示数和R1的值可以求此时的电流，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R2和电源电压U；当P在B点时，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
根据欧姆定律可得：
，
电源的电压U=I1R2+9V=0.15R2+9V------①
（2）解：当P在中点C时：R1=
×60Ω=30Ω，
电路中的电流
，
电源的电压U=I2R2+6V=0.2R2+6V----②
由①和②得：
0.15R2+9V=0.2R2+6V，
解得：R2=60Ω，
电源的电压U=0.15R2+9V=0.15A×60Ω+9V=18V．
25.【答案】
（1）解：由图示电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，由图乙所示图象可知，温度为20℃时，热敏电阻阻值为400Ω，由
可知，电源电压：
U=I（Rt+R）=0．01A×（400Ω+100Ω）=5V
答：将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，电源电压为5V
（2）解：由图乙所示图象可知，温度为40℃时，热敏电阻阻值为200Ω，电路最大电流为0.02A，由
可知，电路最小电阻：
，
滑动变阻器的最小阻值：R滑最小=R最小-Rt=250Ω-200Ω=50Ω，
滑动变阻器的取值范围：50Ω～150Ω
答：若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器的变化范围是50Ω～150Ω
（3）解：热敏电阻阻值越小，环境温度最高，电路电流最大为0.02A时，由
可知，
，
Rt小=R总-R滑最大=250Ω-150Ω=100Ω，
由图乙可知其工作的最高环境温度50℃
答：此电路能测量的最高环境温度为50℃
26.【答案】
（1）解：闭合开关S1
，
断开开关S2、S3
，
为R1的简单电路，电流表示数为0.4A，
根据欧姆定律可得，电源电压：
U＝I1R1＝0.4A×20Ω＝8V
答：闭合开关S1
，
断开开关S2、S3
，
电流表示数为0.4A，电源电压为8V
（2）解：闭合开关S3
，
断开开关S1、S2
，
R2、R3串联，滑动变阻器滑片置于中点位置时，电压表（测变阻器的电压）的示数为4V，则电路中的电流：
I2＝
＝
＝0.08A，
根据串联电路的规律和欧姆定律可得，R3的阻值：
R3＝
＝
＝50Ω
答：闭合开关S3
，
断开开关S1、S2
，
滑动变阻器滑片置于中点位置时，电压表的示数为4V，R3的阻值为50Ω
（3）解：闭合开关S1、S2和S3
，
R1、R2并联，电压表测电源电压，电流表测干路电流，
根据并联电路各支路互不影响，通过R1的电流为0.4A不变，
电流表的量程为0～0.6A，则干路电流最大为0.6A，
由并联电路电流的规律，通过变阻器的最大电流：
I变大＝I总大﹣I1＝0.6A﹣0.4A＝0.2A，
由欧姆定律可得，变阻器连入电路的最小电阻：
R滑小＝
＝
＝40Ω；
当变阻器滑片移动最左端时，变阻器接入阻值最大，总电流最小，没有超过电流表量程，故变阻器的最大电阻为100Ω，在不损坏电流表、电压表的情况下，滑动变阻器R2的阻值取值范围为40Ω～100Ω
答：闭合开关S1、S2和S3
，
在不损坏电流表、电压表的情况下，滑动变阻器R2的阻值取值范围为40Ω～100Ω
