人教版九年级物理 全一册 第15章 第5节　串、并联电路中电流的规律 同步练习 有答案

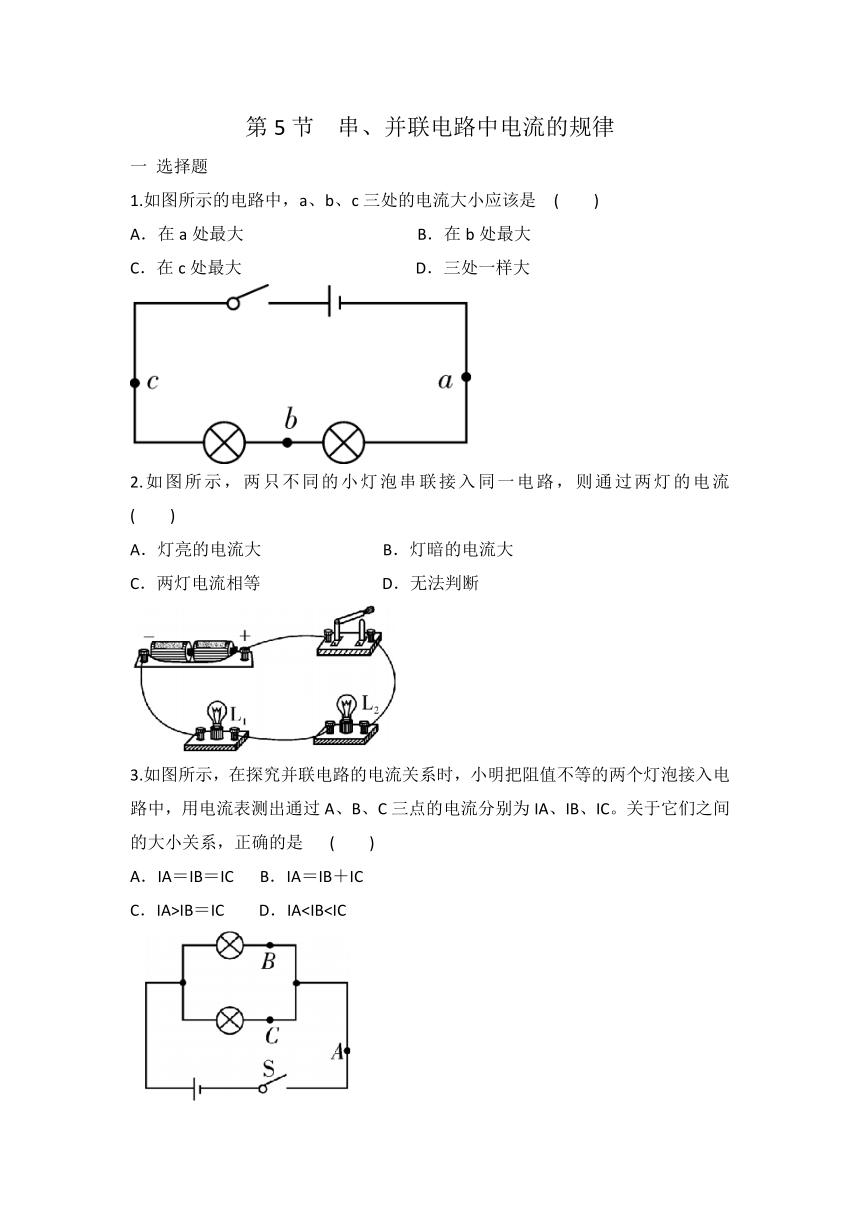

第5节　串、并联电路中电流的规律
一
选择题
1.如图所示的电路中，a、b、c三处的电流大小应该是
(　　)
A．在a处最大　　　　　　　　　　B．在b处最大
C．在c处最大
D．三处一样大
2.如图所示，两只不同的小灯泡串联接入同一电路，则通过两灯的电流
(　　)
A．灯亮的电流大
B．灯暗的电流大
C．两灯电流相等
D．无法判断
3.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间的大小关系，正确的是
(　　)
A．IA＝IB＝IC
B．IA＝IB＋IC
C．IA>IB＝IC

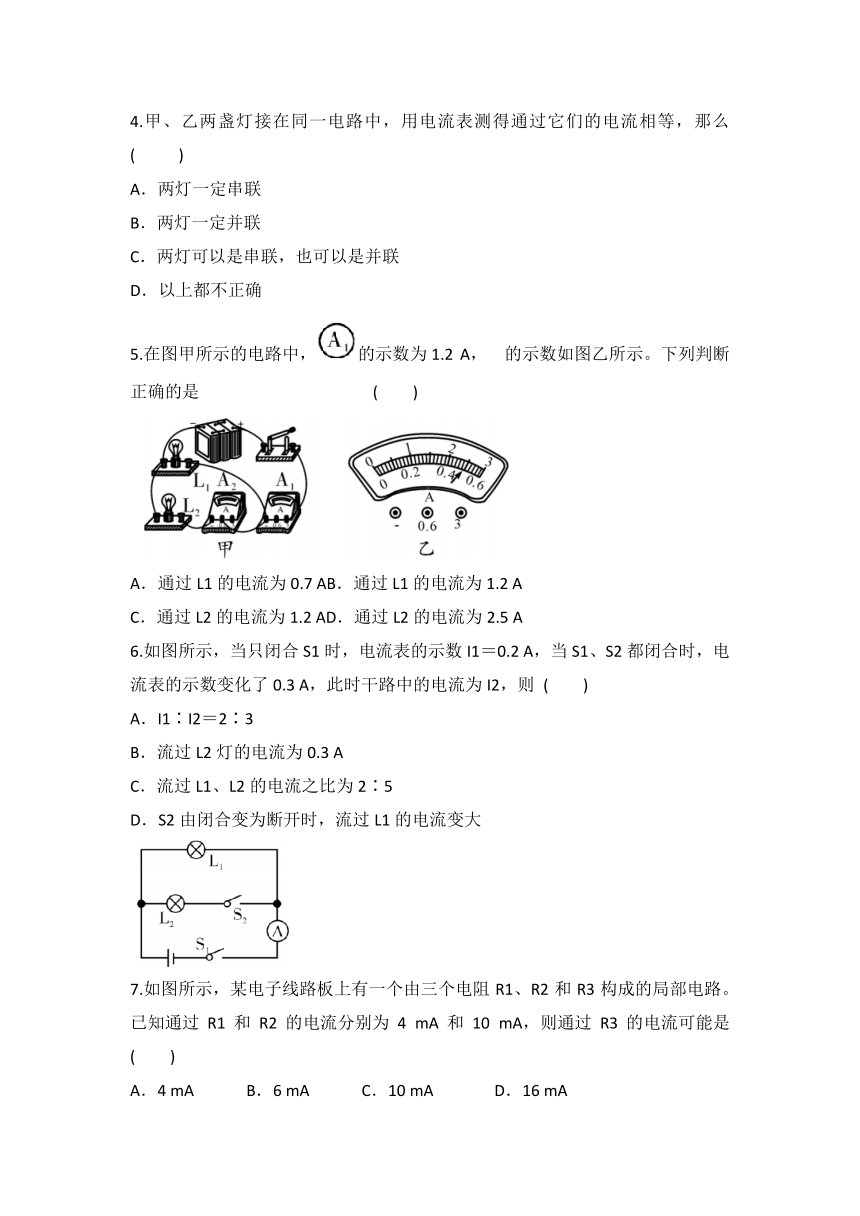

D．IA4.甲、乙两盏灯接在同一电路中，用电流表测得通过它们的电流相等，那么
(　
　)
A．两灯一定串联
B．两灯一定并联
C．两灯可以是串联，也可以是并联
D．以上都不正确
5.在图甲所示的电路中，的示数为1.2
A，
的示数如图乙所示。下列判断正确的是
(　　)
A．通过L1的电流为0.7
AB．通过L1的电流为1.2
A
C．通过L2的电流为1.2
AD．通过L2的电流为2.5
A
6.如图所示，当只闭合S1时，电流表的示数I1＝0.2
A，当S1、S2都闭合时，电流表的示数变化了0.3
A，此时干路中的电流为I2，则
(　　)
A．I1∶I2＝2∶3
B．流过L2灯的电流为0.3
A
C．流过L1、L2的电流之比为2∶5
D．S2由闭合变为断开时，流过L1的电流变大
7.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4
mA和10
mA，则通过R3的电流可能是
(　　)
A．4
mA　　
B．6
mA　
　C．10
mA　
　D．16
mA
二
非选择题
1．串联电路中的电流处处________，用代数式表示为：____________。
2．并联电路干路中的电流等于各支路电流______，用代数式表示为：_____________。
3.春节即将来临，为烘托节日气氛，同学们买来了一串小彩灯，共有50只小灯泡串联在一起，接在电源上，如图所示，电工师傅用电流表测得电源插头处的电流是200
mA，那么通过第10只灯泡的电流为______A，通过第50只灯泡的电流为_____A，你这样猜想的依据是________________________。
4．如图是小明“探究并联电路电流特点”的电路图。实验中，他将一只电流表分别接在A、B、C三处，测得的数据如图中所示。完成此实验至少需要____根导线；小明由此得出：并联电路中干路电流等于____________________；请指出小
明就此得出结论的不科学之处：______________
__________________；你认为可做出的改进措
施是_____________________________。
5.如图甲所示的电路，电流表a与b的指针位置如图乙所示，电流表b读数是______A，通过L2的电流是________A。
6.如图，灯L1、L2、L3是_____联，其中电流表A1测的是通过灯__________的电流，电流表A2测的是通过灯________的电流，电流表A3测的是通过灯______的电流，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们的大小关系是____________。
7.用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关，发现L1亮，而L2不亮。小易认为L2不亮的原因是L2短路，你认为他的判断是________(选填“正确”或“错误”)的。
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“－”接线柱上，其他都不动，这样连接的目的是测_______(选填“干路”或“L2”)的电流。请评价其可行性并说明理由：_______________________________________
____________。
(3)小易将实验数据记录在下表中。分析表中数据可得出的结论是_________________________________________。
8.如图所示为某电路的一部分，已知电流表A1、A2的示数分别为0.4
A、0.3
A；若电流表A3正常偏转，其示数应为_______。
参考答案
一
选择题
DCB
CABB
二
非选择题
1.相等
I＝I1＝I2
2.之和
I＝I1＋I2
3.0.2
0.2
串联电路各处的电流相等
4.6
各支路电流之和
没有多次实验，寻找普遍规律
改变灯泡规格进行多次实验
5.1.2
0.9
6.并
L1、L2、L3
L2、L3
L3
I1＞I2＞I3
7.错误
L2
不可行，因为电流表的正负接线柱接反了，无法测量电流并联电路中干路电流等于各支路电流之和
8.0.1A
