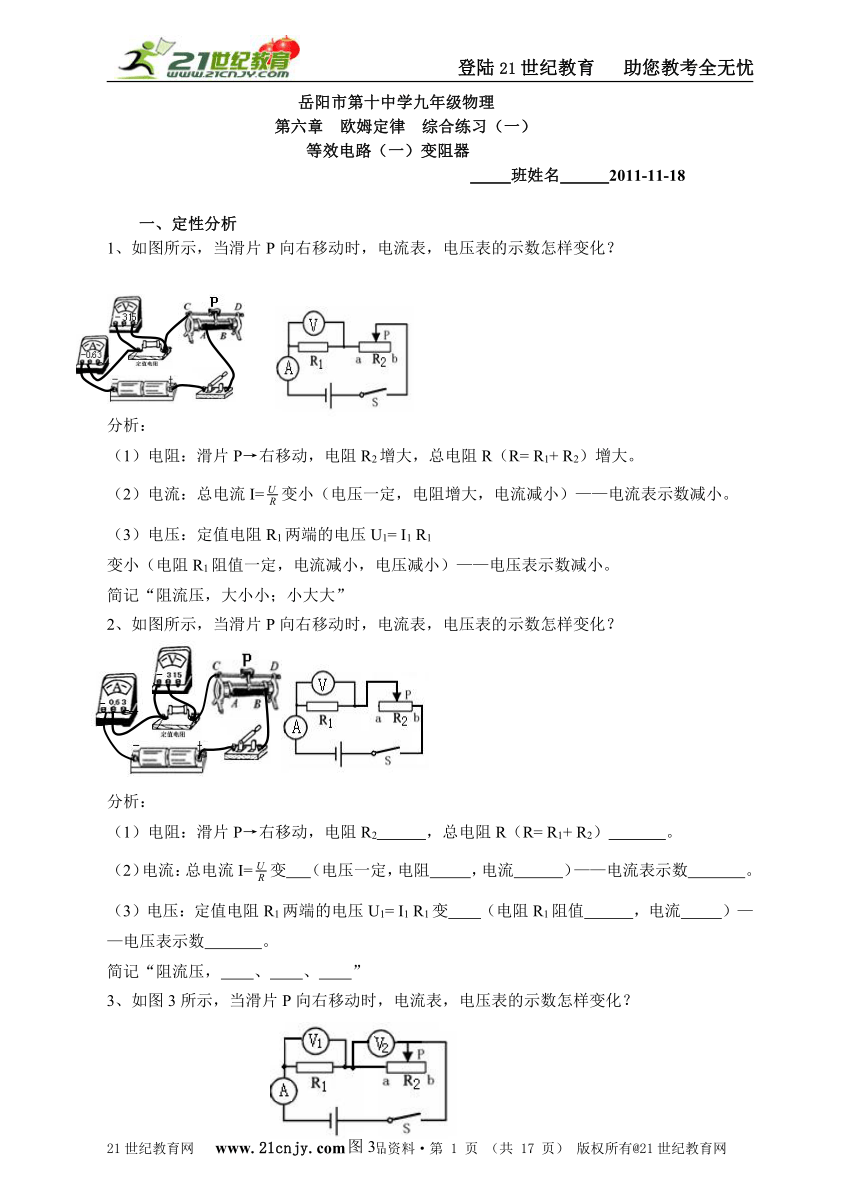

岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（一）
等效电路（一）变阻器
班姓名 2011-11-18
一、定性分析
1、如图所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2增大，总电阻R（R= R1+ R2）增大。
（2）电流：总电流I=变小（电压一定，电阻增大，电流减小）——电流表示数减小。
（3）电压：定值电阻R1两端的电压U1= I1 R1
变小（电阻R1阻值一定，电流减小，电压减小）——电压表示数减小。
简记“阻流压，大小小；小大大”
2、如图所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2 ，总电阻R（R= R1+ R2） 。
（2）电流：总电流I=变 （电压一定，电阻 ，电流 ）——电流表示数 。
（3）电压：定值电阻R1两端的电压U1= I1 R1变 （电阻R1阻值 ，电流 ）——电压表示数 。
简记“阻流压， 、 、 ”

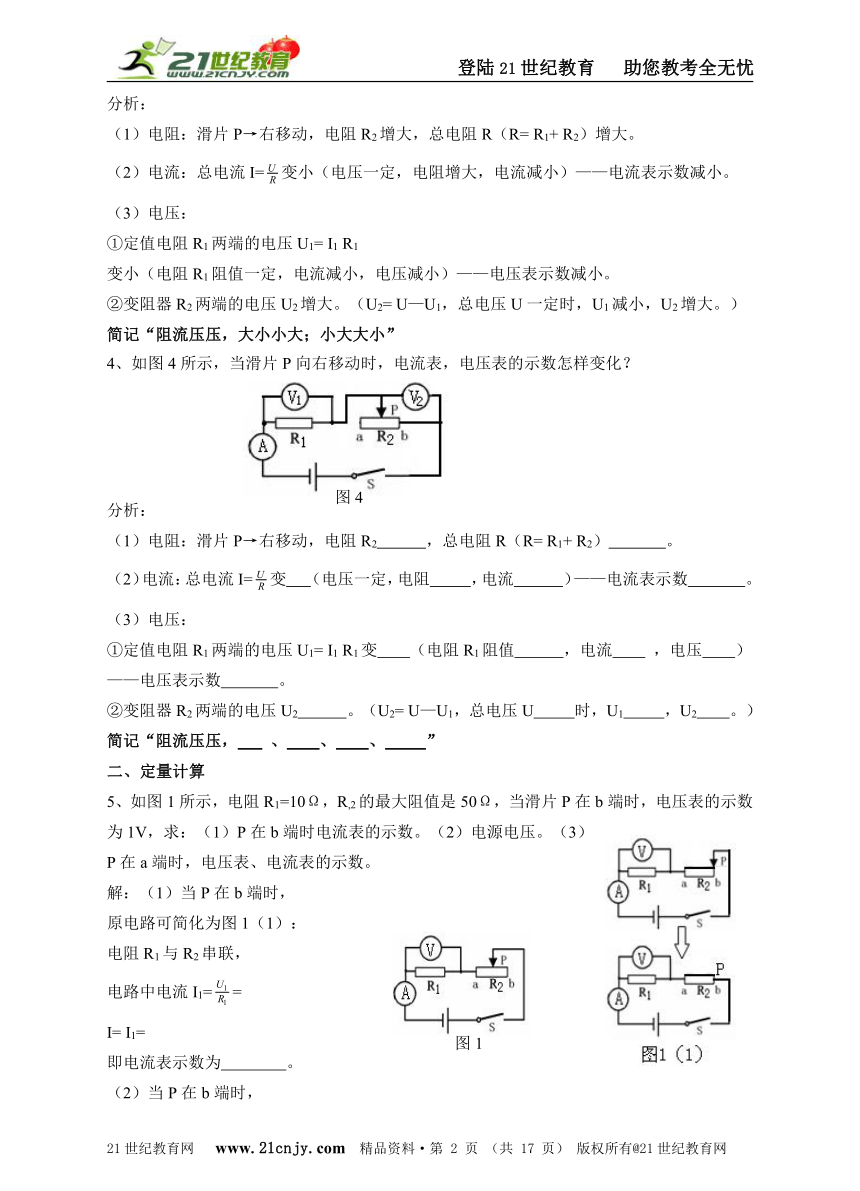

3、如图3所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2增大，总电阻R（R= R1+ R2）增大。
（2）电流：总电流I=变小（电压一定，电阻增大，电流减小）——电流表示数减小。
（3）电压：
①定值电阻R1两端的电压U1= I1 R1
变小（电阻R1阻值一定，电流减小，电压减小）——电压表示数减小。
②变阻器R2两端的电压U2增大。（U2= U—U1，总电压U一定时，U1减小，U2增大。）
简记“阻流压压，大小小大；小大大小”
4、如图4所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2 ，总电阻R（R= R1+ R2） 。
（2）电流：总电流I=变 （电压一定，电阻 ，电流 ）——电流表示数 。
（3）电压：
①定值电阻R1两端的电压U1= I1 R1变 （电阻R1阻值 ，电流 ，电压 ）——电压表示数 。
②变阻器R2两端的电压U2 。（U2= U—U1，总电压U 时，U1 ，U2 。）
简记“阻流压压， 、 、 、 ”
二、定量计算
5、如图1所示，电阻R1=10Ω，R,2的最大阻值是50Ω，当滑片P在b端时，电压表的示数为1V，求：（1）P在b端时电流表的示数。（2）电源电压。（3）P在a端时，电压表、电流表的示数。
解：（1）当P在b端时，
原电路可简化为图1（1）：
电阻R1与R2串联，
电路中电流I1==
I= I1=
即电流表示数为 。

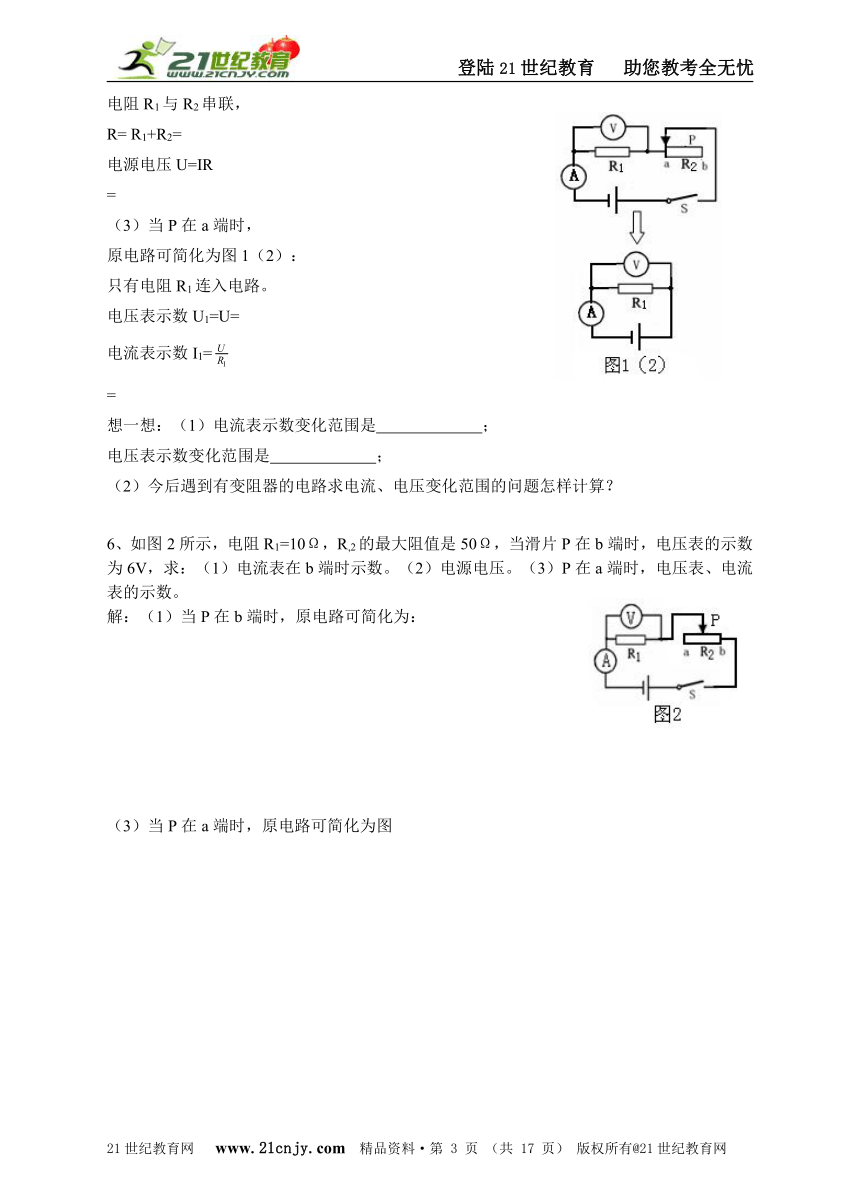

（2）当P在b端时，
电阻R1与R2串联，
R= R1+R2=
电源电压U=IR
=
（3）当P在a端时，
原电路可简化为图1（2）：
只有电阻R1连入电路。
电压表示数U1=U=
电流表示数I1=
=
想一想：（1）电流表示数变化范围是 ；
电压表示数变化范围是 ；
（2）今后遇到有变阻器的电路求电流、电压变化范围的问题怎样计算？
6、如图2所示，电阻R1=10Ω，R,2的最大阻值是50Ω，当滑片P在b端时，电压表的示数为6V，求：（1）电流表在b端时示数。（2）电源电压。（3）P在a端时，电压表、电流表的示数。
解：（1）当P在b端时，原电路可简化为：
（3）当P在a端时，原电路可简化为图

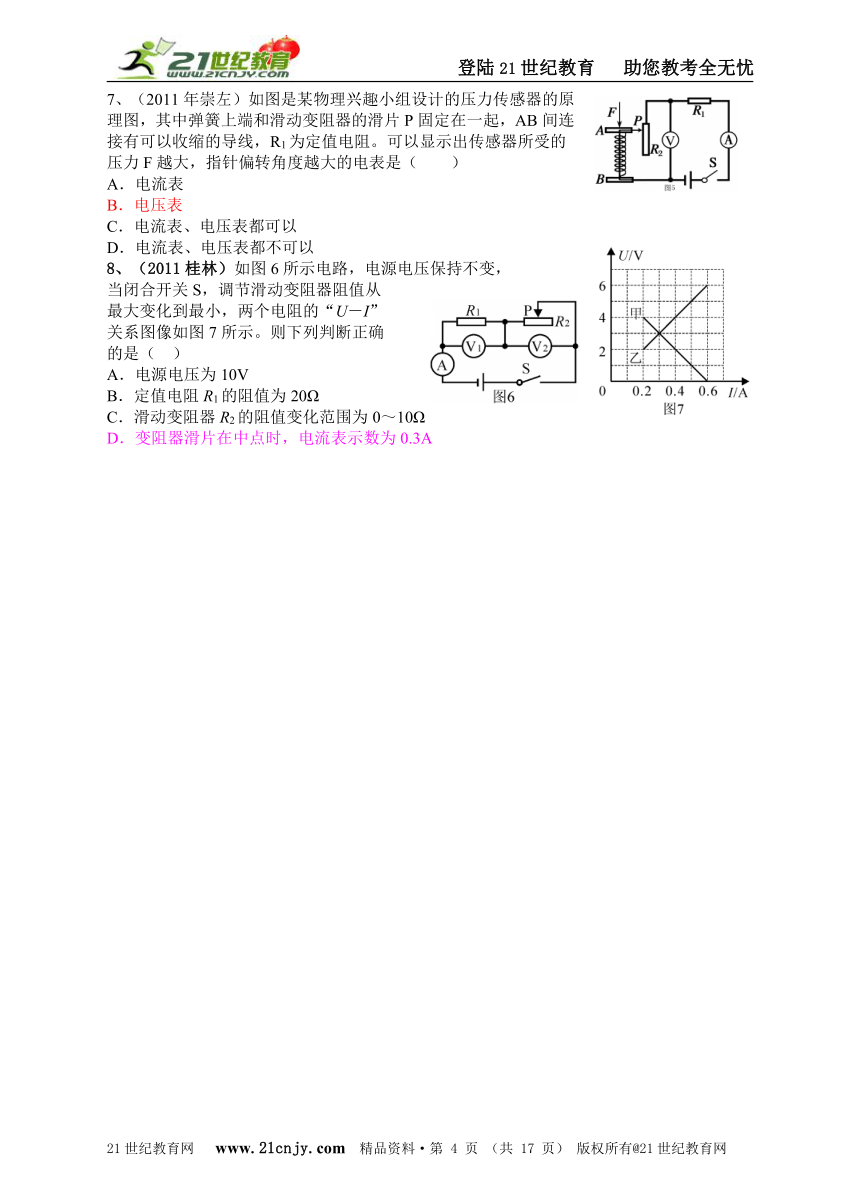

7、（2011年崇左）如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是（ ）
A．电流表
B．电压表
C．电流表、电压表都可以
D．电流表、电压表都不可以
8、（2011桂林）如图6所示电路，电源电压保持不变，
当闭合开关S，调节滑动变阻器阻值从
最大变化到最小，两个电阻的“U－I”
关系图像如图7所示。则下列判断正确
的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A

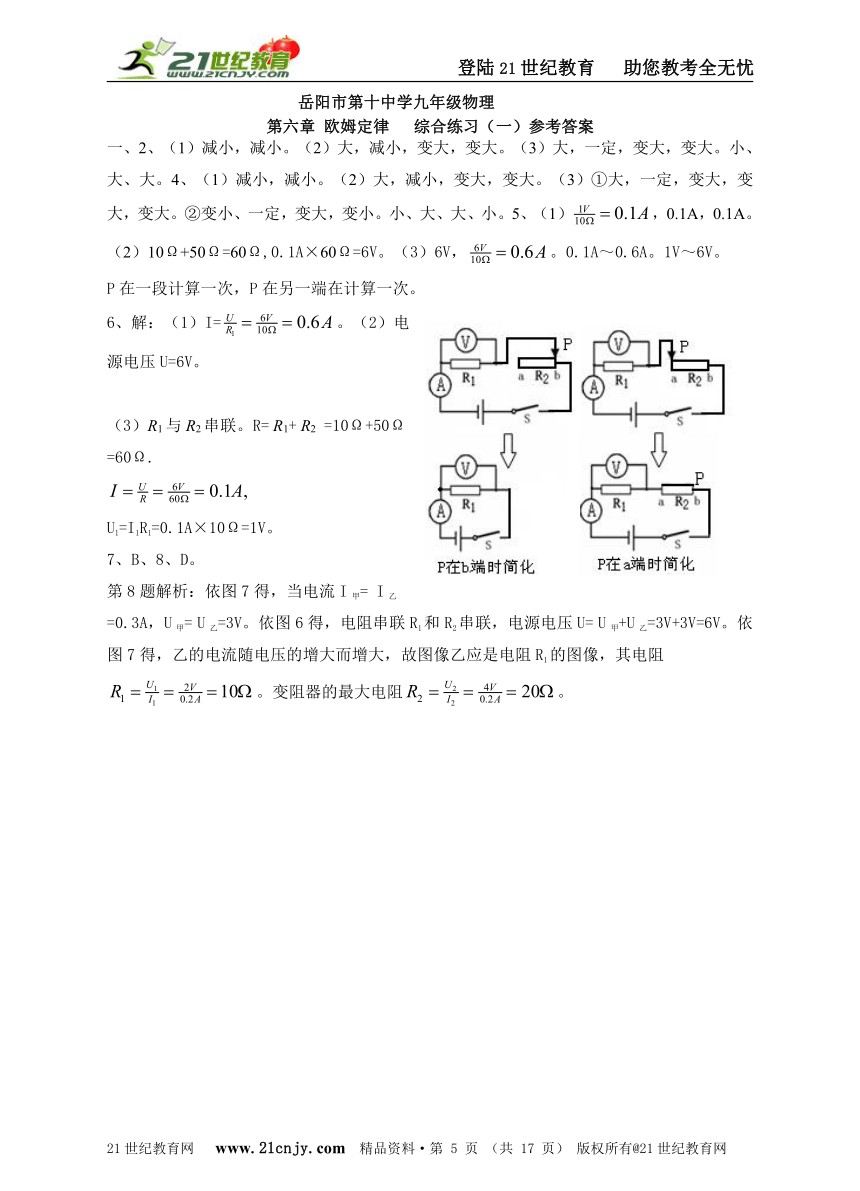

岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（一）参考答案
一、2、（1）减小，减小。（2）大，减小，变大，变大。（3）大，一定，变大，变大。小、大、大。4、（1）减小，减小。（2）大，减小，变大，变大。（3）①大，一定，变大，变大，变大。②变小、一定，变大，变小。小、大、大、小。5、（1），0.1A，0.1A。（2）10Ω+50Ω=60Ω,0.1A×60Ω=6V。（3）6V，。0.1A～0.6A。1V～6V。
P在一段计算一次，P在另一端在计算一次。
6、解：（1）I=。（2）电源电压U=6V。
（3）R1与R2串联。R= R1+ R2 =10Ω+50Ω=60Ω.
U1=I1R1=0.1A×10Ω=1V。
7、B、8、D。
第8题解析：依图7得，当电流I甲= I乙
=0.3A，U甲= U乙=3V。依图6得，电阻串联R1和R2串联，电源电压U= U甲+U乙=3V+3V=6V。依图7得，乙的电流随电压的增大而增大，故图像乙应是电阻R1的图像，其电阻。变阻器的最大电阻。
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（二）
等效电路（二）开关电路
班姓名 2011-11-20
知识技能：能根据开关的断开与闭合画出简化电路；并应用所欧姆定律和串联电路规律进行计算。
方法指导：
例1：如图1，已知R1=10Ω，开关断开时，电流表示数是0.2A ，开关闭合时，电流表的示数是0.6A。求电源电压和R2的阻值。
解：（1）开关S闭合时，原电路简化为图1甲所示。
电阻R2 被短路，总电阻R= R1，
电源电压U=IR=0.6R1 =0.6A×10Ω=6V。
（2）开关S断开时，原电路简化为图1乙所示。
电阻R1 和R2串联，
R1两端的电压U1= I1R1= 0.2A×10Ω=2V
R2两端的电压U2= U- U1=6V－2V＝4V, 电流I2= 0.2A
电阻R1。
想一想：
你能否用一只电流表和一个已知电阻测量未知电阻的阻值？（能，方法例1）
你能否用一只电压表和一个已知电阻测量未知电阻的阻值？（能，方法例2）
例2：如图2，已知R1=10Ω，开关断开时，电压表示数是4V ，开关闭合时，电压表的示数是6V。求电源电压和R2的阻值。
解：（1）开关S闭合时，原电路简化为图2甲所示。电阻R2 被短路，总电阻R= R1，
电源电压U=6V。
（2）开关S断开时，原电路简化为图2乙所示。电阻R1 和R2串联，
R1两端的电压U1=4V，
通过的电流I1
R2两端的电压U2= U- U1=6V－4V＝2V,
电流I2= I1=0.4A
电阻R2。
例题3．已知R1= R2= R3=4Ω，A、B间电压为6V 并保持恒定， 求开关断开和闭合时，流过电阻R1的电流表分别为多大？
解：（1）开关S断开时，原电路简化为图3甲所示。
电阻R1 、R2和R3串联，总电阻R= R1 ＋R1 ＋R1＝4Ω＋4Ω＋4Ω＝12Ω，
通过电阻R1的电流I1= I=。
（2）开关S闭合时，原电路简化为图3乙所示。电阻R2 被短路，电阻R1 和R3串联，总电阻R= R1＋R1＝4Ω＋4Ω＝8Ω，
通过电阻R1的电流
I1= I=。
三、达标练习：
1、（2011衡阳）如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ）
A．10Ω、9V B．20Ω、6V
C．20Ω、9V D．10Ω、6V
2、（2011桂林）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气
体浓度越大，那么测试仪的（ ）
A．电压表示数不变
B．电压表示数越大
C．通过传感器的电流越小
D．传感器两端的电压越大
3、（2011岳阳）如图所示，电源电压恒定。闭合开关，滑动变阻器的滑片P向A端移动，电流表、电压表的示数变化为（ ）
A．电流表示数变大，电压表的示数变小
B．电流表示数变大，电压表的示数变大
C．电流表示数变小，电压表的示数变小
D．电流表示数变小，电压表的示数变大
4、（2011岳阳）如图为电路元件A和B的I—U图像，根据图像提供的信息，求：
（1）元件A的阻值为多大？
（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？
（3）若将它们串联，接在某电源上，电路中的总电流是0,15A，电源电压是多大？
解：（1）元件A的阻值R=
（2）并联时，各支路电压 ，当U=4.0V时，读图：
IA= A，IB=0 A，
所以I= IA+IB= A+ A= A。
（3）串联时，各处电流 ，当I=0.15A时，读图：
UA= V，UB= V，
所以U= UA+UB= V+ V= V。
5、（2011娄底）如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时（ ）
A．灯泡L亮度不变，电压表示数变大
B．灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（二）参考答案
1、答案：B
解：（1）开关S闭合时，原电路简化为图1甲所示。
电阻R2 被短路，总电阻R= R1，
电源电压U=6V。
电阻R1=
（2）开关S断开时，原电路简化为图1乙所示。
电阻R1 和R2串联，
R1两端的电压U1= I1R1= 0.2A×10Ω=2V
R2两端的电压U2= U- U1=6V－2V＝4V, 电流I2= 0.2A
电阻R1。
2、解析： 答案：B
（1）电阻：“浓度大，电阻小”——电阻R2减小，总电阻R（R= R1+ R2）减小。
（2）电流：总电流I=变大（电压一定，电阻变小，电流变大）——电流表示数变大。
（3）电压：
①定值电阻R1两端电压U1= I1 R1
变大（电阻R1阻值一定，电流变大，电压变大）——电压表示数变大。
简记“阻流压，小大大”
3、解析： 答案：A
（1）电阻：P向A移动——电阻R2减小，总电阻R（R= R1+ R2）减小。
（2）电流：总电流I=变大（电压一定，电阻变小，电流变大）——电流表示数变大。
（3）电压：
①定值电阻R1两端电的压U1= I1 R1
变大（电阻R1阻值一定，电流变大，电压变大）——电压表示数变大。
②变阻器R2两端的电压U2减小。（U2= U—U1，总电压U一定时，U1增大，U2减小。）
简记“阻流压压，小大大小”
4、解：（1）元件A的阻值R=
（2）并联时，各支路电压相等，当U=4.0V时，读图：
IA=0.2 A，IB= 0.15 A，
所以I= IA+IB= 0.2 A+ 0.15 A= 0.35 A。
（3）串联时，各处电流 相等 ，当I=0.15A时，读图：
UA= 3.0 V，UB= 4.0 V，
所以U= UA+UB= 3.0 V+ 4.0 V= 7.0 V。
5、答案：A。
解析：灯泡L和电阻R串联，由于电压表的电阻很大，通过电流可以忽略不计，电流通过滑动变阻器的整个电阻丝，相当于串联定值电阻，总电阻不变，电源电压不变，总电流不变，电流表示数不变，灯泡的亮度不变，电压表测量变阻器bP部分的电压U=I R变，由于P向左移动，Pb部分电阻增大，电流不变，所以电压表的示数变大。
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（三）
班姓名 2011-11-16
一、公式记忆：
1、欧姆定律应用：
（1）求电流I= ；
（2）求电压U= ；
（3）求电阻R= ；
2、串联电路：
（1）电流I= = ；
（2）电压U= + ；
（1）电阻R= + ；
3、并联电路：
（1）电流I= + ；
（2）电压U= = ；
（1）电阻= + ；
二、基础练习
4、如图1所示已知R1=4Ω，R2=6Ω，电源电压U=6V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
5、已知电阻R1=5Ω，R2=15Ω，串联接在电源上，电阻R1两端的电压U1=2V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
6、如图2所示已知R1=4Ω，R2=6Ω，电源电压U=6V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
7、已知电阻R1=5Ω，R2=15Ω，并联接在电源上，电阻R1两端的电压U1=6V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
三、能力提升；
8、（2011天津）某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。小灯泡上标有“2.5V 0.3A”字样，电源电压为3V。
请完成下列回答。
（1）根据电路图，在图乙中用笔画线代替导线连接实物图。
（2）某次测量，电流表与电压表的示数如图丙所示，计算此时小灯泡灯丝的电阻值为 。
9、（2011广安）如图所示：电源电压为6V，A图为伏安法测电阻的电路图；B图为连接不完整的实物图。
(1) (2分)对照电路图A，用笔画线代替导线将B图中未连接部分连接起来。
(2) (2分)实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于（ ）
A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数 (填“变大”、“变小”或“不变”)。
（4）实验过程中，某次电流表和电压表的示数如图C所示，此时测得的Rx= Ω。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是 。
10、（2011无锡）(7分)用“伏安法”测电阻，小华实验时的电路如图甲所示。
(1)请用笔画线代替导线，将实物电路连接完整．
(2)正确连接电路后。闭合开关前滑片P 应置于滑动变阻器的 端(选填“左”或“右”)。
(3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据实验数据可得Rx Ω。
(4)如果身边只有一只电流表或电压表，利用一个已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻Rx。设计一种测量Rx阻值的电路，并写出方法及计算表达式。
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（三）参考答案
一、公式记忆：
1、欧姆定律应用：
（1）求电流I= ；
（2）求电压U= IR ；
（3）求电阻R= ；
2、串联电路：
（1）电流I= I1 = I2 ；
（2）电压U= U1 + U2 ；
（1）电阻R= R1 + R2 ；
3、并联电路：
（1）电流I= I1 + I2 ；
（2）电压U= U1 = U2 ；
（1）电阻=+；
二、基础练习
4、解：串联电路：（1）电阻R= R1 + R2 =4Ω+6Ω = 10Ω .
（2）电流 I=， I1 = I2 = I =0.6A。
（3）电压U1 = I1 R1 =0.6A×4Ω=2.4V，U2 = I2 R2 =0.6A×6Ω=3.6V，
另解：U2 = U —U1= 6V —2.4V=3.6V。
5、解：串联电路：（1）电阻R= R1 + R2 =5Ω+15Ω = 20Ω .
（2）电流 I1 =， I = I1 = I2 = 0.4A。
（3）电压U2 = I2R2=0.4A×15Ω=6V，U = U1+U2= 2V +6V=8V。
6、解：（1）并联电路，电压U2= U1 = U =6V。
（2）电流 I1 =，
I2=，
I = I1 + I2 = 1.5 A+1 A=2.5 A。
（3）电阻R=。
7、解：并联电路：（1）电压U2= U= U1 =6V。
（2）电流 I1 =，
I2=，
I = I1 + I2 = 1.2 A+0.4A=1.6A。
（3）电阻R=。
8、（1）电路图连线如图所示。
注意电流表、电压表、滑动变阻器
的接线柱与电路图和后面的电流表、
电压表的读数对应。
（2）R=。
9、（1）电路图连线如图所示。
注意电流表、电压表、滑动变阻器
的接线柱与电路图和后面的电流表、
电压表的读数对应。
（2）C。
（3）变小。（4）5Ω.（5）减小误差。
10、（1）电路图连线如图所示。
注意电流表、电压表、滑动变阻器
的接线柱与电路图和后面的电流表、
电压表的读数对应。
（2）左。
（3）0.5 A。R=。
（4）电路图如图所示，计算式如下
。

第六章 欧姆定律 综合练习（一）
等效电路（一）变阻器
班姓名 2011-11-18
一、定性分析
1、如图所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2增大，总电阻R（R= R1+ R2）增大。
（2）电流：总电流I=变小（电压一定，电阻增大，电流减小）——电流表示数减小。
（3）电压：定值电阻R1两端的电压U1= I1 R1
变小（电阻R1阻值一定，电流减小，电压减小）——电压表示数减小。
简记“阻流压，大小小；小大大”
2、如图所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2 ，总电阻R（R= R1+ R2） 。
（2）电流：总电流I=变 （电压一定，电阻 ，电流 ）——电流表示数 。
（3）电压：定值电阻R1两端的电压U1= I1 R1变 （电阻R1阻值 ，电流 ）——电压表示数 。
简记“阻流压， 、 、 ”
3、如图3所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2增大，总电阻R（R= R1+ R2）增大。
（2）电流：总电流I=变小（电压一定，电阻增大，电流减小）——电流表示数减小。
（3）电压：
①定值电阻R1两端的电压U1= I1 R1
变小（电阻R1阻值一定，电流减小，电压减小）——电压表示数减小。
②变阻器R2两端的电压U2增大。（U2= U—U1，总电压U一定时，U1减小，U2增大。）
简记“阻流压压，大小小大；小大大小”
4、如图4所示，当滑片P向右移动时，电流表，电压表的示数怎样变化？
分析：
（1）电阻：滑片P→右移动，电阻R2 ，总电阻R（R= R1+ R2） 。
（2）电流：总电流I=变 （电压一定，电阻 ，电流 ）——电流表示数 。
（3）电压：
①定值电阻R1两端的电压U1= I1 R1变 （电阻R1阻值 ，电流 ，电压 ）——电压表示数 。
②变阻器R2两端的电压U2 。（U2= U—U1，总电压U 时，U1 ，U2 。）
简记“阻流压压， 、 、 、 ”
二、定量计算
5、如图1所示，电阻R1=10Ω，R,2的最大阻值是50Ω，当滑片P在b端时，电压表的示数为1V，求：（1）P在b端时电流表的示数。（2）电源电压。（3）P在a端时，电压表、电流表的示数。
解：（1）当P在b端时，
原电路可简化为图1（1）：
电阻R1与R2串联，
电路中电流I1==
I= I1=
即电流表示数为 。
（2）当P在b端时，
电阻R1与R2串联，
R= R1+R2=
电源电压U=IR
=
（3）当P在a端时，
原电路可简化为图1（2）：
只有电阻R1连入电路。
电压表示数U1=U=
电流表示数I1=
=
想一想：（1）电流表示数变化范围是 ；
电压表示数变化范围是 ；
（2）今后遇到有变阻器的电路求电流、电压变化范围的问题怎样计算？
6、如图2所示，电阻R1=10Ω，R,2的最大阻值是50Ω，当滑片P在b端时，电压表的示数为6V，求：（1）电流表在b端时示数。（2）电源电压。（3）P在a端时，电压表、电流表的示数。
解：（1）当P在b端时，原电路可简化为：
（3）当P在a端时，原电路可简化为图
7、（2011年崇左）如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是（ ）
A．电流表
B．电压表
C．电流表、电压表都可以
D．电流表、电压表都不可以
8、（2011桂林）如图6所示电路，电源电压保持不变，
当闭合开关S，调节滑动变阻器阻值从
最大变化到最小，两个电阻的“U－I”
关系图像如图7所示。则下列判断正确
的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（一）参考答案
一、2、（1）减小，减小。（2）大，减小，变大，变大。（3）大，一定，变大，变大。小、大、大。4、（1）减小，减小。（2）大，减小，变大，变大。（3）①大，一定，变大，变大，变大。②变小、一定，变大，变小。小、大、大、小。5、（1），0.1A，0.1A。（2）10Ω+50Ω=60Ω,0.1A×60Ω=6V。（3）6V，。0.1A～0.6A。1V～6V。
P在一段计算一次，P在另一端在计算一次。
6、解：（1）I=。（2）电源电压U=6V。
（3）R1与R2串联。R= R1+ R2 =10Ω+50Ω=60Ω.
U1=I1R1=0.1A×10Ω=1V。
7、B、8、D。
第8题解析：依图7得，当电流I甲= I乙
=0.3A，U甲= U乙=3V。依图6得，电阻串联R1和R2串联，电源电压U= U甲+U乙=3V+3V=6V。依图7得，乙的电流随电压的增大而增大，故图像乙应是电阻R1的图像，其电阻。变阻器的最大电阻。
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（二）
等效电路（二）开关电路
班姓名 2011-11-20
知识技能：能根据开关的断开与闭合画出简化电路；并应用所欧姆定律和串联电路规律进行计算。
方法指导：
例1：如图1，已知R1=10Ω，开关断开时，电流表示数是0.2A ，开关闭合时，电流表的示数是0.6A。求电源电压和R2的阻值。
解：（1）开关S闭合时，原电路简化为图1甲所示。
电阻R2 被短路，总电阻R= R1，
电源电压U=IR=0.6R1 =0.6A×10Ω=6V。
（2）开关S断开时，原电路简化为图1乙所示。
电阻R1 和R2串联，
R1两端的电压U1= I1R1= 0.2A×10Ω=2V
R2两端的电压U2= U- U1=6V－2V＝4V, 电流I2= 0.2A
电阻R1。
想一想：
你能否用一只电流表和一个已知电阻测量未知电阻的阻值？（能，方法例1）
你能否用一只电压表和一个已知电阻测量未知电阻的阻值？（能，方法例2）
例2：如图2，已知R1=10Ω，开关断开时，电压表示数是4V ，开关闭合时，电压表的示数是6V。求电源电压和R2的阻值。
解：（1）开关S闭合时，原电路简化为图2甲所示。电阻R2 被短路，总电阻R= R1，
电源电压U=6V。
（2）开关S断开时，原电路简化为图2乙所示。电阻R1 和R2串联，
R1两端的电压U1=4V，
通过的电流I1
R2两端的电压U2= U- U1=6V－4V＝2V,
电流I2= I1=0.4A
电阻R2。
例题3．已知R1= R2= R3=4Ω，A、B间电压为6V 并保持恒定， 求开关断开和闭合时，流过电阻R1的电流表分别为多大？
解：（1）开关S断开时，原电路简化为图3甲所示。
电阻R1 、R2和R3串联，总电阻R= R1 ＋R1 ＋R1＝4Ω＋4Ω＋4Ω＝12Ω，
通过电阻R1的电流I1= I=。
（2）开关S闭合时，原电路简化为图3乙所示。电阻R2 被短路，电阻R1 和R3串联，总电阻R= R1＋R1＝4Ω＋4Ω＝8Ω，
通过电阻R1的电流
I1= I=。
三、达标练习：
1、（2011衡阳）如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ）
A．10Ω、9V B．20Ω、6V
C．20Ω、9V D．10Ω、6V
2、（2011桂林）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气
体浓度越大，那么测试仪的（ ）
A．电压表示数不变
B．电压表示数越大
C．通过传感器的电流越小
D．传感器两端的电压越大
3、（2011岳阳）如图所示，电源电压恒定。闭合开关，滑动变阻器的滑片P向A端移动，电流表、电压表的示数变化为（ ）
A．电流表示数变大，电压表的示数变小
B．电流表示数变大，电压表的示数变大
C．电流表示数变小，电压表的示数变小
D．电流表示数变小，电压表的示数变大
4、（2011岳阳）如图为电路元件A和B的I—U图像，根据图像提供的信息，求：
（1）元件A的阻值为多大？
（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？
（3）若将它们串联，接在某电源上，电路中的总电流是0,15A，电源电压是多大？
解：（1）元件A的阻值R=
（2）并联时，各支路电压 ，当U=4.0V时，读图：
IA= A，IB=0 A，
所以I= IA+IB= A+ A= A。
（3）串联时，各处电流 ，当I=0.15A时，读图：
UA= V，UB= V，
所以U= UA+UB= V+ V= V。
5、（2011娄底）如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时（ ）
A．灯泡L亮度不变，电压表示数变大
B．灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（二）参考答案
1、答案：B
解：（1）开关S闭合时，原电路简化为图1甲所示。
电阻R2 被短路，总电阻R= R1，
电源电压U=6V。
电阻R1=
（2）开关S断开时，原电路简化为图1乙所示。
电阻R1 和R2串联，
R1两端的电压U1= I1R1= 0.2A×10Ω=2V
R2两端的电压U2= U- U1=6V－2V＝4V, 电流I2= 0.2A
电阻R1。
2、解析： 答案：B
（1）电阻：“浓度大，电阻小”——电阻R2减小，总电阻R（R= R1+ R2）减小。
（2）电流：总电流I=变大（电压一定，电阻变小，电流变大）——电流表示数变大。
（3）电压：
①定值电阻R1两端电压U1= I1 R1
变大（电阻R1阻值一定，电流变大，电压变大）——电压表示数变大。
简记“阻流压，小大大”
3、解析： 答案：A
（1）电阻：P向A移动——电阻R2减小，总电阻R（R= R1+ R2）减小。
（2）电流：总电流I=变大（电压一定，电阻变小，电流变大）——电流表示数变大。
（3）电压：
①定值电阻R1两端电的压U1= I1 R1
变大（电阻R1阻值一定，电流变大，电压变大）——电压表示数变大。
②变阻器R2两端的电压U2减小。（U2= U—U1，总电压U一定时，U1增大，U2减小。）
简记“阻流压压，小大大小”
4、解：（1）元件A的阻值R=
（2）并联时，各支路电压相等，当U=4.0V时，读图：
IA=0.2 A，IB= 0.15 A，
所以I= IA+IB= 0.2 A+ 0.15 A= 0.35 A。
（3）串联时，各处电流 相等 ，当I=0.15A时，读图：
UA= 3.0 V，UB= 4.0 V，
所以U= UA+UB= 3.0 V+ 4.0 V= 7.0 V。
5、答案：A。
解析：灯泡L和电阻R串联，由于电压表的电阻很大，通过电流可以忽略不计，电流通过滑动变阻器的整个电阻丝，相当于串联定值电阻，总电阻不变，电源电压不变，总电流不变，电流表示数不变，灯泡的亮度不变，电压表测量变阻器bP部分的电压U=I R变，由于P向左移动，Pb部分电阻增大，电流不变，所以电压表的示数变大。
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（三）
班姓名 2011-11-16
一、公式记忆：
1、欧姆定律应用：
（1）求电流I= ；
（2）求电压U= ；
（3）求电阻R= ；
2、串联电路：
（1）电流I= = ；
（2）电压U= + ；
（1）电阻R= + ；
3、并联电路：
（1）电流I= + ；
（2）电压U= = ；
（1）电阻= + ；
二、基础练习
4、如图1所示已知R1=4Ω，R2=6Ω，电源电压U=6V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
5、已知电阻R1=5Ω，R2=15Ω，串联接在电源上，电阻R1两端的电压U1=2V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
6、如图2所示已知R1=4Ω，R2=6Ω，电源电压U=6V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
7、已知电阻R1=5Ω，R2=15Ω，并联接在电源上，电阻R1两端的电压U1=6V。求：
（1）电阻；（1个）
（2）电流；（3个）
（3）电压。（2个）
三、能力提升；
8、（2011天津）某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。小灯泡上标有“2.5V 0.3A”字样，电源电压为3V。
请完成下列回答。
（1）根据电路图，在图乙中用笔画线代替导线连接实物图。
（2）某次测量，电流表与电压表的示数如图丙所示，计算此时小灯泡灯丝的电阻值为 。
9、（2011广安）如图所示：电源电压为6V，A图为伏安法测电阻的电路图；B图为连接不完整的实物图。
(1) (2分)对照电路图A，用笔画线代替导线将B图中未连接部分连接起来。
(2) (2分)实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于（ ）
A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数 (填“变大”、“变小”或“不变”)。
（4）实验过程中，某次电流表和电压表的示数如图C所示，此时测得的Rx= Ω。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是 。
10、（2011无锡）(7分)用“伏安法”测电阻，小华实验时的电路如图甲所示。
(1)请用笔画线代替导线，将实物电路连接完整．
(2)正确连接电路后。闭合开关前滑片P 应置于滑动变阻器的 端(选填“左”或“右”)。
(3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据实验数据可得Rx Ω。
(4)如果身边只有一只电流表或电压表，利用一个已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻Rx。设计一种测量Rx阻值的电路，并写出方法及计算表达式。
岳阳市第十中学九年级物理
第六章 欧姆定律 综合练习（三）参考答案
一、公式记忆：
1、欧姆定律应用：
（1）求电流I= ；
（2）求电压U= IR ；
（3）求电阻R= ；
2、串联电路：
（1）电流I= I1 = I2 ；
（2）电压U= U1 + U2 ；
（1）电阻R= R1 + R2 ；
3、并联电路：
（1）电流I= I1 + I2 ；
（2）电压U= U1 = U2 ；
（1）电阻=+；
二、基础练习
4、解：串联电路：（1）电阻R= R1 + R2 =4Ω+6Ω = 10Ω .
（2）电流 I=， I1 = I2 = I =0.6A。
（3）电压U1 = I1 R1 =0.6A×4Ω=2.4V，U2 = I2 R2 =0.6A×6Ω=3.6V，
另解：U2 = U —U1= 6V —2.4V=3.6V。
5、解：串联电路：（1）电阻R= R1 + R2 =5Ω+15Ω = 20Ω .
（2）电流 I1 =， I = I1 = I2 = 0.4A。
（3）电压U2 = I2R2=0.4A×15Ω=6V，U = U1+U2= 2V +6V=8V。
6、解：（1）并联电路，电压U2= U1 = U =6V。
（2）电流 I1 =，
I2=，
I = I1 + I2 = 1.5 A+1 A=2.5 A。
（3）电阻R=。
7、解：并联电路：（1）电压U2= U= U1 =6V。
（2）电流 I1 =，
I2=，
I = I1 + I2 = 1.2 A+0.4A=1.6A。
（3）电阻R=。
8、（1）电路图连线如图所示。
注意电流表、电压表、滑动变阻器
的接线柱与电路图和后面的电流表、
电压表的读数对应。
（2）R=。
9、（1）电路图连线如图所示。
注意电流表、电压表、滑动变阻器
的接线柱与电路图和后面的电流表、
电压表的读数对应。
（2）C。
（3）变小。（4）5Ω.（5）减小误差。
10、（1）电路图连线如图所示。
注意电流表、电压表、滑动变阻器
的接线柱与电路图和后面的电流表、
电压表的读数对应。
（2）左。
（3）0.5 A。R=。
（4）电路图如图所示，计算式如下
。
