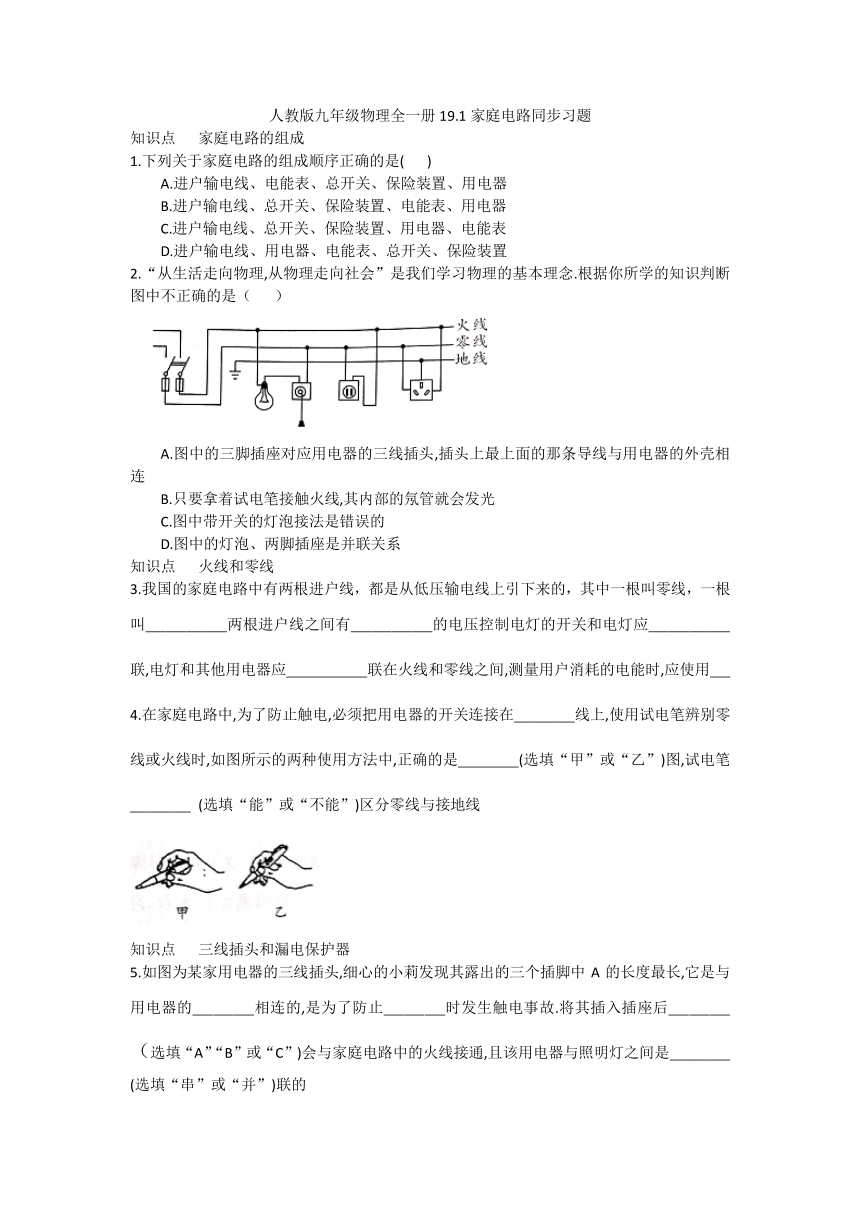

人教版九年级物理全一册19.1家庭电路同步习题 含答案

人教版九年级物理全一册19.1家庭电路同步习题
知识点
家庭电路的组成
1.下列关于家庭电路的组成顺序正确的是(
)
A.进户输电线、电能表、总开关、保险装置、用电器
B.进户输电线、总开关、保险装置、电能表、用电器
C.进户输电线、总开关、保险装置、用电器、电能表
D.进户输电线、用电器、电能表、总开关、保险装置
2.“从生活走向物理,从物理走向社会”是我们学习物理的基本理念.根据你所学的知识判断图中不正确的是（
）
A.图中的三脚插座对应用电器的三线插头,插头上最上面的那条导线与用电器的外壳相连
B.只要拿着试电笔接触火线,其内部的氖管就会发光
C.图中带开关的灯泡接法是错误的
D.图中的灯泡、两脚插座是并联关系
知识点
火线和零线
3.我国的家庭电路中有两根进户线，都是从低压输电线上引下来的，其中一根叫零线，一根叫＿＿＿＿两根进户线之间有＿＿＿＿的电压控制电灯的开关和电灯应＿＿＿＿联,电灯和其他用电器应＿＿＿＿联在火线和零线之间,测量用户消耗的电能时,应使用＿4.在家庭电路中,为了防止触电,必须把用电器的开关连接在＿＿＿线上,使用试电笔辨别零线或火线时,如图所示的两种使用方法中,正确的是＿＿＿(选填“甲”或“乙”)图,试电笔＿＿＿
(选填“能”或“不能”)区分零线与接地线
知识点
三线插头和漏电保护器
5.如图为某家用电器的三线插头,细心的小莉发现其露出的三个插脚中A的长度最长,它是与用电器的＿＿＿相连的,是为了防止＿＿＿时发生触电事故.将其插入插座后＿＿＿（选填“A”“B”或“C”)会与家庭电路中的火线接通,且该用电器与照明灯之间是＿＿＿(选填“串”或“并”)联的

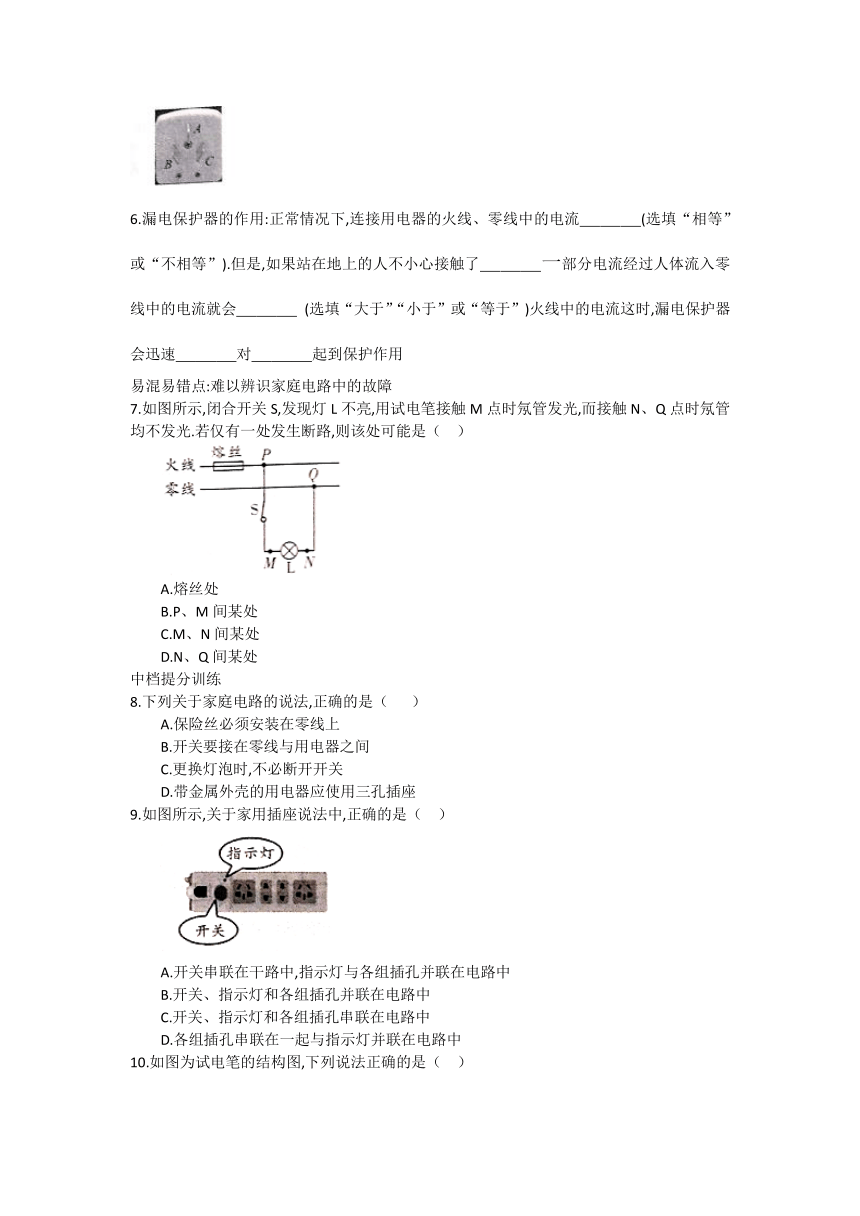

6.漏电保护器的作用:正常情况下,连接用电器的火线、零线中的电流＿＿＿(选填“相等”或“不相等”).但是,如果站在地上的人不小心接触了＿＿＿一部分电流经过人体流入零线中的电流就会＿＿＿
(选填“大于”“小于”或“等于”)火线中的电流这时,漏电保护器会迅速＿＿＿对＿＿＿起到保护作用
易混易错点:难以辨识家庭电路中的故障
7.如图所示,闭合开关S,发现灯L不亮,用试电笔接触M点时氖管发光,而接触N、Q点时氖管均不发光.若仅有一处发生断路,则该处可能是（
）
A.熔丝处
B.P、M间某处
C.M、N间某处
D.N、Q间某处
中档提分训练
8.下列关于家庭电路的说法,正确的是（
）
A.保险丝必须安装在零线上
B.开关要接在零线与用电器之间
C.更换灯泡时,不必断开开关
D.带金属外壳的用电器应使用三孔插座
9.如图所示,关于家用插座说法中,正确的是（
）
A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
10.如图为试电笔的结构图,下列说法正确的是（
）
A.使用试电笔验电时手不要接触笔尖
B.使用试电笔时,若氖管发光,说明接触处与零线是连通的
C.使用试电笔验电时手不要接触笔卡
D.试电笔外壳是导体
11.小玲家的家庭电路简化后如图所示,由该电路可知
(
)
A.a线是零线,b线是火线
B.灯泡L与插座Q是串联关系
C.c处断开,洗衣机插头插入插座P,洗衣机虽能工作但有安全隐患
D.台灯插头插入插座Q后,空气开关立刻跳闸,是因为灯丝断路造成的
12.如图是安装了漏电保护器的家庭电路.当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用当家电维修人员在图中C处不慎触电时,漏电保护器＿＿＿(选填“会”或“不会”)切断电路.若将漏电保护器换成内含保险丝的熔断器,当家电维修人员在同处不慎触电时,熔断器＿＿＿(选填“会”或“不会”)切断电路
13.请将图中各元件正确接入电路,其中开关只控制电灯
14.如图甲所示,电冰箱是生活中常见的家用电器,请你回答以下问题:
(1)电冰箱冷藏箱室内的灯泡和电动压缩机是＿＿＿连接的,判断理由
(2)电冰箱插头有三根线,其中“E”接冰箱的哪个部位?答＿＿＿
(3)墙壁上的插座“E”接哪里?
答＿＿＿
(4)为什么插头上“E”脚比“L”“N”两脚要长些?答:＿＿＿
答案
1.A
2.B
3.火线
220
串
并
电能
4.火
甲
不能
5.金属外壳漏电B并
相等
火线
大地
小于
切断电路
人体7.C
8.D
9.A
10.A
11.C
12.会
不会
13.
14.(1)并联灯亮时电动机不工作
(2)冰箱的金属外壳
(3)接地线
(4)用电部分接入电路之前,用电器的金属外壳已经和大地相连,更安全
